一需求场景
主机A获取TT无人机实时视频流推送给web端在网页播放。

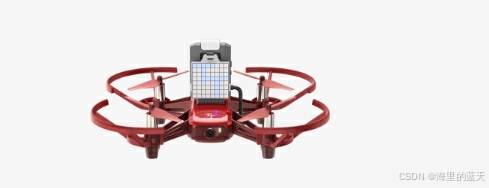

二 TT无人机外形

三环境配置
参考 RoboMaster Developer Guide的编程环境安装在主机A上配置Python环境。

四主机A与无人机组网
1 想要主机A获取TT无人机实时视频流，要将主机A、无人机接入网络，参考“ 教育无人机系列连接方式”里面的组网模式。
2 如何判断主机A和TT无人机是否组网成功？
登录路由器管理地址看是否有新的设备（TT无人机）接入或者在主机A利用Python代码来测试，代码测试参考RoboMaster-SDK的examples目录，比如执行examples/04_camera/01_video_with_display.py里面代码看到了无人机十秒图传，说明主机A和TT无人机组网成功。

五主机A推流

1 用node.js搭建流媒体服务，这里选择flv视频流给web端使用，rtmp对象是主机A推流的一些配置，http对象是web拉流的配置。

const NodeMediaServer = require('node-media-server');

const config = {
    rtmp: {
        port: 1935, // RTMP 端口
        chunk_size: 60000, // RTMP 分块大小
        gop_cache: true,  // 是否开启 GOP 缓存
        ping: 30,  // ping 间隔时间（秒）
        ping_timeout: 60 // ping 超时时间（秒）
    },
    // HTTP-FLV 配置
    http: {
        port: 3001, // HTTP 端口
        allow_origin: '*' // 跨域设置
    }
};

const nms = new NodeMediaServer(config);
nms.run();

2 在主机A上执行Python脚本获取实时视频帧，获取到的图像帧推送到流媒体服务上，地址 'rtmp://localhost:1935/live/uav’是推流地址，端口号和上面1保持一致。

from robomaster import robot
import subprocess
import itertools
flvUav= 'rtmp://localhost:1935/live/uav'
fps = 30  # 帧率
width = 960  # 宽度
height = 720  # 高度
# 启动 ffmpeg 进程
ffmpeg_cmd = [
    'ffmpeg',
    '-y',  # 覆盖输出文件而不提示
    '-f', 'rawvideo', # 输入文件格式为原始视频
    '-vcodec', 'rawvideo',
    '-pix_fmt', 'bgr24',   # 像素格式为BGR 24位
    '-s', f'{width}x{height}',
    '-r', str(fps),
    '-i', '-',    # 从标准输入读取帧
    '-c:v', 'libx264',  # 使用libx264编码器
    '-preset', 'ultrafast',  # 编码器预设为ultrafast
    '-f', 'flv',  # 输出格式为FLV
    flvUav
]
# 使用 subprocess.Popen 创建 ffmpeg 进程，并将 stdin 管道化
ffmpeg_process = subprocess.Popen(ffmpeg_cmd, stdin=subprocess.PIPE)
if __name__ == '__main__':
    tl_drone = robot.Drone()
    tl_drone.initialize(conn_type='sta')
    tl_camera = tl_drone.camera
    tl_camera.start_video_stream(display=False)
    tl_camera.set_fps("high")
    tl_camera.set_resolution("high")
    tl_camera.set_bitrate(3)
    for i in itertools.count():
                               try:
                                   img = tl_camera.read_video_frame(timeout=3, strategy='newest')
                                   # 将帧写入 ffmpeg 进程
                                   ffmpeg_process.stdin.write(img)
                               except Exception as e:
                                           print('uavPush error')
                                           tl_camera.stop_video_stream()
                                           ffmpeg_process.stdin.close()
                                           ffmpeg_process.wait()
                                           tl_drone.close()
                                           break  # 使用 break 退出循环

六 web端播放
web端拉流地址是‘http://localhost:3001/live/uav.flv’，用flv.js来播放

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <script src="https://cdn.bootcss.com/flv.js/1.4.0/flv.min.js"></script>
</head>
<body>
    <video id="videoElement" width="100%" height='100%' controls autoplay muted></video>
</body>
</html>
<script>
let flvUrl='http://localhost:3001/live/uav.flv'
 window.onload=()=>{
    let  flvPlayer=null
    let videoElement = document.getElementById('videoElement');
    if (flvjs.isSupported()) {
      flvPlayer= flvjs.createPlayer({
      type: 'flv',
      url:flvUrl
    });
    flvPlayer.attachMediaElement(videoElement);
    flvPlayer.load();
    flvPlayer.play();
  }else{
      alert('当前浏览器不支持flvjs')
  }
}
</script>
