华为网络实验01-ACL 和 NAT

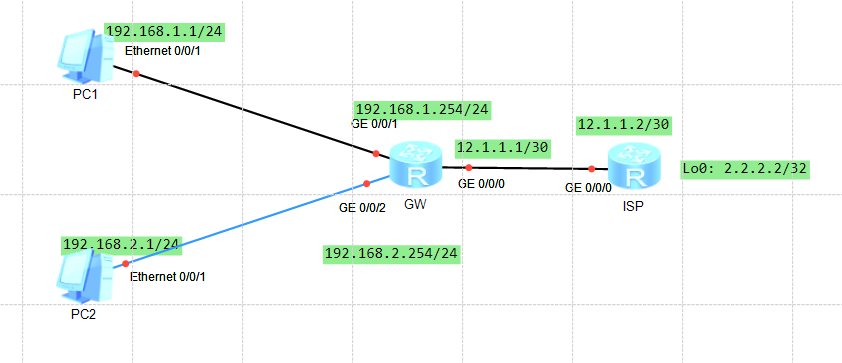

实验拓扑

实验需求

1. 如图所示，配置设备名称和IP地址。GW为模拟企业网关设备，ISP模拟运营商设备。

GW

<HUAWEI>sysname GW

interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.2.254 255.255.255.0

ISP

<HUAWEI>sysname ISP
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.252
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255

2. 在GW上使用高级ACL，使得PC1不能访问PC2，满足以下需求：

a) ACL编号为3000
b) 只有一条规则，且序号为5
c) 仅仅拒绝PC1访问PC2的流量，其他任何流量不得拒绝
d) 在入方向上调用该ACL

GW

[GW]acl 3000
[GW-acl-adv-3000]rule 5 deny ip source 192.168.1.1 0 destination 192.168.2.1
[GW]interface GigabitEthernet 0/0/1
[GW-GigabitEthernet0/0/1]traffic-filter inbound acl 3000

3. 在GW上部署NAT和默认路由满足以下需求：

a) NAT使用基础ACL，编号为2000，且只有一条规则，序号为5，仅允许PC1所在的网络号
b) PC1访问ISP时会使用GW的G0/0/0地址，并采用端口转换的形式
c) 因PC2需要为外网用户提供服务，企业从ISP处购买了新的公网地址100.1.1.1/32

[GW] acl 2000
[GW-acl-basic-2000] rule 5 permit source 192.168.1.0 0.0.0.255
[GW] interface g0/0/0
[GW-GigabitEthernet0/0/0] IP address 12.1.1.1 30
[GW-GigabitEthernet0/0/0] Nat outbound 2000
[GW-GigabitEthernet0/0/0] Nat static global 100.1.1.1 inside 192.168.2.1
[GW] ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

4. 配置静态NAT，使得外网ISP访问100.1.1.1就可以访问到PC2。

（提示：ISP上没有100.1.1.1/32的路由，企业付费购买公网地址后，ISP需配置静态路由。）
ISP

[ISP] ip route-static 100.1.1.1 255.255.255.255 12.1.1.1
[ISP] interface g0/0/0
[ISP-GigabitEthernet0/0/0] IP address 12.1.1.2 30

部分验证实验现象

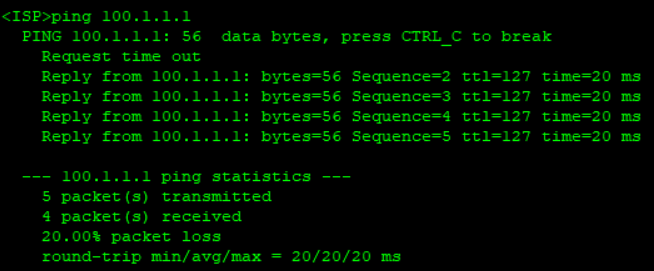

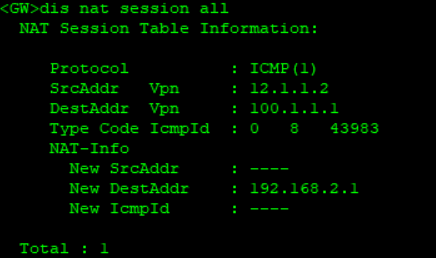

ISP 设备 ping 100.1.1.1 这个公网地址，GW 设备看 NAT 的情况
