ACL与NAT配置及原理

目录

一、ACL

1.ACL概述

2.实际操作

 二、NAT

1.NAT概念

2.NAT作用过程

3.实际操作

---

一、ACL

1.ACL概述

acl是由一系列permit或deny语句组成的、有序规则的列表。而且它是一个分配工具，能够对报文进行分配。

acl原理：当数据包从接口经过时，由于接口启用了acl，此时路由器会对报文进行检查，然后做出相应的处理。

ALC（访问控制列表）的应用原则:基本ACL，尽量用在靠近目的点。高级ACL，尽量用在靠近源的地方（可以保护带宽和其他资源）。

匹配原则：

• 一个接口的同一个方向，只能调用一个acl，
• 一个acl里面可以有多个rule规则，按照规则 id从小到大排序，从上到下依次执行，
• 数据包一旦被某rule匹配，就不在向下匹配，    尽量将范围小的写在前面
• 用来做数据包访问控制时，默认隐含放过所以设备（华为设备）


2.实际操作

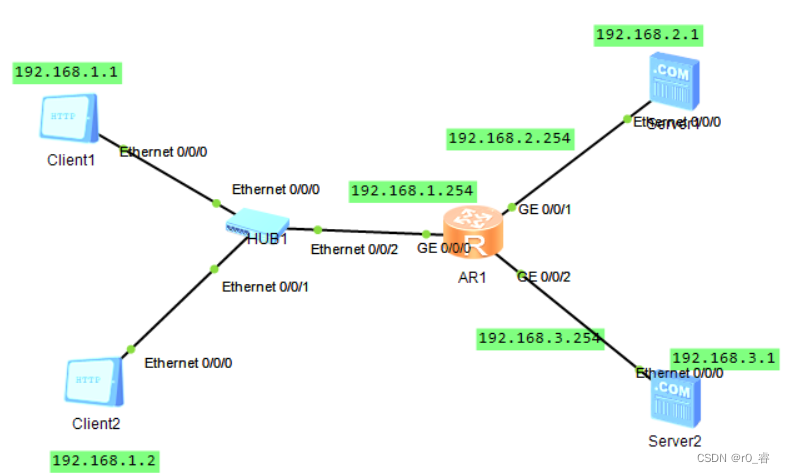

ip地址如下图配置

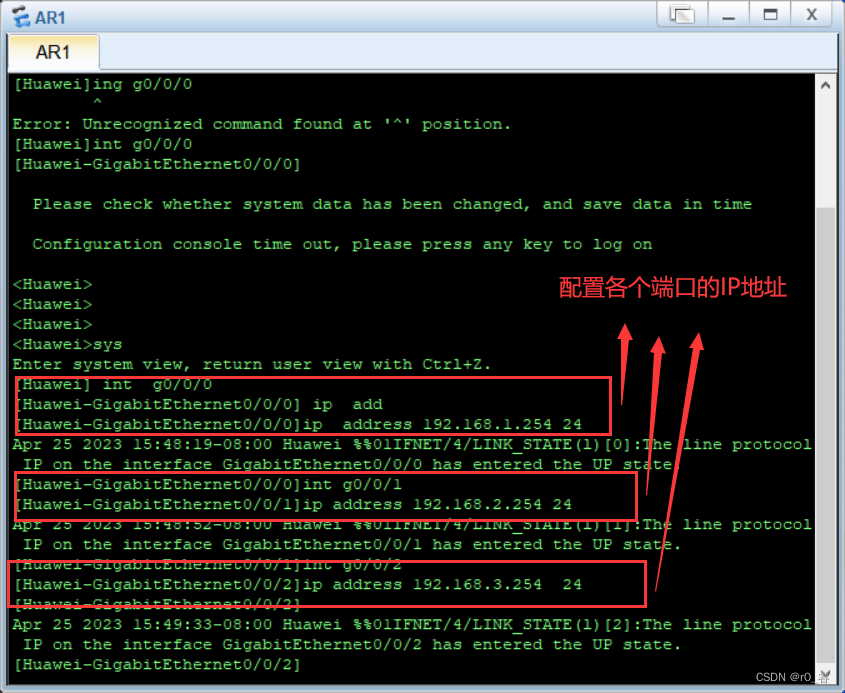

 配置地址

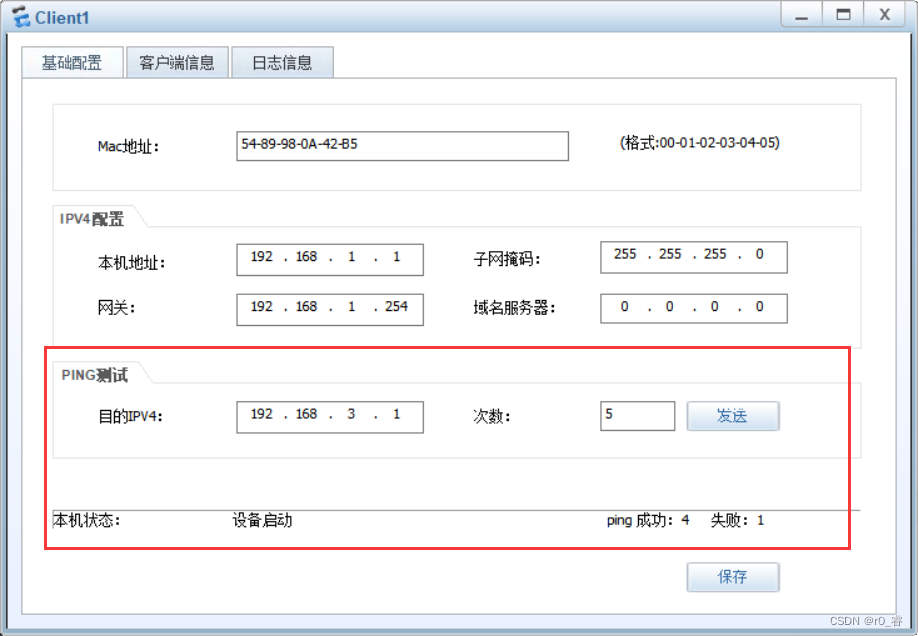

  连接了PI端口，所以通过ping测试可以ping通

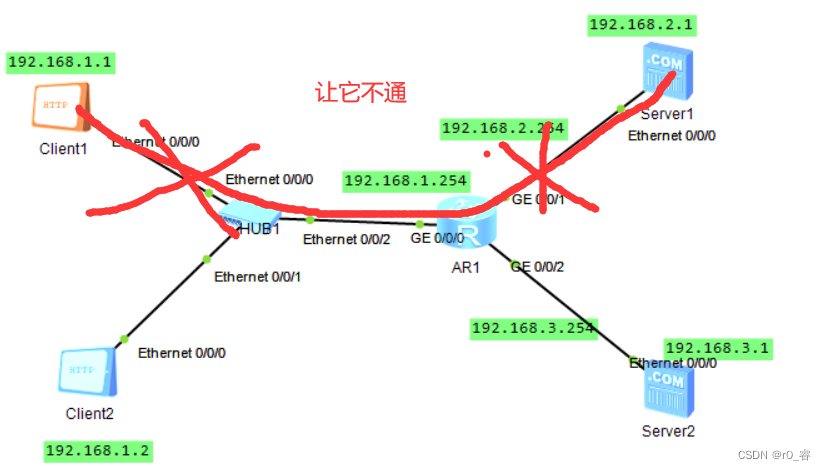

我们让Client1 ping不通Server1

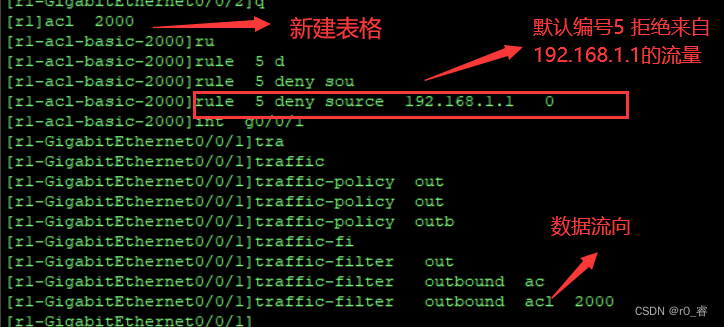

 通过一下操作

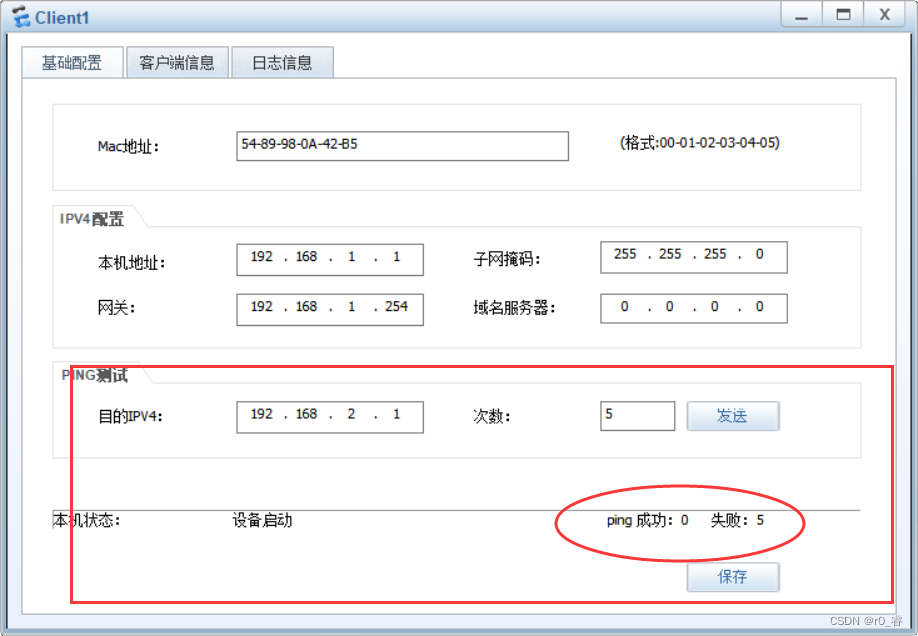

 Client1就会 ping不通Server1

 二、NAT

1.NAT概念

NAT（Network Address Transaction）指网络地址转换，也可以叫做网络掩蔽或者IP掩蔽（IP masquerading），是一种在IP数据包通过路由器或防火墙时重写来源IP地址或目的IP地址的技术。

功能：NAT不仅能解决IP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

NAT实现方式：静态转换（Static Transaction）、动态转换（Dynamic Transaction）、端口地址转换（Port Address Transaction）

2.NAT作用过程

NAT：

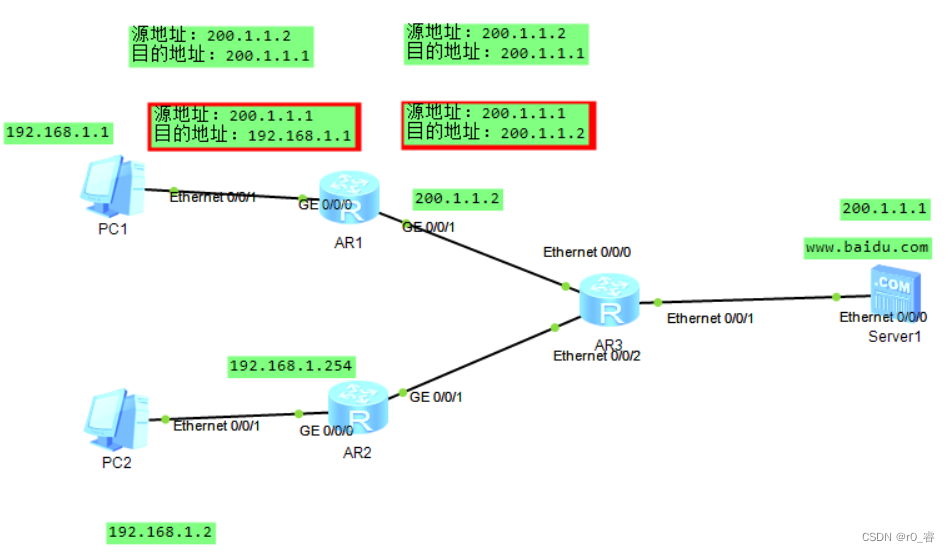

pc1 是某公司内网电脑地址    192.168.1.1私网地址无法访问百度的，需要借助NAT地址翻译技术，PC1发送数据包，源IP地址：192.168.1.1 目的IP地址：200.1.1.1 ，数据经过路由器，路由器使用NAT机器重新封装PC1的数据包，源地址不变，目的改成公网地址，源IP地址200.1.1.02，目的IP地址：200.1.1.1，由于都是公网地址就可以访问百度了，百度服务器收到包后回复一个数据包，源IP地址：200.1.1.1，目的ip地址：200.1.1.2，百度的包回，经过路由器，重新打包，源地址不变，目的地址变成私网地址，源IP地址：200.1.1.1，目的IP地址：192.168.1.1。

3.实际操作

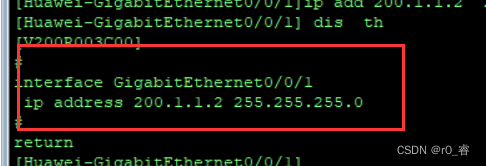

企业出口路由器配置ip端口



 运营商路由配置ip端口

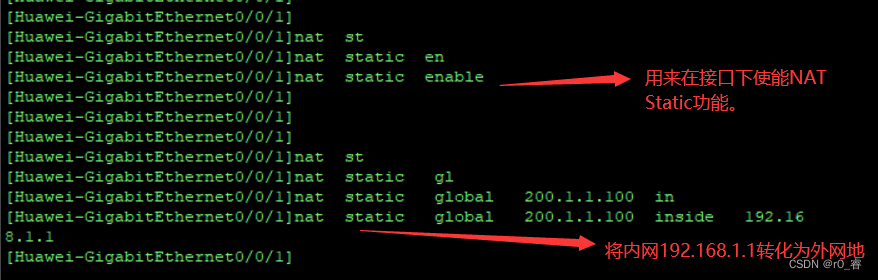

 NAT地址翻译

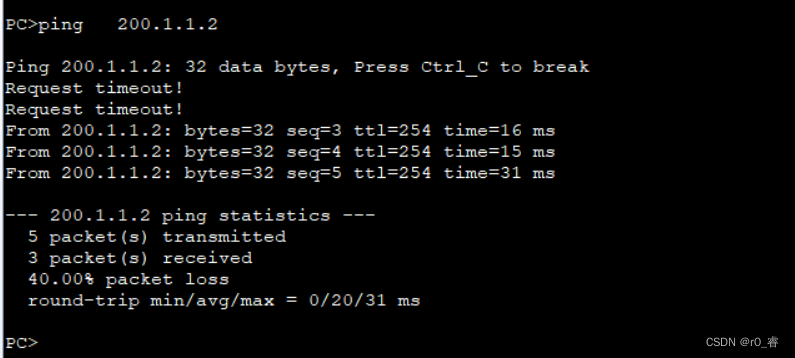

 再ping一下
