CAD图案填充功能介绍

本文选用中望CAD进行介绍。

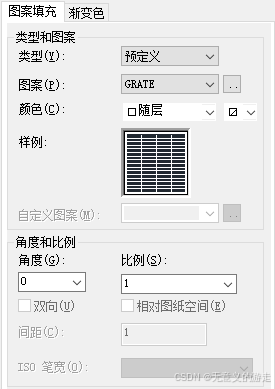

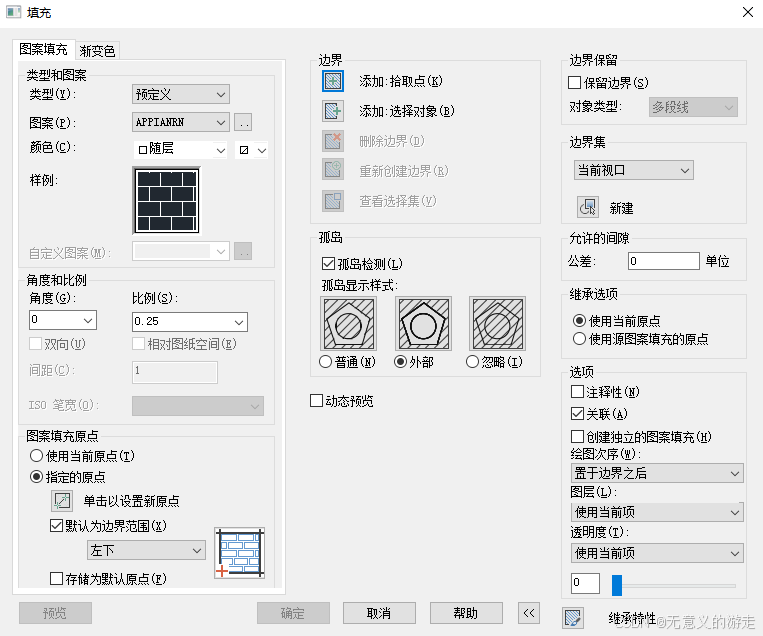

选择填充命令，调出以下命令框

之后选定类型和图案，确定边界后就可以进行填充的调整了。

类型和图案框主要用来进行填充图案的选择，类型有预定义、自定义与用户定义三种。

预定义模式下，可以选择软件自带的几种填充样式进行填充，软件自带样式本身已经十分丰富，但有时也无法满足设计需要，此时需要使用自定义填充。

自定义模式下，该设定框会变为上面的样式，此时可以通过右侧的选择电脑中自行下载或创建的.pat文件选择合适的填充图案样式。颜色选项中，左侧是指线条颜色，右侧为填充颜色。

角度和比例控制的是填充图案的倾斜与密度。

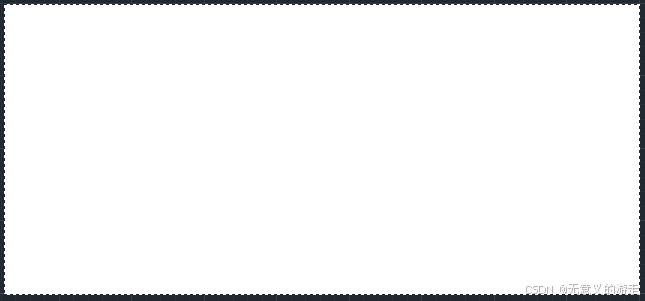

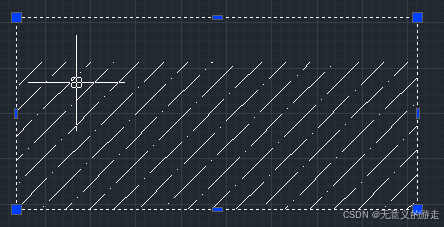

选用上图图案填充，当填充比例过小时，可以看到填充得到的图案是一片白色，但放大看发现其实是有图案的

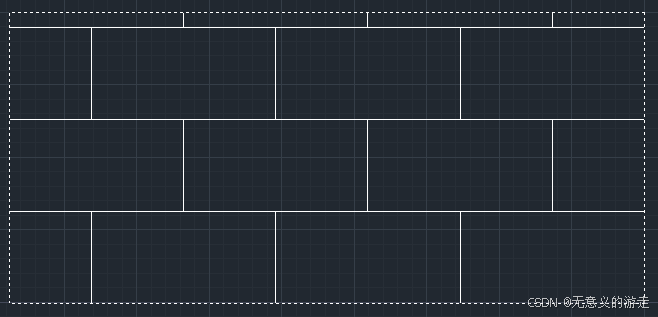

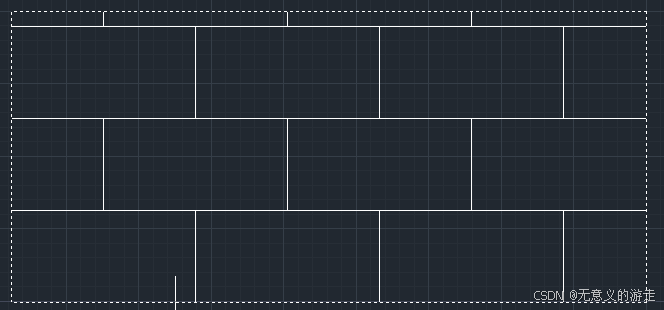

当把比例调到100时，可以看到正常的填充图案了

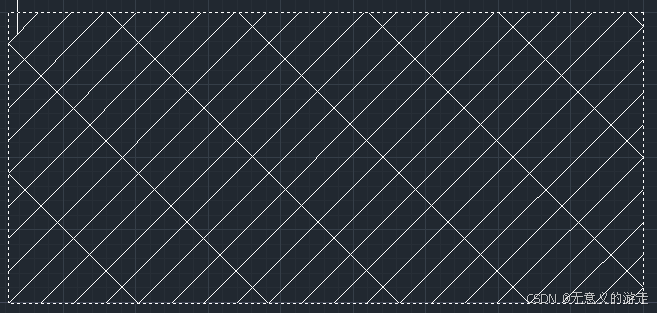

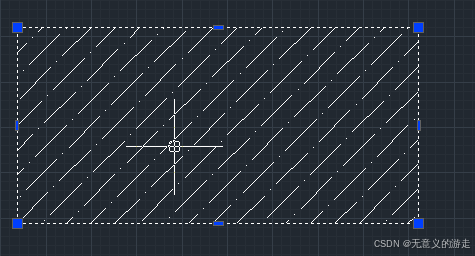

调整角度为45°时，图案如下

图案填充原点控制的是图案的起始点

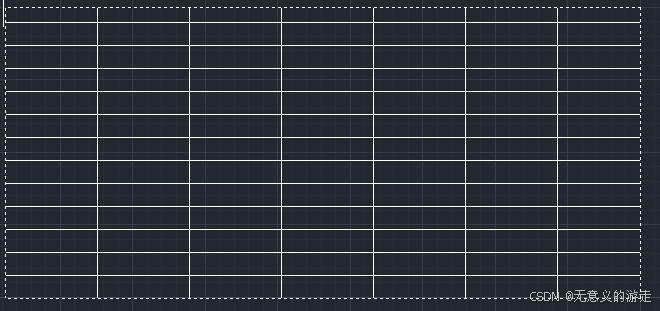

原点为左下

原点为右下

可以很明显看出原点不同的效果。

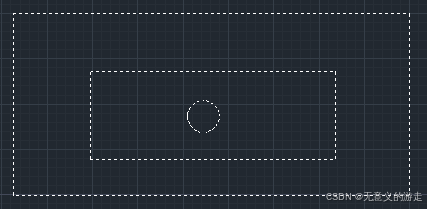

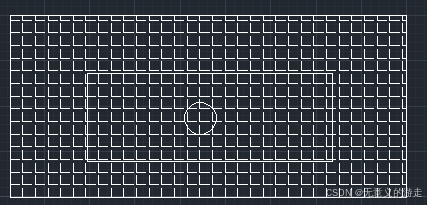

边界选项用来选择图案填充的范围，通过图标来进行封闭填充范围的选取。当填充对象比较复杂时，使用该选线来进行填充范围的选择，如下，所有对象都被选中了，选中后按空格或回车则进行选定。

选中边界后自然进入孤岛设置，不同孤岛类型的填充方式就和示意图一样。

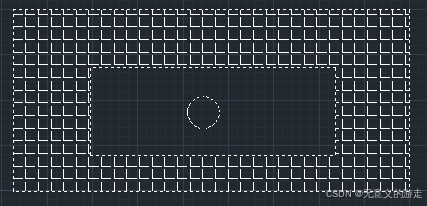

外部型

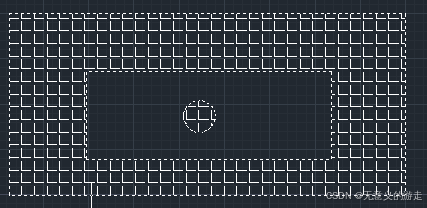

普通型

忽略型

到此，图案填充内容基本结束了，最后列举一下关联设置的作用。关联主要体现在对已填充图形的拉伸上。对于不进行填充关联的图形，拉伸后部分没有图形填充，勾选关联的图形，拉伸后，填充图案也会跟着填满拉伸后的区域。

未关联

已关联

CAD填充功能的常用部分就是这些，后续其他功能用的时候比较少，笔者也未进行详细了解，待学习之后可能会有后续补充。
