CAD图块入门（学习笔记）

CAD块的使用方式十分简单。

选中图纸中的要确定为块的对象

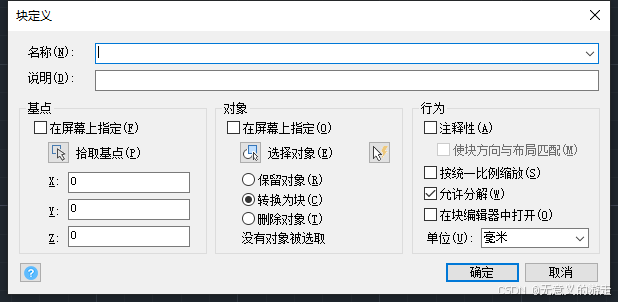

建块的快捷键有b，调出块定义界面

为块进行命名并注释说明后，可以再为图块进行基点选择，完成块的建立。

PS：此种建块方法建立的块并不是永久块，只能在当前图纸中使用。

另一种建块方法是使用快捷键w，写块。

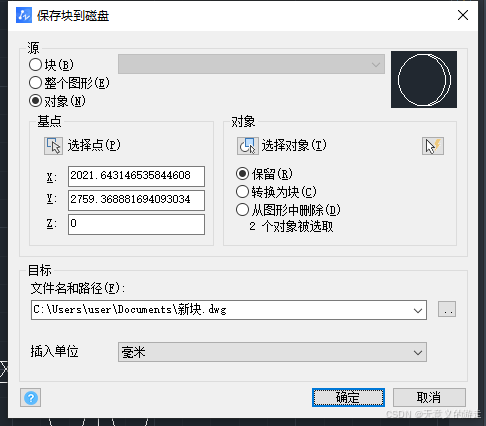

此时的建块界面如上图所示，这种方式建立的块是永久块，是将块保存为一个dwg图纸文件，方便跨文件使用。

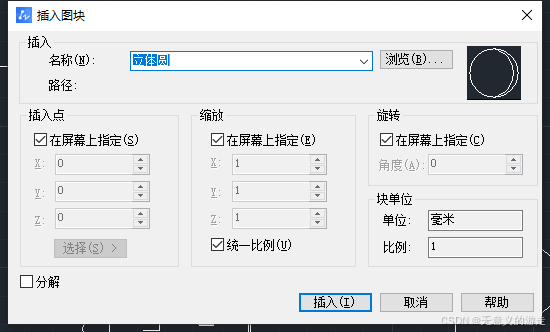

块的插入是快捷键i，调出如下界面

此时，可选暂时块或永久块进行插入，从名称右侧下拉箭头选取暂时块，从浏览中可以选取永久块。

插入块以后可以选择缩放比例以及偏转角度。

对于插入的块，默认是视为统一的对象的，若要对该对象进行操作，可以对块图形进行拆分，快捷键为x。



拆分后便可进行细致操作了。
