MSTP多生成树协议+实验案例

目录



MSTP概述

MSTP的基本原理

MSTP的网络层次

实验案例（MSTP的负载均衡）

---

MSTP概述

传统的生成树只运行一个实例，且收敛速度慢，RSTP在传统STP基础上通过改进达到了加速网络拓扑收敛的目的，但是依然存在缺陷。由于STP和RSTP在整个局域网中，所有的VLAN共享一个生成树实例，因此无法实现基于VLAN的负载均衡，并且存在闲置链路，网络环境稳定状态下备份链路始终不能转发数据流量，造成带宽的浪费。

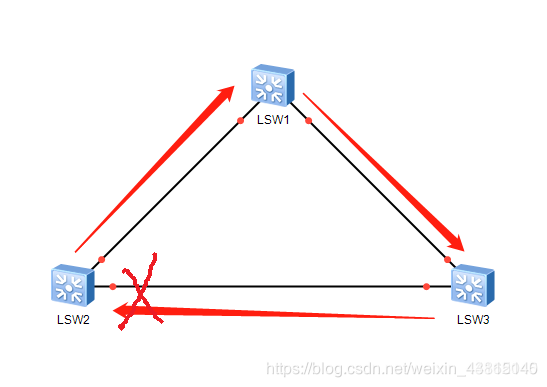

如图所示，在STP或RSTP生成树时，若交换机S1为根交换机时，S2和S3之间的链路将处于阻塞状态，且不转发任何流量。即使网络拥塞时，S2和S3之间的链路也不能被利用，造成资源的浪费。





MSTP （Multiple Spanning Tree Algorithm and Protocol）是多生成树技术，允许在一个交换环境中运行多个生成树，每个生成树称为一个实例，实例之间的生成树彼此独立，如一个实例下的阻塞接口在另外一个实例上可能是转发接口。和PVST不同，MSTP允许多个VLAN运行一个生成树实例。大部分情况下，运行多个生成树实例的好处就在于链路的负载分担，但是当只有一条冗余链路时，运行两个生成树实例完全可以实现负载均衡，同时又能节约系统开销。所以MSTP实现的是链路冗余，结合vrrp可以实现虚拟网关冗余来实现大部分中小企业的需求。vrrp的博客会陆续更新。

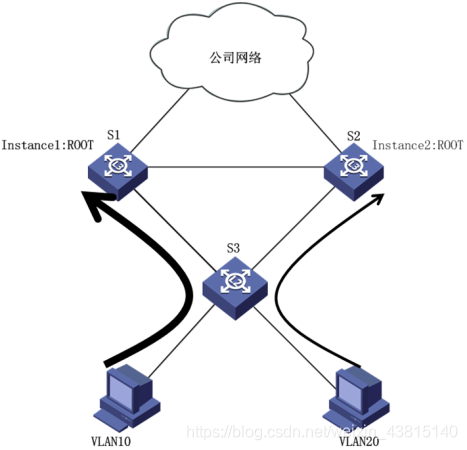

如下图所示，网络环境中存在两个生成树实例，不同实例的根网桥在不同物理交换机上，不但可以实现负载分担，而且不会因为过多的实例而占用系统资源。

vlan10路径：S3—S1
vlan20路径：S3—S2

MSTP将环路网络修剪成一个无环的树形网络，避免广播风暴的产生，同时还提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载均衡，MSTP还兼容STP和RSTP。

MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。每棵生成树称为一个多生成树实例（ Multiple Spanning Tree Instance，MSTI），每个域称为一个MST域。

MSTP通过设置VLAN映射表（即VLAN和MSTI的对应关系表），把VLAN和MSTI联系起来。每个VLAN只能对应一个MSTI，即同一 VLAN 的数据只能在一个MSTI中传输，而一个MSTI可以对应多个VLAN，如上图所示， Instance1对应VLAN 10， Instance2对应VLAN 20，S1为MSTI的根交换机，S2为MSTI2的根交换机， Instance1阻塞S2与S3之间链路； Instance2阻塞S1与S3之间链路，,可以充分利用网络带宽，有效避免资源浪费。

MSTP的基本原理

在MSTP中，通过把整个互联的二层以太网络划分成若干域。在域内，把其中的VLAN分成若干组，每组具有相同的拓扑结构，然后定义若干MSTI，并把这些生成树实例和不同的VLAN映射起来。
