计算机网络大题分析（二）

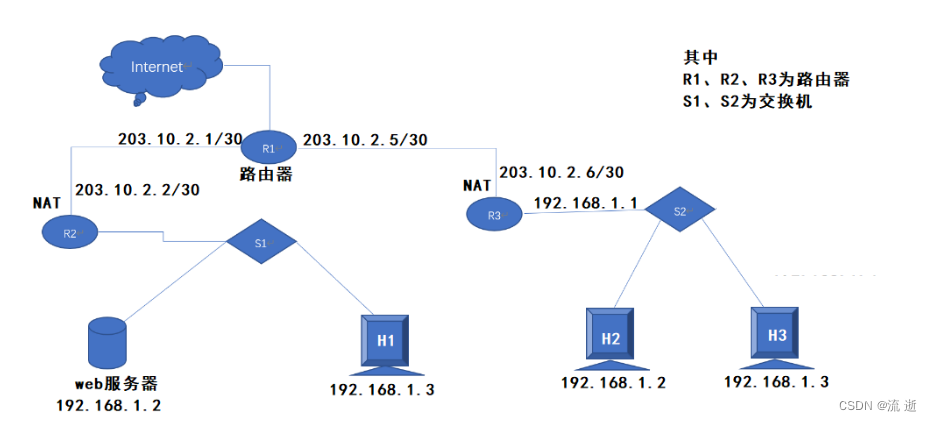

        某校园网有两个局域网，通过路由器 R1、R2 和R3互联后接入Internet，S1和S2为以太网交换机，局域网采用静态 P 地址配置，路由器部分接口以及各主机的IP 地址如图所示;：

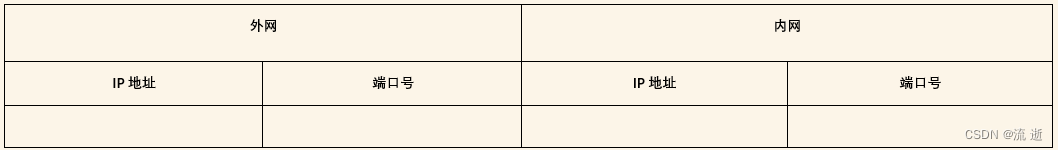

假设 NAT 转换表结构为：

请回答下列问题:

【分析】网络拓扑图中，是由三个路由器来分割局域网，用R1大网下，分成两个内网，互为内外网，即R2和R3两个内网。

路由器采用静态IP地址配置，并且使用NAT（网络地址转换），即通过配置NAT表将外网固定的静态的IP范围端口号转换成内网固定的静态网络端口号。

(1)为使 H2和 H3 能够访问 Web 服务器(使用默认端口号)，需要进行什么配置?

【分析】H2和H3同属于R2局域网中，而R3和R2都处于R1网络下，因此，H2、H3进行之后，R2一样也能收到请求，只需要配置R2对web服务器的转换即可，即配置NAT表。

(2)若 H2 主动访问 Web 服务器时，将 HTTP 请求报文封装到IP 数据报 P 中发送，则H2发送P的源IP 地址和目的P 地址分别是?经过 R3 转发后P 的源 IP 地 址和目的IP 地址分别是? 经过 R2 转发后，P 的源IP 地址和的IP 地址分别是?

【分析】H2对web服务器的访问，是通过R3内网IP 连接到外网R2的IP上，需要通过R3转发到R1的局域网内，然后通过访问R2，在通过R2连接到web服务器。

因此，H2发送的源IP地址为192.168.1.2；目的IP地址就是R2外网IP地址203.10.2.2

R3转发的源IP地址为R3的IP地址为203.10.2.6；目的IP地址就是R2外网IP地址203.10.2.2

R2转发起源地址仍不变为R3的IP地址为203.10.2.6；目的IP地址就是Web服务器的IP地址192.168.1.2。
