nodeMcu esp8266连接sd、tf卡模块,修改针脚定义 spi总线的连接方式

esp8266的自带的例程相当的不走心,里面的针脚是这样写的:
** MOSI - pin 11
** MISO - pin 12
** CLK - pin 13
** CS - pin 4
这个定义是完全照抄arduino,并不适合esp8266。

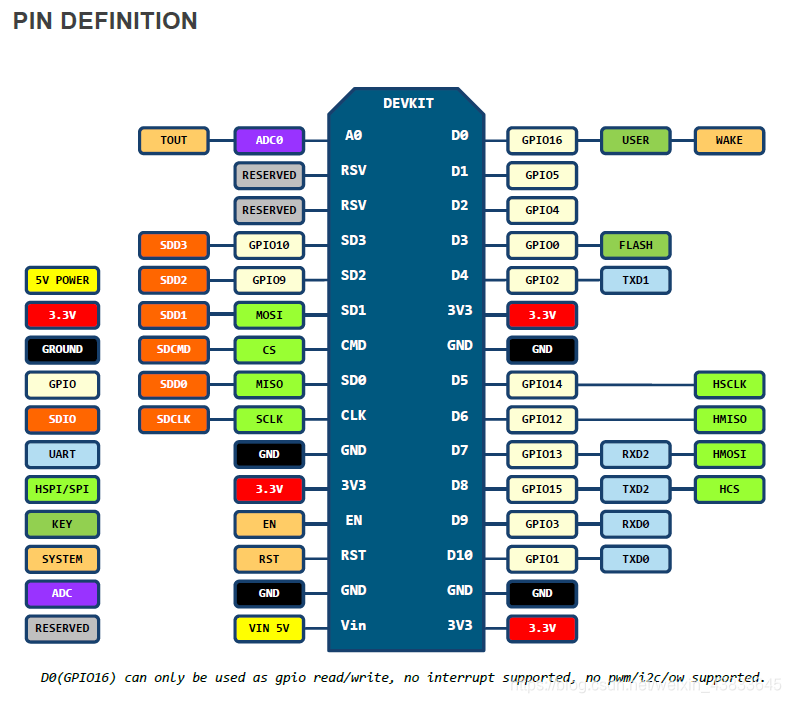

根据针脚定义图可以看到,esp8266的spi总线是D5,D6,D7(针脚对应的右边绿色方框),cs是选取设备的时候通电,所以cs针脚可以随便选择,但是例程里面用的是SD.begin(4),也就是gpio4,对应的是D2,如果不想修改例程,那就把cs线插到D2。这4根线接好之后,再接好sd卡模块的正负极。
在这里插入图片描述最后的接线图就是这样的关系
CS D2
CLK D5
MISO D6
MOSI D7
刷好程序,开心的读写文件吧。
