fio是我们测试存储的一个工具，它的功能很强大，下面介绍一下平常测试不常用的几种功能

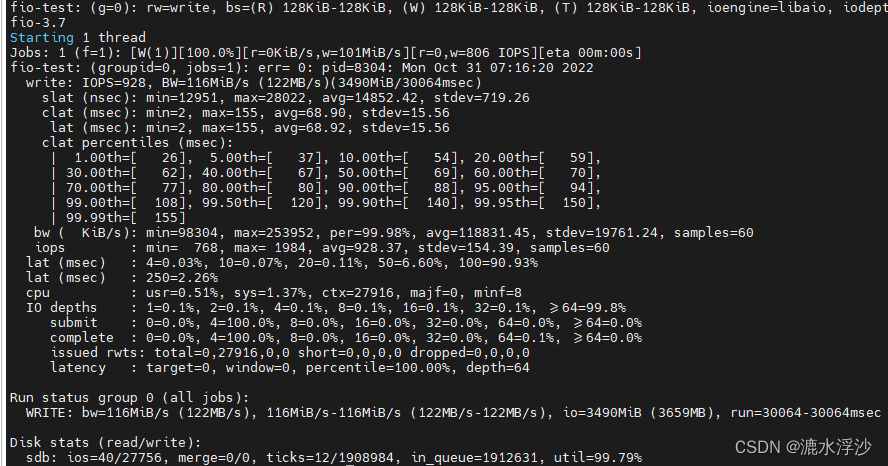

1 跳跃：表示每次进行IO请求时，跳过此BS
–rw=read:-4k
–rw=write:4k

fio --name=fio-test --filename=/dev/sdb --ioengine=libaio --direct=1 --bs=128k --iodepth=64 --numjobs=1  --runtime=30 --time_based=1   --size=100%  --rw=write:4k --thread --group_reporting

可以看到该HDD的BW数据比起正常来说少了很多
在这里插入图片描述

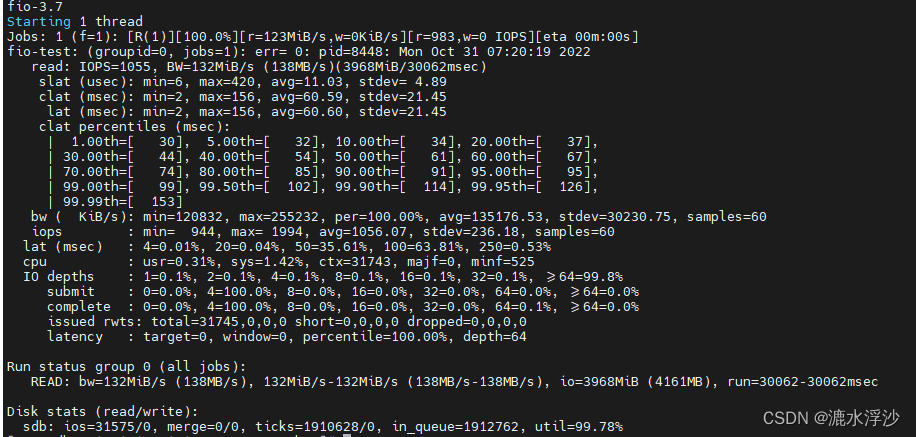

fio --name=fio-test --filename=/dev/sdb --ioengine=libaio --direct=1 --bs=128k --iodepth=64 --numjobs=1  --runtime=30 --time_based=1   --size=100%  --rw=read:-4k --thread --group_reporting

在这里插入图片描述

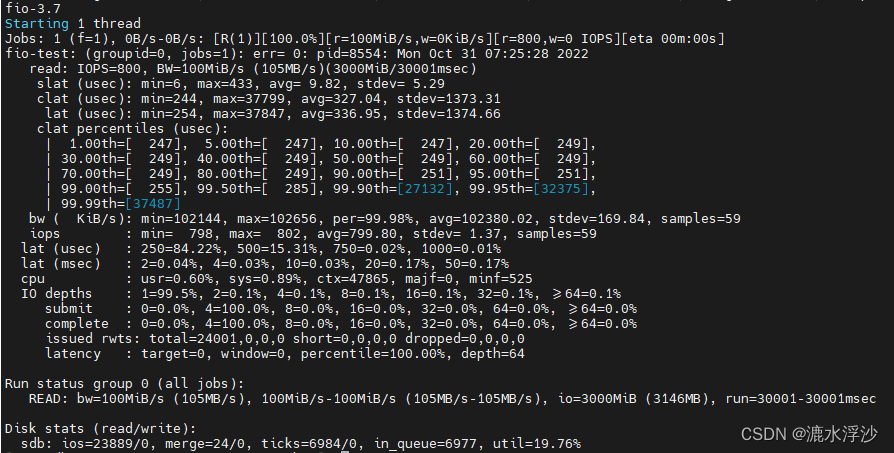

2 锁定带宽(3.20以下的fio版本最大支持4000m）
–rate=100m

fio --name=fio-test --filename=/dev/sdb --ioengine=libaio --direct=1 --bs=128k --iodepth=64 --numjobs=1  --runtime=30 --time_based=1   --size=100%  --rw=read --rate=100m --thread --group_reporting

在这里插入图片描述

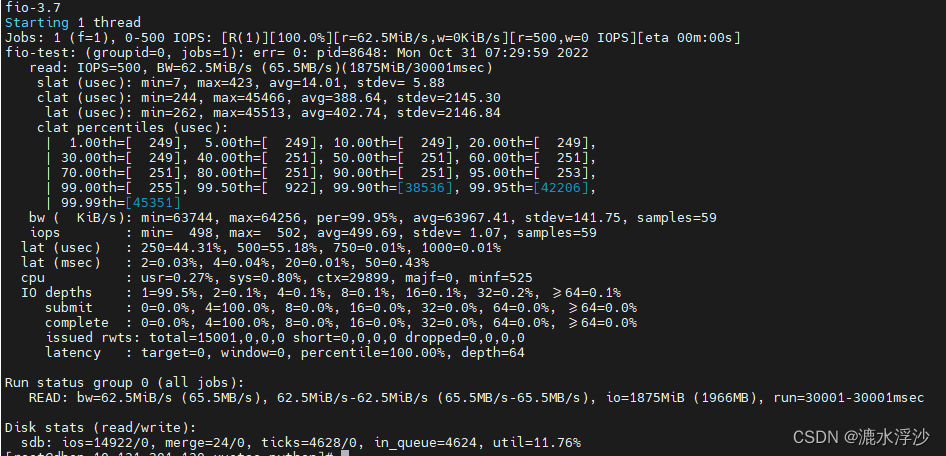

3 锁定IOPS
–rate_iops=500

fio --name=fio-test --filename=/dev/sdb --ioengine=libaio --direct=1 --bs=128k --iodepth=64 --numjobs=1  --runtime=30 --time_based=1   --size=100%  --rw=read --rate_iops=500 --thread --group_reporting

在这里插入图片描述

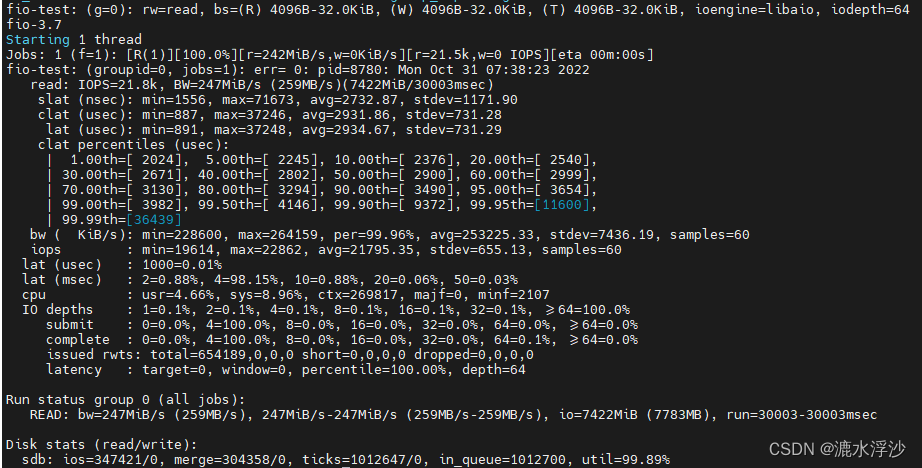

4 混合
–bssplit=4k/50:8k/20:16k/10:32k/20: 4k,8k,16k,32k分别占比50%:20%:10%:20%

 fio --name=fio-test --filename=/dev/sdb --ioengine=libaio --direct=1 --bssplit=4k/50:8k/20:16k/10:32k/20  --iodepth=64 --numjobs=1  --runtime=30 --time_based=1   --size=100%  --rw=read  --thread --group_reporting

在这里插入图片描述
5 画图
fio 有已经集成好的作图工具(需要安装) ：fio_generate_plots ，fio2gnuplot
–percentile_list=99.0:99.9:99.99 只显示这三个延迟
–write_bw_log=rw 记录带宽
–write_iops_log=rw记录iops
–write_lat_log=rw 记录三种延迟
–iopsavgtime=1000 每隔1秒种记录一次iops
– log_avg_msec=1000 每隔1秒种记录一次延迟
– bwavgtime=1000 每隔1秒种记录一次带宽
writelog 是以job为单位进行记录，有几个jobs ,就会有相应的log生成

fio --name=fio_gnuplot --filename=/dev/sdb --ioengine=libaio  --bs=128k --iodepth=64 --numjobs=1  --runtime=30 --time_based=1 --thread=1 --direct=1  --size=100% --percentile_list=99.0:99.9:99.99 --rw=write --write_bw_log=rw  --write_iops_log=rw --write_lat_log=rw  --bwavgtime=1000  --log_avg_msec=1000 --iopsavgtime=1000

在这里插入图片描述

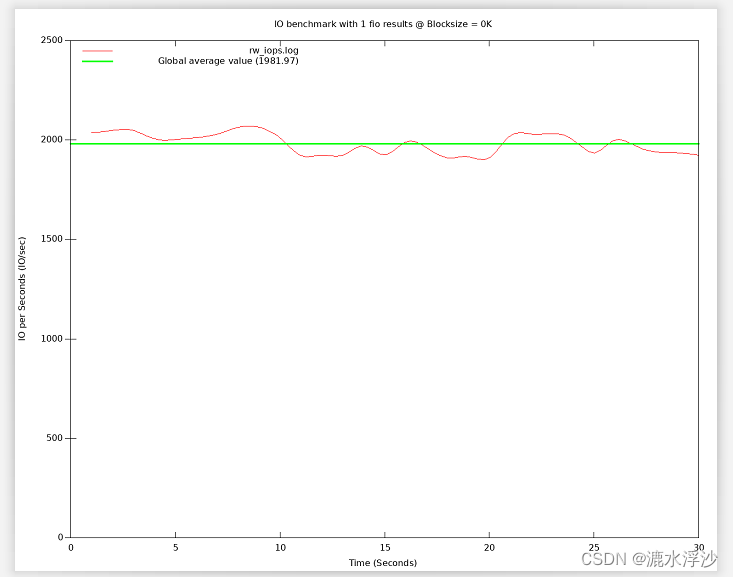

运行 fio_generate_plots rw
可看到生成了5张图分别是bw，iops ,lat,clat slat

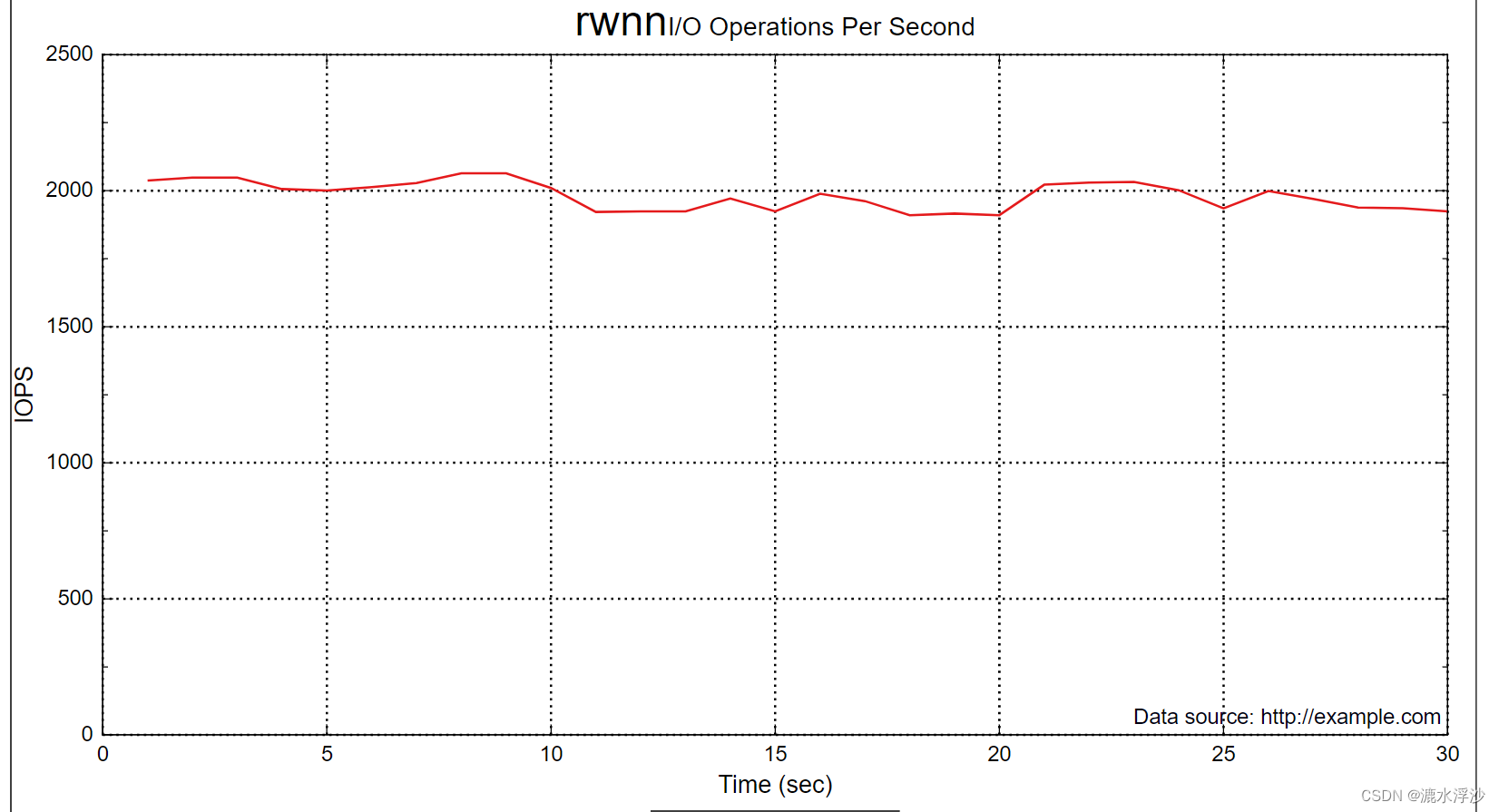

fio2gnuplot -b -i -g（因为这个工具是抓以bw.log或者iops.log为后缀的，所以需要将bw/iops.1.log修改为bw/iops.log）
