电感器件的手册解读以及选型经验

目录

电感类型

电感丝印

电感精度

电感额定工作电流（IDC）

电感直流电阻（DCR）

电感阻抗-频率特性

电感品质因素（Q）

电感直流偏置特性

电感器件的选型

---

电感类型

常用电容一般有以下4种：

1. 非屏蔽型电感
2. 树脂屏蔽型电感
3. 屏蔽型电感
4. 一体成型电感

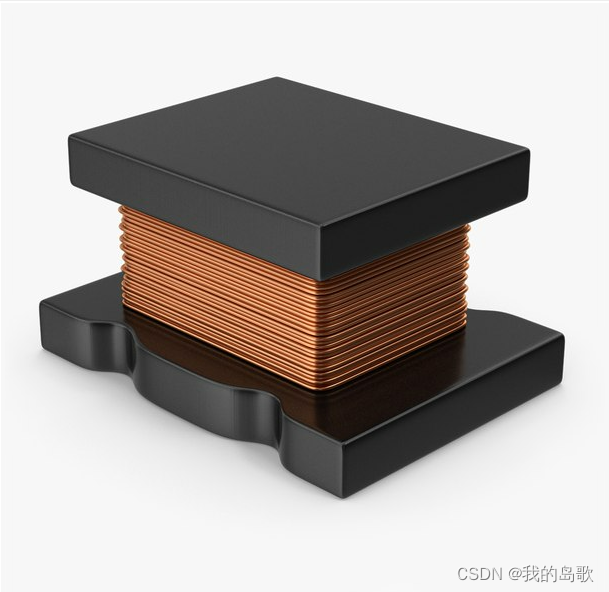

1、非屏蔽型电感

简单由铜线绕制，线圈未进行磁屏蔽的开放式磁路电感器，价格最便宜

缺点：屏蔽效果差，阻抗比较大

2、树脂屏蔽型电感

线圈周围覆盖混合了铁氧体或软磁性金属磁性粉末的树脂，跟带屏蔽罩的相比有成本优势，屏蔽效果好

缺点：屏蔽效果略逊色于带屏蔽罩的

3、屏蔽型电感

带有磁屏蔽罩，屏蔽优于树脂屏蔽型电感，磁性屏蔽效果较好

缺点：体积大，成本稍高一些

4、一体成型电感

通过使用磁性材料一体成型，使其拥有接近闭合磁路的结构，相比其他类型磁露最小，磁性屏蔽效果最好

缺点：成本最高

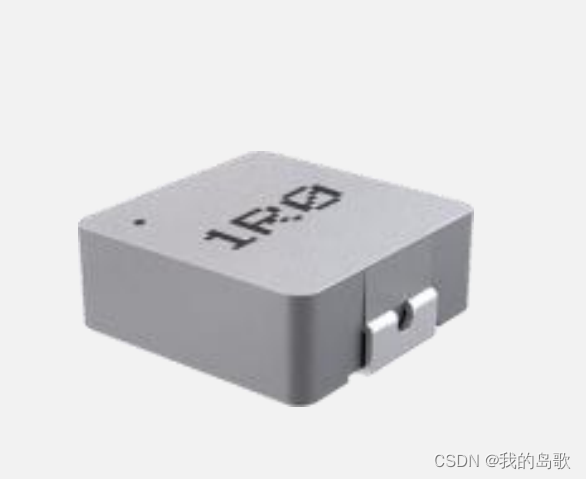

电感丝印

电感丝印一般包含以下2种情况：

带有三个数字的丝印
带有两个数字以及字母R的丝印
1、带有三个数字的丝印

前两位表示数值，最后一位表示 10 的 x 次方；

举个栗子：

丝印为“100”，则：L = 10 ∗ 10^0 = 10UH

2、带有两个数字以及字母R的丝印

将 R 看作小数点；

举个栗子：

丝印为“6R8”，则：L = 6.8UH

电感精度

电感的精度有0.3%、1%、2%、5%、10%、15%、20%、30%等。

除了特殊应用场景下误差需要控制之外， 常用精度10%～20%的电感器

电感额定工作电流（IDC）

电感器长期工作不损坏所允许通过的最大电流，电路设计时，电感额定电流一般会留 20%以上的裕量，以免电感磁芯达到饱和引起电感量下降。

器件手册上我们可以看到有的厂家会直接标注一个额定工作电流，而有的厂家则会标注饱和电流和温升电流。

饱和电流：电感值下降其初始值的30%时的实际直流电流值

温升电流：使电感温度上升40℃时的实际电流值

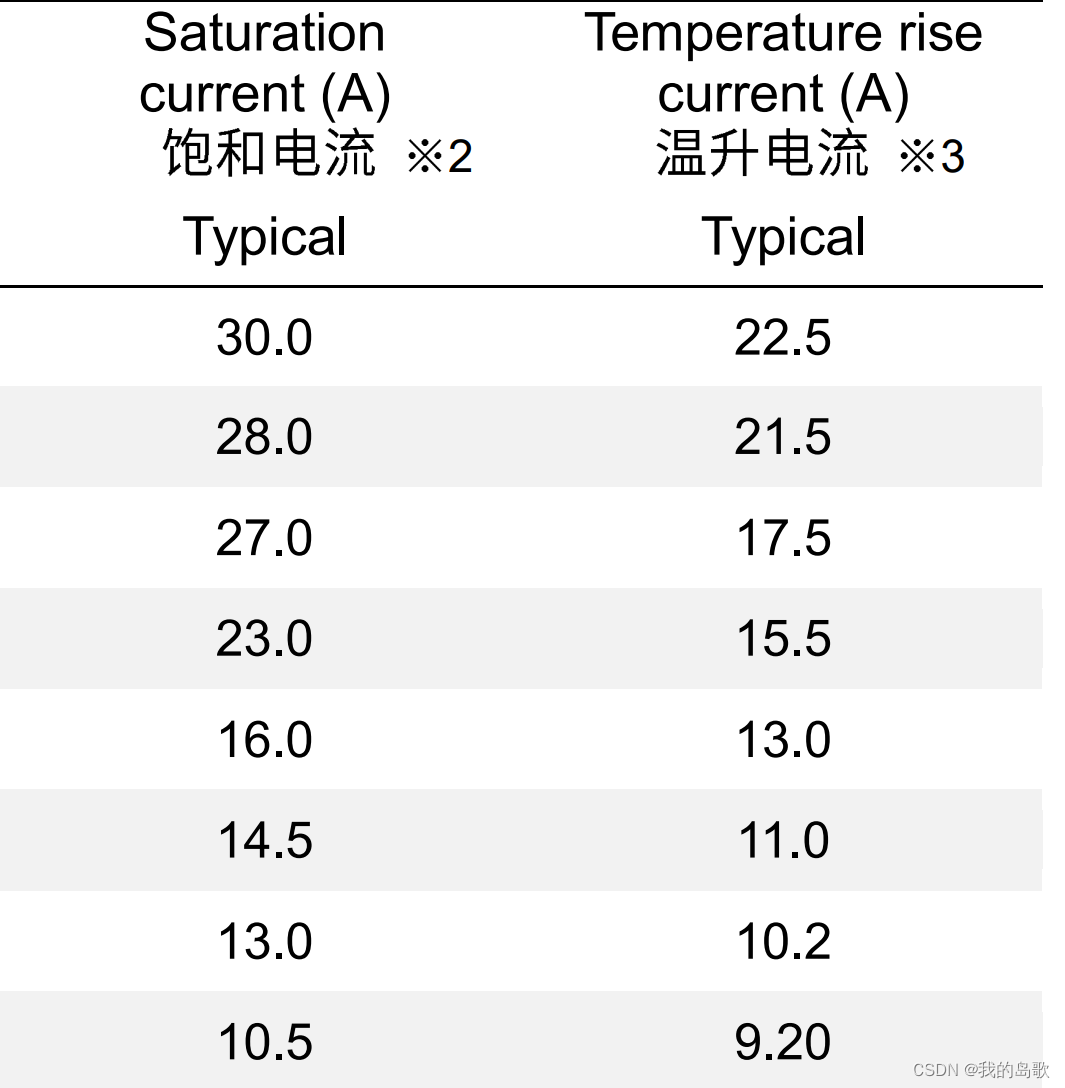

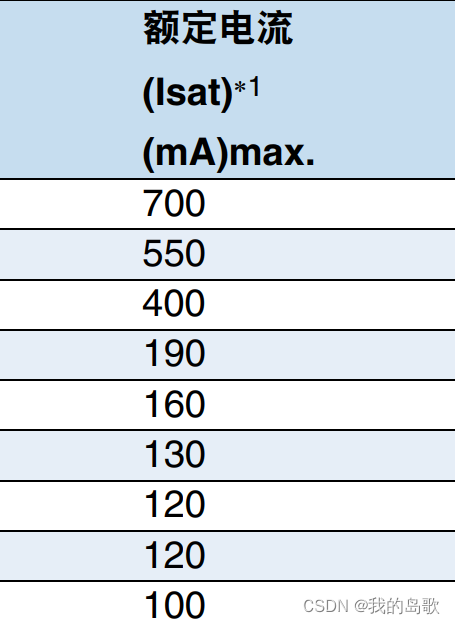

以下是不同厂家关于电感额定工作电流值的标注：

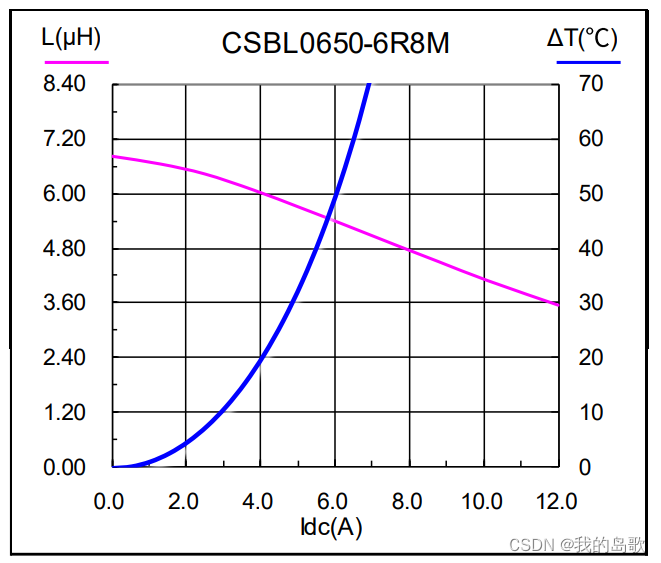

以下是饱和电流VS温升电流曲线：

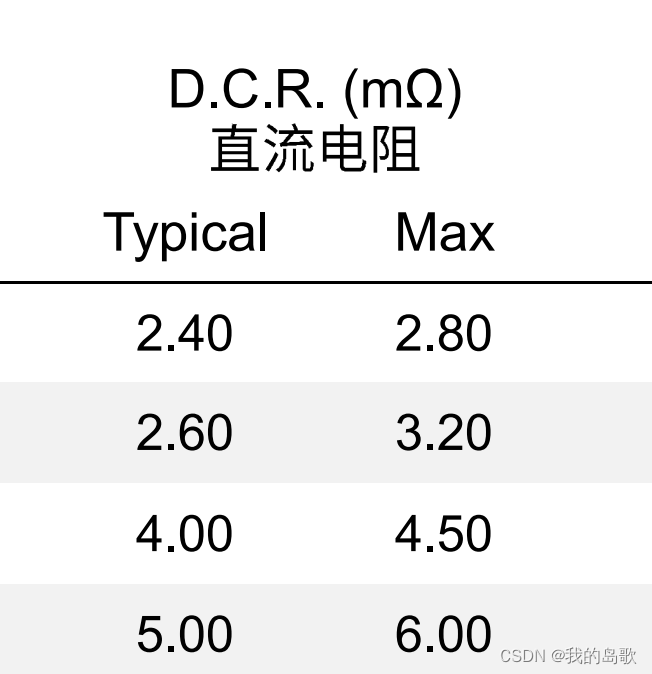

电感直流电阻（DCR）

电感由导线绕制而成，这个导线是有电阻的，一般电感感量越大，导线的匝数越多，DCR就越大。

电感阻抗-频率特性

频率特性是指电感器的电气性能随电场频率而变化的性质。

类比电容，我们知道实际生产的电感也不是理想的，会有寄生电容、等效串联电阻存在。

同样根据电感模型，我们可以得到电感的复阻抗公式：

以下是电感频率-阻抗曲线：

如上图可以知道电感有个自谐振点，频率为,即在谐振点时，阻抗达到最大值，当频率低于谐振频率时，电感主要呈现感性；而当频率高于谐振频率时，电感主要呈现容性。

电感品质因素（Q）

我们都知道实际生产的电感不是理想的，所以电感储存并且释放能量的过程会额外损耗一部分能量，而这个能量最终以热量的形式释放。

品质因数定义为无功功率与有功功率的比值，表示的是存储能量与消耗能量的比值，也就是电感线圈的感抗与直流内阻的比值。由此可以看到Q值越大，则电感器的功率损耗越小。

因此，电感的品质因素主要用来衡量电感器损耗情况，是反映电感器效率与性能的重要指标。但是品质因数与电感线圈导线的材质、粗细、绕制方法、磁芯、 有无屏蔽罩等密切相关，品质因数不可能很高。

电感直流偏置特性

电感的直流偏置特性指的是电感的电感量会随电流的增大而减小。

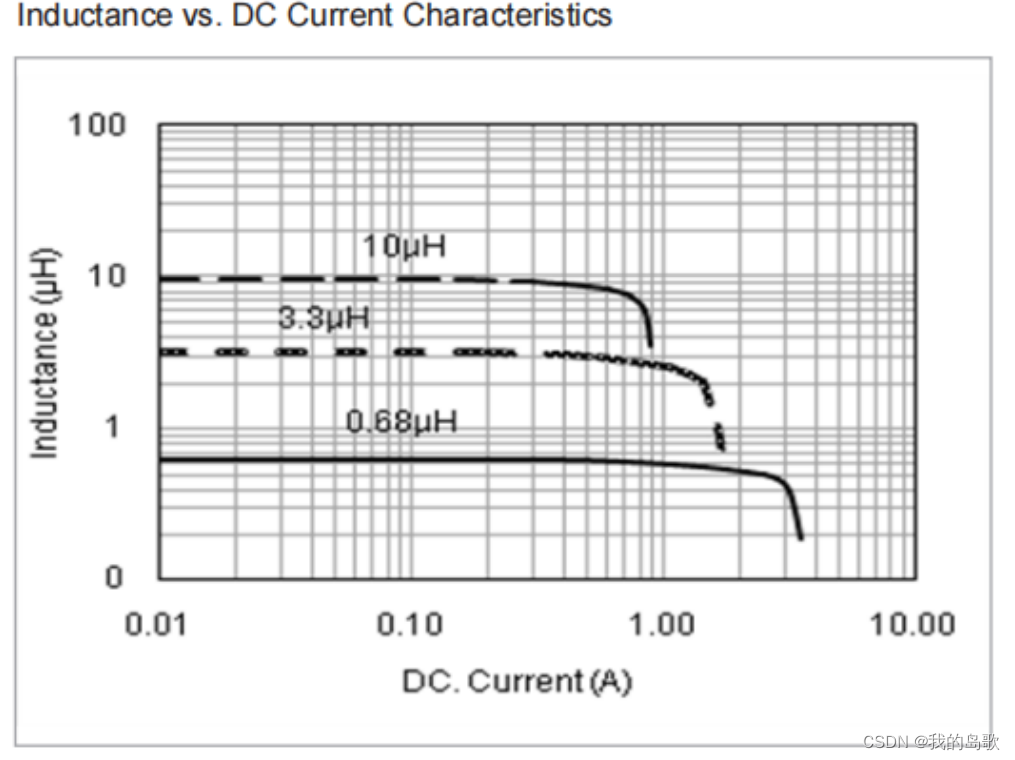

以下是不同感量电感的直流偏置特性曲线：

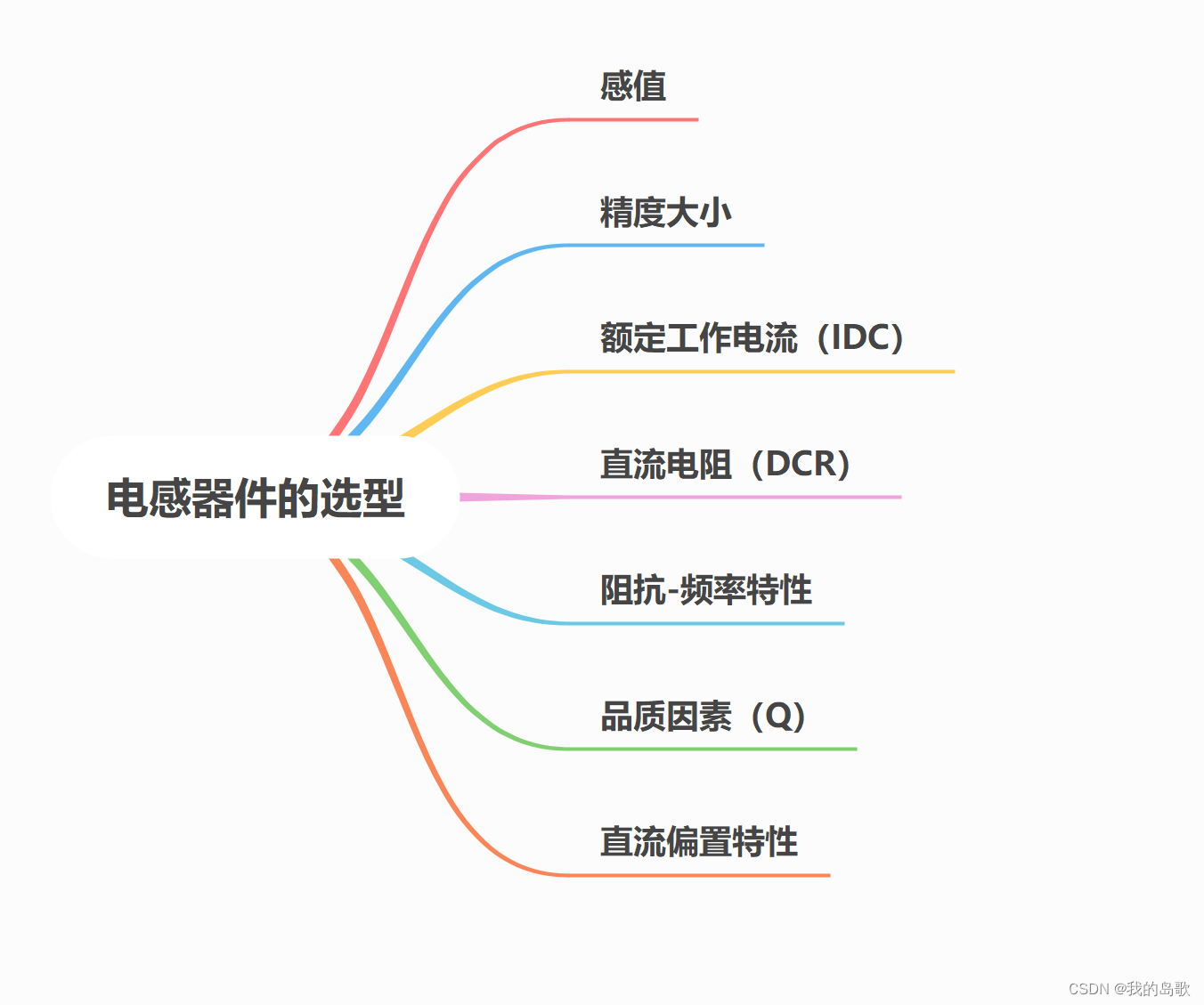

电感器件的选型

具体选取经验：

 一般根据Datasheet推荐感值使用，调试过程中根据实际效果调整，额定工作电流降额20%左右使用，选择品质因素值尽可能高的，可以有效降低损耗，应确保电感的工作频率远小于其谐振频率，避免产生自激振荡。

尽量选择常用，低成本或者BOM中公用的电感；比如一些对精度要求不高的应用场景，可以选择树脂屏蔽型电感，可以有效平衡性能和成本。
