本节目标:使用microchip官方设计的开发板IGAT,修改例程并在屏幕上显示自己的图片
legato介绍
Legato是microchip推出的一套可以方便快捷的搭建图形界面的中间件。
可以方便的实现图形界面,提供了像按钮、滑条、文本框等组件,通过在legato界面内拖拉的方式进行画面布局,还可以导入自定义的图片直接插到屏幕上。
Legato还会接收触摸屏的数据进行处理,直接将其转化为xx组件的按钮按下事件、滑动事件等,只需要用户自定义事件的处理函数即可。
打开例程
在IDE内没有直接打开例程的按钮,需要自己手动去对应文件夹内找。
1. 首先查找harmony插件的安装路径

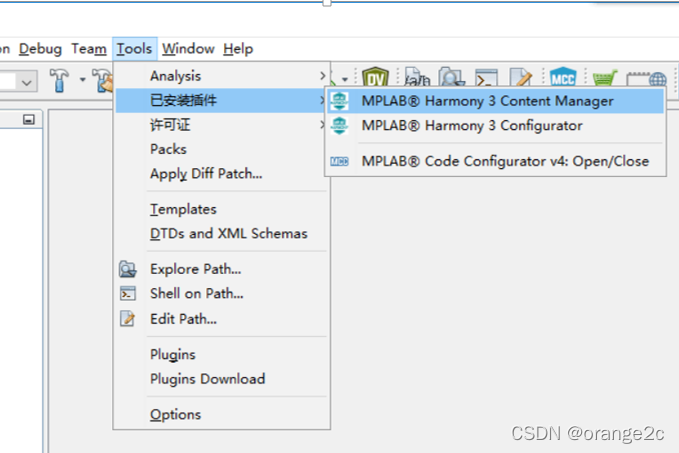

在IDE内点击Tools -> 已安装插件 -> Harmony 3 Content Manager

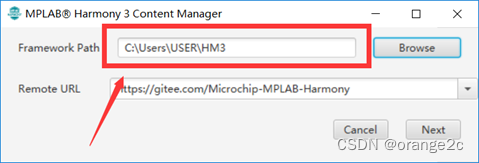

弹出的框内,第一个即是harmony在电脑内的安装位置,例程也存放在这个路径下
2. 打开上一步获得的harmony安装路径

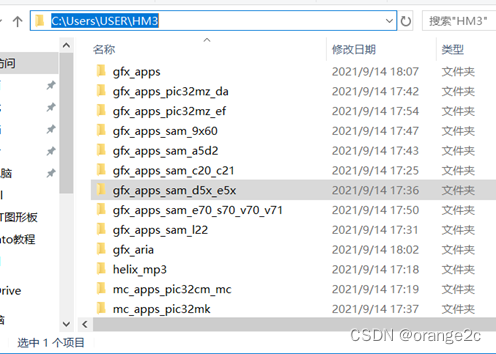

本文件夹内存放着所有harmony安装的包,legato是属于图形界面,例程名以gfx开头,我所用板子的主控是atsame51 ,所以我板子能用的例程在gfx_apps_sam_d5x_e5x\apps文件夹内。(官方命名真的乱)

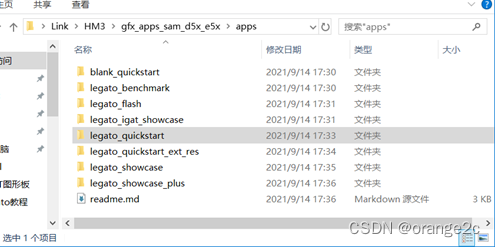

legato_quickstart 这个例程只有最简单的显示一个界面的功能,就选他了,我们先将他复制到别的地方再打开
3.用MPLAB X IDE打开例程

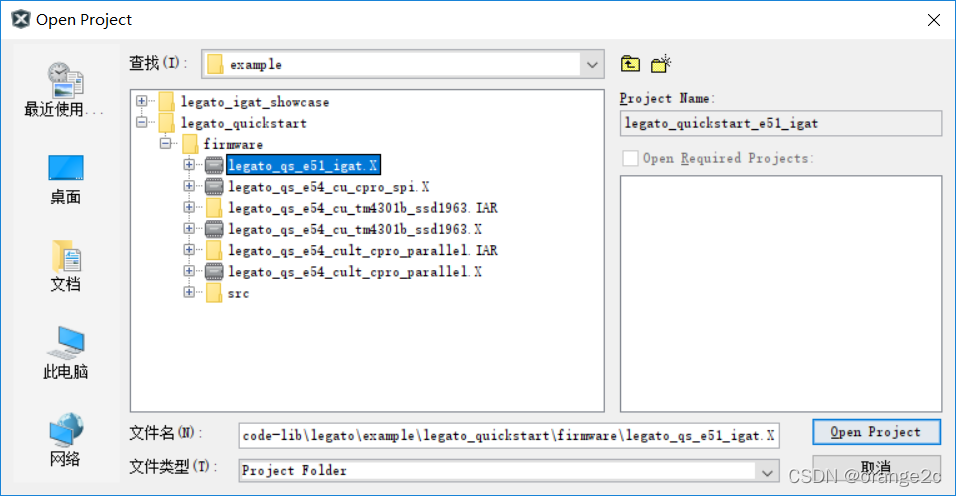

我用的是官方名为IGAT的开发板,主控为e51,所以在IDE内选择打开egato_quickstart\firmware\legato_qs_e51_igat.X这个项目
这个IDE的项目文件结构比较独特,.x结尾的项目文件夹内存放的只是几个配置文件,main.c app.c等核心程序文件是存放在那个src文件夹下

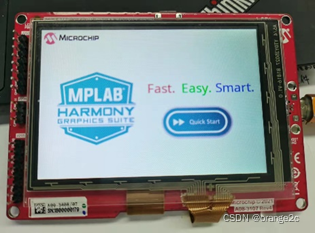

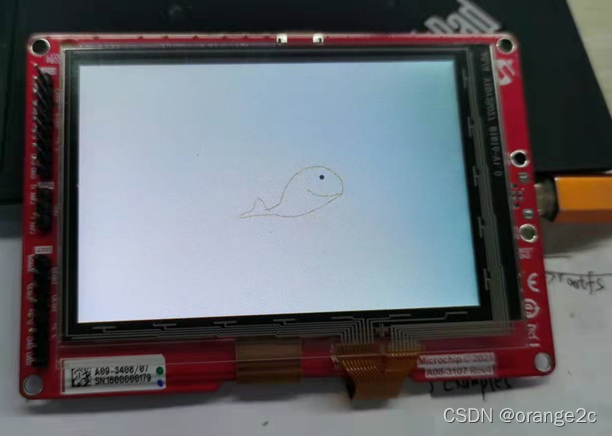

这个例程的功能,就是显示下面这副图片,右下角是个按钮但没有启用对应事件,只是用来展示按键按下时的按键图标切换效果。
4.先进入harmony插件

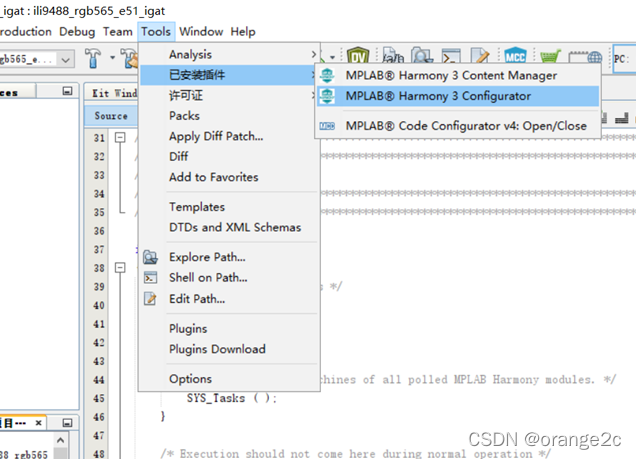

通过点击tools -> 已安装插件 –> Harmony 3 Configurator
Harmony打开后会看到有一堆已经连好了的块,这些都是legato运行所需的,本例程功能就只有用legato显示图片,没有开启多余的外设
屏幕显示什么图片不是在这个界面设置的,这里只是设置一些硬件参数,需要根据自己屏幕的参数在legato的相关块里修改。
由于我用的是官方开发板,所以这一步就不用修改了。
5. 从harmony这进入legato的编辑器

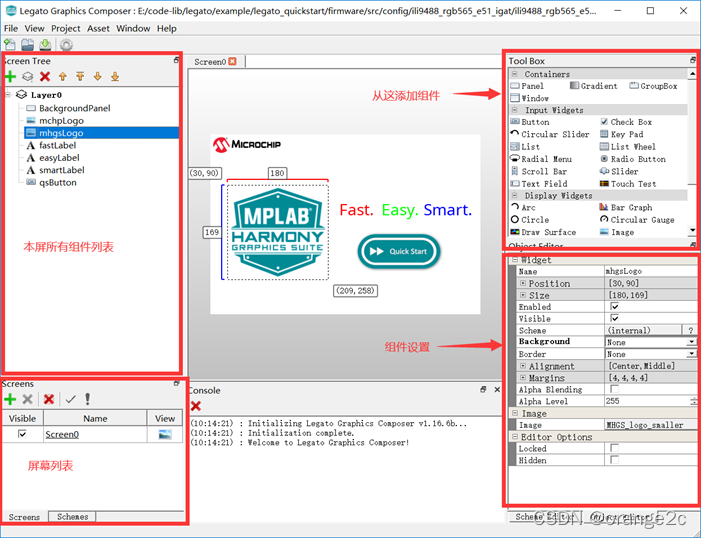

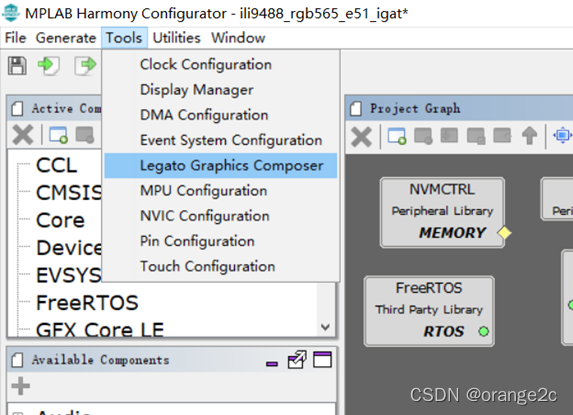

在harmony界面上,点击 Tools -> legato Graphics Composer

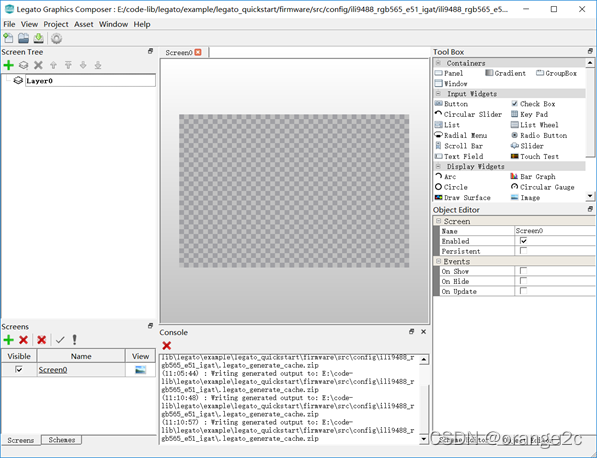

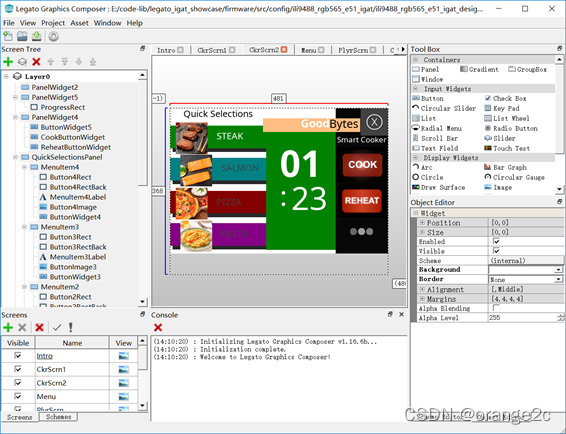

就进入legato的图形编辑界面了
替换为自定义图片
首先删除原本的所有组件,可以在中间画布内点击组件然后按delete删除,也可以在左边组件列表内选择组件后按X按钮删除
1. 先添加一张容器(Containers)

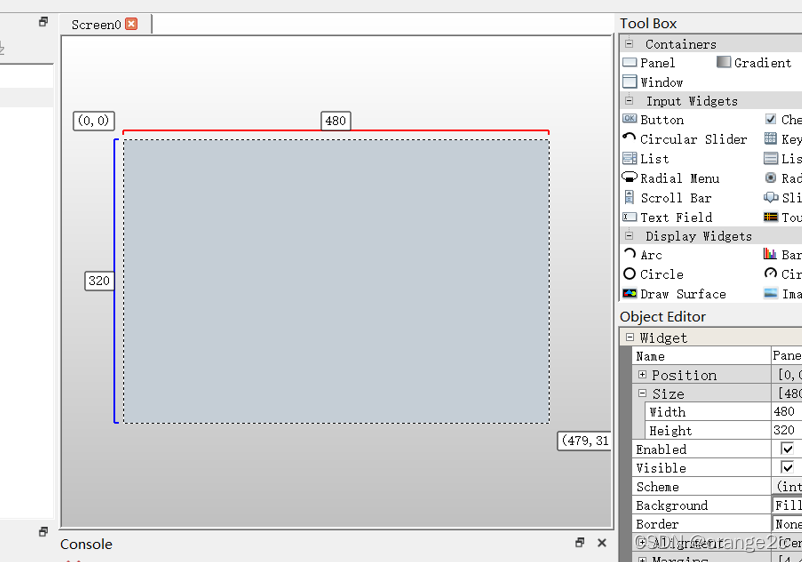

右上角tool-box内任选一张自己喜欢的样式,拖到画面上覆盖那个灰黑相间的部分,作为屏幕的底图

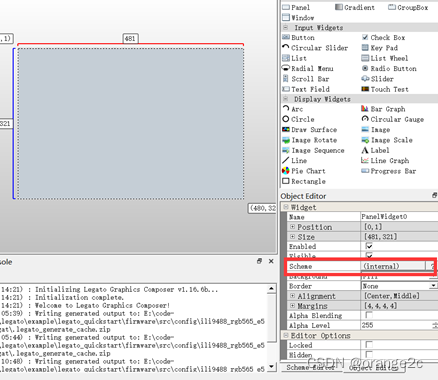

默认色是灰色,有点丑,我们先修改他的颜色配置。点一下右下角组件属性内的schme右边的按钮

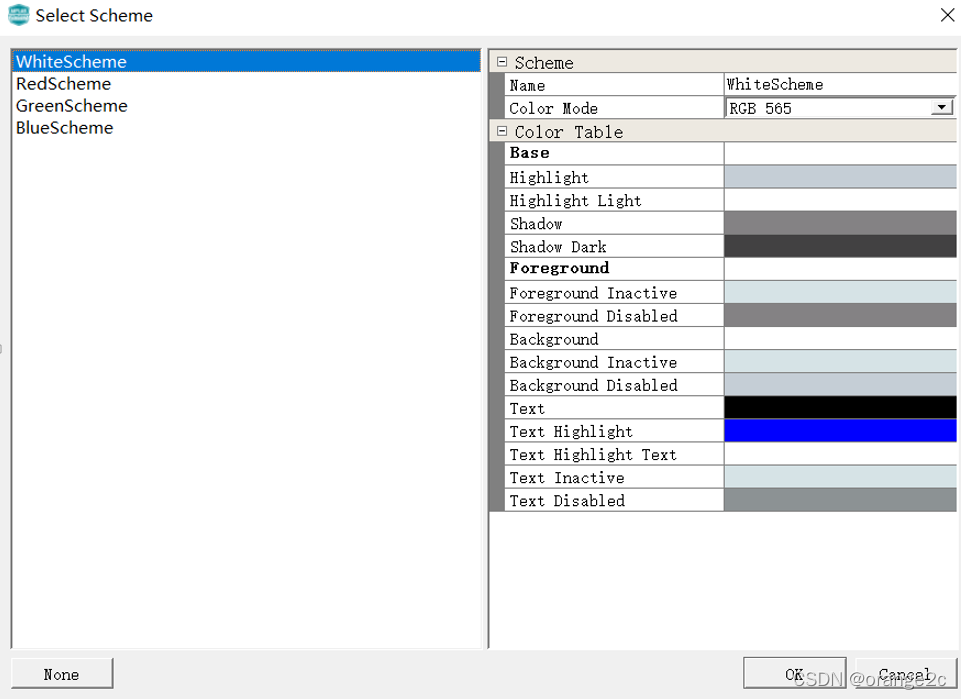

进入这个配色方案选择界面,有几种可选,我们就选择whitescheme
2. 添加图片组件

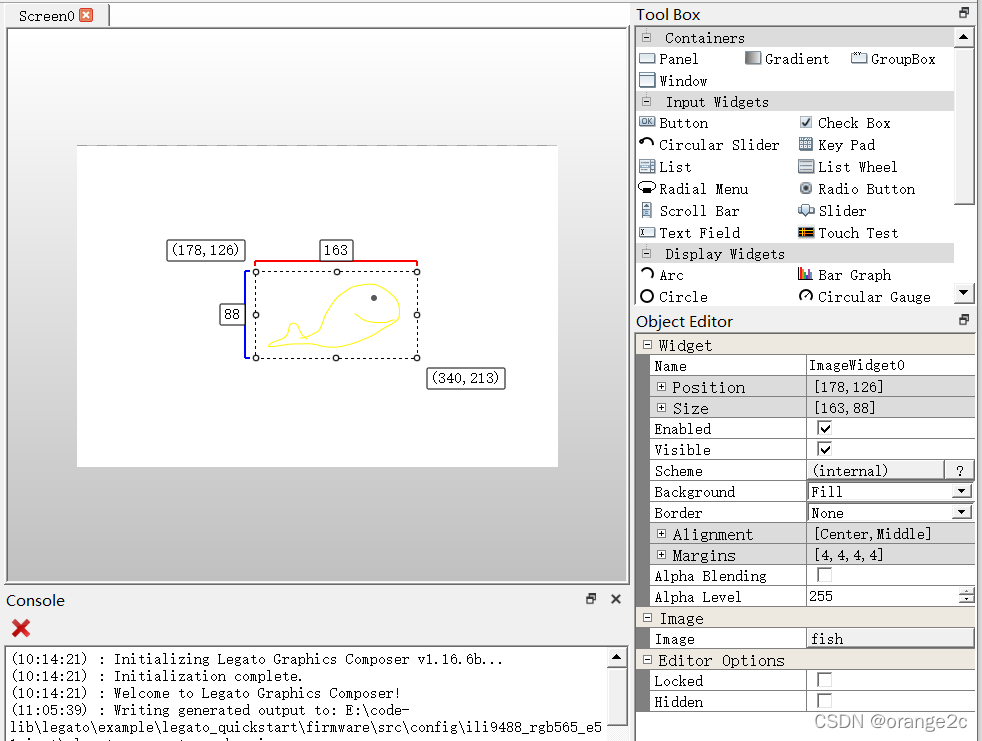

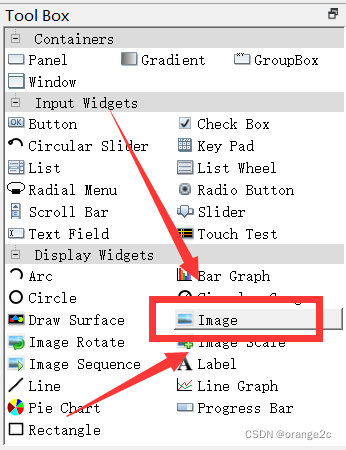

从组件菜单内找到image组件并拖到屏幕画布上

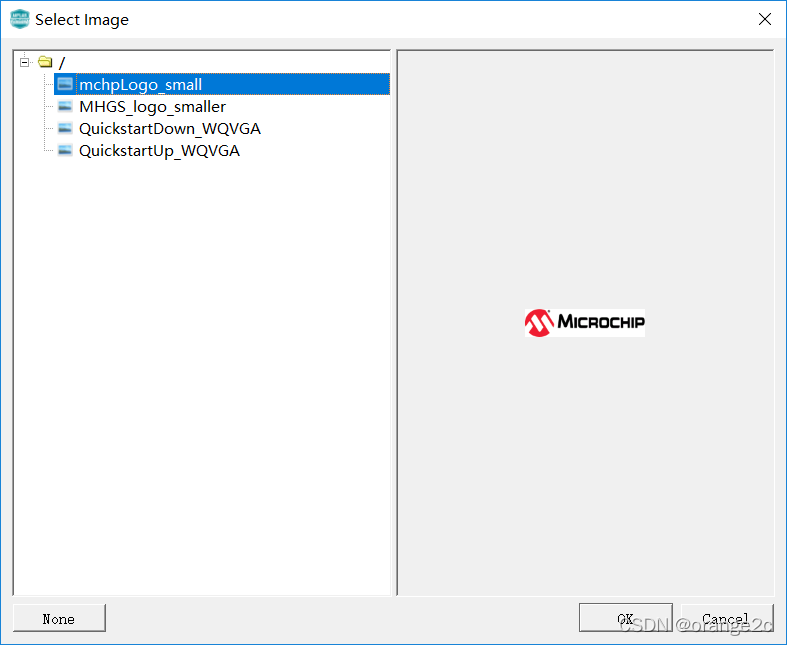

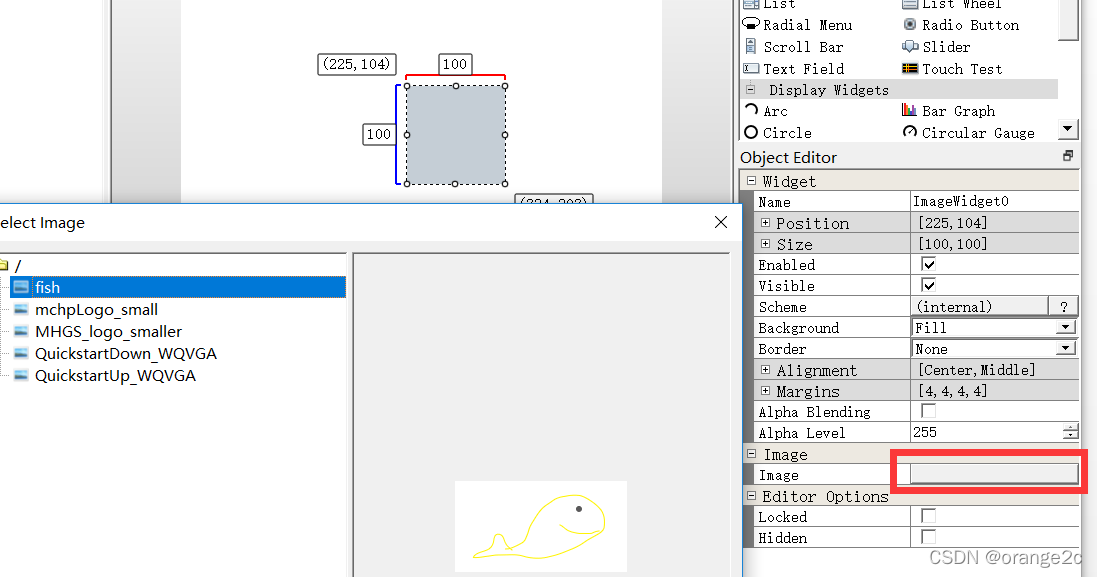

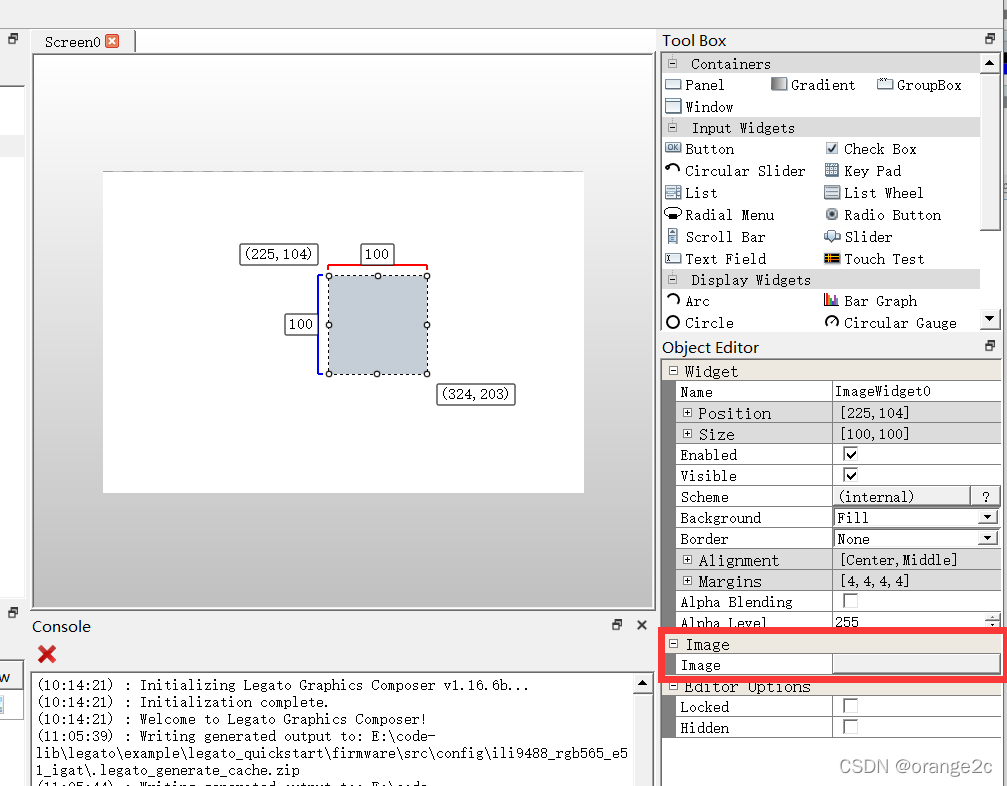

点击右下角组件参数内的image按钮,即可选择图片
但这里面目前只有系统自带的几张图片,还需要在资产管理器内添加我们的自定义图片
3. 添加自定义图片到资产管理器

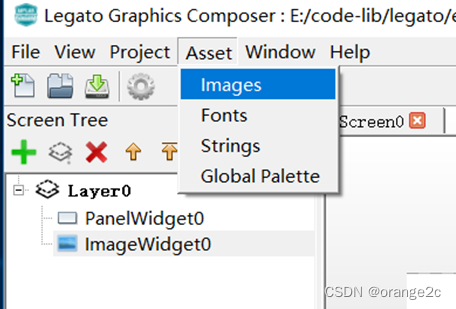

菜单栏的asset选项就是资产管理器,所有资源在这统一管理,我们要添加图片就进入images

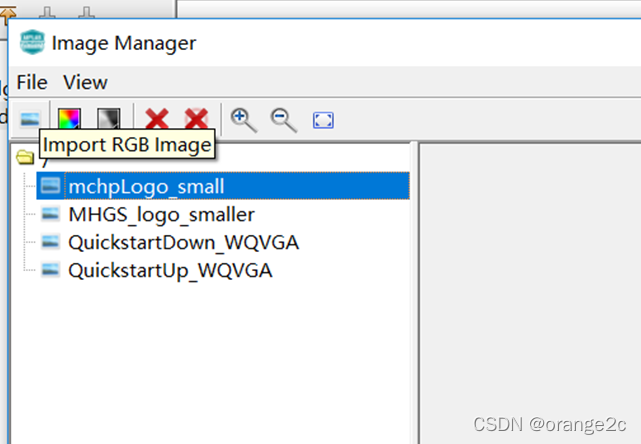

点那个图片图标,导入RGB图片
图片导入后最好修改一下output name,后续方便找图片
有两个必须注意的点,将output format修改为RGB,将color Mode修改为RGB565
4. 往组件上绑定图片
现在再选择组件属性内的image选项,就有刚刚添加的图片了
编译下载
1. legato generate

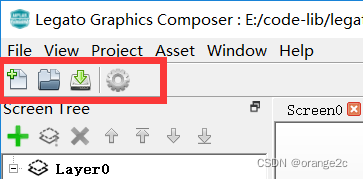

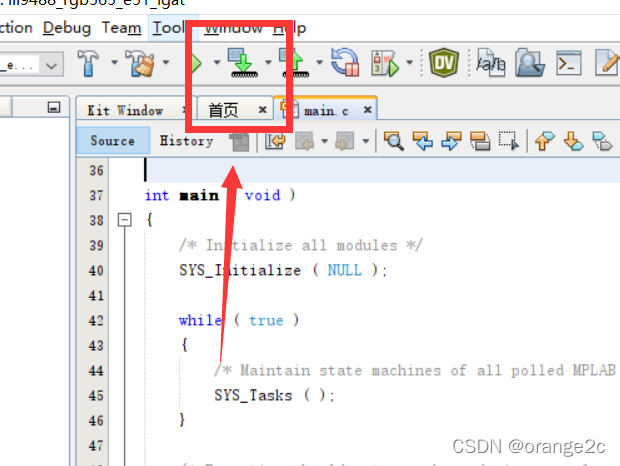

注意legato界面左上角这四个按钮,从左到右分别是 创建新设计,打开设计,保存设计,生成代码
点击右边两个,保存设计与生成代码。
2. harmony generate

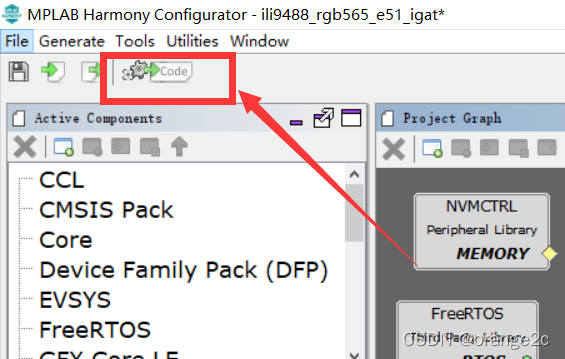

Legato是harmony的插件,生成的数据不会直接替换项目内的源码。需要使用harmony的生成代码按钮,才能将legato生成的数据转为项目的源码
3. 直接编译下载
只是显示图片的话,不需要对生成后的代码做任何修改
legato已经把屏幕初始化函数都生成在需要的位置,并已经将main等设置好,上电后会自动显示legato内的第一个屏幕的内容
