linux驱动编写--2--应用程序控制led闪烁

 本系列教程的上一篇：  linux驱动编写--1--点亮led

目标：编写一个驱动程序，实现上一篇没写的 “接口”。并编写一个测试程序，透过驱动来控制led闪烁。

硬件：microchip推出的SAMA5D3 X PLAINED开发板

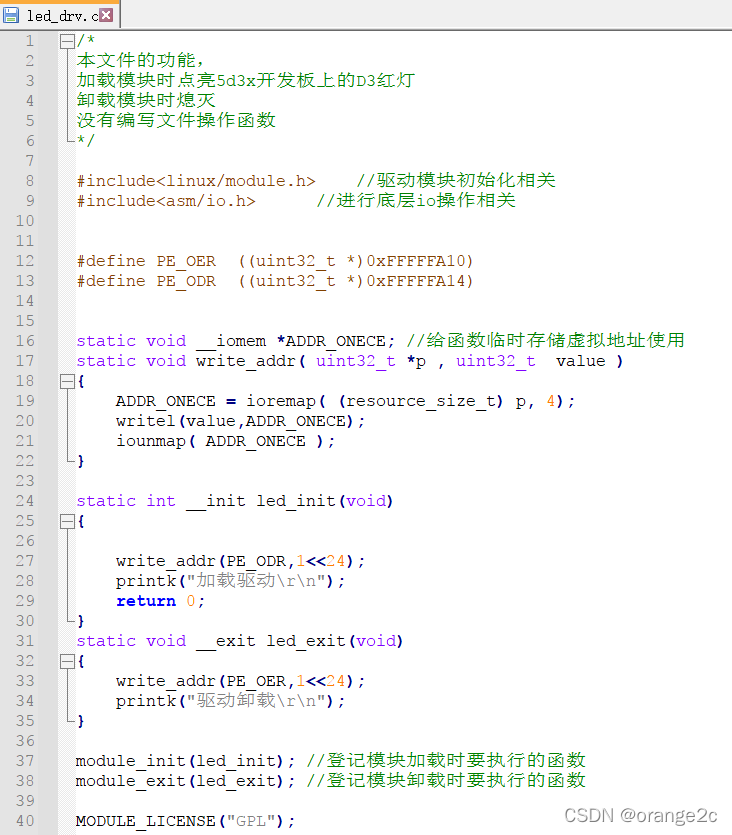

         首先，我们复制上一篇文章的程序，在其基础上进行修改。



驱动接口

         Linux下将设备分为3类，字符设备，块设备，网络设备，对应不同的驱动编写方式。块设备是以数据块作为传输基本单位的，一般是磁盘，Flash等存储类设备。网络设备顾名思义就是wifi网卡相关的设备。字符设备是数量最多的设备，基本上不是内存，也不搞网络的设备都被分类到这。

         我们今天要控制的led，也属于字符设备。这一类设备的控制流程是，驱动需要在linux的路径/dev下注册一个设备节点（一个文件）。应用程序会通过文件操作函数，open打开该节点，write往里写入，read读取数据。驱动里需要将对led等设备的操作，封装成文件操作函数的形式。

        Linux下一切都是文件。

         首先我们打开 linux/fs.h这个头文件，在里面找到名为file_operations这个结构体，这些函数指针就是我们需要实现的接口函数标准。没有规定必须实现哪些，只要实现你想用的就行。

1增加头文件

        在代码中添加以下头文件， 注意，这里是在上一篇的程序文件中进行修改。

#include <linux/cdev.h>
#include<linux/fs.h>

2创建write函数

        我们先根据file_operations结构体中指向write函数的指针，来定义一个自己的write函数 。

        后面我们将其使用系统api进行登记，然后在应用程序使用write函数往设备写入数据时，系统便会调用这条函数。

static ssize_t dev_write (struct file *filp, const char __user *user_buf, size_t count,loff_t *offt)
{
    return 0;
}

3 添加控制led亮灭的程序

        有没有注意到，驱动中write函数的形参，跟C语言标准库的write函数一模一样。我们在应用程序中，会使用write(file, "hello", 5);来写入文件，而这些参数会被一一传递过来，没有中间商会修改其内容。

         我们往write函数内添加以下代码：

	static char buf[10]; //定义一个缓冲区数组
	int retvalue = 0 ; //存储函数返回值
	retvalue = copy_from_user(buf, user_buf, count); //将数据从用户空间复制到内核空间

	if(buf[0] == '1')
		write_addr(PE_ODR,1<<24);
	if(buf[0] == '0')
		write_addr(PE_OER,1<<24);

        注意使用copy_from_user。应用程序所处的用户内存空间有分页设计，传过来的指针，如果在内核空间内访问会因为所处的页不一样而报错。

         我们这里是简单粗暴的判断传过来的第一位数据，后面应用程序只要使用write(dev_file, "1", 1);就可以点亮led。

        write_addr（）是上一篇文章内就写好的，用于操作底层寄存器的函数，这里给寄存器赋值以控制io输出。

4 登记所有操作函数

         定义一个file_operations结构体，指向我们定义好的对应操作函数。后面我们会将这个结构体用api向系统登记。

static struct file_operations led_operations ={
	.owner	= THIS_MODULE ,
	.write 	= dev_write
};

驱动初始化

         上一篇教程的初始化部分，我们啥都没做，这里我们补上未做的那些事。

         驱动初始化时，需要做3件事

1. 向系统申请一个设备号，
2. 将设备号和文件操作函数绑定
3. 创建一个设备节点并与设备号绑定（应用程序要操作的那个文件）

0 添加存储信息结构体

         首先我们在代码前面添加以下内容：声明两个宏定义，一个是要申请设备号的个数，第二个是要注册的设备名字。然后定义一个结构体，用于后面存储一些申请的信息。

#define CHR_CNT		1		  	/* 设备号个数 */
#define CHR_NAME	"LED_ORANGE2C"	/* 设备名字 */

/* 字符串设备信息记录结构体 */
struct {
	dev_t devid;			/* 设备号 	 */
	struct cdev cdev;		/* cdev 	*/
	struct class *class;		/* 类 		*/
	struct device *device;	/* 设备 	 */
	int major;				/* 主设备号	  */
	int minor;				/* 次设备号   */
}ledchr;

1 申请设备号

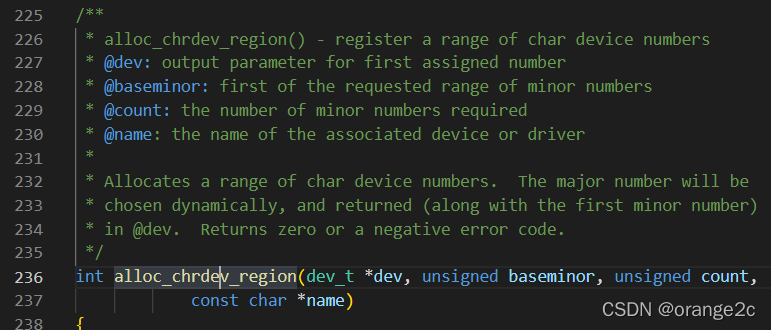

         主要使用下面这条系统api，定义于fs\char_dev.c



         我们在初始化函数led_init内添加以下代码（此处在上一篇教程编写的代码文件下修改，不赘述相同知识点）

    /* 1、申请设备号 */
	alloc_chrdev_region(&ledchr.devid, 0, CHR_CNT, CHR_NAME);	/* 申请设备号 */
	ledchr.major = MAJOR(ledchr.devid);	/* 获取分配号的主设备号 */
	ledchr.minor = MINOR(ledchr.devid);	/* 获取分配号的次设备号 */
	printk("主设备号=%d\n次设备号minor=%d\r\n",ledchr.major, ledchr.minor);

         在加载驱动后，就会申请设备号，并将其显示到屏幕上

2 创建字符设备

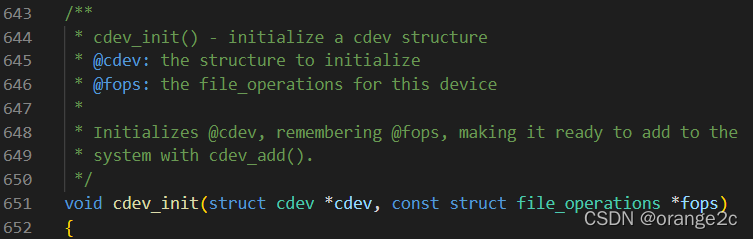

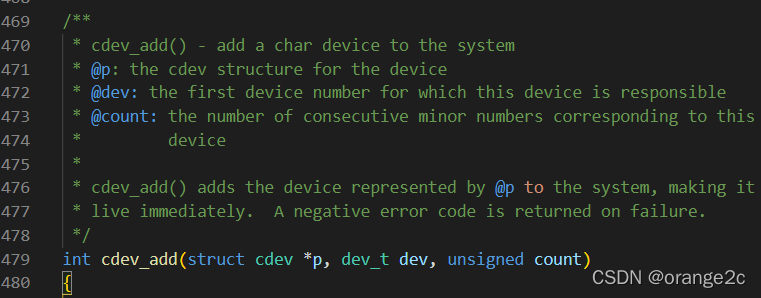

         这一步包括两条api：1使用file_operations结构体创建一个字符设备，2将该字符设备与设备号绑定。这俩的定义都位于fs\char_dev.c





         我们添加以下代码

	/* 2、创建字符设备 */
	ledchr.cdev.owner = THIS_MODULE;
	cdev_init(&ledchr.cdev, &led_operations);  //创建一个cdev
	cdev_add(&ledchr.cdev, ledchr.devid, CHR_CNT);  //将cdev与设备号关联

3 创建设备节点

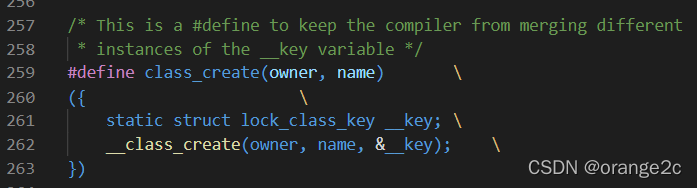

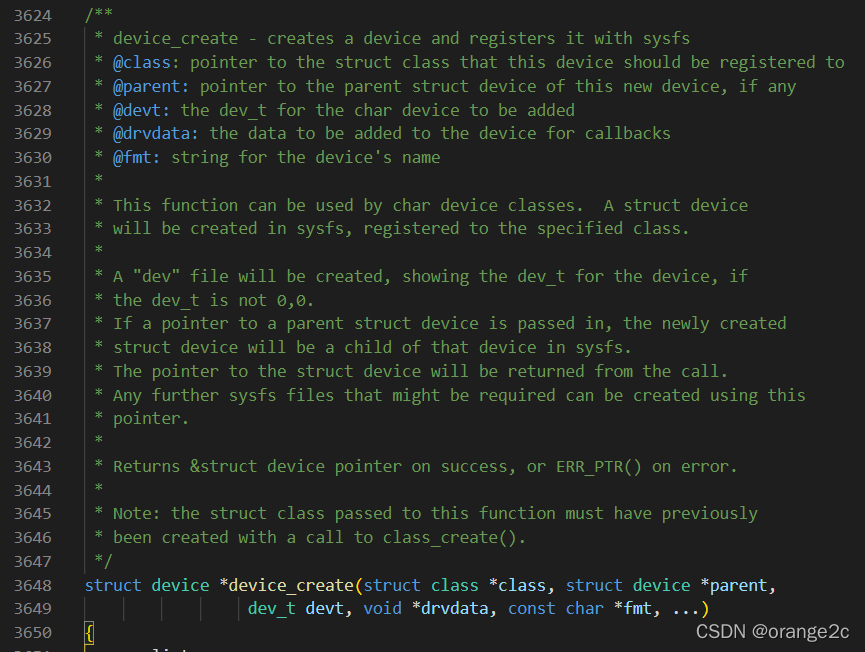

         这一步使用两条系统api：1传入设备名称创建一个设备类，2使用这个类和设备号向系统申请创建一个设备节点

         这里的类不是指c++的类，而是linux自创的一种东西。本函数不仅仅是返回一个创建好的设备类，还会在内核中注册它。本函数定义位于include\linux\device\class.h



  以下api用于创建设备节点，定义位于drivers\base\core.c



   我们添加以下代码，至此，初始化部分结束

	/* 3、创建设备节点 */
	ledchr.class = class_create(THIS_MODULE, CHR_NAME);
	ledchr.device = device_create(ledchr.class, NULL, ledchr.devid, NULL, CHR_NAME);

模块卸载

         初始化写完了，卸载部分也得补充一下。

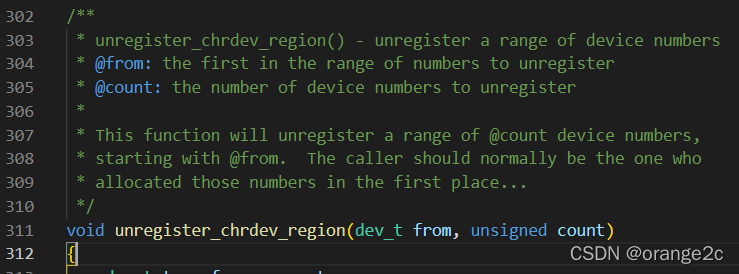

1 注销设备号

   使用这条api，定义位于fs\char_dev.c



 在卸载函数 led_exit中添加如下代码

unregister_chrdev_region(ledchr.devid, CHR_CNT); //注销设备号

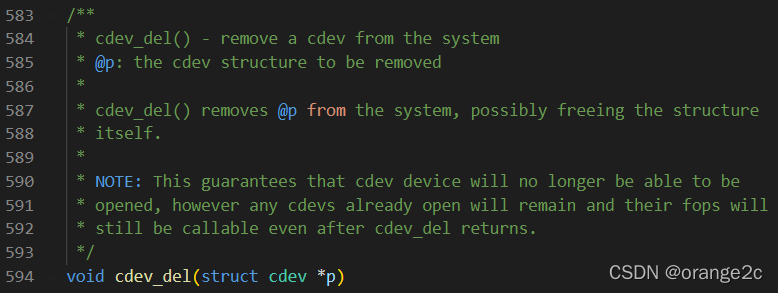

2 注销字符设备

   使用这条api，定义位于fs\char_dev.c



 在卸载函数 led_exit中添加如下代码：

cdev_del(&ledchr.cdev);         // 删除cdev

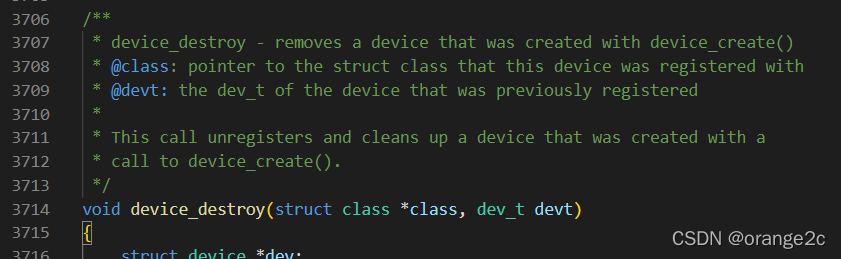

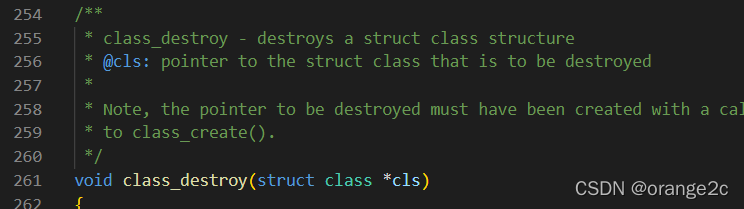

3 删除设备类与设备节点

   删除设备类的api，定义于drivers\base\class.c



    删除设备节点的api，定义于drivers\base\core.c



在卸载函数 led_exit中添加如下代码

	device_destroy(ledchr.class, ledchr.devid);		//注销设备节点
	class_destroy(ledchr.class);	//删除class

至此，驱动部分已经编写完毕了，我们就用上一篇所编写的makefile进行编译生成.ko文件

以上步骤结束后的完整代码

/*
本文件的功能，编写一个驱动，并提供操作接口write，写1点亮led，写0熄灭
*/

#include<linux/module.h>	//驱动模块初始化相关
#include<asm/io.h>		//进行底层io操作相关
#include <linux/cdev.h>
#include<linux/fs.h>

#define CHR_CNT		1		  	/* 设备号个数 */
#define CHR_NAME	"LED_ORANGE2C"	/* 设备名字 */

/*底层寄存器*/
#define PE_OER  ((uint32_t *)0xFFFFFA10)
#define PE_ODR  ((uint32_t *)0xFFFFFA14)

/* 字符串设备信息记录结构体 */
struct {
	dev_t devid;			/* 设备号 	 */
	struct cdev cdev;		/* cdev 	*/
	struct class *class;		/* 类 		*/
	struct device *device;	/* 设备 	 */
	int major;				/* 主设备号	  */
	int minor;				/* 次设备号   */
}ledchr;

static void __iomem *ADDR_ONECE; //给函数临时存储虚拟地址使用
static void write_addr( uint32_t *p , uint32_t  value )
{
	ADDR_ONECE = ioremap( (resource_size_t) p, 4);
	writel(value,ADDR_ONECE);
	iounmap( ADDR_ONECE );
}

static ssize_t dev_write (struct file *filp, const char __user *user_buf, size_t count, loff_t *offt)
{
	static char buf[10]; //定义一个缓冲区数组
	int retvalue = 0 ; //存储函数返回值
	retvalue = copy_from_user(buf, user_buf, count); //将数据从用户空间复制到内核空间

	if(buf[0] == '1')
		write_addr(PE_ODR,1<<24);
	if(buf[0] == '0')
		write_addr(PE_OER,1<<24);

	return 0;
}

static struct file_operations led_operations ={
	.owner	= THIS_MODULE ,
	.write 	= dev_write
};

static int __init led_init(void)
{
	/* 1、申请设备号 */
	alloc_chrdev_region(&ledchr.devid, 0, CHR_CNT, CHR_NAME);	/* 申请设备号 */
	ledchr.major = MAJOR(ledchr.devid);	/* 获取分配号的主设备号 */
	ledchr.minor = MINOR(ledchr.devid);	/* 获取分配号的次设备号 */
	printk("主设备号=%d\n次设备号minor=%d\r\n",ledchr.major, ledchr.minor);

	/* 2、创建字符设备 */
	ledchr.cdev.owner = THIS_MODULE;
	cdev_init(&ledchr.cdev, &led_operations);  //创建一个cdev
	cdev_add(&ledchr.cdev, ledchr.devid, CHR_CNT);  //将cdev与设备号关联

	/* 3、创建设备节点 */
	ledchr.class = class_create(THIS_MODULE, CHR_NAME);
	ledchr.device = device_create(ledchr.class, NULL, ledchr.devid, NULL, CHR_NAME);

	write_addr(PE_ODR,1<<24);
	printk("加载驱动\r\n");
	return 0;
}

static void __exit led_exit(void)
{
	unregister_chrdev_region(ledchr.devid, CHR_CNT); //注销设备号
	cdev_del(&ledchr.cdev);		// 删除cdev
	device_destroy(ledchr.class, ledchr.devid);		//注销设备节点
    class_destroy(ledchr.class);	//删除class
	write_addr(PE_OER,1<<24);
	printk("驱动卸载\r\n");
}

module_init(led_init); //登记模块加载时要执行的函数
module_exit(led_exit); //登记模块卸载时要执行的函数

MODULE_LICENSE("GPL");

查看驱动信息

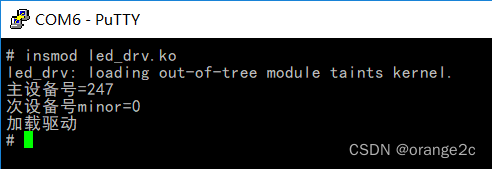

      首先我们使用insmod命令加载驱动，显示信息如下，我们申请到的主设备号是247



    我们使用以下命令，查看系统加载的所有设备

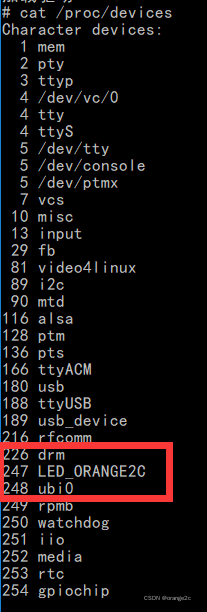

 cat /proc/devices

 可以看到设备号247是我们申请的LED_ORANGE2C



接下来我们切换系统路径至/dev

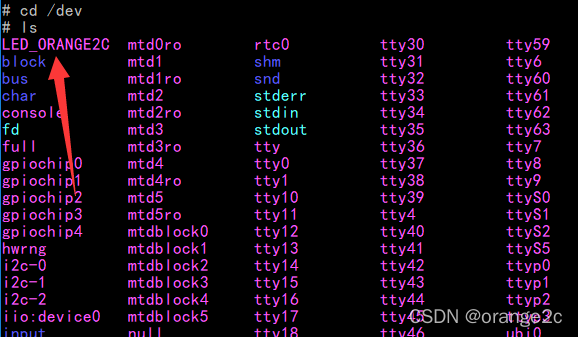

         可以看到第一个文件就是我们刚刚驱动所申请的设备节点，所有设备都会在这创建一个节点，这些不是真的文件，对他们进行open write read等操作时，会被系统转换为调用驱动中的对应函数。我们等下会编写一个测试程序，打开这个文件，并用write往里写东西。



测试

1 编写测试程序

         程序如下，主要思路就是打开/dev路径下的设备节点，往里写数据。我们刚刚在驱动内编写了if判断，如果传入数据的第一个字符是’1’就点亮led，如果是’0’就熄灭。

         使用sleep函数作为延时，这样就完成了一个控制led闪烁的程序

#include <stdio.h>
#include<fcntl.h>
#include<sys/types.h>
#include<sys/stat.h>
#include <unistd.h>

char *devname = "/dev/LED_ORANGE2C"; //设备节点

int main()
{
	int fd;
	fd  = open( devname, O_RDWR); //以可读写模式打开设备
	if(fd < 0){
		printf("打开错误\r\n");
		return 0;
	}
	for( char i=0; i<3; i++ ) //控制led闪烁
	{
		write(fd, "1", 1);
		printf("点亮\r\n");
		sleep(5);

		write(fd, "0", 1);
		printf("熄灭\r\n");
		sleep(5);
	}
	close(fd); //打开文件后要关闭文件，（虽然我们没写对应的close函数
	return 0;
}

2 编译测试程序

         在电脑上使用以下命令进行编译，含义是使用gcc交叉编译器，将test.c 编译为可执行文件test。  最后加上-static表示将所用的库都编译进去而不是动态链接，防止因为嵌入式linux中缺少对应库而运行出错。

arm-linux-gnueabi-gcc test.c -o test -static

3 运行测试程序

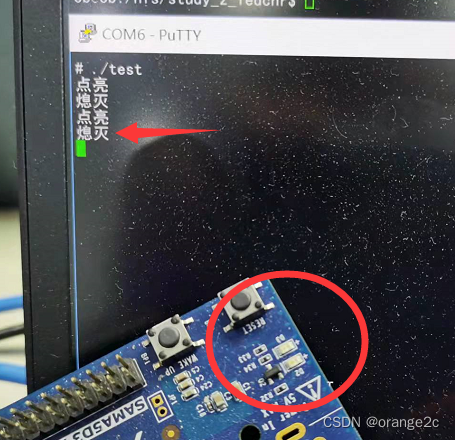

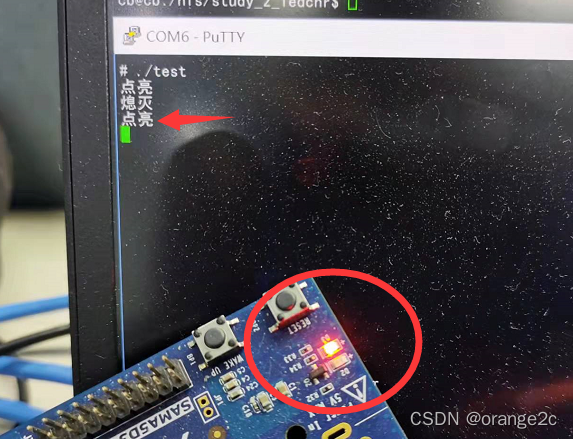

         我们把编译后的可执行文件传输到嵌入式linux中，并在嵌入式linux中执行，结果如下





本篇教程结束，欢迎阅读本系列的下一篇：    编写中，先占位
