群晖双网口虚拟机openwrt主路由二级路由拨号上网配置

最新推荐文章于 2024-05-26 23:56:38 发布
最新推荐文章于 2024-05-26 23:56:38 发布
阅读量1.9w 收藏 30
点赞数 2
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43868990/article/details/108751856
版权

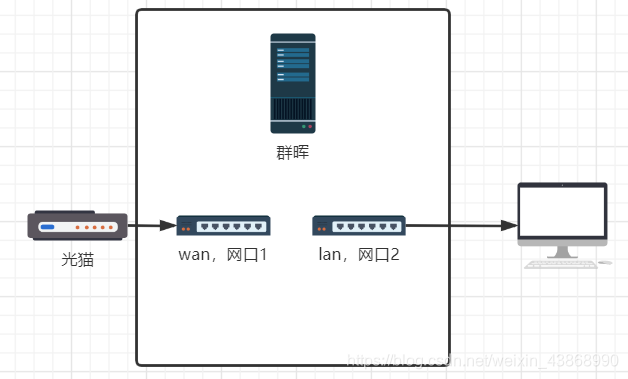

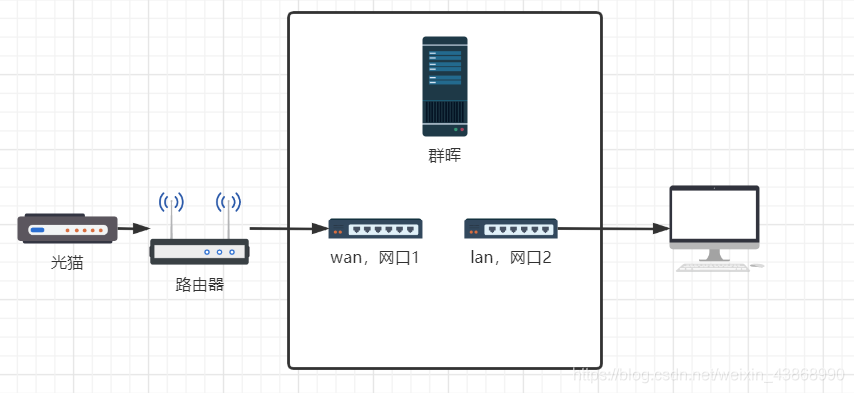

最终目的如下图:

在这里插入图片描述

目录

一. 虚拟机套件配置
二. openwrt安装
三. openwrt配置

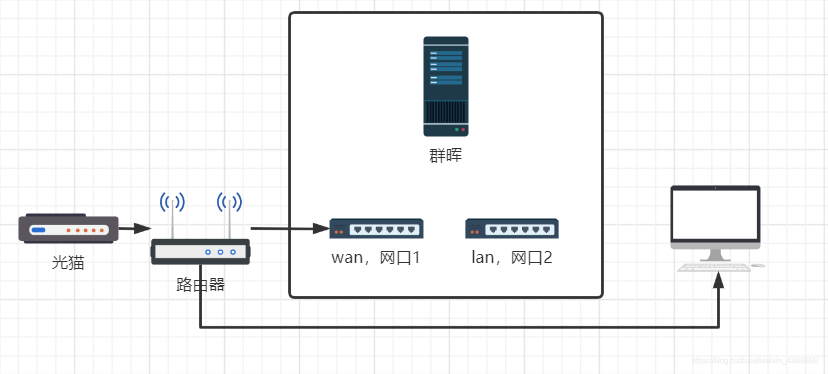

首先按照下图连接设备
在这里插入图片描述

一、虚拟机套件配置

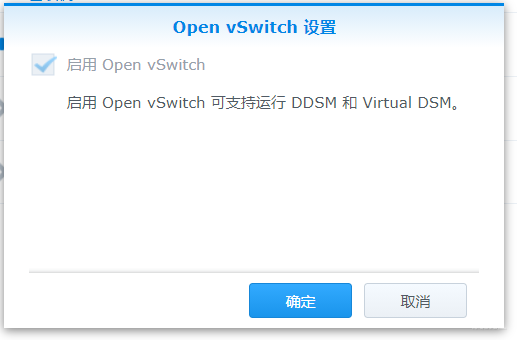

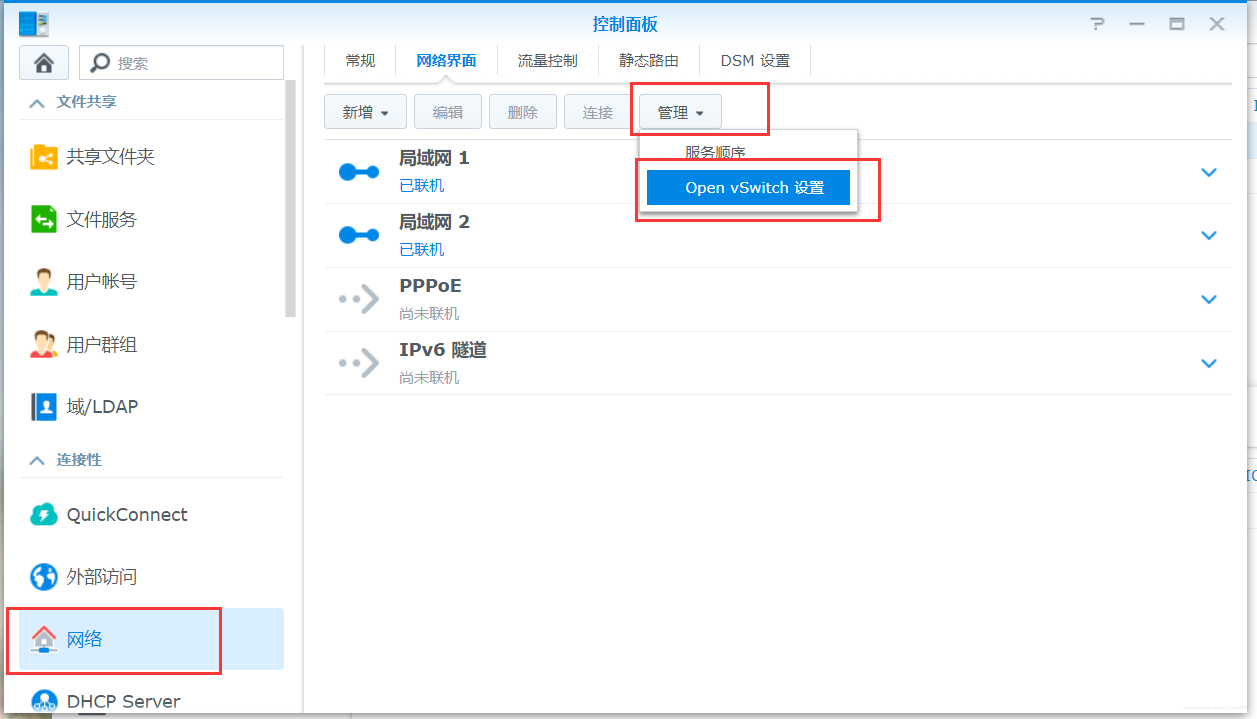

1.1 安装虚拟机套件后，在控制面板开启open vSwitch

在这里插入图片描述
在这里插入图片描述

1.2 配置虚拟机网络
思路：将来，我的局域网1的网口接在路由器上，局域网2接在电脑上（如下图）

在这里插入图片描述

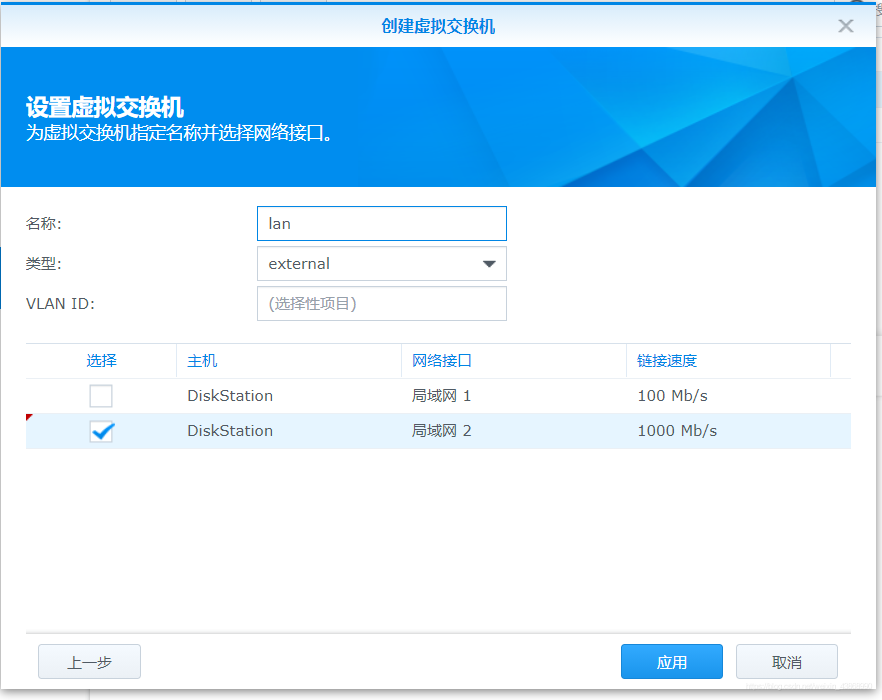

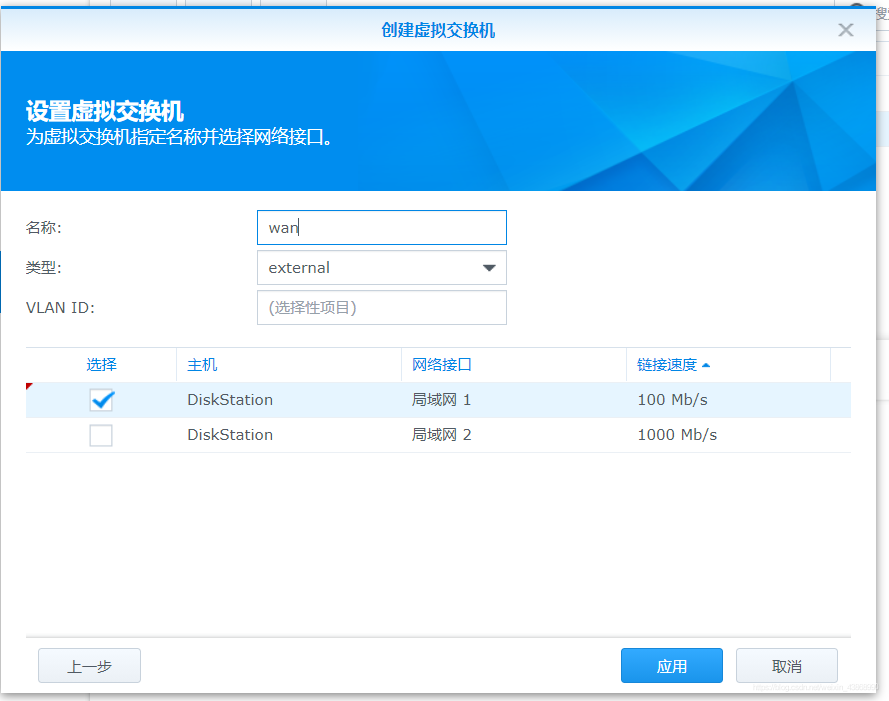

打开虚拟机套件，删除全部网络接口，添加wan和lan，wan选网口1，lan选网口2

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

二、openwrt安装

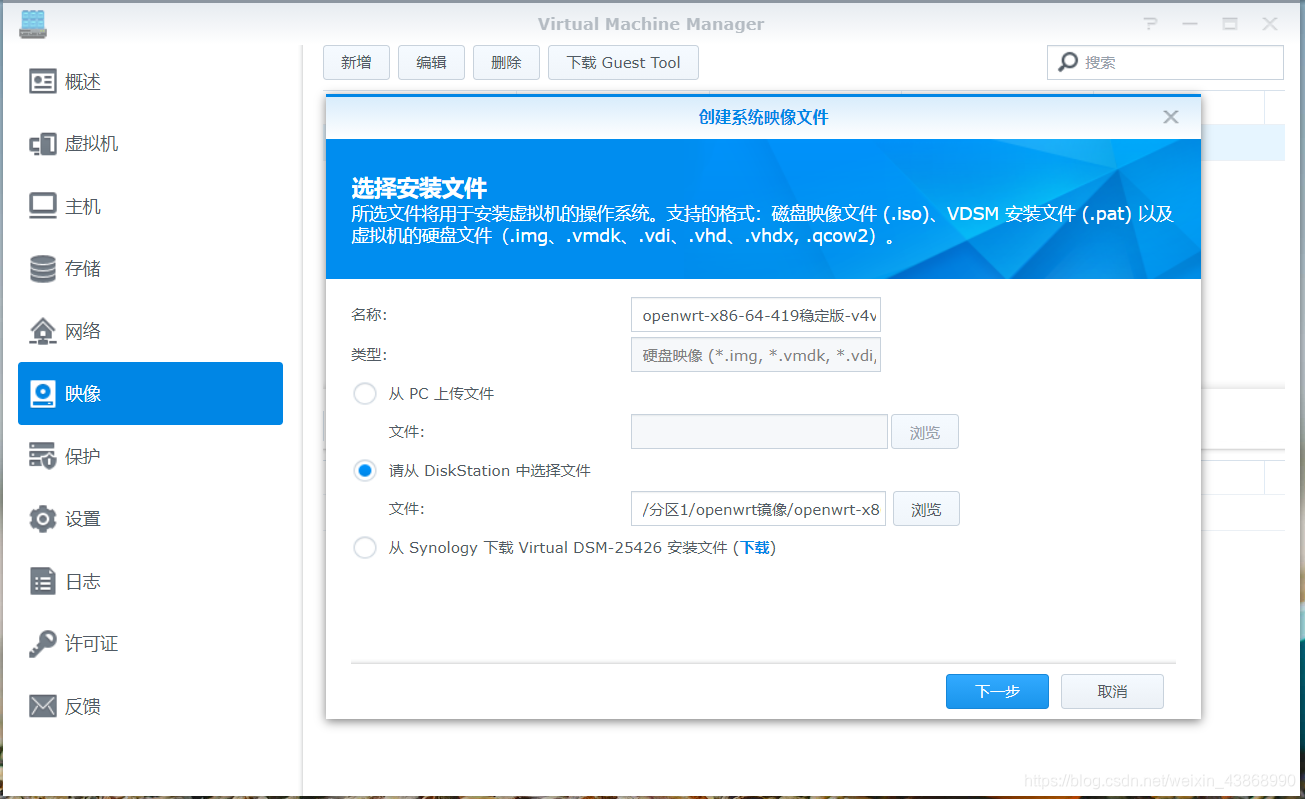

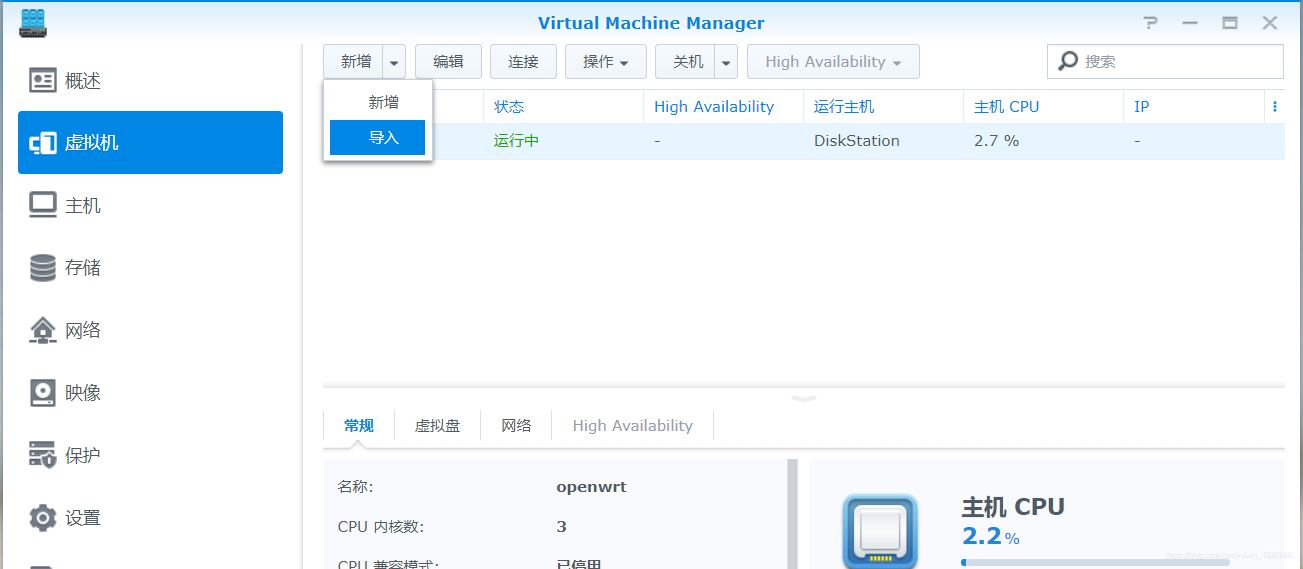

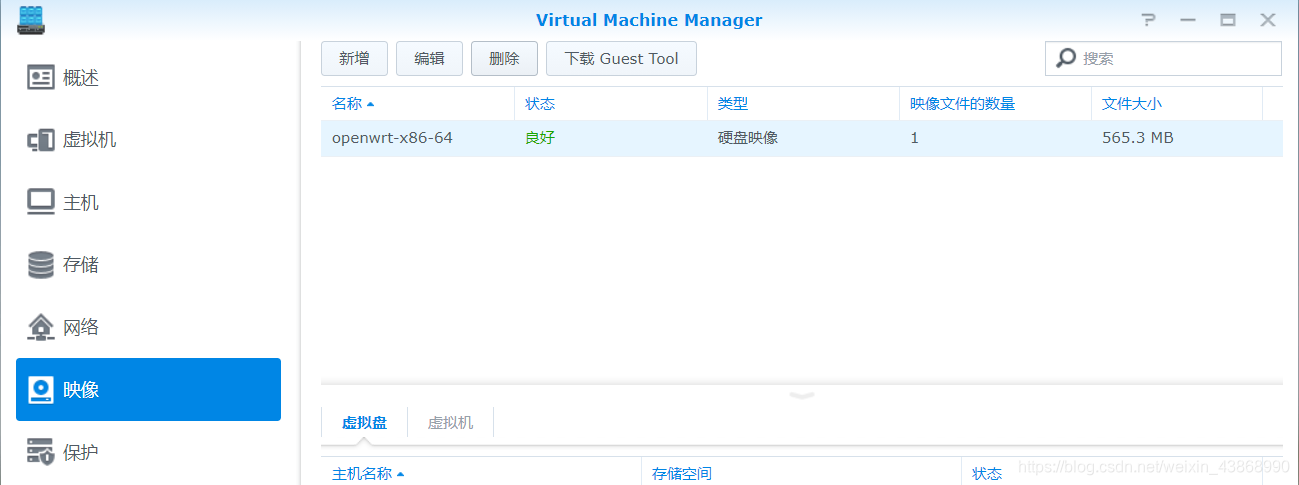

2.1导入openwrt.img镜像

在这里插入图片描述
在这里插入图片描述

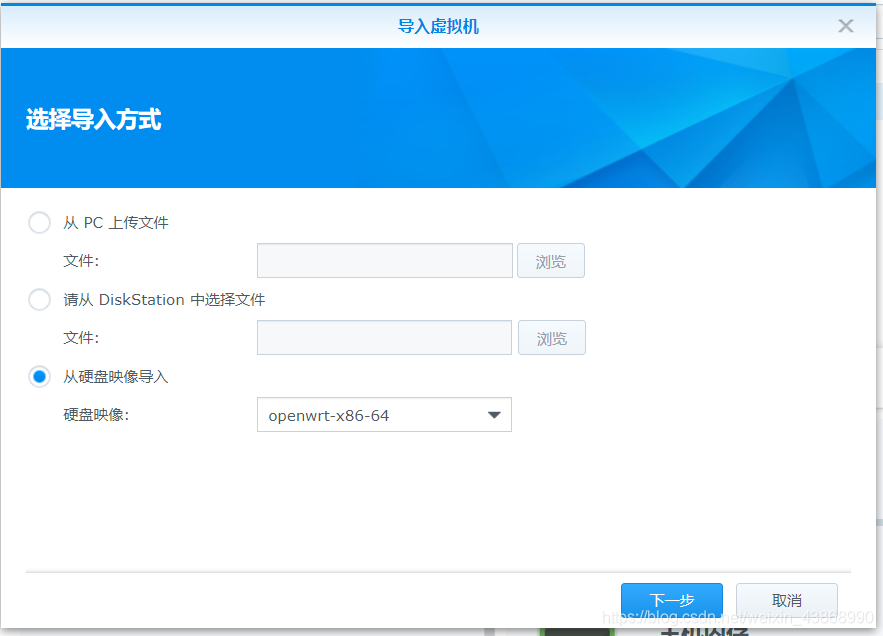

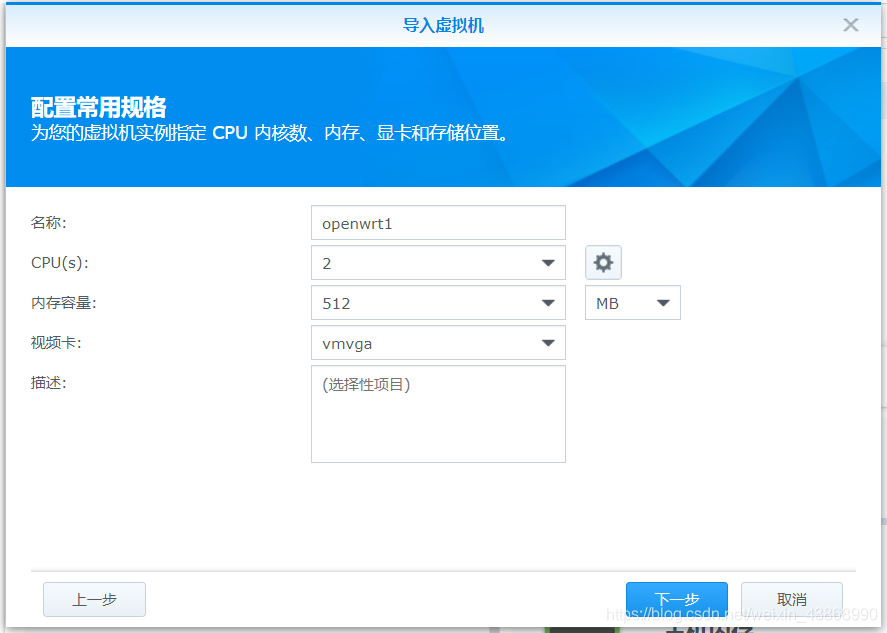

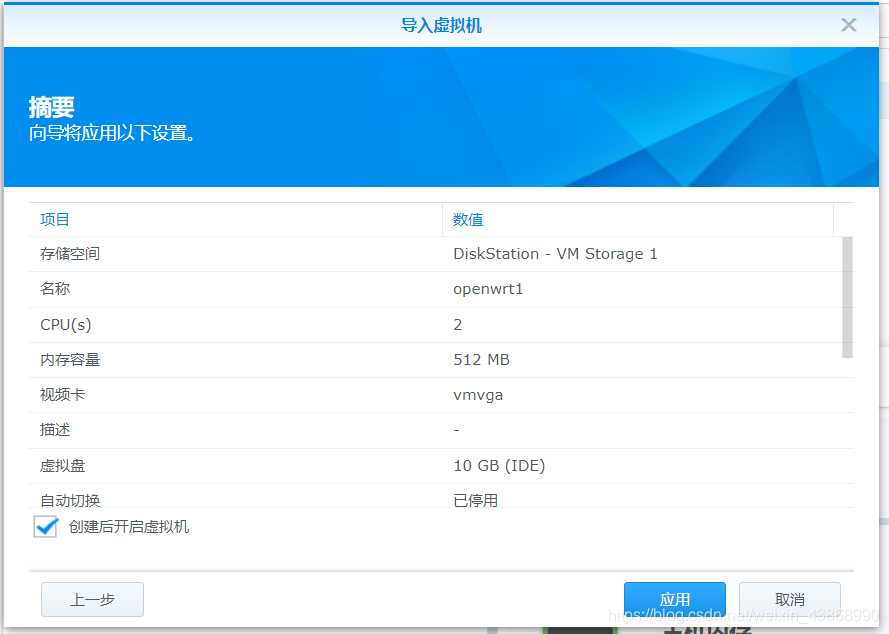

2.2 安装openwrt

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

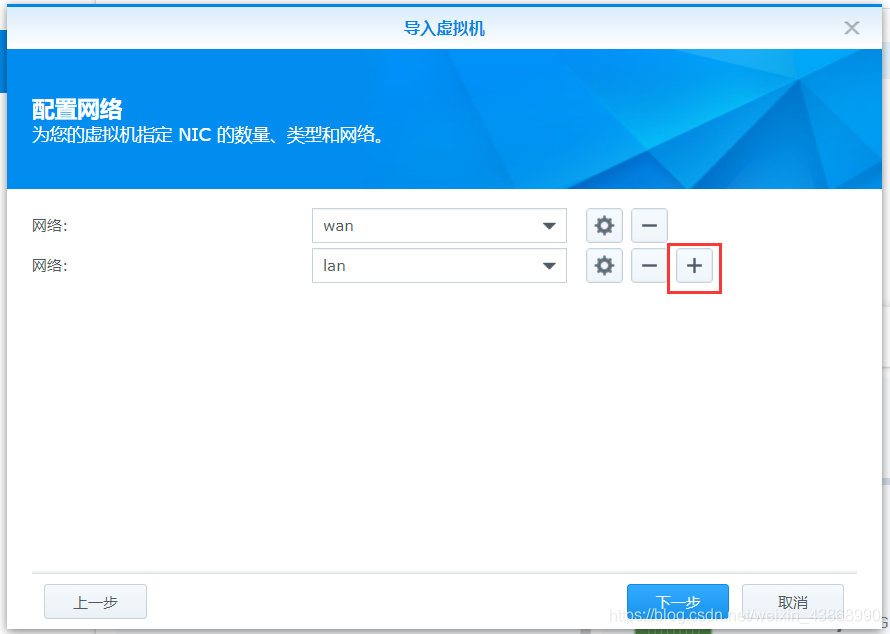

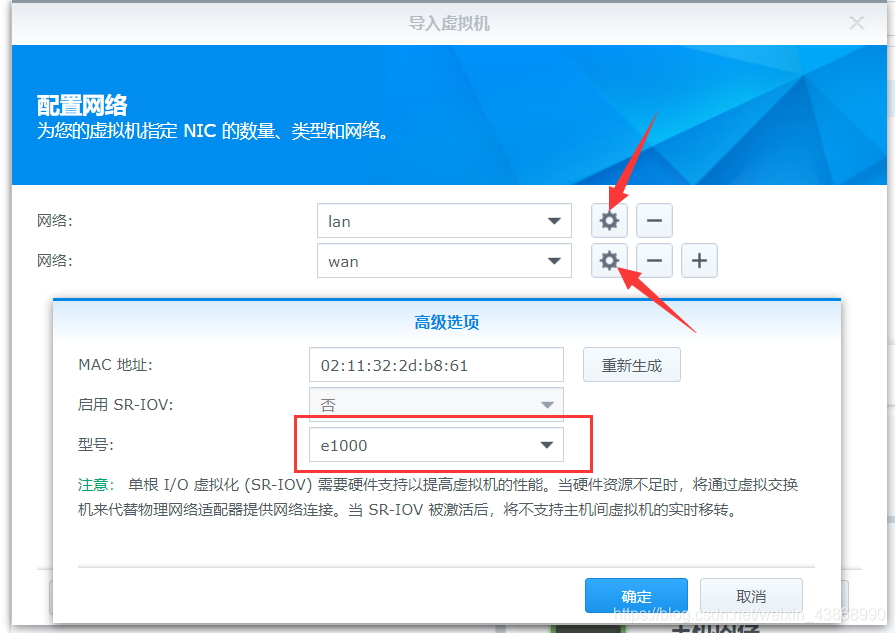

添加网口，设置网口型号e1000

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

启动openwrt虚拟机

三、openwrt配置

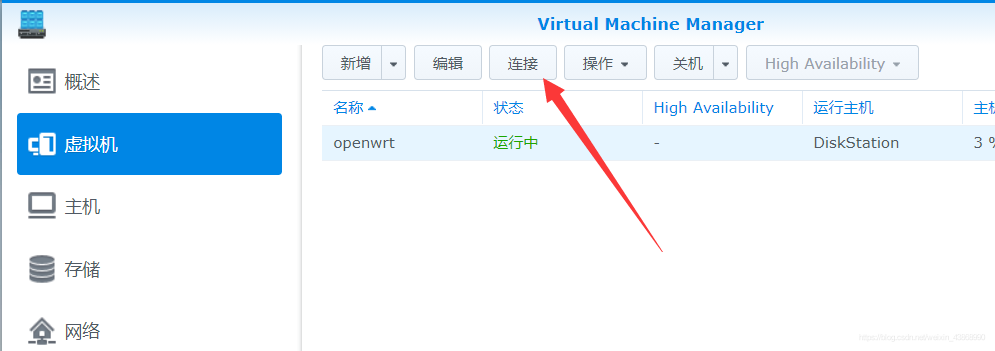

3.1 连接openwrt

在这里插入图片描述

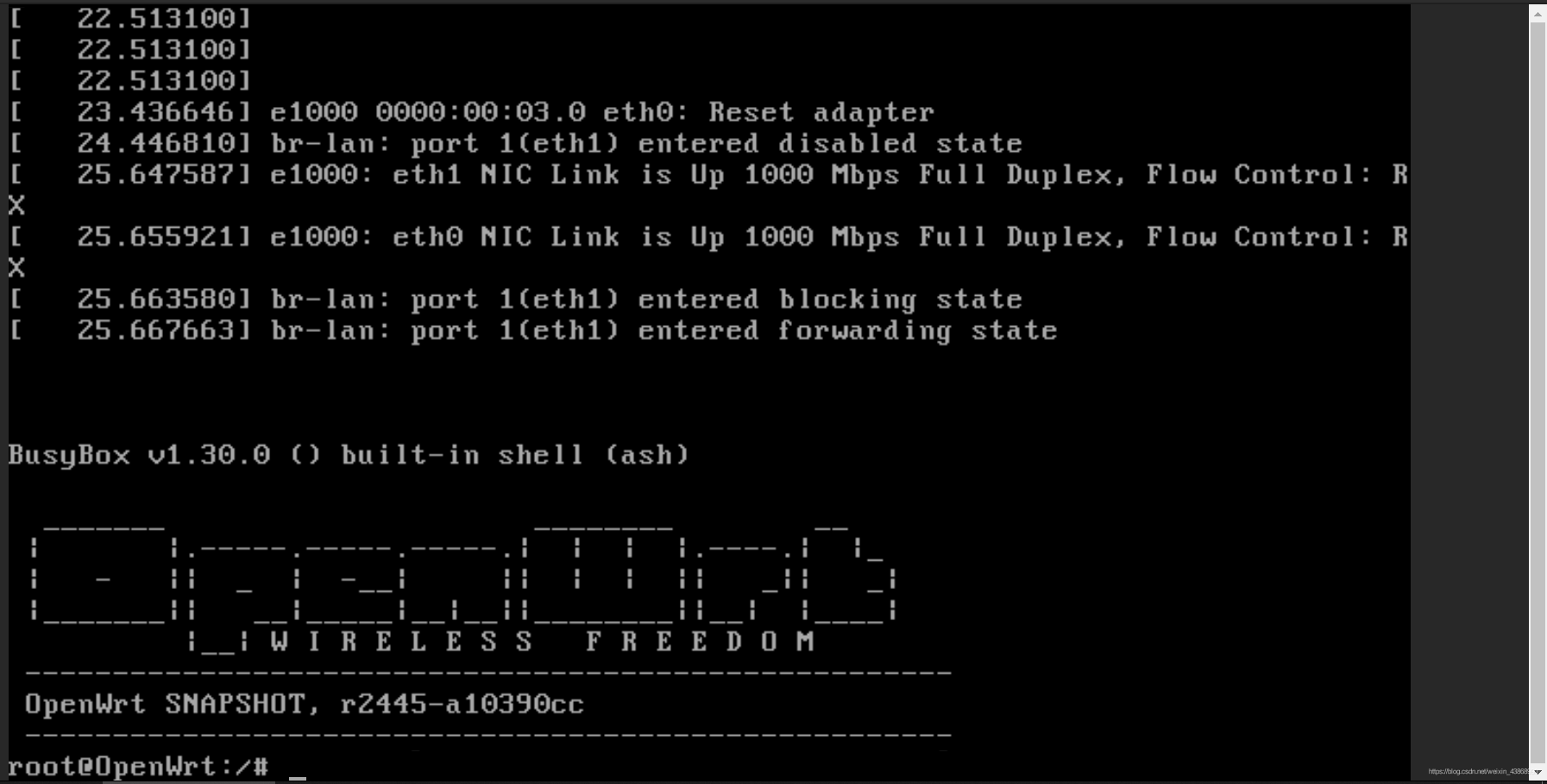

进去网页后，等他跑完开机代码，按一下回车

在这里插入图片描述

输入以下代码
vi etc/config/network
出现以下接口配置

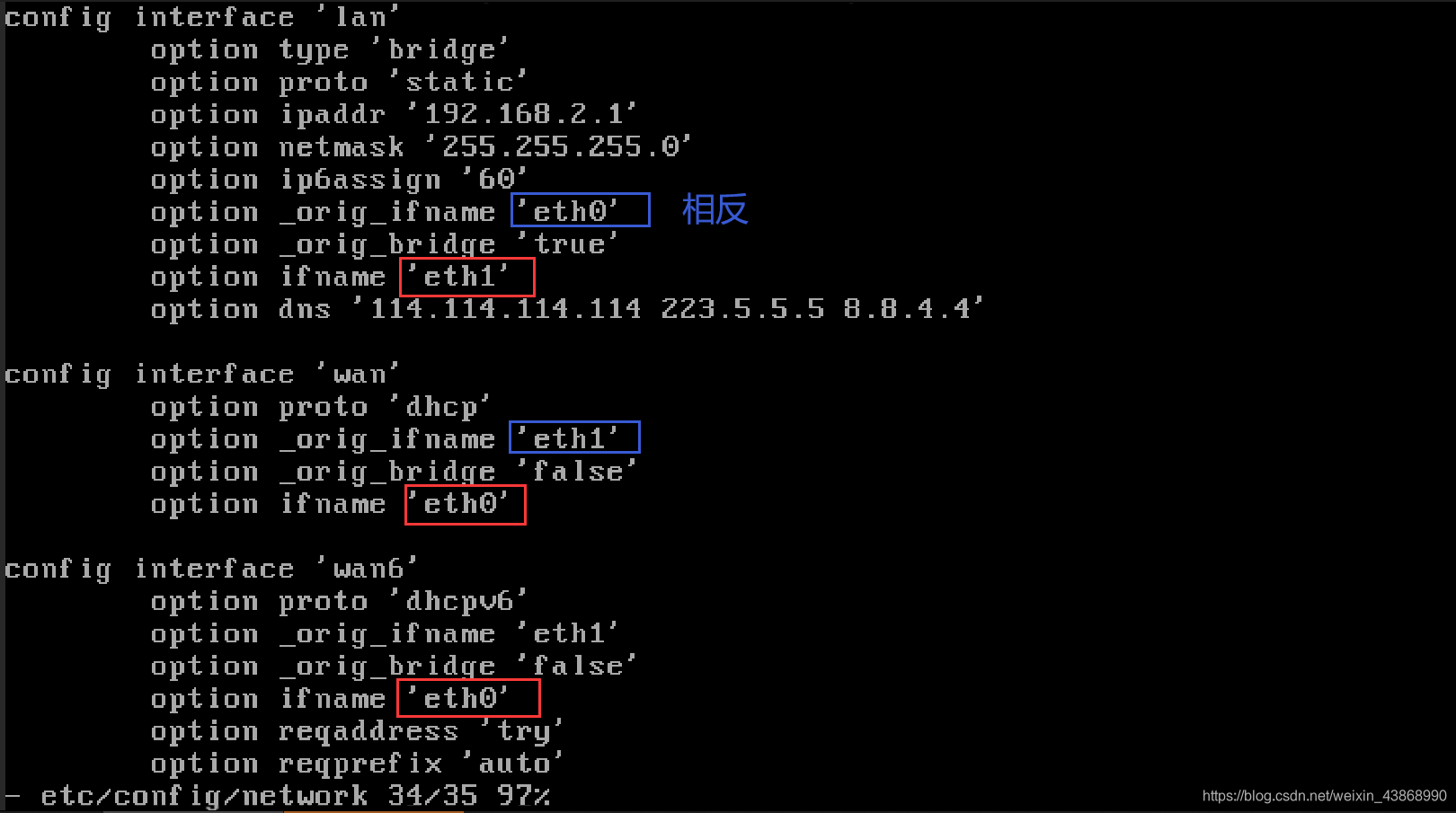

上下左右键移动光标，“i”键进入编辑模式，修改成下图的配置，我这里eth0是对应群晖的网口1（不排除个别机器的eth0和1刚好相反，相反请自行调换，这里eth0不代表物理主板的1号网口，应该是指虚拟机添加的网口）

在这里插入图片描述

“ESC”键退出编辑模式，输入“：wq”，按回车退出配置文件，然后关闭openwrt虚拟机，重启群晖机器
重启完后，lan口插入电脑，应该就能自动DHCP分配ip了，如果未能识别网络，那就证明你的eth0和1反了，重新按照3.1步骤操作，对调eth0和1序号

完成

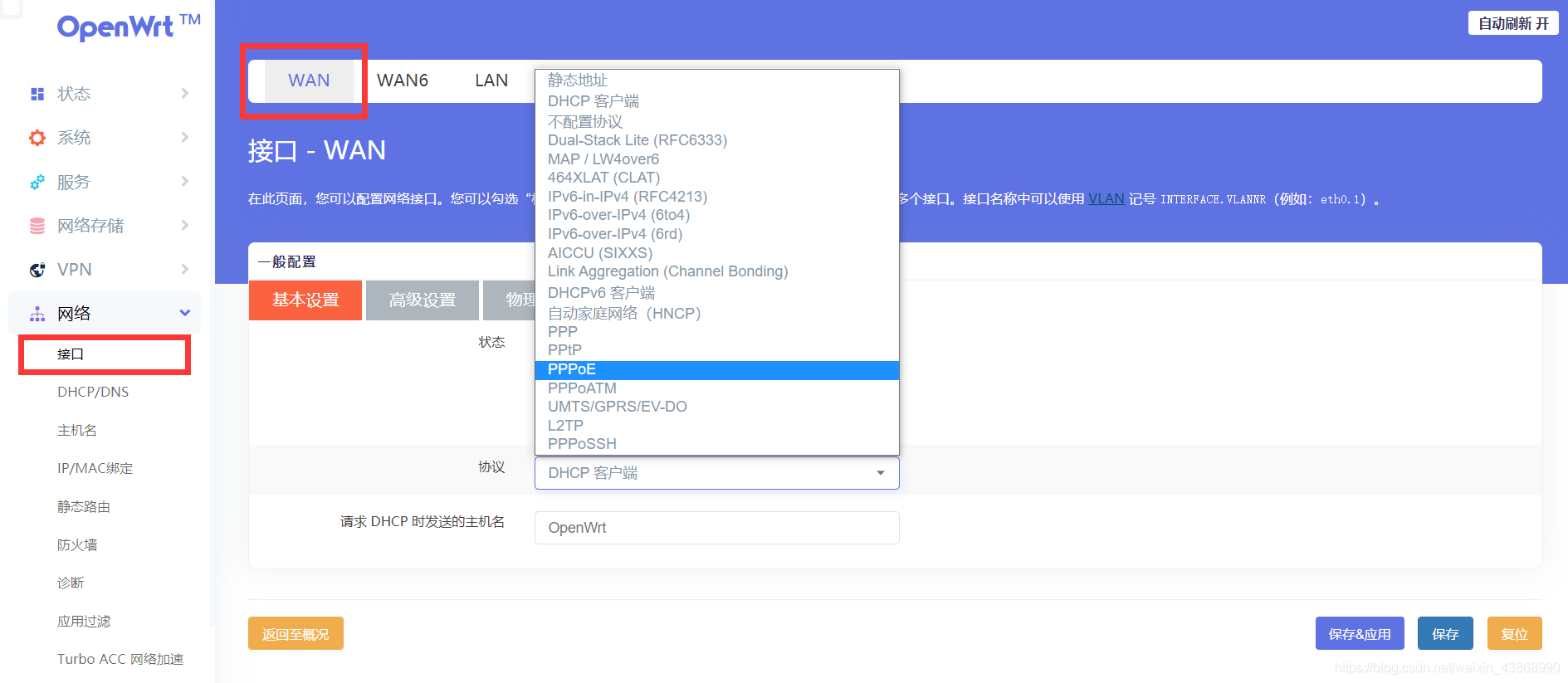

进入到openwrt后台，把wan口的DHCP模式换成PPPOE拨号，接到光猫就行了

在这里插入图片描述
在这里插入图片描述
