1.左侧工具栏

1.1直线画图指令

1.1.1 直线

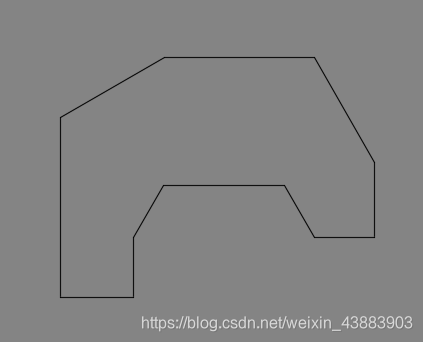

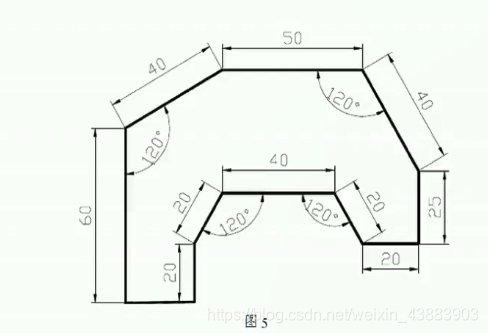

练习1

键盘输入L：画直线
可指定起始点位置，如：键入0 tab 0 ，即为原点位置。
可指定线段长度和角度，tab键切换长度or 角度，
角度一般以水平方向为起始位置。
回车表确定
当线段数>=2时，下方“键入命令”处会有闭合 C/放弃 U选项。

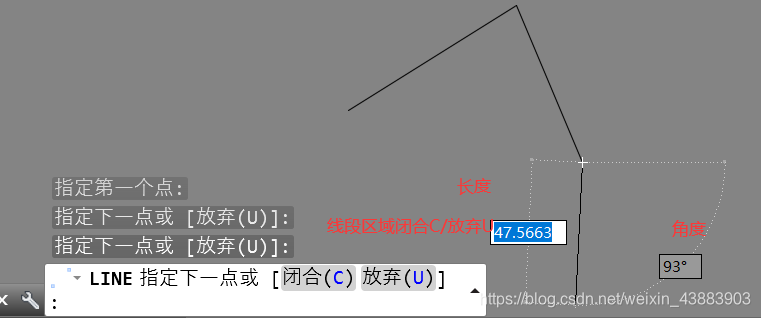

如下图

1.1.2 构造线

作参考线，用的比较少。
正框选和反框选
自左向下 ：正框选
自右向上 ：反框选

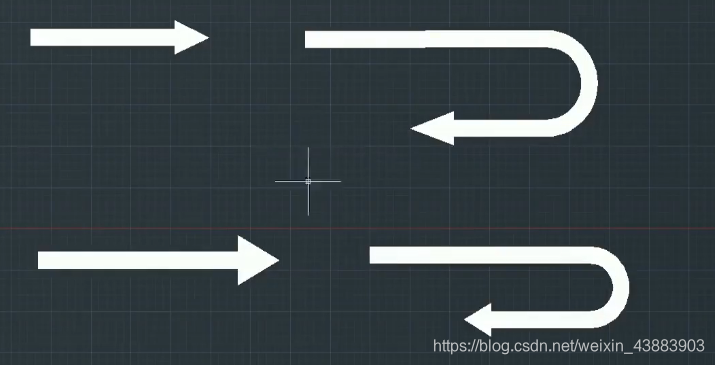

1.1.3 多段线

快捷键：PL
所有线段作为一个整体可以被选中
且有以下四种选项。

练习2

1.1.4 辅助命令

1. 推断约束：提示线段的关系，如 水平、重合、垂直…

2. 捕捉模式（F9）：在栅格状态下，画线段捕捉交叉点。

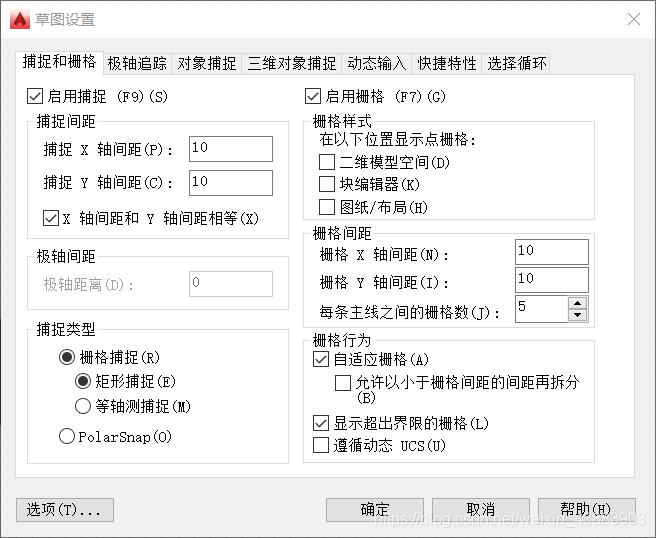

   捕捉间距的设置

   其中 极轴追踪和对象捕捉较为重要，值得留意。

3. 显示栅格

4. 正交限制：可以画水平/垂直的线，也可以在画直线时按住shift键，也可画水平/垂直的线。

5. 极轴追踪（F10）：or call 追踪极轴。

6. 对象捕捉：可选择捕捉的是中点、端点、垂足、切点等，可选取部分点开，全部点开可能影响画图操作。

7. 动态输入：在绘制时的提示

8. 显示/隐藏线宽，透明度在图层中应用。

1.2多边形工具

1.2.1 多边形

在选择“多边形”指令时，

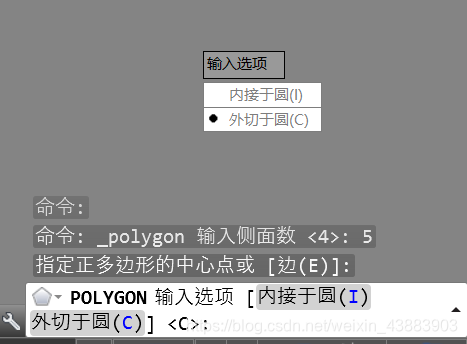

法1 ，指定圆心到边的距离，选择“外切于圆”/“内接于圆”
法2，键入“E”，指定边长画出正多边形

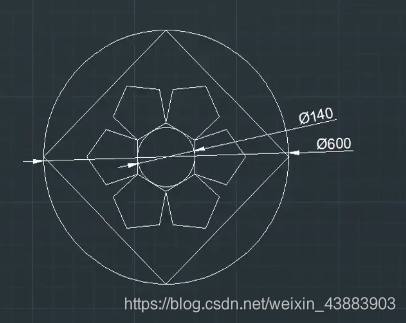

练习3

强调：完成一次绘制后，再次回车可重复执行上次的命令。
绘制正多边形的命令为’‘POL’’

1.3矩形

快捷键：REC

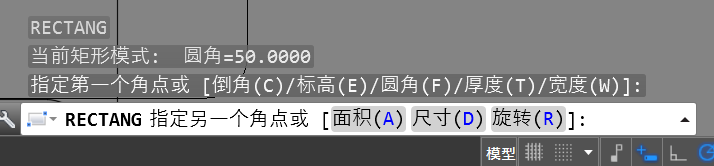

<矩形命令中关注倒角、圆角、宽度
厚度用于三维

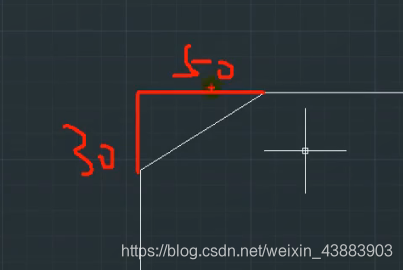

选择‘倒角’后有 第一倒角距离，和第二倒角距离，在上图可以看出两个倒角距离示意。

1.4 圆弧和圆及修剪工具

圆弧：’‘ARC’‘快捷键
指定三个点or 指定圆心和半径 画圆弧。
修剪工具：’‘TR’’
使用时，TR+回车
针对于线段与线段之间有交叉的情况，若无交叉，则无法修剪。

圆：’‘C’'快捷键
默认输入圆的半径，or 键入’D’后输入圆的直径画圆。

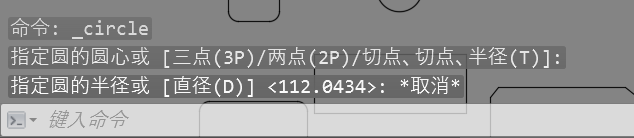

画圆的三种方式:
3p[指定三点]：即 圆的内接三角形
2p[指定两点]：即 圆的直径
T[切点，切点，半径]：

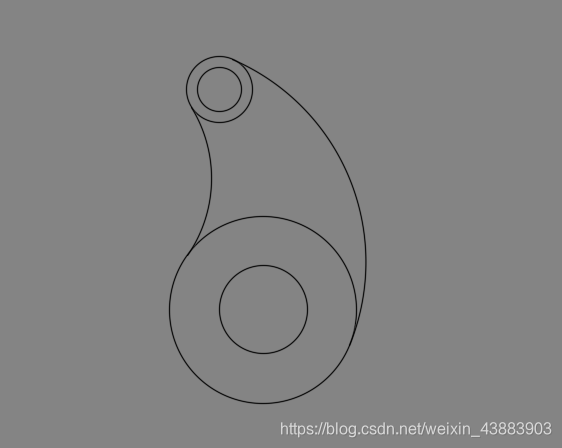

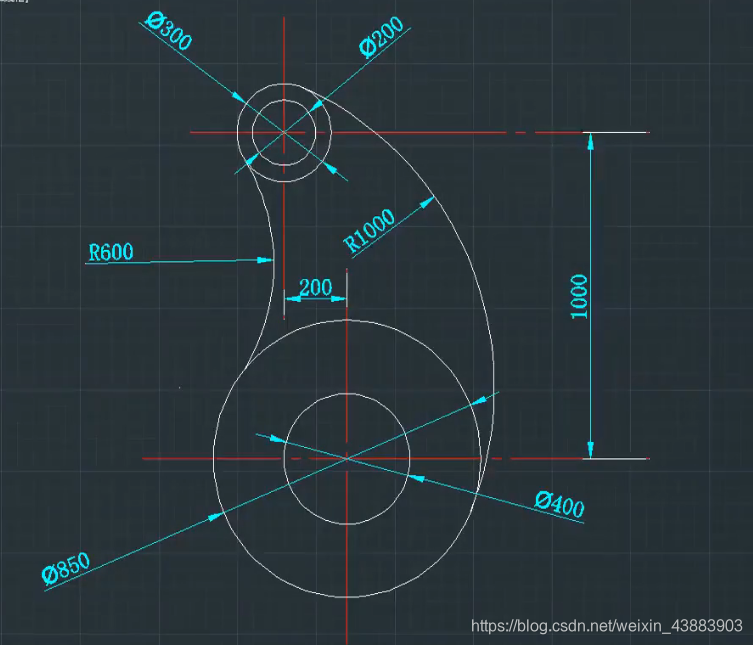

练习4

椭圆命令：

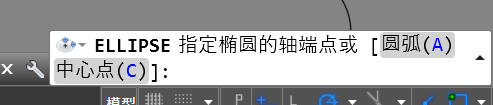

长轴半轴
创建椭圆C /椭圆弧A

1.5 修订云线和样条曲线

修订云线 ：作为一个标识
样条曲线：一定弧度的曲线

1.6 块、图案填充、多行文字

1.块
作为一种类似模板的东西存在

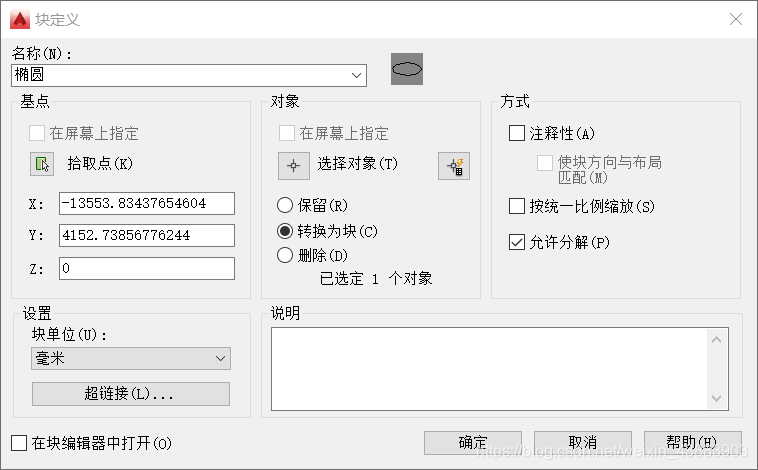

创建块，如下图

插入块
与通用的crtl+C/ctrl+V复制粘贴的区别，复制粘贴的图形拾取点默认左下角，创建块可指定拾取点。

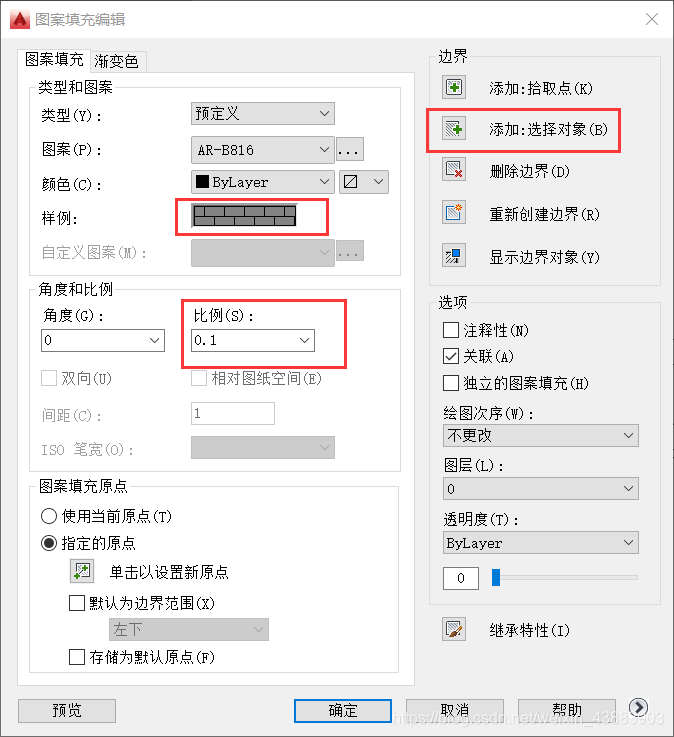

2.图案填充

渐变色不常用，由于CAD 一般是黑白图纸
3.多行文字

2. 右侧工具栏

2.1 删除/ 复制 /镜像

右侧工具栏的复制粘贴，可添加拾取点，从而拼接移动图形。
镜像：选择对象，选择镜像点和线。

2.2 偏移工具

偏移+圆角

练习5

使用修剪工具时，点击修剪后再点一下回车，即可进行修剪。

2.3 阵列

矩形阵列
环形阵列

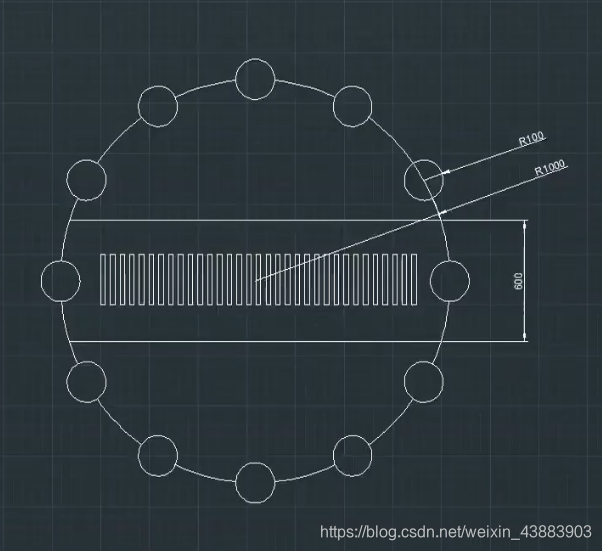

练习6

2.4 移动、旋转、缩放、拉伸、修剪、延伸

对于一根直线： 某些点可以是拉伸
修剪与延伸
拉伸，反框选拉伸部分，之后空格，选择一个拾取点，之后可以进行拉伸。
修剪：先点击修剪，之后空格，之后点击需要修剪的直线部分。
延伸：先点击延伸到的直线，空格，再点击需要延伸的直线。

2.5 图层

1.三要素

颜色、线型、线宽
线型比例因子快捷键‘LTS’

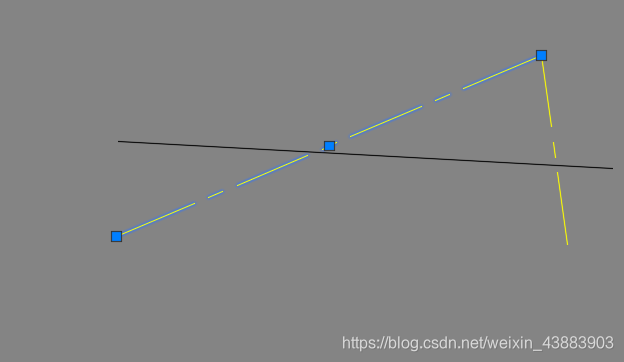

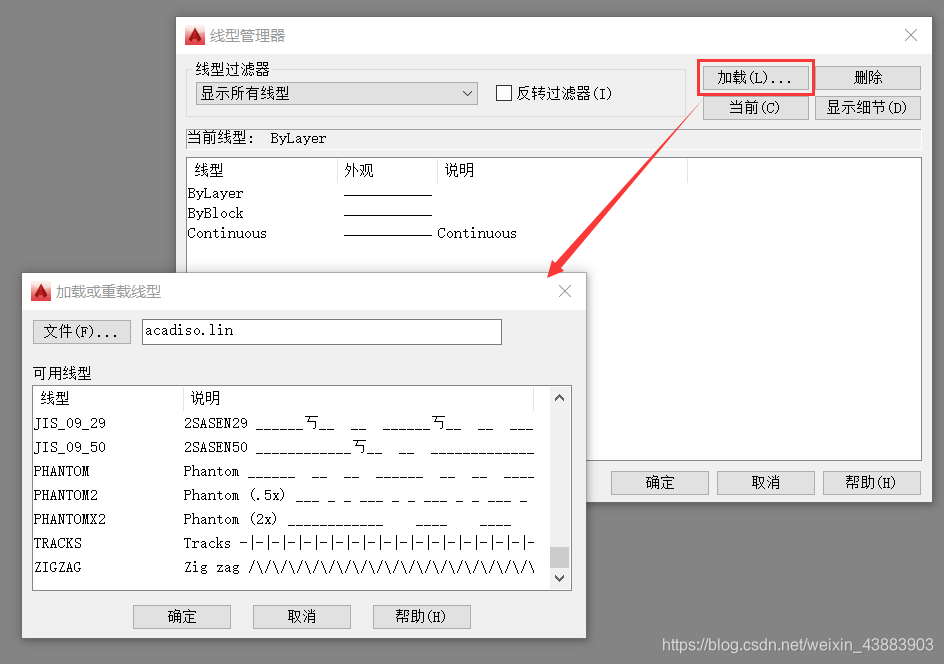

自定义选择线型：操作如下

如下图修改颜色和线型、线宽做出一条直线


2. 图层

图层特性管理器：

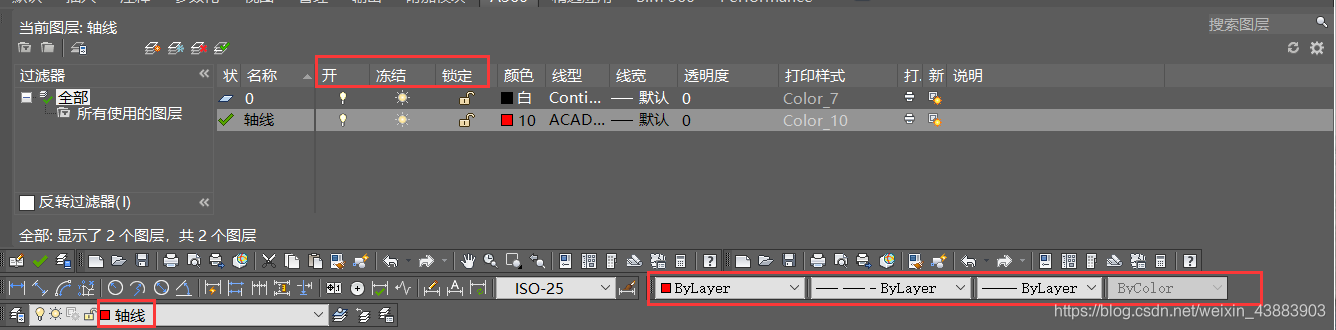

图层的三种状态：开/冻/锁定
当前为轴线图层，
当线型、线宽、颜色设定为Bylayer时，改变图层，则线型、线宽及颜色改变为与当前图层在图层管理器内的线型、线宽、颜色一致的选项。
若自定义 不是设定为Bylayer时，操作者可自己选择线型、颜色及线宽，不过一般为了操作方便和区分，都设置为Bylayer

2.6 标注

线性标：线段为 水平or 垂直
对齐标注
半径标注
直径标注
角度标注

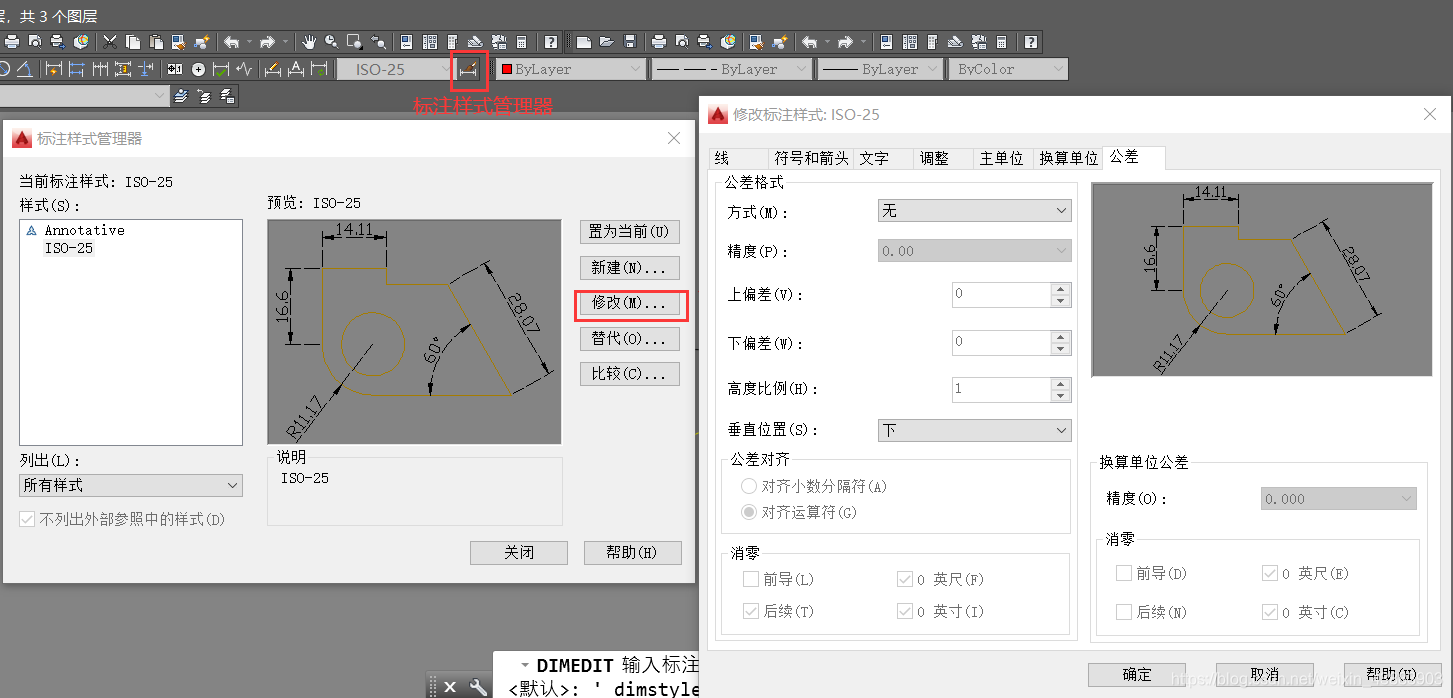

标注显示太小，‘标注样式’/D+回车，进入标注样式管理器，线、符号和箭头、文字这三项一般不用更改。

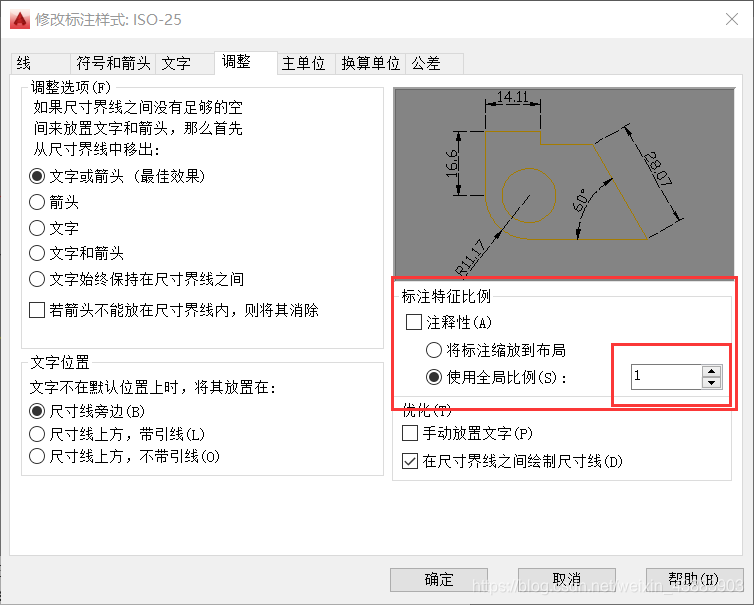

在调整里面修改标注特征比例即可，修改全局比例，就可以解决标注 过小/过大 的问题。

下图显示标注样式：对齐，角度，线性

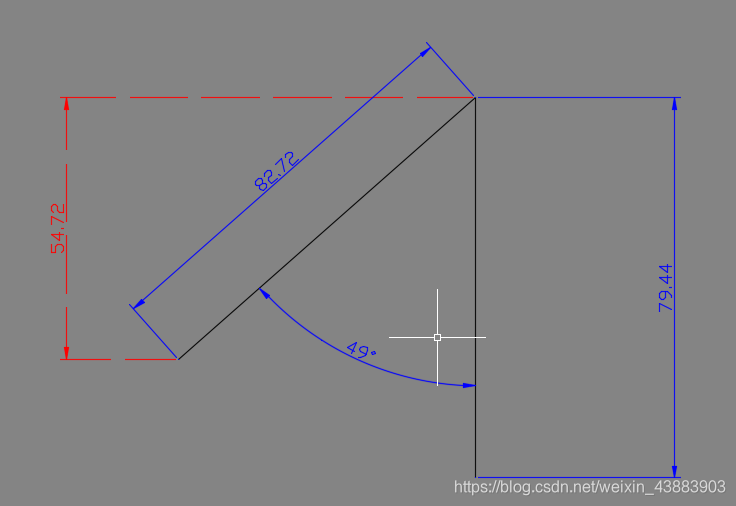

下图的红线标注表示 线性标注在对倾斜直线做标注时存在的问题，则 ，对于倾斜直线应该使用 “对齐标注”。
