欧姆龙温控仪EC55-RX2ASM的使用

一、实例任务
要求设定温度25度的时候控制输出（端口1、2）超过2度滞后1度辅助1输出（端口7、8）超过5度滞后1度辅助2输出（端口9、10）
二、任务实施

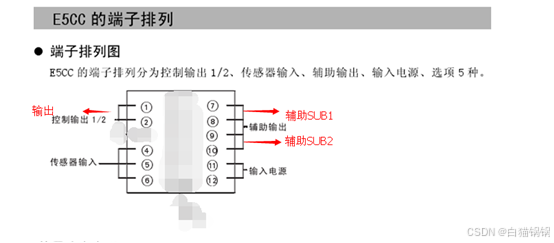

1、硬件接线
端口11、12接交流220V 端口1、2接输出 端口7、8接辅助输出1 端口9、10接辅助输出2
2、参数设置
主界面按上调键调到30
设定菜单（按 菜单键3秒）：
IN-T输入类型改为2（铂电阻）（默认值为5为热电偶输入）
CNTL改为onoff（开关量）（默认值为onoff）
OREV正反转改为or-d正（默认值为or-r反向运行）
ALH1设为1（辅助输出1滞后1度）
ALH2设为1（辅助输出2滞后1度）
操作菜单（按模式键 ）：
AL-1报警值1设为2 超过2度辅助1输出
AL-2报警值1设为5 超过5度辅助1输出

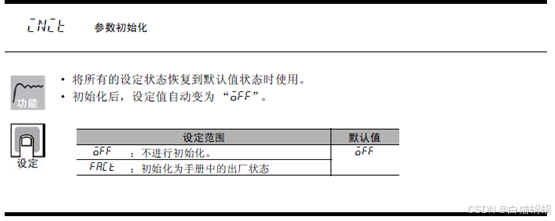

二、恢复出厂值操作步骤（参数初始化）

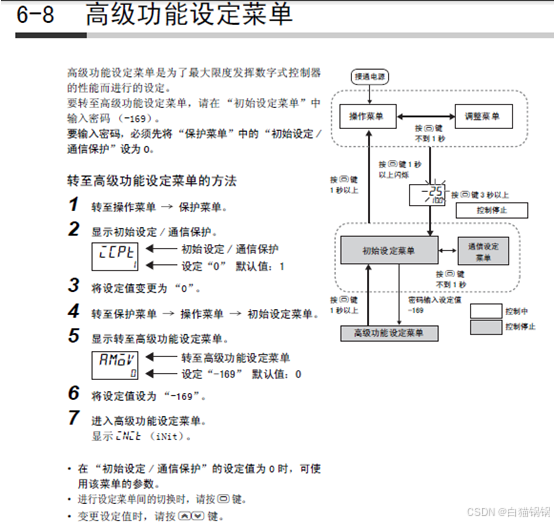

进入高级菜单的操作步骤（待补充）
进入高级功能设定菜单，才能进行参数初始化。

三、相关知识介绍

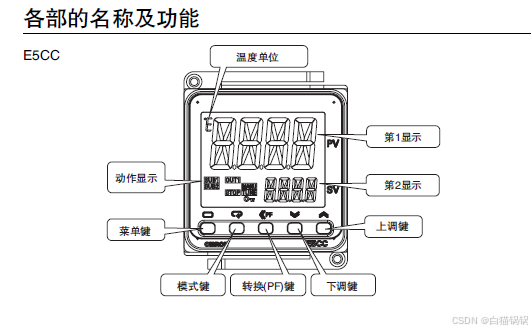

1、面板介绍：

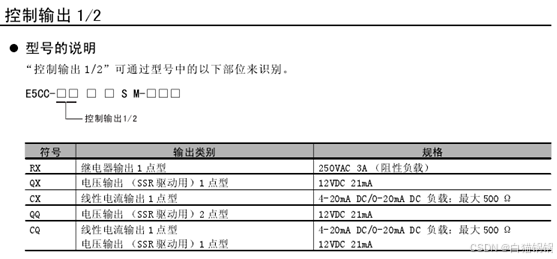

二、EC55-RX2ASM型号说明

RX—继电器输出1点型，250VAC 3A 1.2一对端子

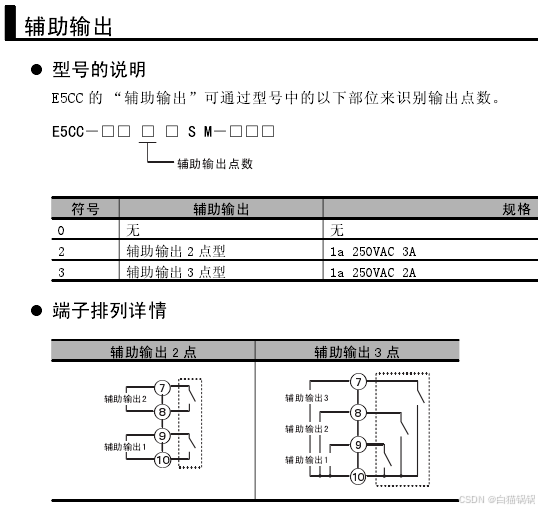

2—辅助输出2点型， 7.8一对 9.10一对端子
A—输入电源100-240VAC 50/60Hz 11。12一对端子
M—传感器输入，EC55已表示多种传感器类型的输入 PT100 4.5-6一对端子
800—表示无选项

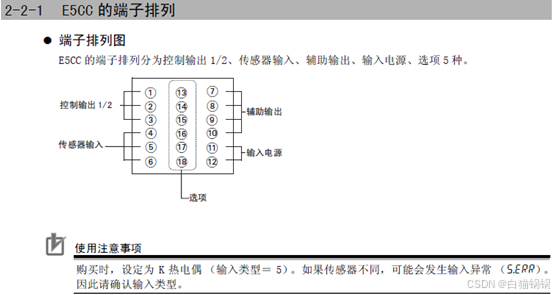

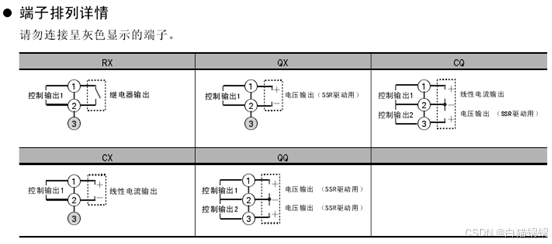

端子部的使用方法

三、EC55-RX2ASM实际使用外部端子介绍：

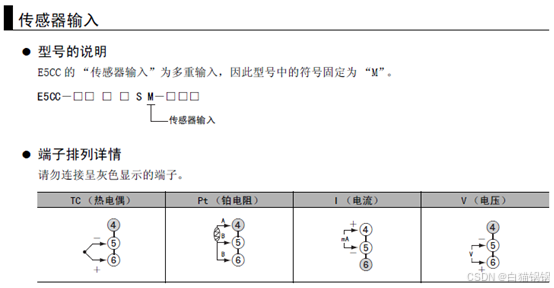

1. 传感器的接法：
   2根线的接5（-）和6（+）, 如热电偶为2根线
   3根线的传感器 有两根相通，这两根相通的就是B，两外 一根 有阻值的就是A，ABB对应接456 如热电阻则为三根线

模式参数含义：

初始设定菜单→按住菜单键至少3秒

初始菜单里的内容含义：
IN—T 输入类型设置 2
D—U单位 °C
SL—H 温度上限
SL—L 温度下限

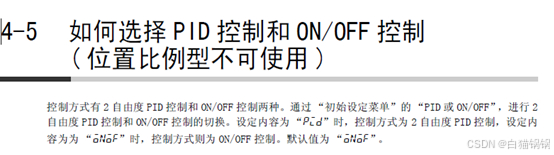

CNTL PID or开关量控制
↓ ↓
PID ON OF
S—HC 标准 / 制冷制热控制
↓ ↘ ↓
STND 出1 H—C→控制输出2

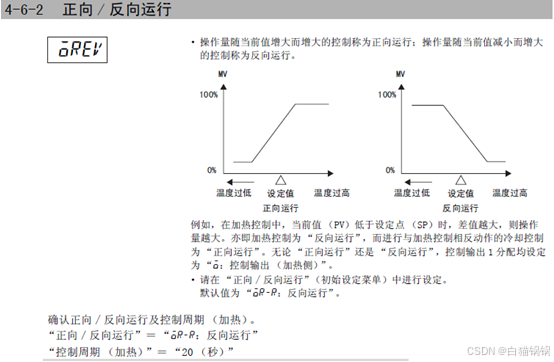

OREV 正反转操作控制 反“OR—R”正“OR—D” （默认值为OR—R,反向运行，即低于设定温度时控制输出1、2接通，高于设定温度时，1、2断开。若设定为“OR—D”，则为正向运行，低于设定温度控制输出 1、2断开OFF，高于设定点温度高时接通ON）
ALT1 报警1类型“2” P5-7 5-24 (标准必须为2)
运行菜单 AL—1 报警值1
AL—2 报警值2
R—5 设 STOP
TR—T 预值区间
TR—H 预值区间
TR—L 预值区间
O1—T 预值区间
操作菜单键按一下
R-5 run/stop 当控制启动=RUN时 当控制停止=stop时
AL-1 报警值1
AL-2报警值2
调整菜单 键按一下
IN5 PV输入偏移量

HY5滞后（加热）
SPRT SP斜坡设定值

---

参考资料：E5CC_E5EC 数字式控制器 用户手册
