《OpenShift / RHEL / DevSecOps 汇总目录》
文本已在 OpenShift 4.15 + RHACS 4.4.3 环境中进行验证。

本文使用在 OpenShift 中使用由 Jenkins、Nexus、Sonarqube、RHACS 组成的 DevSecOps CICD Pipeline 环境对应用镜像进行安全扫描检查。在发现安全违规后，通过升级应用使用 Java 库、基础镜像等手段修复应用镜像，同时对暂时无法修复的安全违规项目进行暂缓处理。
在这里插入图片描述

请在开始以下操作前先参照《OpenShift Security (2) - 安装 Red Hat Advanced Cluster Security（RHACS）》完成 RHACS 环境安装。

克隆 Git Repository

由于本文中需要对应用用到的配置进行修改，因此可将 https://github.com/liuxiaoyu-git/backend_quarkus 克隆的自己的 Git 账户下。
确认 code/src/main/docker/Dockerfile.jvm 文件中使用的是以下版本的镜像。如果不是，需要修改至 openjdk-11-rhel7:1.12-1

...
FROM registry.access.redhat.com/openjdk/openjdk-11-rhel7:1.12-1
...

确认 code/pom.xml 文件中的以下部分引用的是 2.13.3 版本的 jackson-databind 库。

...
    <dependency>
      <groupId>com.fasterxml.jackson.core</groupId>
      <artifactId>jackson-databind</artifactId>
      <version>2.13.3</version>
    </dependency>
...

安装 DevOps 环境

从 github 下载 openshift-demo：

$ git clone https://github.com/liuxiaoyu-git/openshift-demo && cd openshift-demo/bin

执行以下脚本创建 OpenShift 项目。

$ ./setup_cicd_projects.sh

安装配置 Nexus 环境

编辑 setup_nexus.sh 文件以下参数。可适当调整 NEXUS_PVC_SIZE 大小。因为会使用 Nexus 保存容器镜像，所以不要低于 10Gi。

NEXUS_PVC_SIZE="100Gi"
JENKINS_PVC_SIZE="10Gi"
SONAR_PVC_SIZE="10Gi"
NEXUS_VERSION=3.68.1 ## 为了能在 OpenShift 上部署成功，版本可能需要调整

执行命令安装 Nexus 环境。

$ ./setup_nexus.sh

完成安装后会提示 Nexus 的 admin 和 jenkins 用户的密码都保存在 nexus_password.txt 文件中。
执行以下命令，获取 Nexus 控制台的访问地址。然后用浏览器访问 Nexus 控制台，分别用 admin 和 jenkins 用户登录。

$ echo https://$(oc get route nexus -n ci-cd -o jsonpath='{.spec.host}')

在 Nexus 控制台中的 Users 页面中修改 admin 和 jenkins 用户的密码，然后将新的密码更新到 nexus_password.txt 文件中。
并确认在 Browse 页面中有 docker 的仓库，它便是 Nexus 的 Container Image Registry 仓库。下面 Jenkins 会将应用镜像保存到 Nexus 镜像库中。
执行以下命令，获取 Nexus 提供的 Image Registry 访问地址。

$ NEXUS_REGISTRY=$(oc get route nexus-registry -n ci-cd -o jsonpath='{.spec.host}') && echo $NEXUS_REGISTRY

执行命令，向 Nexus 镜像仓库导入镜像。注：原 voravitl 下的镜像已有变化，所以部分用了 dawnskyliu 用户下的镜像。

$ sudo yum install skopeo -y
$ NEXUS_PASSWORD=<PASSWORD>

$ allImages="backend:v1 backend:CVE-2020-36518 frontend-js:node log4shell:latest"
$ for image in $allImages
do
  echo "############## Copy $image ##############"
  skopeo copy --src-tls-verify=true --dest-tls-verify=false --src-no-creds --dest-username admin --dest-password $NEXUS_PASSWORD \
  docker://quay.io/voravitl/$image docker://$NEXUS_REGISTRY/$image
done

$ allImages="backend:11-ubuntu frontend-js:v1 backend-native:v1 backend-native:v1-distroless"
$ for image in $allImages
do
  echo "############## Copy $image ##############"
  skopeo copy --src-tls-verify=true --dest-tls-verify=false --src-no-creds --dest-username admin --dest-password $NEXUS_PASSWORD \
  docker://quay.io/dawnskyliu/$image docker://$NEXUS_REGISTRY/$image
done

在 Nexus 控制台进入 Browse 菜单，然后查看 docker 仓库，确认其中有导入的镜像。
（可选）在 RHACS 控制台进入 Integrations 菜单，然后找到并进入 Sonatype Nexus。点击 New Integration 按钮，然后在以下界面中使用 $NEXUS_REGISTRY 作为 Endpoint 创建一个 Nexus Integration。

安装 Jenkins 环境

执行命令，安装 Jenkins。登录用户和密码保存在名为 nexus-credential 的 secret 中。

$ ./setup_jenkins.sh

安装 Sonar 环境

执行命令，安装 Sonarqube。登录用户名和密码是 sonar/sonar。

$ ./setup_sonar.sh

在安装完 Jenkins、Nexus、Sonar 后确认在 ci-cd 项目中应该部署好了以下资源：
在这里插入图片描述

使用 RHACS 客户端扫描 Nexus 中的 Image

从 RHACS 控制台页面下载 RHACS 客户端程序 roxctl 。
在 RHACS 中的 Integration 中创建一个 API Token，其中 Role 选择 Admin 类型。将生成的内容复制到 bin 目录下的 acs-token 文件中。
执行命令，用客户端程序检查 Nexus 中的容器镜像违规情况。注意：由于会不断有新的CVE出现，因此结果可能有差异。

$ ROX_CENTRAL_ADDRESS=$(oc get route central -n stackrox -o jsonpath='{.spec.host}'):443 && echo $ROX_CENTRAL_ADDRESS
$ roxctl --insecure-skip-tls-verify -e ${ROX_CENTRAL_ADDRESS} image check --image=${NEXUS_REGISTRY}/backend:v1 --output=table --token-file=acs-token
Policy check results for image: nexus-registry-ci-cd.apps.cluster-k8qw5.k8qw5.sandbox638.opentlc.com/backend:v1
(TOTAL: 2, LOW: 1, MEDIUM: 0, HIGH: 1, CRITICAL: 0)

+--------------------------------+----------+--------------+--------------------------------+--------------------------------+--------------------------------+
|             POLICY             | SEVERITY | BREAKS BUILD |          DESCRIPTION           |           VIOLATION            |          REMEDIATION           |
+--------------------------------+----------+--------------+--------------------------------+--------------------------------+--------------------------------+
|   Fixable Severity at least    |   HIGH   |      X       |   Alert on deployments with    | - Fixable RHSA-2024:4078 (CVSS |  Use your package manager to   |
|           Important            |          |              |  fixable vulnerabilities with  |   7.8) (severity Important)    |  update to a fixed version in  |
|                                |          |              |   a Severity Rating at least   |  found in component 'python3'  |  future builds or speak with   |
|                                |          |              |           Important            | (version 3.9.18-3.el9.x86_64), | your security team to mitigate |
|                                |          |              |                                |      resolved by version       |      the vulnerabilities.      |
|                                |          |              |                                |       0:3.9.18-3.el9_4.1       |                                |
|                                |          |              |                                |                                |                                |
|                                |          |              |                                |    - Fixable RHSA-2024:4078    |                                |
|                                |          |              |                                |      (CVSS 7.8) (severity      |                                |
|                                |          |              |                                | Important) found in component  |                                |
|                                |          |              |                                |    'python3-libs' (version     |                                |
|                                |          |              |                                | 3.9.18-3.el9.x86_64), resolved |                                |
|                                |          |              |                                | by version 0:3.9.18-3.el9_4.1  |                                |
+--------------------------------+----------+--------------+--------------------------------+--------------------------------+--------------------------------+
|   Red Hat Package Manager in   |   LOW    |      -       |   Alert on deployments with    |   - Image includes component   | Run `rpm -e --nodeps $(rpm -qa |
|             Image              |          |              |     components of the Red      |      'microdnf' (version       |  '*rpm*' '*dnf*' '*libsolv*'   |
|                                |          |              |   Hat/Fedora/CentOS package    |      3.9.1-3.el9.x86_64)       |   '*hawkey*' 'yum*')` in the   |
|                                |          |              |       management system.       |                                |   image build for production   |
|                                |          |              |                                |        - Image includes        |          containers.           |
|                                |          |              |                                |    component 'rpm' (version    |                                |
|                                |          |              |                                |    4.16.1.3-29.el9.x86_64)     |                                |
+--------------------------------+----------+--------------+--------------------------------+--------------------------------+--------------------------------+
WARN:   A total of 2 policies have been violated
ERROR:  failed policies found: 1 policies violated that are failing the check
ERROR:  Policy "Fixable Severity at least Important" - Possible remediation: "Use your package manager to update to a fixed version in future builds or speak with your security team to mitigate the vulnerabilities."
ERROR:  checking image failed after 3 retries: failed policies found: 1 policies violated that are failing the check

执行命令，用客户端程序扫描 Nexus 中的容器镜像 CVE。注意：由于会不断有新的CVE出现，因此结果可能有差异。

$ roxctl --insecure-skip-tls-verify -e ${ROX_CENTRAL_ADDRESS} image scan --image=${NEXUS_REGISTRY}/backend:v1 --output=table --token-file=acs-token
Scan results for image: nexus-registry-ci-cd.apps.cluster-k8qw5.k8qw5.sandbox638.opentlc.com/backend:v1
(TOTAL-COMPONENTS: 36, TOTAL-VULNERABILITIES: 50, LOW: 27, MODERATE: 22, IMPORTANT: 1, CRITICAL: 0)

+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
|        COMPONENT         |               VERSION                |      CVE       | SEVERITY  |                         LINK                          |
+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
|           arc            |                3.11.3                | CVE-2005-2945  |    LOW    |    https://nvd.nist.gov/vuln/detail/CVE-2005-2945     |
+                          +                                      +----------------+-----------+-------------------------------------------------------+
|                          |                                      | CVE-2005-2992  |    LOW    |    https://nvd.nist.gov/vuln/detail/CVE-2005-2992     |
+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
...
...
+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
|       systemd-libs       |         252-32.el9_4.x86_64          | CVE-2021-3997  | MODERATE  | https://access.redhat.com/security/cve/CVE-2021-3997  |
+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
|           tar            |        2:1.34-6.el9_1.x86_64         | CVE-2005-2541  | MODERATE  | https://access.redhat.com/security/cve/CVE-2005-2541  |
+                          +                                      +----------------+-----------+-------------------------------------------------------+
|                          |                                      | CVE-2023-39804 |    LOW    | https://access.redhat.com/security/cve/CVE-2023-39804 |
+--------------------------+--------------------------------------+----------------+-----------+-------------------------------------------------------+
WARN:   A total of 50 unique vulnerabilities were found in 36 components

执行命令，用客户端程序检查 Deployment 的配置违规情况。

$ roxctl --insecure-skip-tls-verify -e ${ROX_CENTRAL_ADDRESS} deployment check --file=../manifests/backend-bad-example.yaml  --token-file=acs-token
Policy check results for deployments: [backend-v2]
(TOTAL: 2, LOW: 0, MEDIUM: 2, HIGH: 0, CRITICAL: 0)

+--------------------------------+----------+---------------+------------+--------------------------------+--------------------------------+--------------------------------+
|             POLICY             | SEVERITY | BREAKS DEPLOY | DEPLOYMENT |          DESCRIPTION           |           VIOLATION            |          REMEDIATION           |
+--------------------------------+----------+---------------+------------+--------------------------------+--------------------------------+--------------------------------+
| No CPU request or memory limit |  MEDIUM  |       -       | backend-v2 | Alert on deployments that have |  - CPU request set to 0 cores  | Specify CPU request and memory |
|           specified            |          |               |            | containers without CPU request |    for container 'backend'     |   limit for your deployment.   |
|                                |          |               |            |        or memory limit         |                                |                                |
|                                |          |               |            |                                | - Memory limit set to 0 MB for |                                |
|                                |          |               |            |                                |      container 'backend'       |                                |
+--------------------------------+----------+---------------+------------+--------------------------------+--------------------------------+--------------------------------+
|   Pod Service Account Token    |  MEDIUM  |       -       | backend-v2 |  Protect pod default service   |    - Deployment mounts the     |              Add               |
|     Automatically Mounted      |          |               |            | account tokens from compromise |    service account tokens.     | `automountServiceAccountToken: |
|                                |          |               |            |   by minimizing the mounting   |                                |   false` or a value distinct   |
|                                |          |               |            |     of the default service     | - Namespace has name 'default' |     from 'default' for the     |
|                                |          |               |            |  account token to only those   |                                |    `serviceAccountName` key    |
|                                |          |               |            |     pods whose application     |  - Service Account is set to   |    to the deployment's Pod     |
|                                |          |               |            | requires interaction with the  |           'default'            |         configuration.         |
|                                |          |               |            |        Kubernetes API.         |                                |                                |
+--------------------------------+----------+---------------+------------+--------------------------------+--------------------------------+--------------------------------
WARN:   A total of 2 policies have been violated

在 Jenkins 中使用 RHACS 扫描镜像

为 Jenkins 创建访问 RHACS 的 Secret

执行命令，根据 acs-token 文件生成 secret，该 secret 会在 Jenkins 中被使用。

$ oc create secret generic stackrox-token -n ci-cd --from-file=token=acs-token

创建并运行基于 Jenkins CI/CD Pipeline 的构建配置

执行命令，先设置好自己的 Git 账户名，然后修改 backend-build-stackrox-pipeline.yaml 文件的 NEXUS_REGISTRY 和 GIT_ACCOUNT，最后创建基于 Jenkins CI/CD Pipeline 的 BuildConfig 对象。

$ GIT_ACCOUNT=liuxiaoyu-git
$ cat ../manifests/backend-build-stackrox-pipeline.yaml | \
    sed 's/value: NEXUS_REGISTRY/value: '$NEXUS_REGISTRY'/' | \
    sed 's/GIT_ACCOUNT/'${GIT_ACCOUNT}'/' | \
    oc create -n ci-cd -f -

执行以下命令，创建基于 pipeline 流程的构建配置。

$ oc get buildconfig -n ci-cd
NAME                              TYPE              FROM        LATEST
backend-build-stackrox-pipeline   JenkinsPipeline   Git@cve     1

执行命令，运行 backend-build-stackrox-pipeline。或在控制台的 “构建配置” 中找到 backend-build-stackrox-pipeline，然后点击 “开始构建”菜单。

$ oc start-build backend-build-stackrox-pipeline

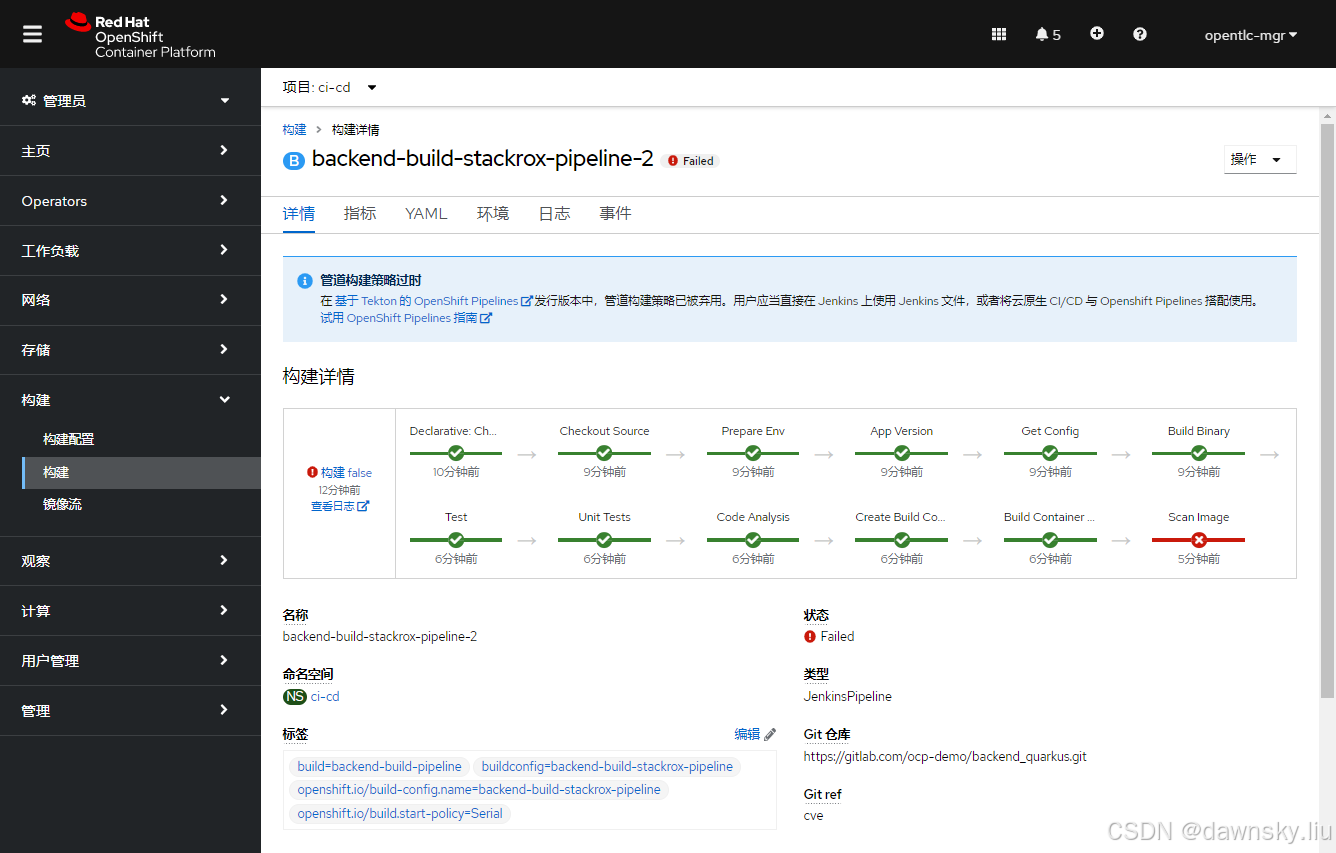

此时控制台会转到 “构建” 页面。如果顺利的话，Jenkins Pipeline 会在运行到 Scan Image 步骤提示错误。
点击上图的 “查看日志” 链接，可以跳转到 Jenkins 控制台。在用登录 OpenShift 相同的用户和密码登录后，可在 Jenkins 控制台中查看 Pipeline 运行实例中的 Console Output 页面。确认可以看发现构建的镜像中包含的 Violation 违规项目的提示，最后 Pipeline 运行状态是 FAILURE。

说明：如果在 Jenkins 中安装了 Blue Ocean 插件，可以看到以下执行跟踪页面。
确认此时在 Nexus 中的 docker repository 中也有生成的 tag 为 1.0.0-1 容器镜像了。

基础镜像升级加固

在OpenShift 中的 ci-cd 项目中查看名为 backend 的 BuildConfig 构建配置，可以看出它使用了 “src/main/docker/Dockerfile.jvm” 作为 docker 文件。

  strategy:
    type: Docker
    dockerStrategy:
      dockerfilePath: src/main/docker/Dockerfile.jvm

在 git repository 中查看 code/src/main/docker/Dockerfile.jvm 文件，确认其用了 registry.access.redhat.com/openjdk/openjdk-11-rhel7:1.12-1 镜像作为基础镜像。
访问以下 Red Hat 官方地址查看 registry.access.redhat.com/openjdk/openjdk-11-rhel7:1.12-1 镜像的安全评级和包括的风险项目。注意：有可能会比下图包含的安全风险更多。

https://catalog.redhat.com/software/containers/openjdk/openjdk-11-rhel7/5bf57185dd19c775cddc4ce5?architecture=amd64&tag=1.12-1&container-tabs=security

在这里插入图片描述

查看此时 RedHat 提供的 openjdk-11-rhel7 镜像最新版是 registry.access.redhat.com/openjdk/openjdk-11-rhel7:1.14-3。注意：如果 RedHat 已出其他新版镜像，为了后面能演示出 RHACS 的 Defer 功能，可以选择一个还有少量漏洞的镜像使用。
在 git repository 中修改 code/src/main/docker/Dockerfile.jvm 文件，将使用的镜像改为较新的 “openjdk-11-rhel7:1.14-3”。

Java 应用库更新加固

确认 code/pom.xml 文件中的以下部分引用的是 2.13.3 版本的 jackson-databind 库。

...
    <dependency>
      <groupId>com.fasterxml.jackson.core</groupId>
      <artifactId>jackson-databind</artifactId>
      <version>2.13.3</version>
    </dependency>
...

访问 https://mvnrepository.com/artifact/com.fasterxml.jackson.core/jackson-databind，确实此时 jackson-databind 的 2.13.3 版中包含 2 个 vunerabilites。可进一步查看可知包含的 CVE-2022-42003 和 CVE-2022-42004 就是本文第一次运行 Jenkins Pipeline 报的 VIOLATION 中前两项的 CVE。
修改 code/pom.xml 文件中使用 jackson-databind 的版本。根据上图可知 2.14.0-rc2 当前不含 vulnerability，因此可以使用该版本。

...
    <dependency>
      <groupId>com.fasterxml.jackson.core</groupId>
      <artifactId>jackson-databind</artifactId>
      <version>2.14.0-rc2</version>
    </dependency>
...

延期处理当前无法解决的 CVE

再次执行命令，运行 backend-build-stackrox-pipeline。确认 Jenkins Pipeline 可以成功完成运行，这说明 master 分支的应用代码不再有违规了。

$ oc start-build backend-build-stackrox-pipeline

执行完后确认还是在 Scan image 步骤失败。查看 Jenkins 日志，可以看到下图应用镜像扫描结果，其中提示由 “expat” 组件引起编号为 “RHSA-2022:6834” 的违规。这和前面步骤中查看到的所用新版基础镜像 registry.access.redhat.com/openjdk/openjdk-11-rhel7:1.14-3 中包含的 vulnerability 编号一致。
有些情况即使使用了新版基础镜像，但其中依然含有为修复的漏洞；有些情况是应用只能使用包含漏洞的镜像。为了能在这些情况下 Jenkins Pipeline 能完成应用镜像发布，需要在 RHACS 中暂时屏蔽对这些不能修复的漏洞进行扫描。
在 RHACS 控制台进入 Vulnerability Management 中的 Dashboard 页面，然后点击下图红框突出的 CVE 区域。
在 CVES 页面中按下图找到编号为 “RHSA-2022:6834” 的 CVE。在选中 RHSA-2022:6834 项目后点击 “DEFER AND APPROVE” 按钮，在下拉项中选择 “1 Week” 即可。说明：如果镜像还有其他当前不好修复的 CVE，都可使用此方法对它们暂时延期扫描。

再次运行 Jenkins Pipeline

再次执行命令运行 backend-build-stackrox-pipeline，确认 Jenkins Pipeline 可以成功完成运行。

$ oc start-build backend-build-stackrox-pipeline

在这里插入图片描述
如果在 Jenkins 中安装了 Blue Ocean 插件，可以看到以下执行结果。

确认在 dev 项目中已经有部署成功的 backend 应用了。

排查问题

以下问题是由于 ACS 的 scanner 组件无法访问造成的，请确认该组件对应的 Pod 运行正常。

ERROR:  checking image failed after 3 retries: could not check build-time alerts: rpc error: code = Internal desc = image enrichment error: error scanning image: nexus-registry-ci-cd.apps.cluster-k8qw5.k8qw5.sandbox638.opentlc.com/backend:v1 error: scanning "nexus-registry-ci-cd.apps.cluster-k8qw5.k8qw5.sandbox638.opentlc.com/backend:v1" with scanner "Stackrox Scanner": Get "https://scanner.stackrox.svc:8080/scanner/sha/sha256:1fb8cb4ceb8153b374d85017c83f167fd99ce7039b6e2162d64de1c16e1d06de": dial tcp 172.30.5.237:8080: i/o timeout

演示视频

视频

参考

https://github.com/rhthsa/openshift-demo/blob/main/acs.md
https://gitlab.com/ocp-demo/backend_quarkus/-/blob/master/docs/JENKINS.md
