说明：本文初始是在 OpenShift 4.12 + OpenShift Virtualization 4.12 + ACM 2.8 或 MCE 2.3 的环境中验证，目前已经在 Local OpenShift 4.15 + OpenShift Virtualization 4.15 + MCE 2.5 的环境中验证（在单机版的 Local OpenShift 上运行需要有 64G 内存）

文章目录

技术架构
安装配置环境
在 OpenShift Virtualization 中创建 OpenShift Hosted Cluster 托管集群
- 使用控制台创建托管集群
- 使用命令创建托管集群
访问托管集群
修改托管集群 Worker 节点配置
删除托管集群
演示视频
参考

技术架构

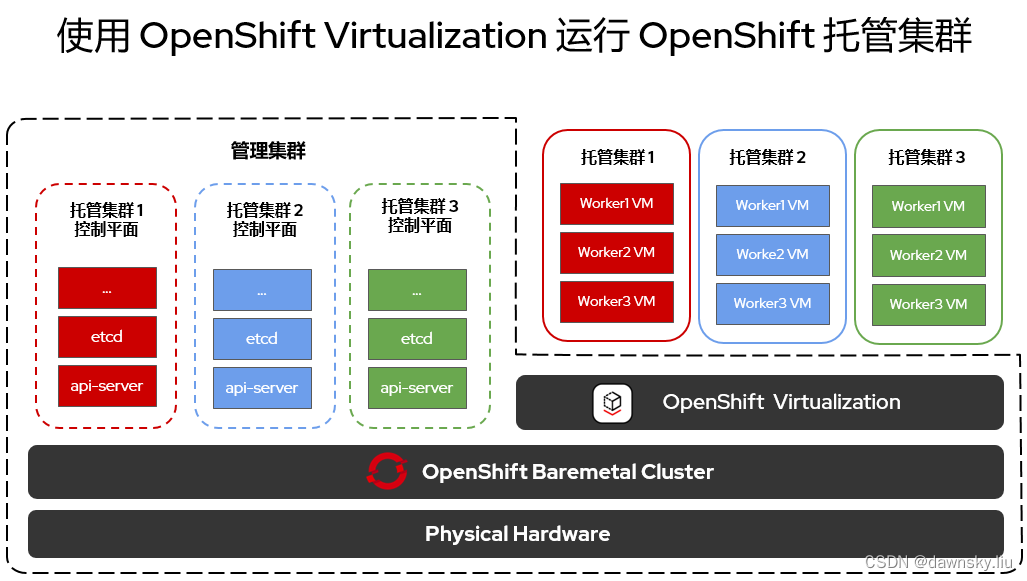

利用 OpenShift Virtualization 运行 OpenShift Hosted Cluster 即托管集群的架构如下图，该模式就是在 OpenShift 管理集群中的由 OpenShift Virtualization 提供的 VM 中运行托管集群的 Worker 节点。
在这里插入图片描述

安装配置环境

环境要求

如果是生产环境，建议在 Baremetal 环境中运行 OpenShift 管理集群。
OpenShift 管理集群需要使用 Kubernetes-OVN 类型的 CNI。如果使用的是 OpenShiftSDN，可参考《Migrating to the OVN-Kubernetes network plugin》将其转换成 Kubernetes-OVN。

安装配置 OpenShift Virtualization

使用缺省配置安装 OpenShift Virtualization Operator。
然后在其内部使用缺省配置创建一个 OpenShift Virtualization Deployment。

安装配置 Red Hat ACM 或 MCE

使用缺省配置安装 Red Hat ACM Operator 或 MCE Operator。
使用缺省配置创建一个 MultiClusterHub 或 MultiClusterEngine (名称为 multiclusterengine) 对象。
如过是 OpenShift 4.12，执行命令允许 multiclusterengine 使用 hypershift-preview。

$ oc patch mce multiclusterengine --type=merge -p '{"spec":{"overrides":{"components":[{"name":"hypershift-preview","enabled":true}]}}}'

确认已有名为 hypershift-addon 的 ManagedClusterAddOn 对象。

$ oc get ManagedClusterAddOn hypershift-addon -n local-cluster
NAME               AVAILABLE   DEGRADED   PROGRESSING
hypershift-addon   True        False

确认会自动创建 hypershift 项目并运行 pod 。

$ oc get deployment -n hypershift
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
operator   2/2     2            2           6m6s
$ oc get pod -n hypershift
NAME                        READY   STATUS    RESTARTS   AGE
operator-7fdc8d998b-8s7pl   1/1     Running   0          9h
operator-7fdc8d998b-l9xpd   1/1     Running   0          9h

安装配置 MetalLB

使用缺省配置安装 MetalLB Operator。
基于以下缺省配置创建一个 MetalLB 对象。

apiVersion: metallb.io/v1beta1
kind: MetalLB
metadata:
  name: metallb
  namespace: metallb-system

创建一个 IPAddressPool 对象，其中的 IP 地址范围是节点网络中未使用的可用 IP 地址池，例如 192.168.1.101-192.168.1.120。

apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: ip-addresspool
  namespace: metallb-system
spec:
  addresses:
  - 192.168.1.101-192.168.1.200
  autoAssign: true
  avoidBuggyIPs: false

基于以下 YAML 创建一个 L2Advertisement 对象。

apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: l2-adv
  namespace: metallb-system
spec:
  ipAddressPools:
    - ip-addresspool

修改 OpenShift 配置

执行命令，允许 OpenShift 的 ingresscontroller 使用 wildcard DNS routes，执行后才可以正常访问托管集群的控制台。

$ oc patch ingresscontroller -n openshift-ingress-operator default --type=json -p '[{ "op": "add", "path": "/spec/routeAdmission", "value": {wildcardPolicy: "WildcardsAllowed"}}]'

在 OpenShift Virtualization 中创建 OpenShift Hosted Cluster 托管集群

创建名为 clusters 的项目，这是托管集群关联的命名空间，默认使用 clusters。

$ oc new-project clusters

从 Red Hat 官方下载 pull-secret 文件，或从当前集群获得 pull-secret。

$ oc get secret -n openshift-config pull-secret -o template='{{index .data ".dockerconfigjson"}}' | base64 --decode > $HOME/pull-secret

使用控制台创建托管集群

在 RHACM 控制台的集群页面中点击“创建集群”，然后进入 Red Hat OpenShift Virtualization，再点击 “托管”就可看到创建集群的界面。
在“集群详情”步骤中点击“基础架构供应商凭证”的下拉框，然后点击“添加凭证”。

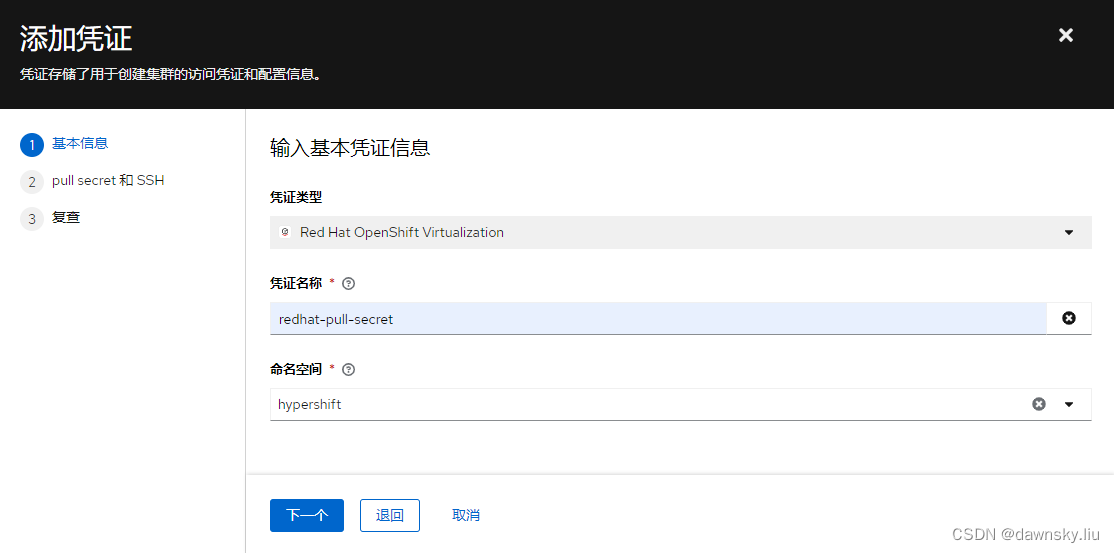

在“输入凭证基本信息”步骤中提供凭证名称和存放的命名空间。

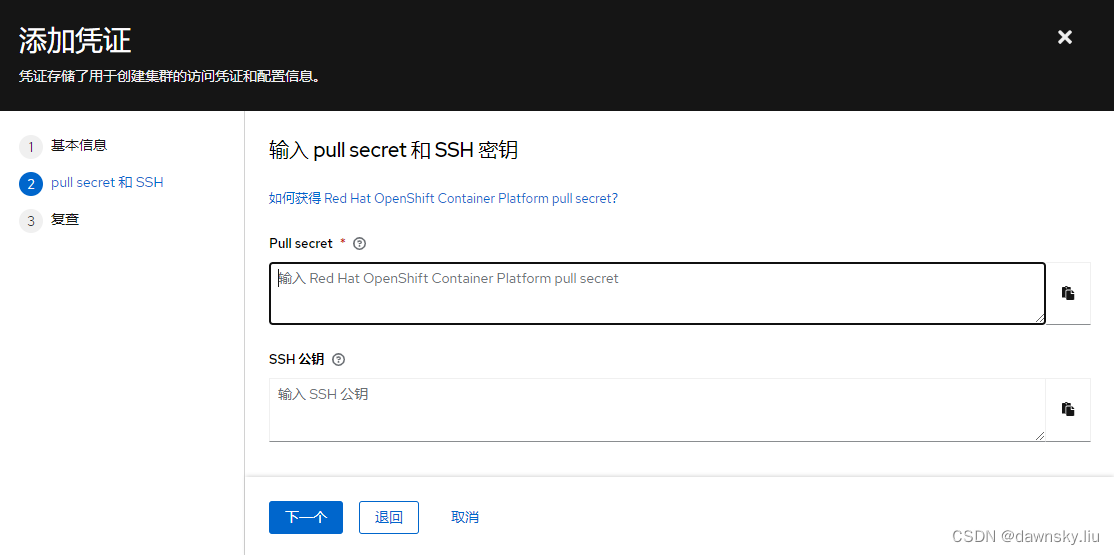

在“输入 pull secret 和 SSH 秘钥”步骤中将 pull-secret 文件中的内容粘贴进去。然后在“复查”后完成添加凭证。
在下截图的步骤中选择刚刚添加的凭证，并提供集群名和发行镜像。

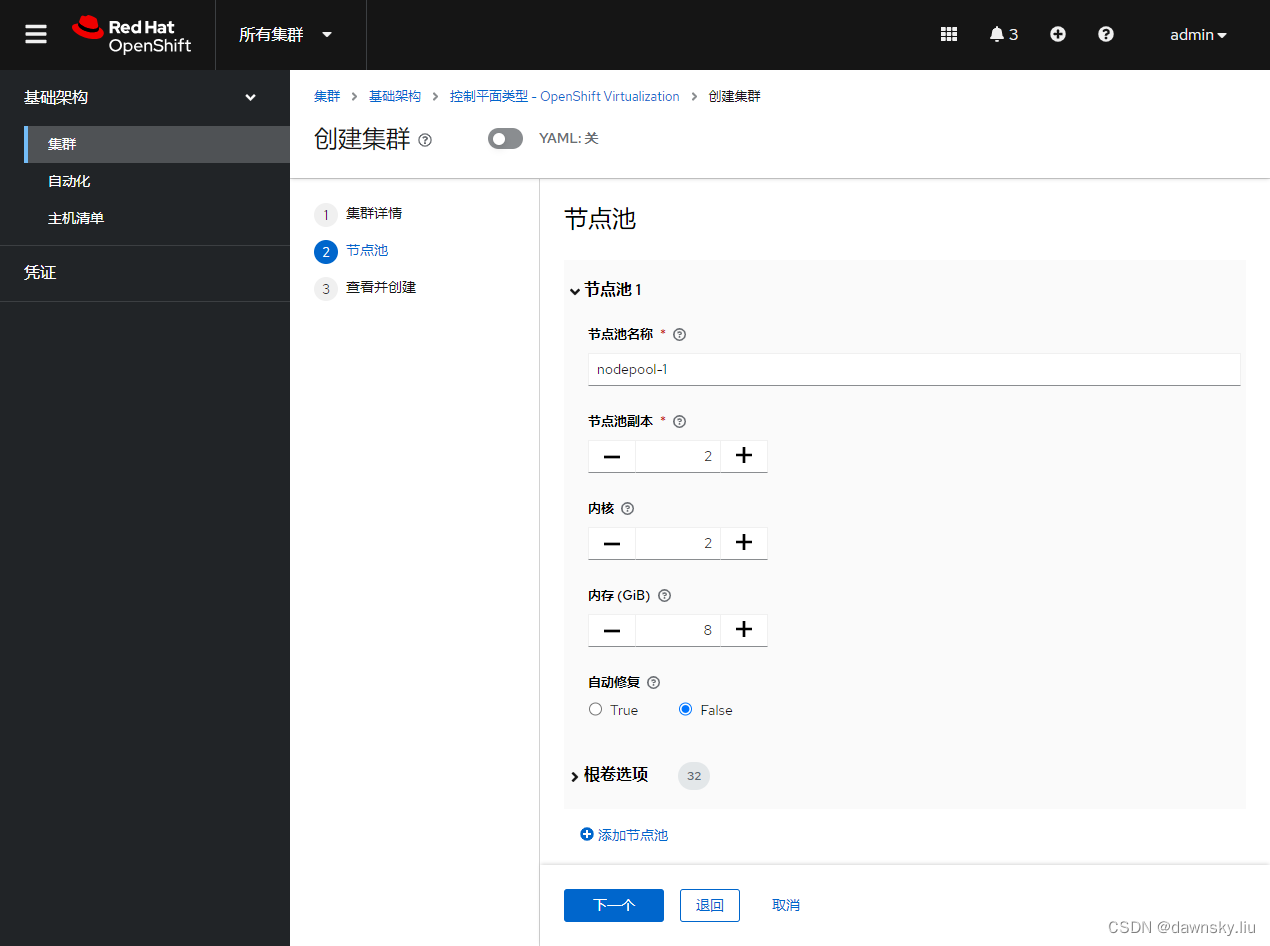

在下图步骤中提供节点池名称。
完成配置并创建托管集群，然后可查看托管集群状态。

使用命令创建托管集群

下载 hcp 命令客户端。

$ curl -Lk $(oc get consoleclidownload hcp-cli-download -o json | jq -r '.spec.links[] | select(.text=="Download hcp CLI for Linux for x86_64").href') | tar xvz ./

执行以下命令创建托管集群，其 Worker 节点将运行在有 kubevirt 供应的 VM 环境中。

$ export PULL_SECRET="$HOME/pull-secret"
$ export MEM="6Gi"
$ export CPU="2"
$ export WORKER_COUNT="2"
$ export CLUSTER_NAME=my-cluster-1
$ export OCP_VERSION=4.14.19

$ hcp create cluster kubevirt \
  --name $CLUSTER_NAME \
  --release-image quay.io/openshift-release-dev/ocp-release:$OCP_VERSION-x86_64 \
  --node-pool-replicas $WORKER_COUNT \
  --pull-secret $PULL_SECRET \
  --memory $MEM \
  --cores $CPU \
  --auto-repair

可以执行以下命令查看和 my-cluster-1 托管集群相关资源的创建情况。

$ oc get vm -n clusters-my-cluster-1
$ oc get service -n clusters-my-cluster-1
$ oc get route -n clusters-my-cluster-1
$ oc get pvc -n clusters-my-cluster-1
$ oc get nodepool -n clusters

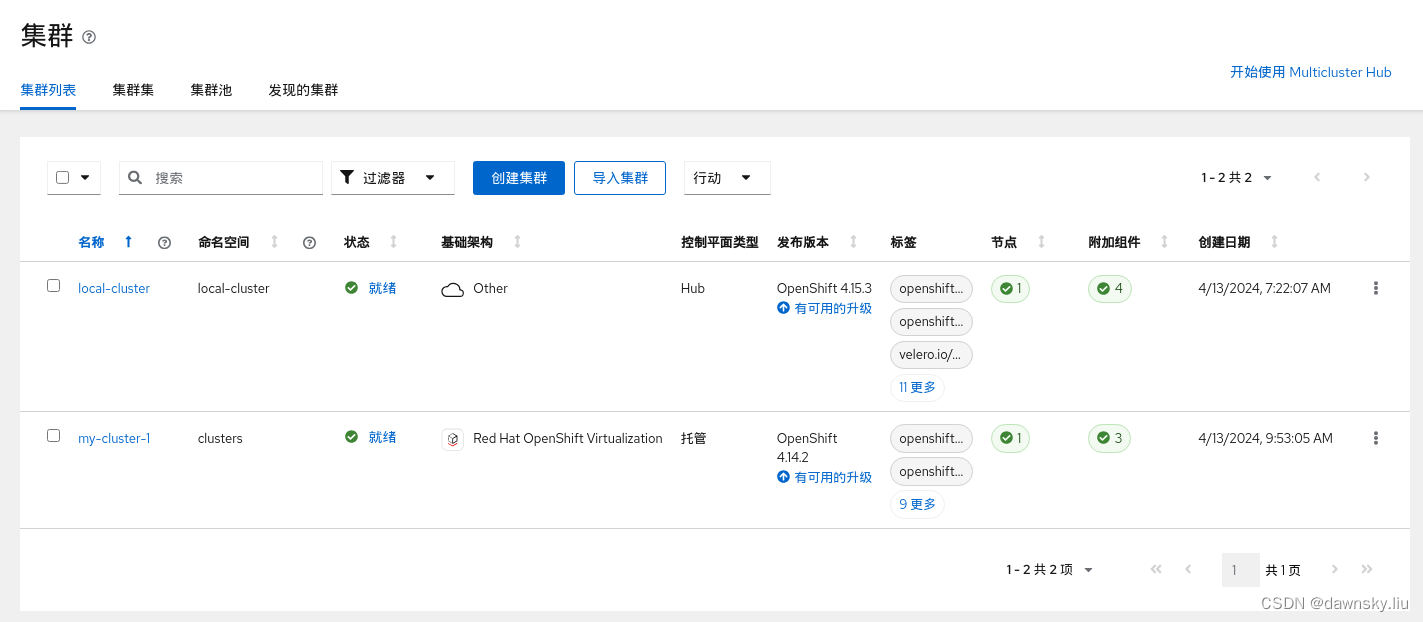

在托管集群成功创建后，可在 RHACM 中看到该集群。

访问托管集群

获得 my-cluster-1 托管集群的 kubeconfig。

$ hcp create kubeconfig --name my-cluster-1 > my-cluster-1-kubeconfig

查看 my-cluster-1 托管集群的 cluster operator。

$ oc get co --kubeconfig=my-cluster-1-kubeconfig
NAME                                       VERSION   AVAILABLE   PROGRESSING   DEGRADED   SINCE   MESSAGE
console                                    4.14.19   True        False         False      8m7s
csi-snapshot-controller                    4.14.19   True        False         False      16m
dns                                        4.14.19   True        False         False      8m10s
image-registry                             4.14.19   True        False         False      8m12s
ingress                                    4.14.19   True        False         False      7m54s
insights                                   4.14.19   True        False         False      9m3s
kube-apiserver                             4.14.19   True        False         False      16m
kube-controller-manager                    4.14.19   True        False         False      16m
kube-scheduler                             4.14.19   True        False         False      16m
kube-storage-version-migrator              4.14.19   True        False         False      8m33s
monitoring                                 4.14.19   True        False         False      49s
network                                    4.14.19   True        False         False      9m32s
node-tuning                                4.14.19   True        False         False      11m
openshift-apiserver                        4.14.19   True        False         False      16m
openshift-controller-manager               4.14.19   True        False         False      16m
openshift-samples                          4.14.19   True        False         False      7m34s
operator-lifecycle-manager                 4.14.19   True        False         False      15m
operator-lifecycle-manager-catalog         4.14.19   True        False         False      15m
operator-lifecycle-manager-packageserver   4.14.19   True        False         False      16m
service-ca                                 4.14.19   True        False         False      9m1s
storage                                    4.14.19   True        False         False      15m

查看 my-cluster-1 托管集群的节点。

$ oc get nodes --kubeconfig=my-cluster-1-kubeconfig
NAME                          STATUS   ROLES    AGE   VERSION
my-cluster-1-e8c8e8b9-bpkkp   Ready    worker   21m   v1.27.8+f10c92d
my-cluster-1-e8c8e8b9-v76qk   Ready    worker   21m   v1.27.8+f10c92d

修改托管集群 Worker 节点配置

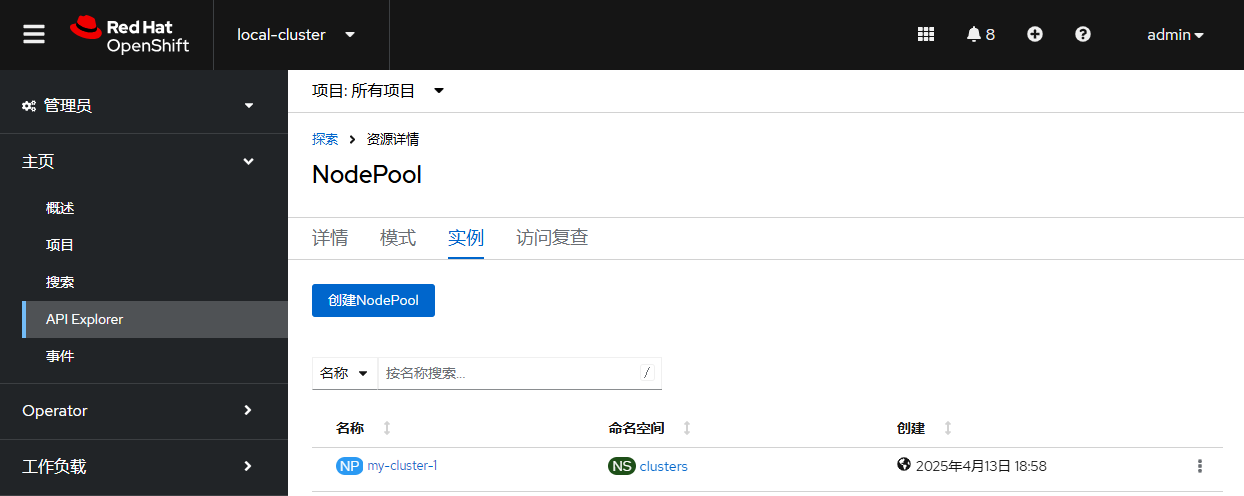

在管理集群的控制台中找到 NodePool 实例 my-cluster-1，点击进入后在 YAML 中修改 CPU 或 Memory 配置，例如将 Memory 调到 8G，然后保存。
OpenShift 要使用新的 NodePool 配置逐个创建新的 VM 来替换原有节点。

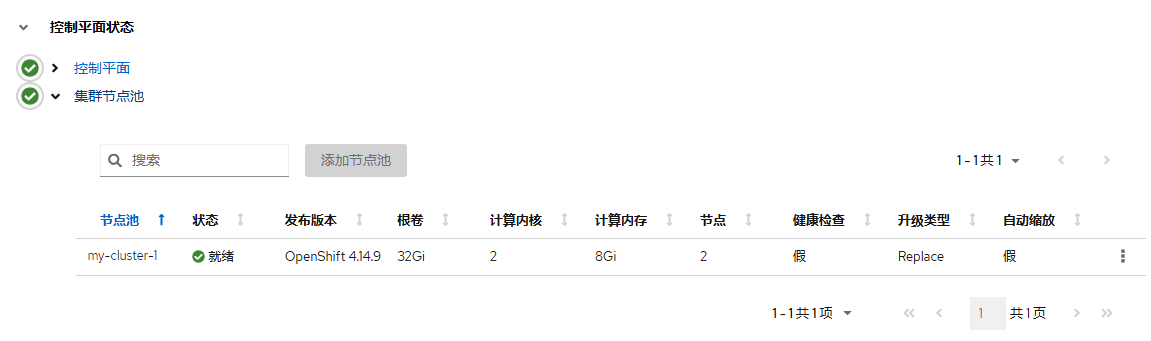

最后可以在管理集群中查看 NodePool 以及对应的 VM，或在托管集群中查看 Node 的配置，确认内存都更新到 8G。

删除托管集群

可执行以下命令删除托管集群。

$ oc delete managedcluster my-cluster-1
$ hcp destroy cluster kubevirt --name my-cluster-1
2023-09-06T11:59:18Z    INFO    Found hosted cluster    {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T11:59:19Z    INFO    Updated finalizer for hosted cluster    {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T11:59:19Z    INFO    Deleting hosted cluster {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T12:01:41Z    INFO    Deleting Secrets        {"namespace": "clusters"}
2023-09-06T12:01:41Z    INFO    Deleted CLI generated secrets
2023-09-06T12:01:41Z    INFO    Finalized hosted cluster        {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T12:01:41Z    INFO    Successfully destroyed cluster and infrastructure       {"namespace": "clusters", "name": "my-cluster-1d", "infraID": "my-cluster-1-zkrvf"}

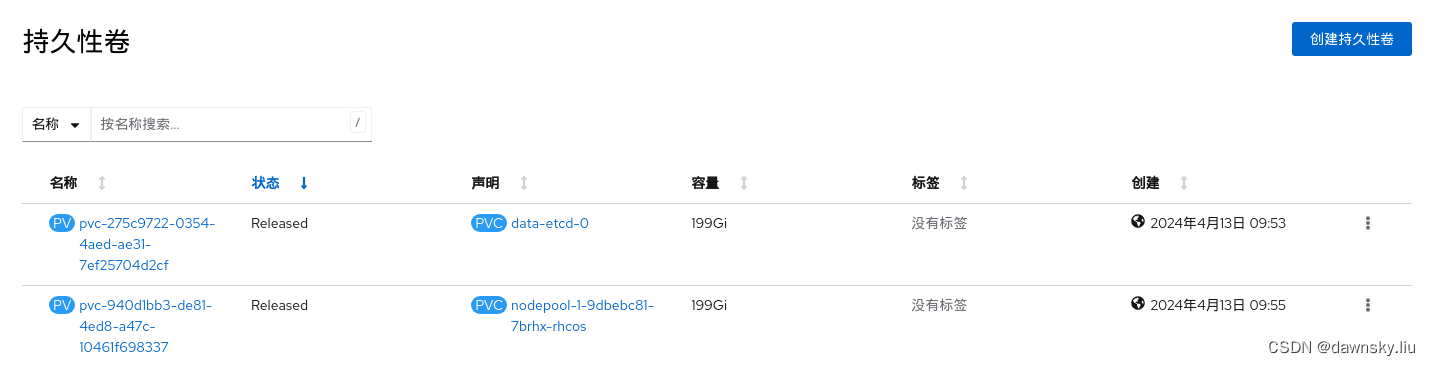

确认在删除托管集群后，其对应的 PV 还会继续保存，如果需要也可手动删除。

演示视频

视频

参考

https://cloud.redhat.com/blog/effortlessly-and-efficiently-provision-openshift-clusters-with-openshift-virtualization
https://github.com/RHsyseng/hypershift-baremetal-lab
https://labs.sysdeseng.com/hypershift-baremetal-lab/4.14/index.html
https://medium.com/@ben.swinney_ce/hypershift-with-kubevirt-564bd1f850ce
