1.立体的投影

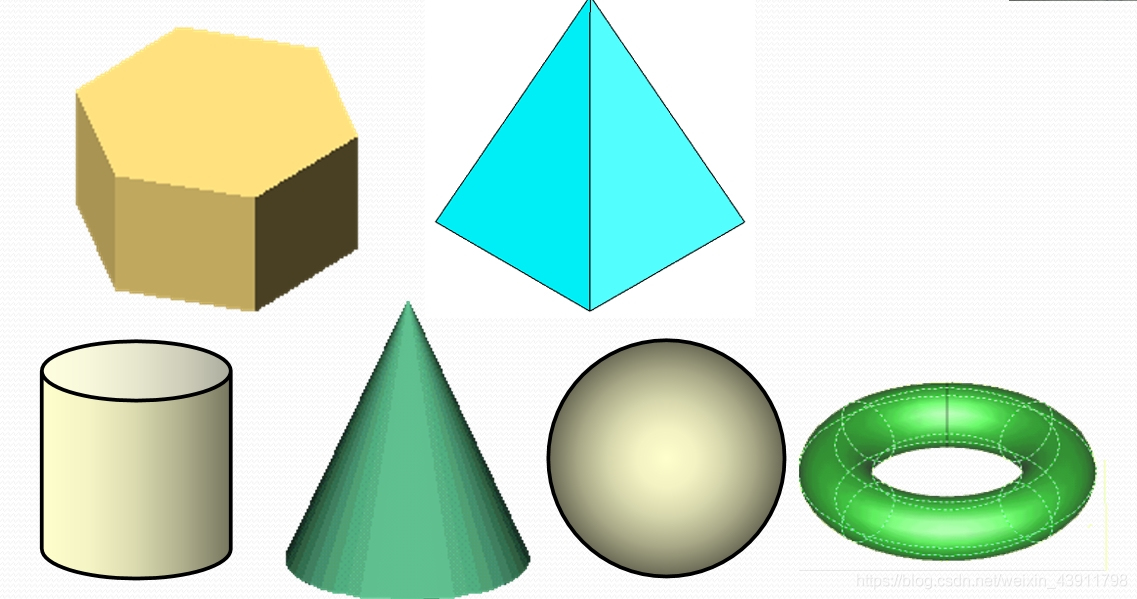

立体包含两类，表面均为平面的立体称为平面立体；表面为曲面或平面与曲面的立体称为曲面立体。
在这里插入图片描述

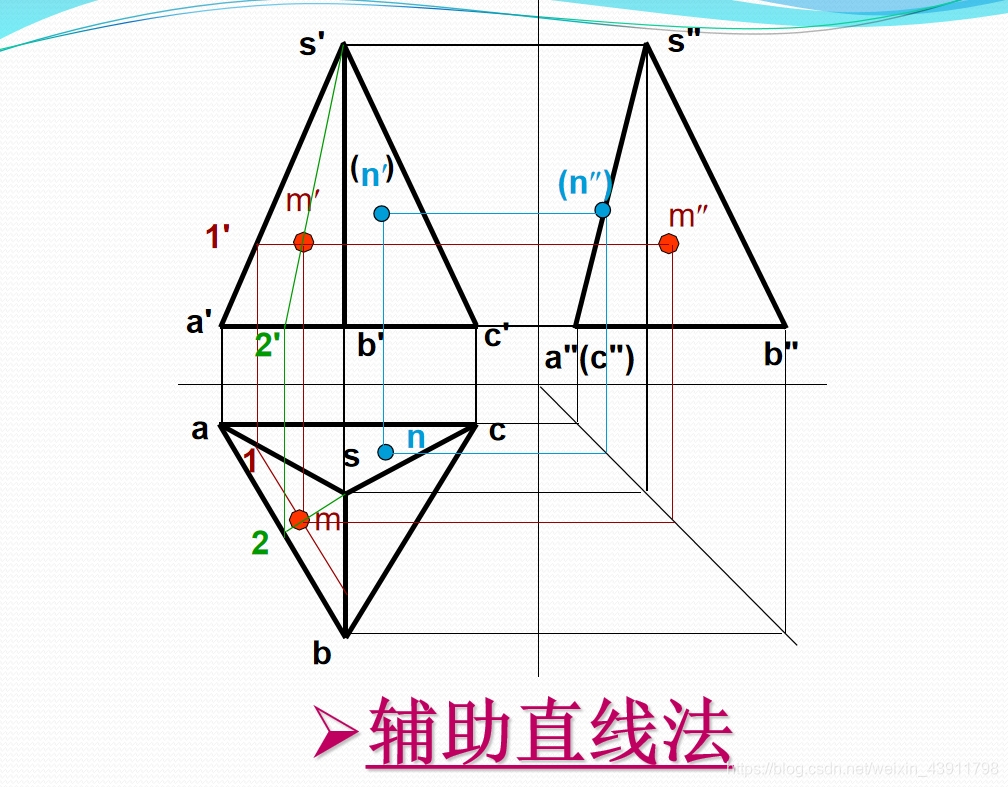

平面立体的投影-棱柱

在这里插入图片描述

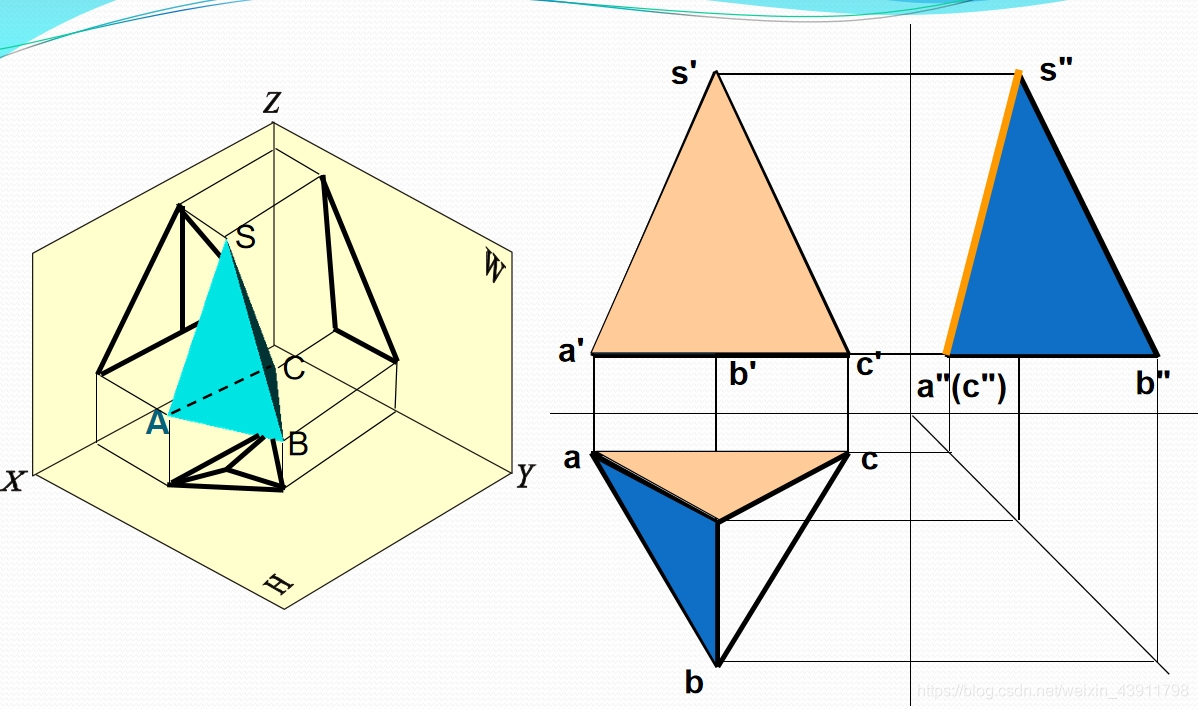

平面立体的投影-棱锥

在这里插入图片描述

补全平面立体的投影

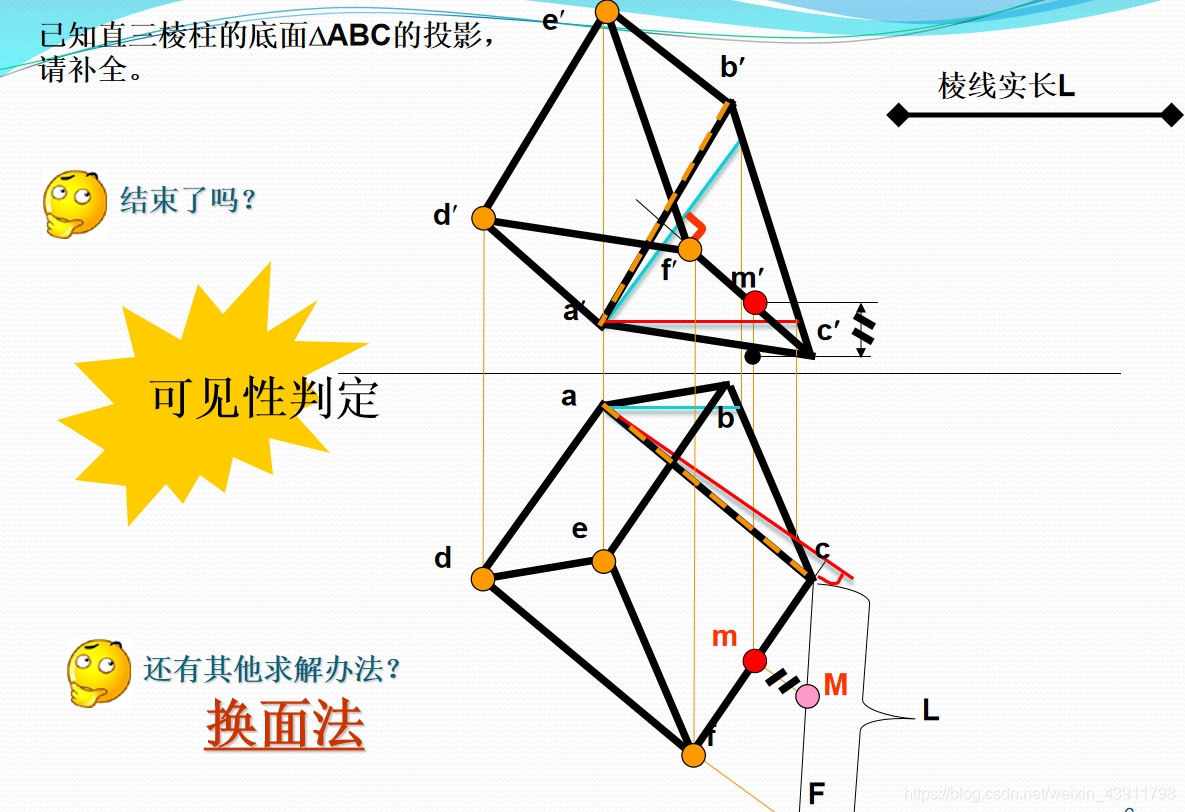

在这里插入图片描述

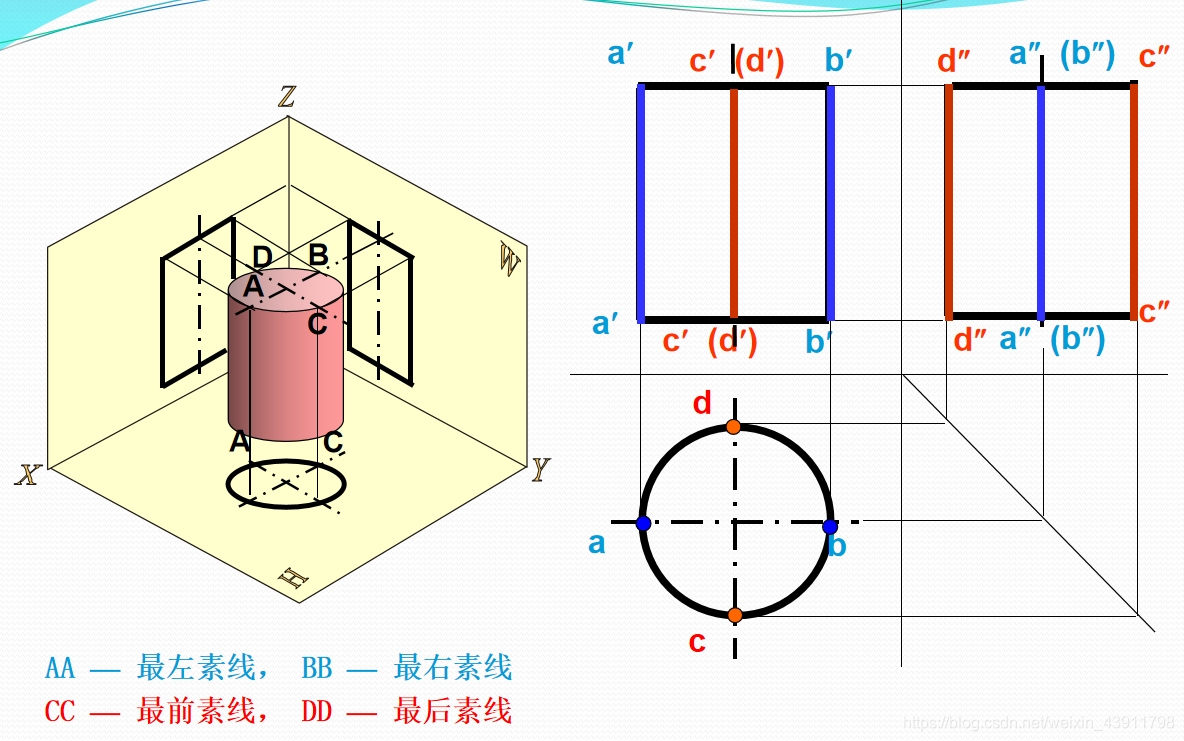

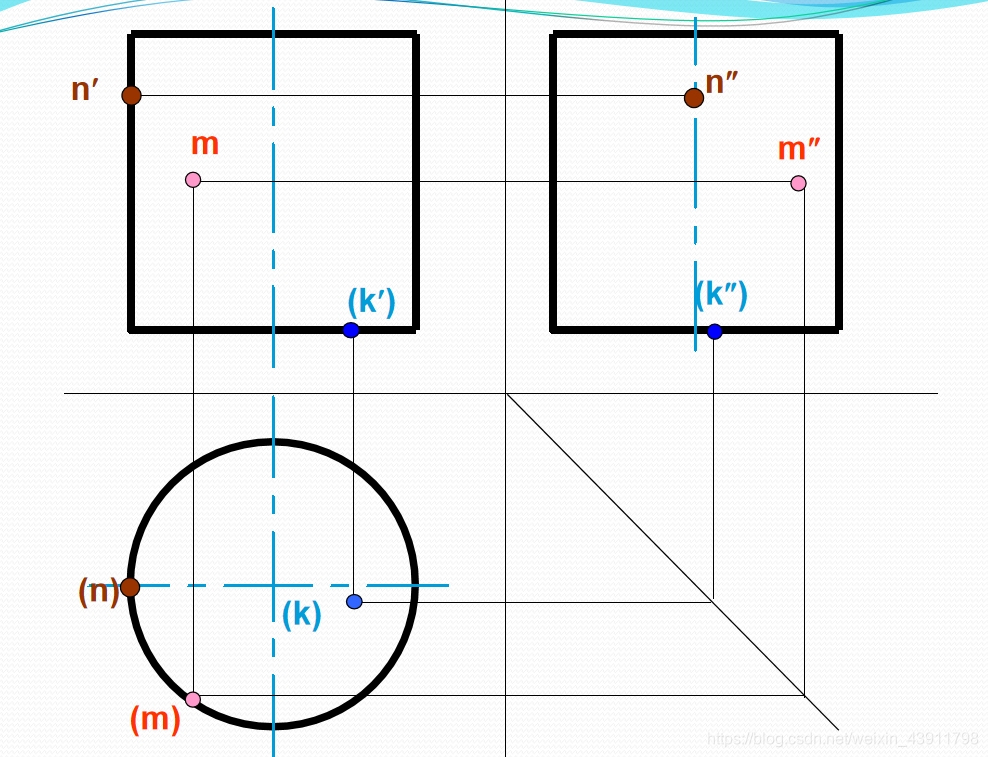

曲面立体的投影-圆柱

在这里插入图片描述

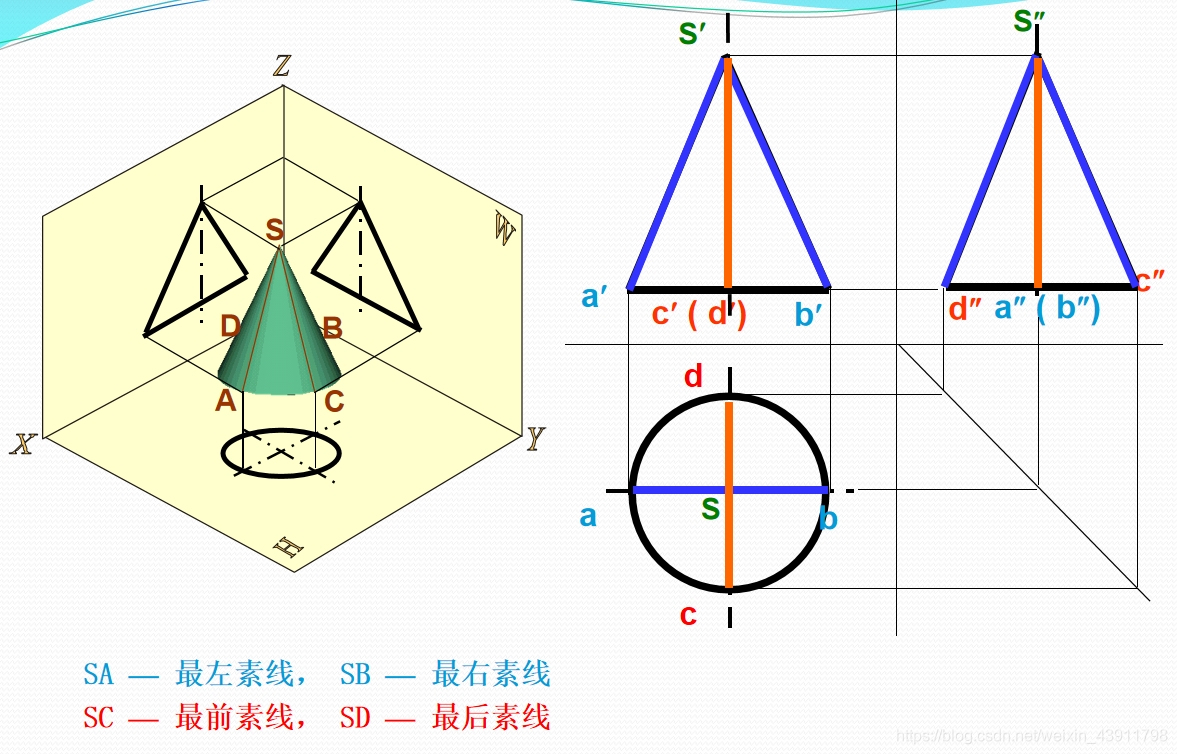

曲面立体的投影-圆锥

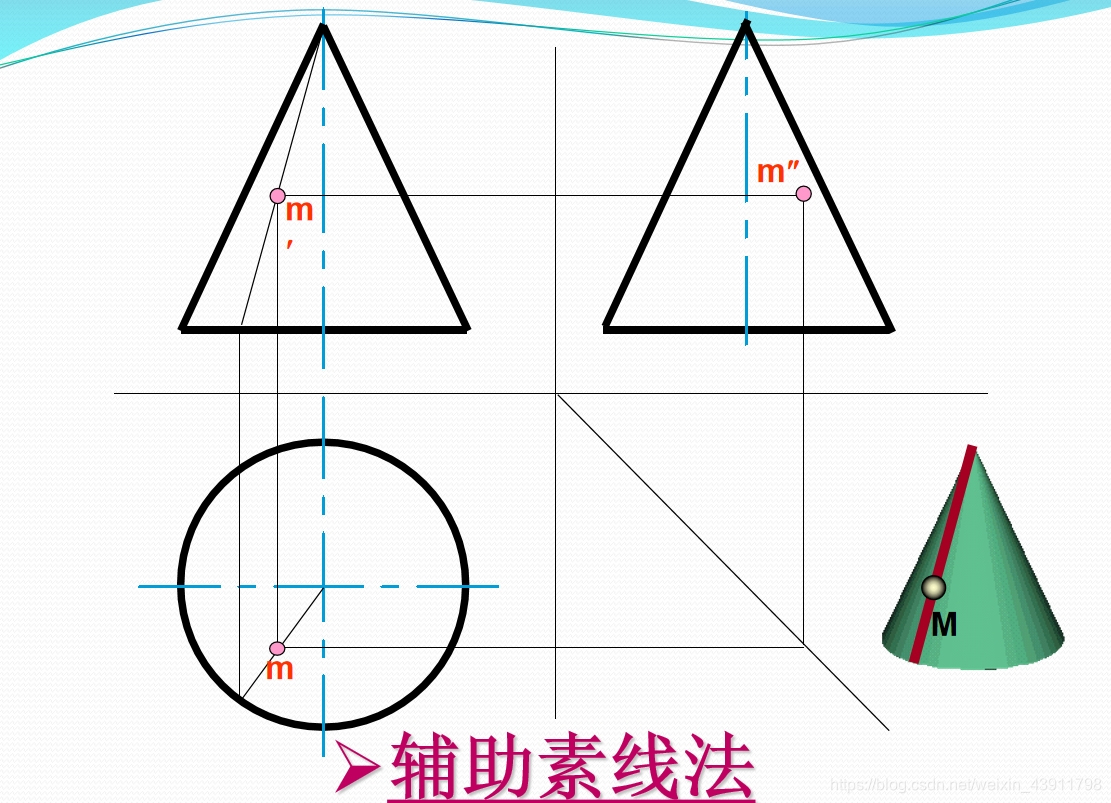

在这里插入图片描述

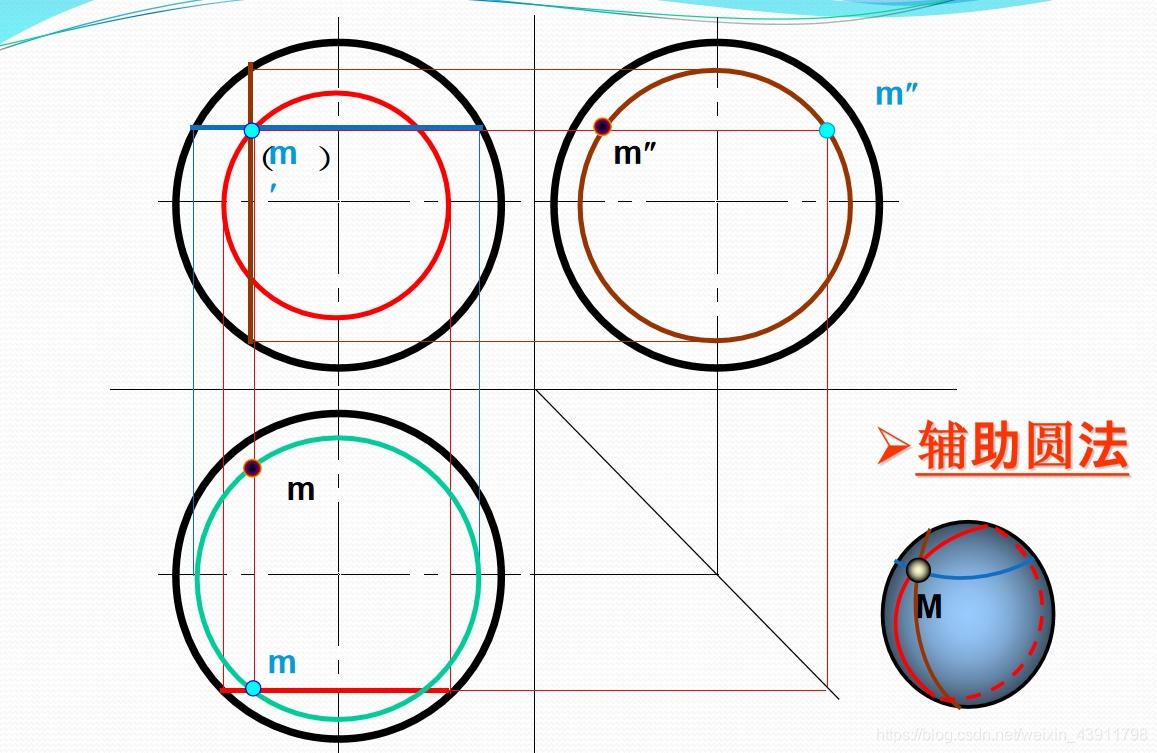

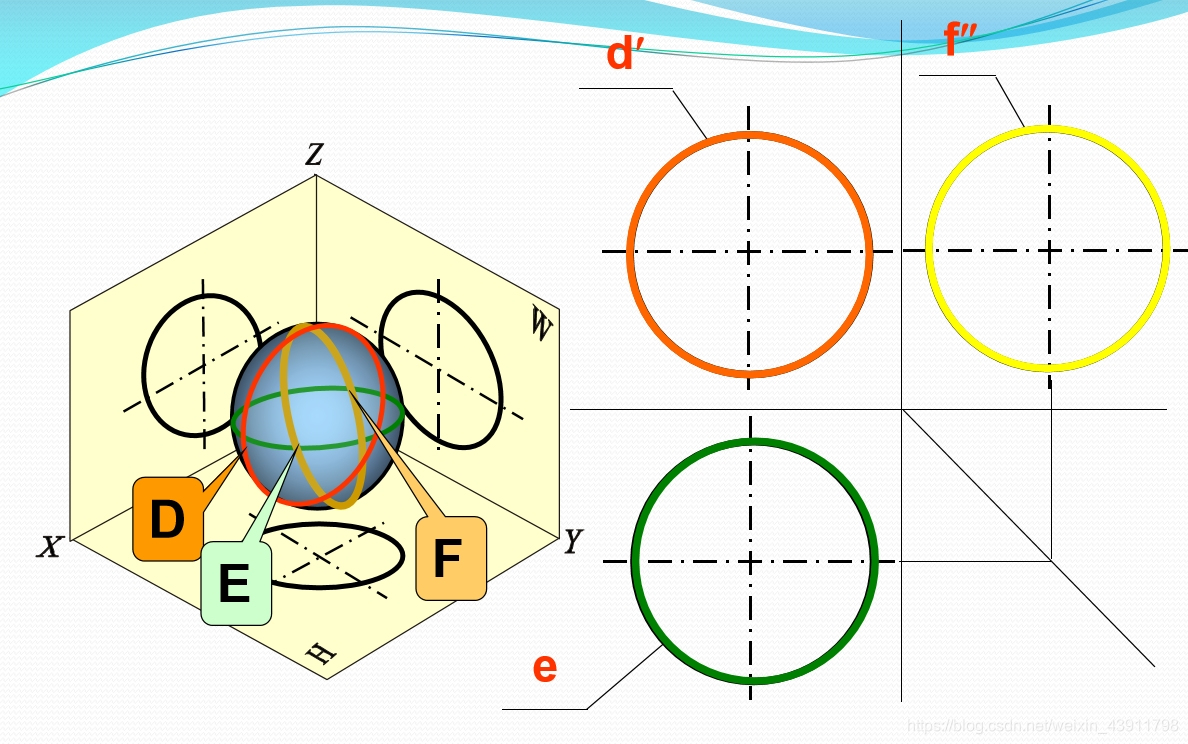

曲面立体的投影-球

在这里插入图片描述

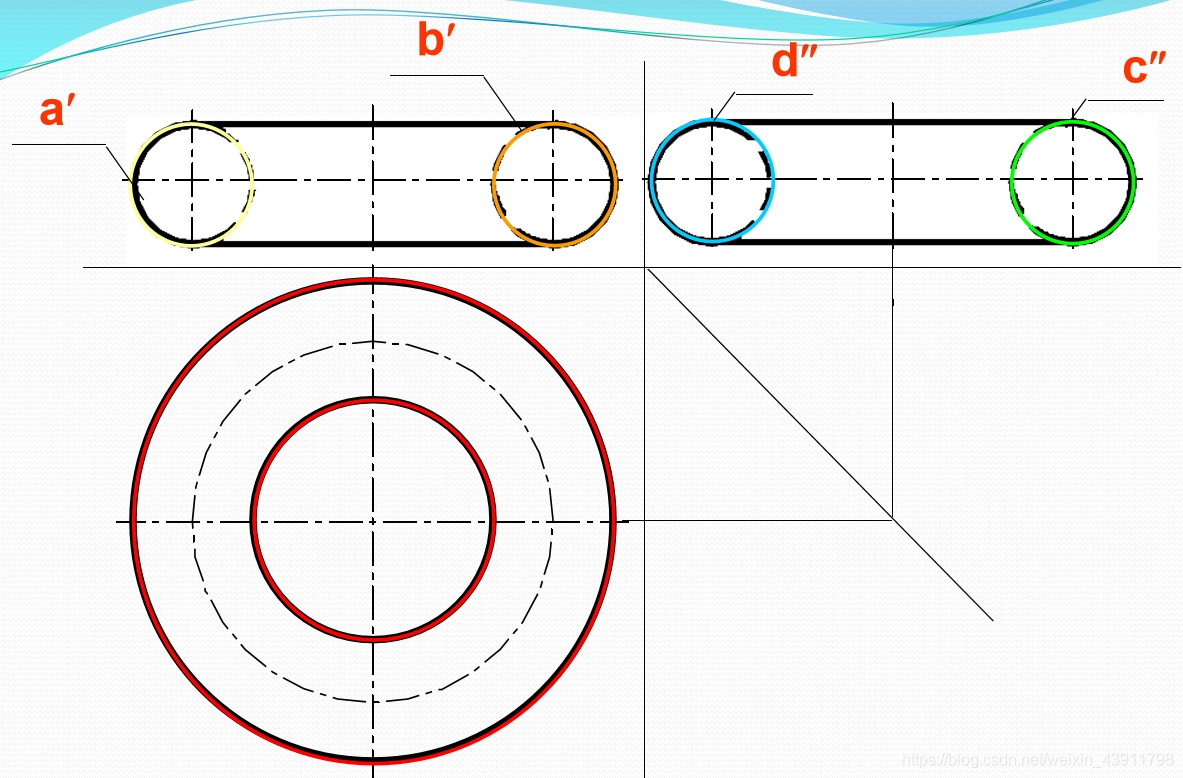

曲面立体的投影-环

在这里插入图片描述

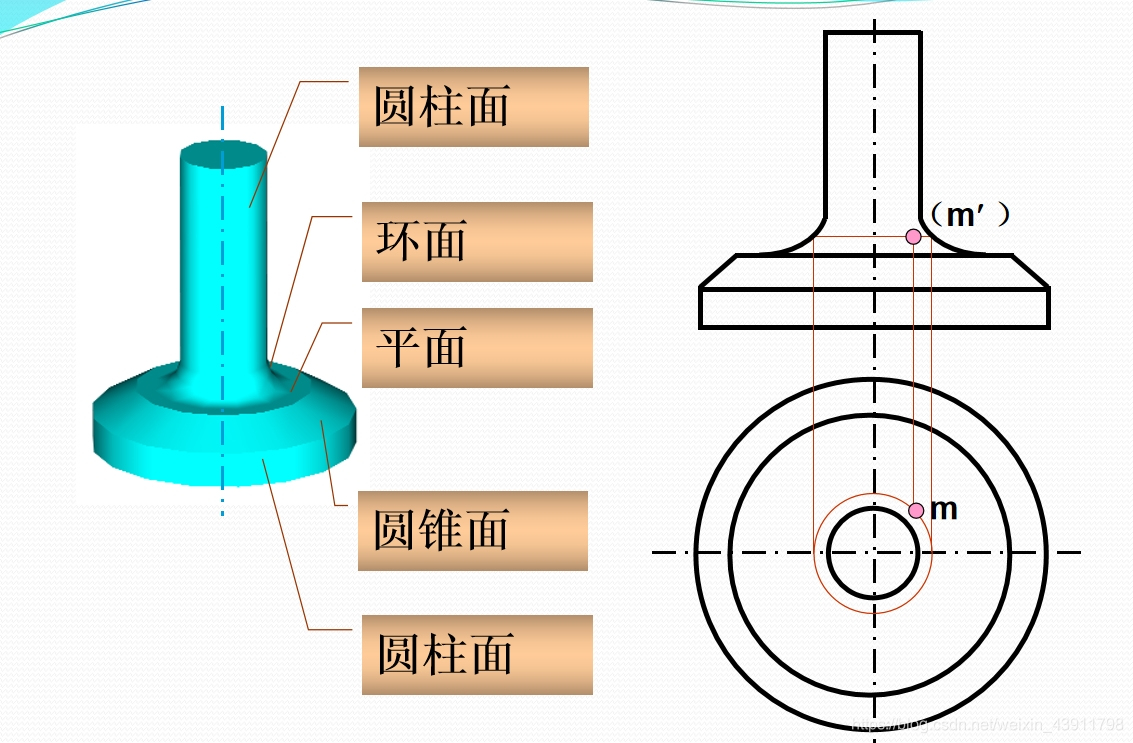

曲面立体的投影-组合回转体

在这里插入图片描述

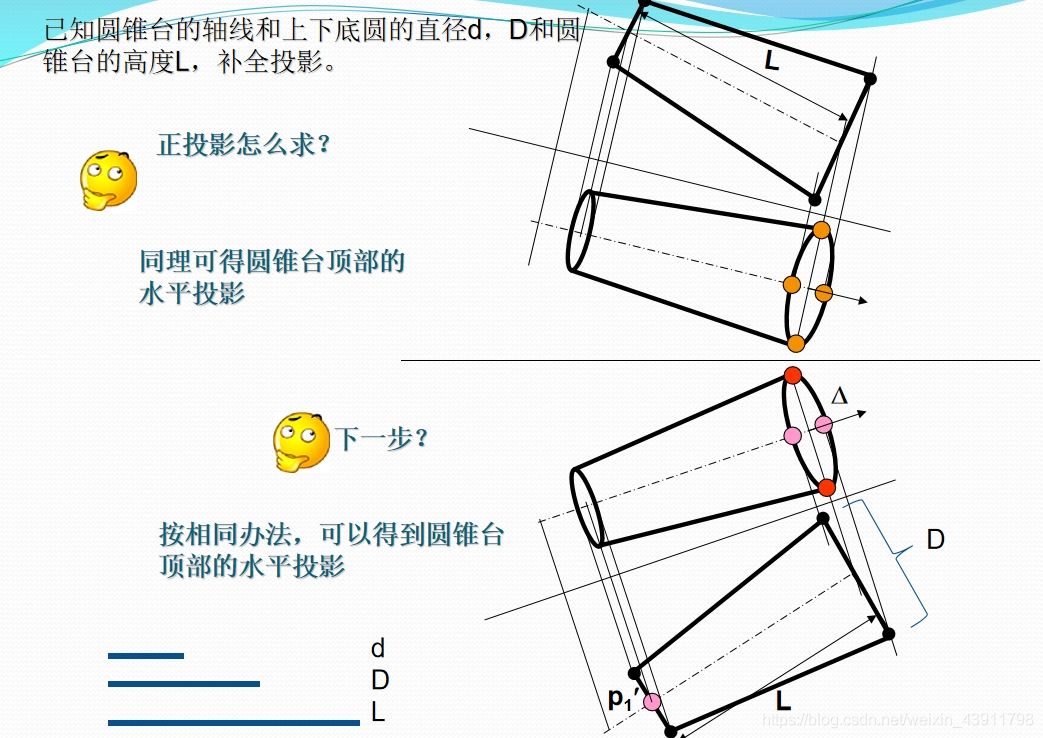

补全曲面立体的投影

在这里插入图片描述

2.平面与立体相交

在这里插入图片描述

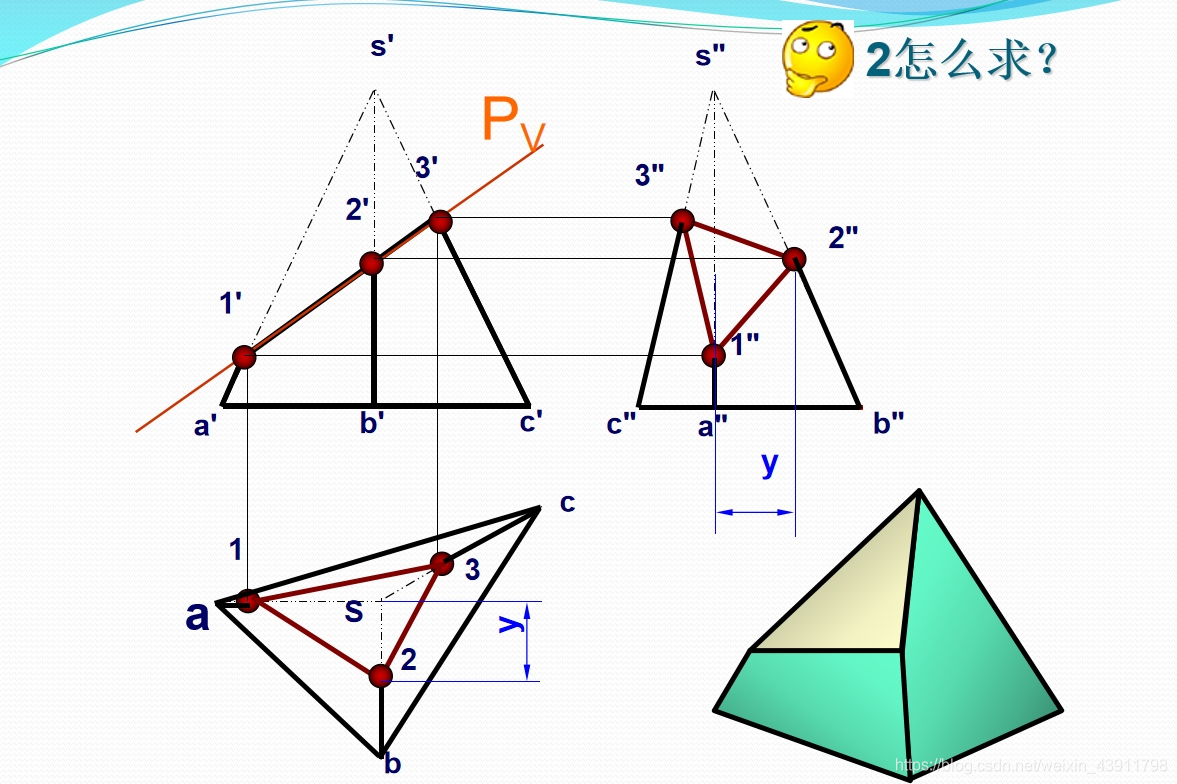

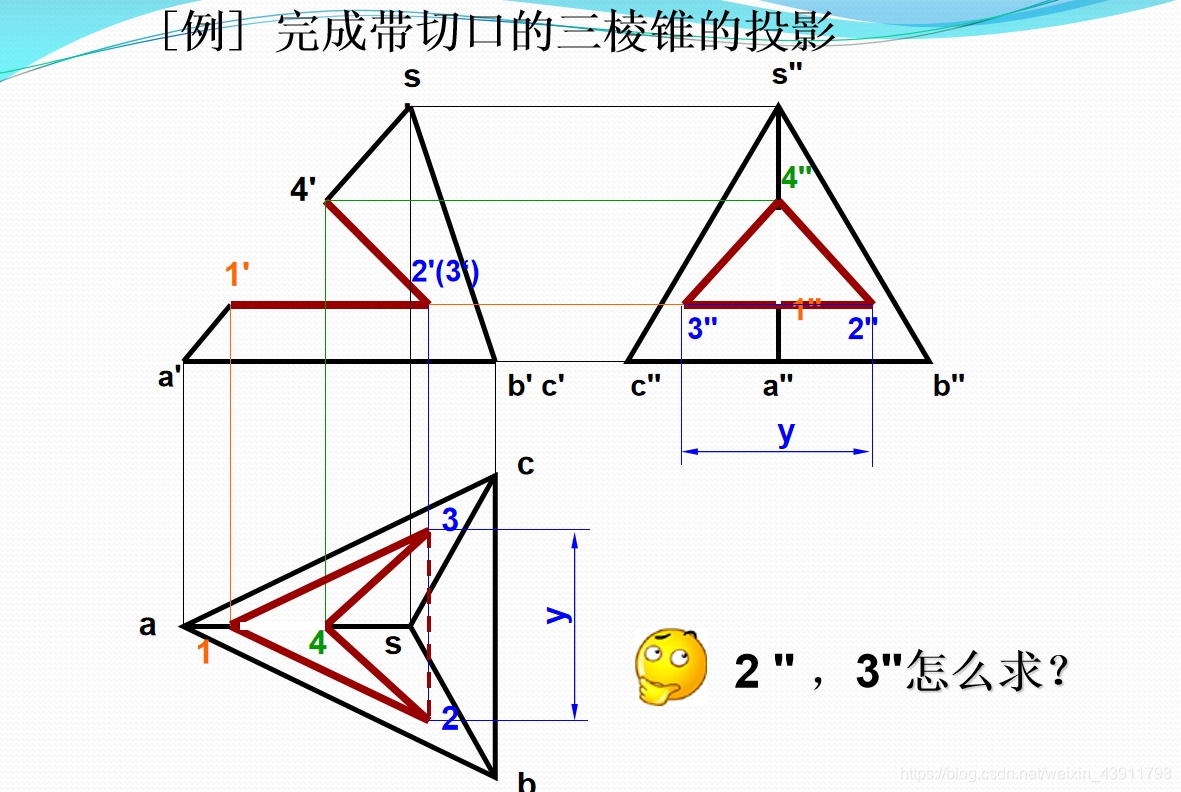

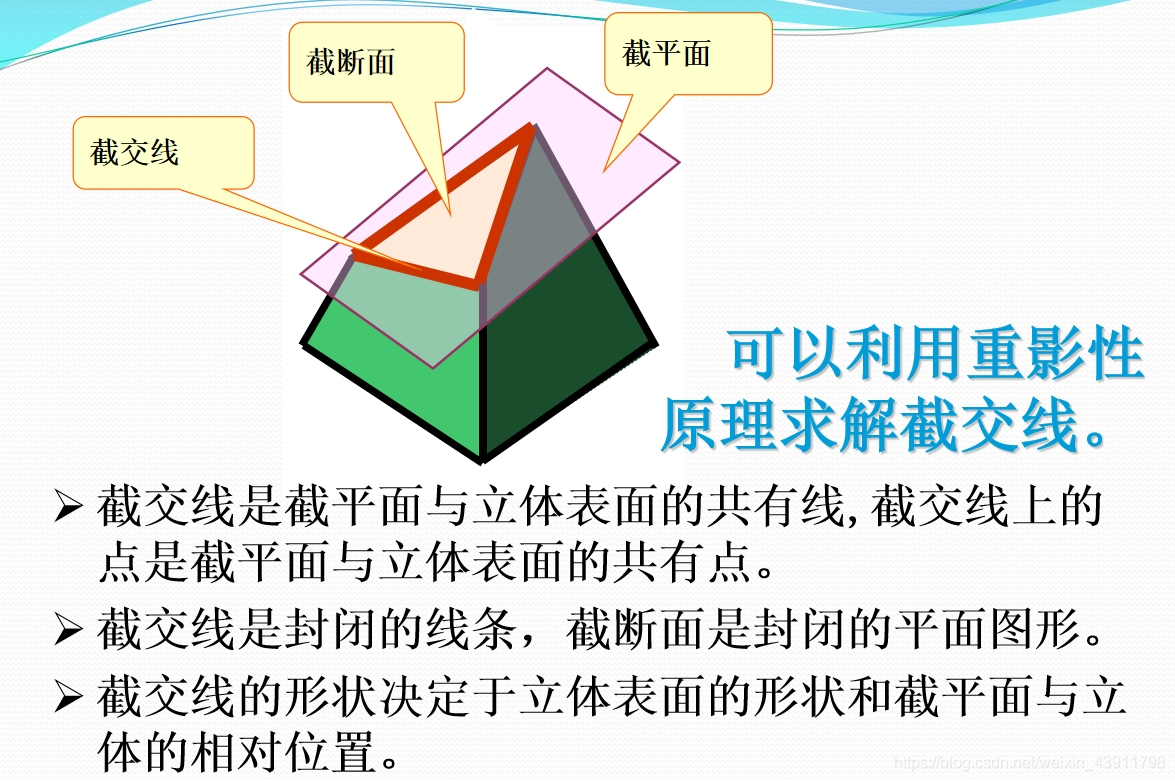

平面与平面立体相交-棱锥

在这里插入图片描述

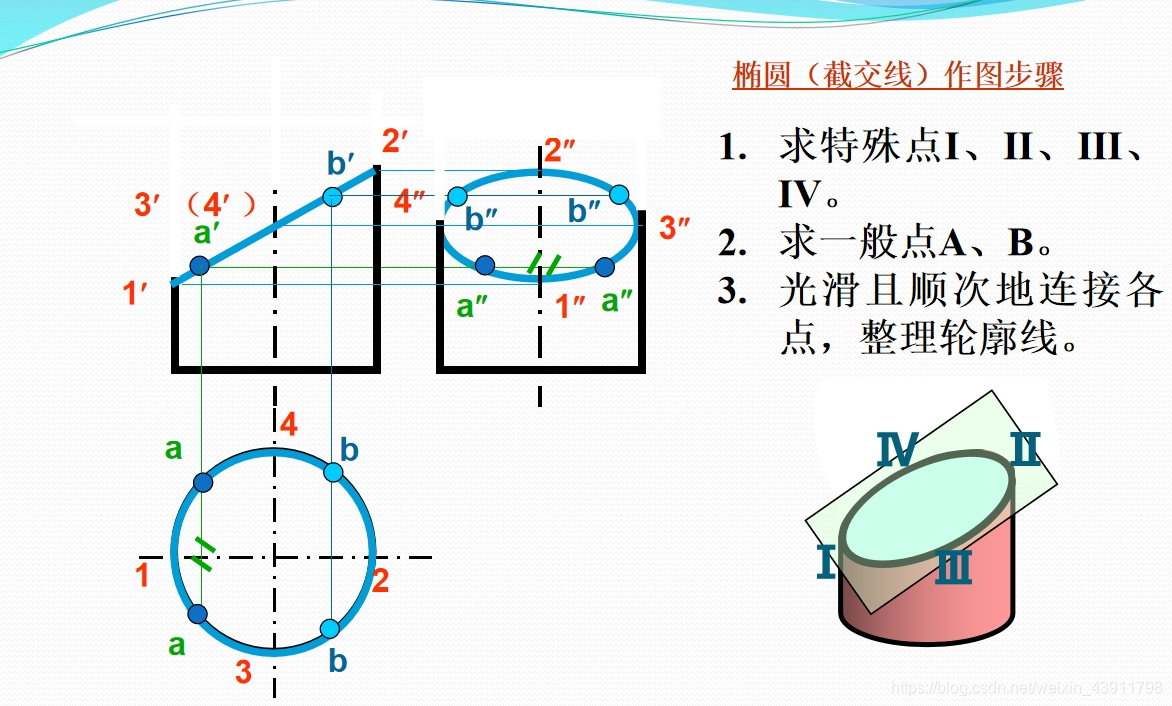

平面与圆柱相交

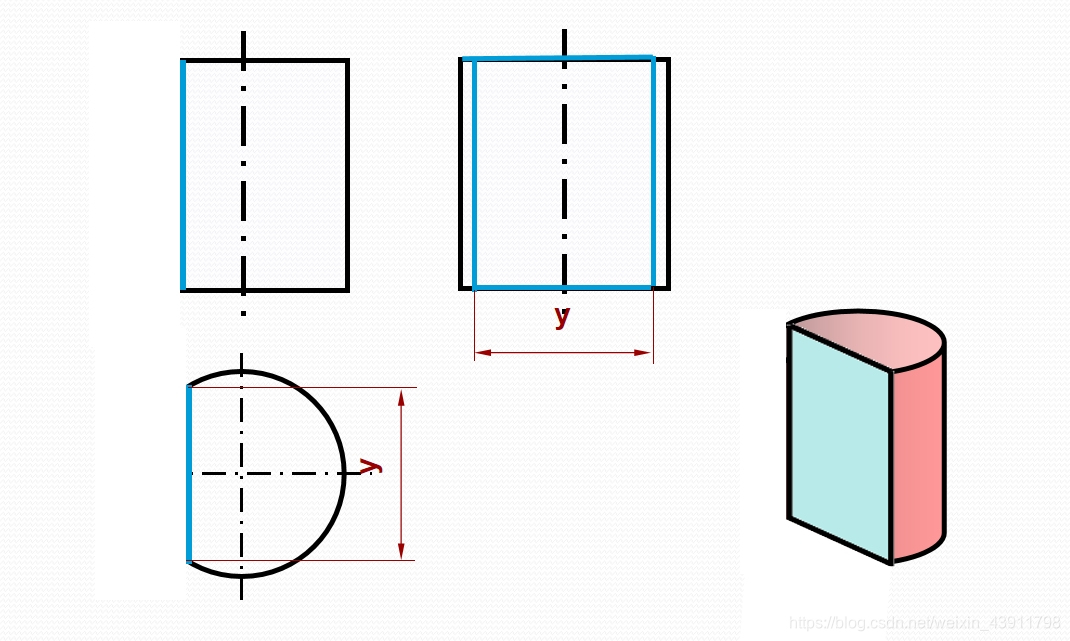

在这里插入图片描述

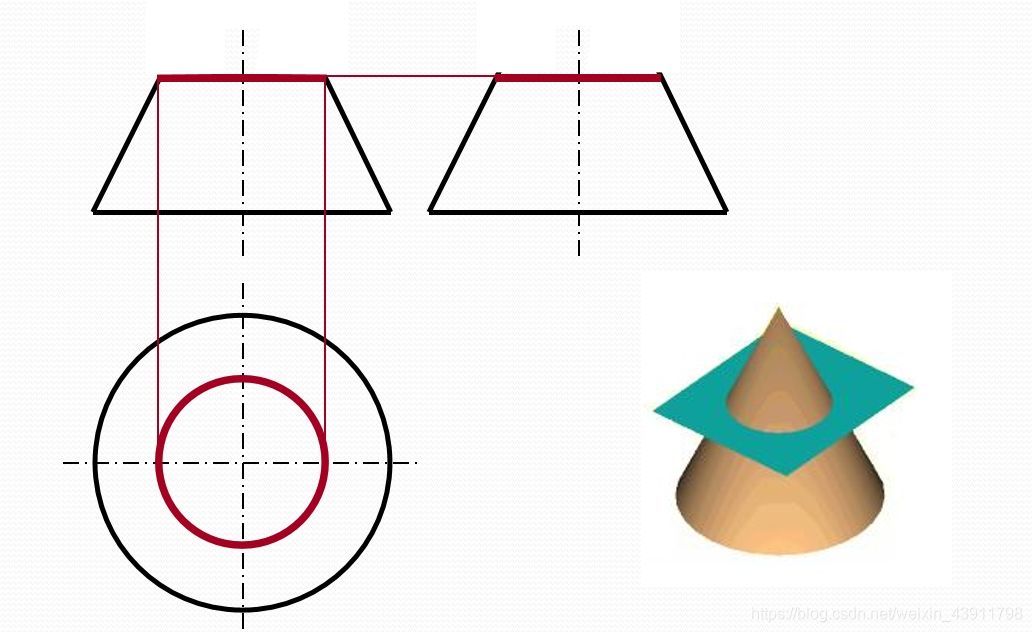

平面与圆锥相交-截平面平行底圆

在这里插入图片描述

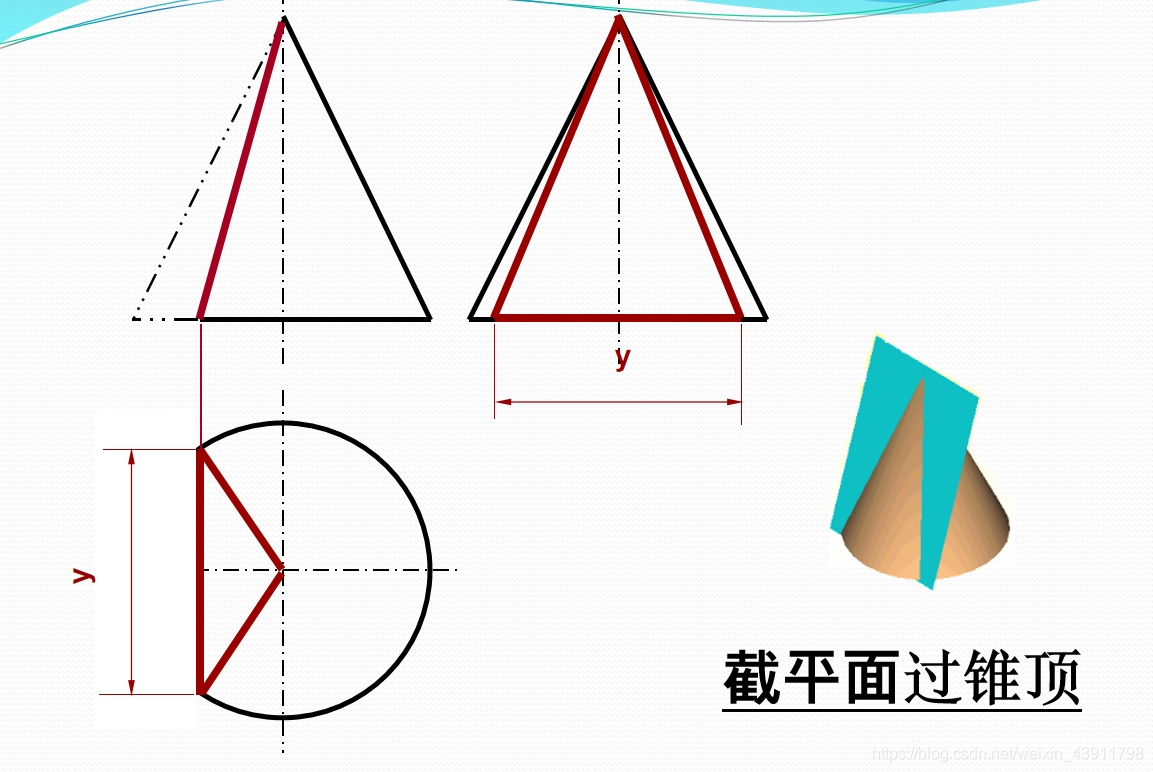

平面与圆锥相交-截平面通过锥顶

在这里插入图片描述

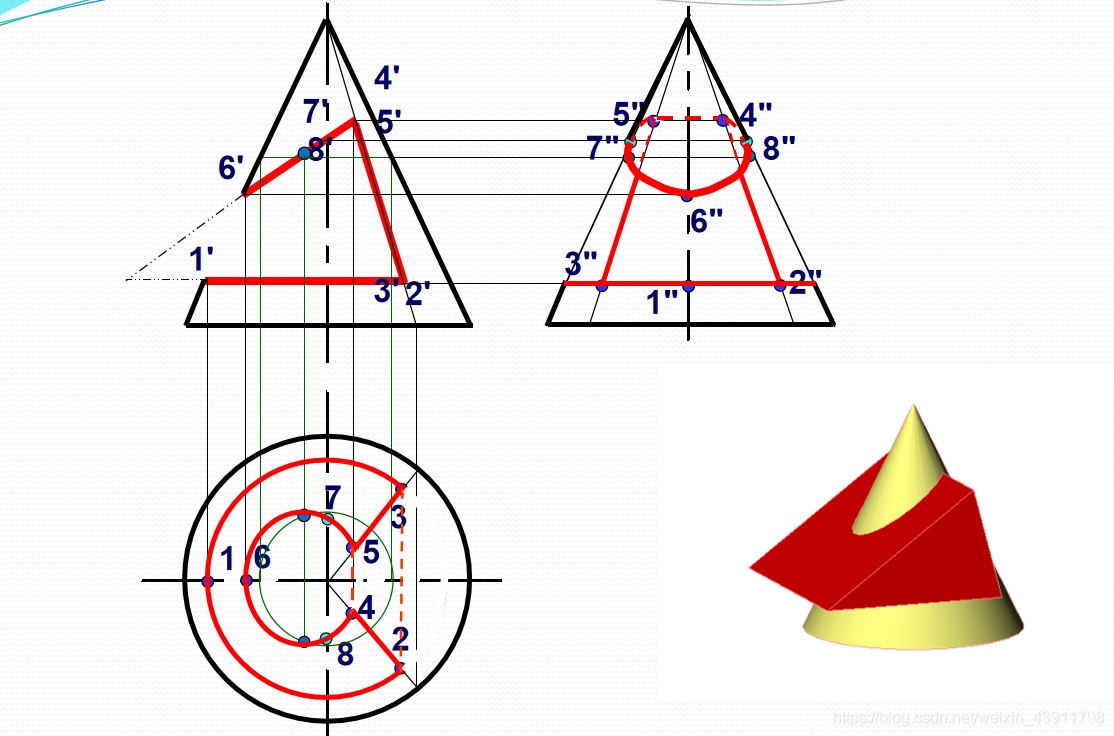

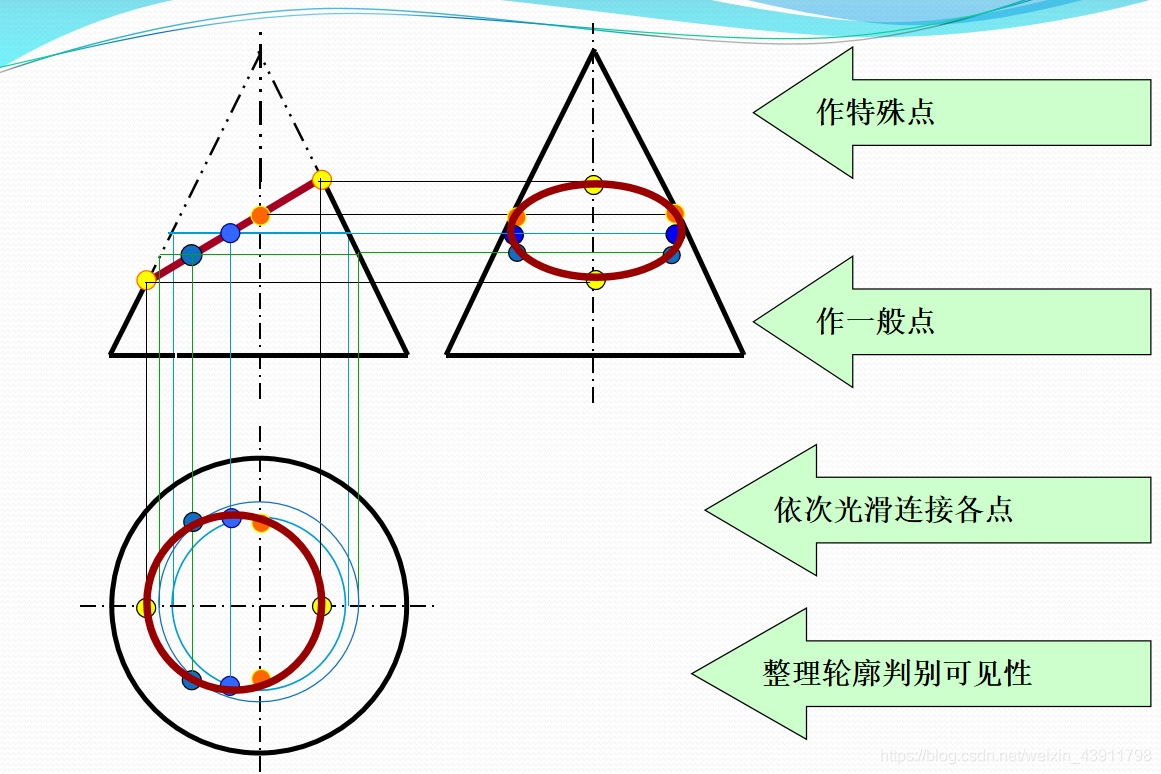

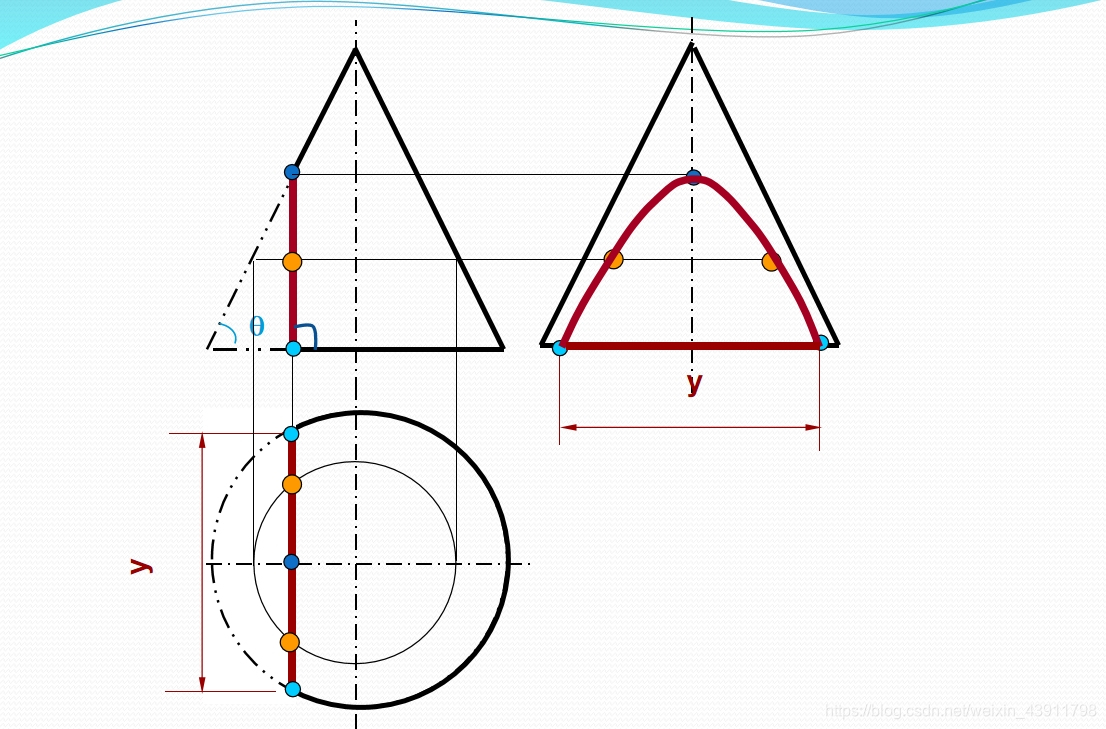

平面与圆锥相交-截平面与轴线倾斜

在这里插入图片描述

平面与圆锥相交-例子

在这里插入图片描述

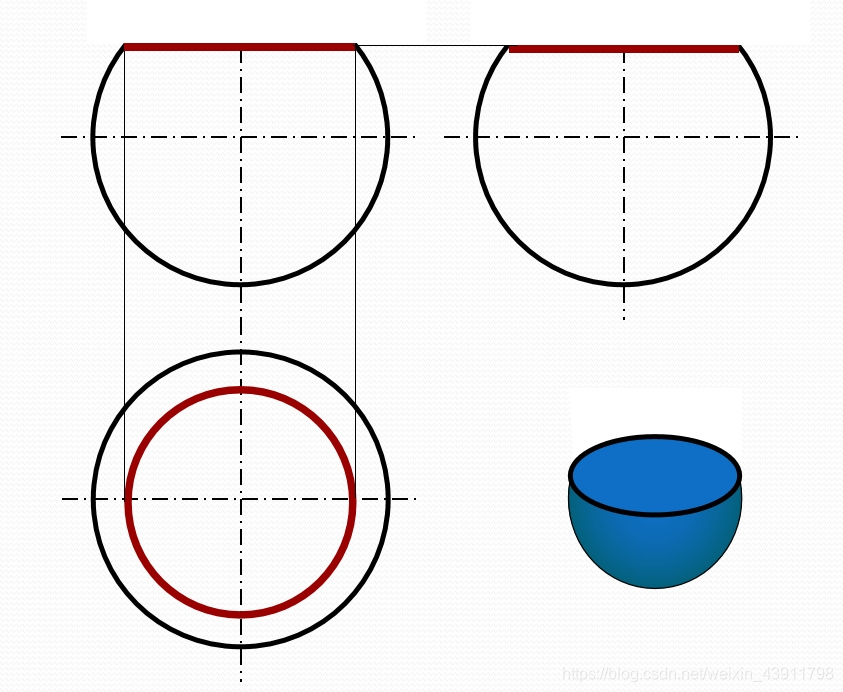

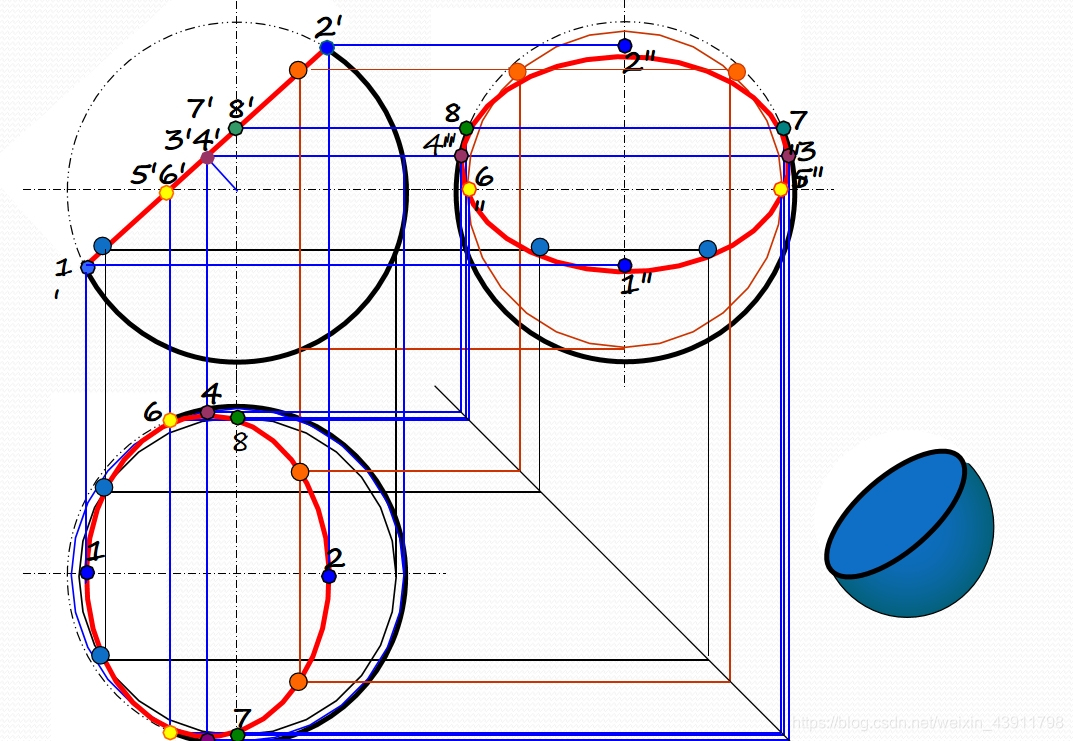

平面与球相交

在这里插入图片描述

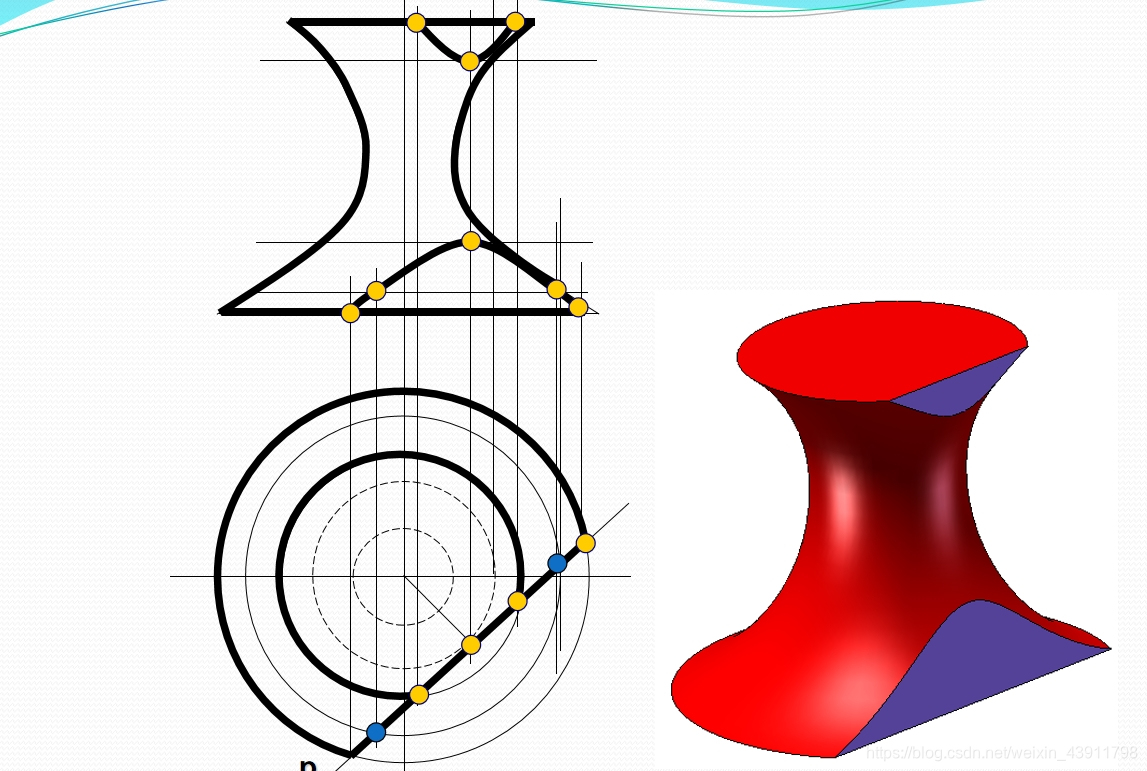

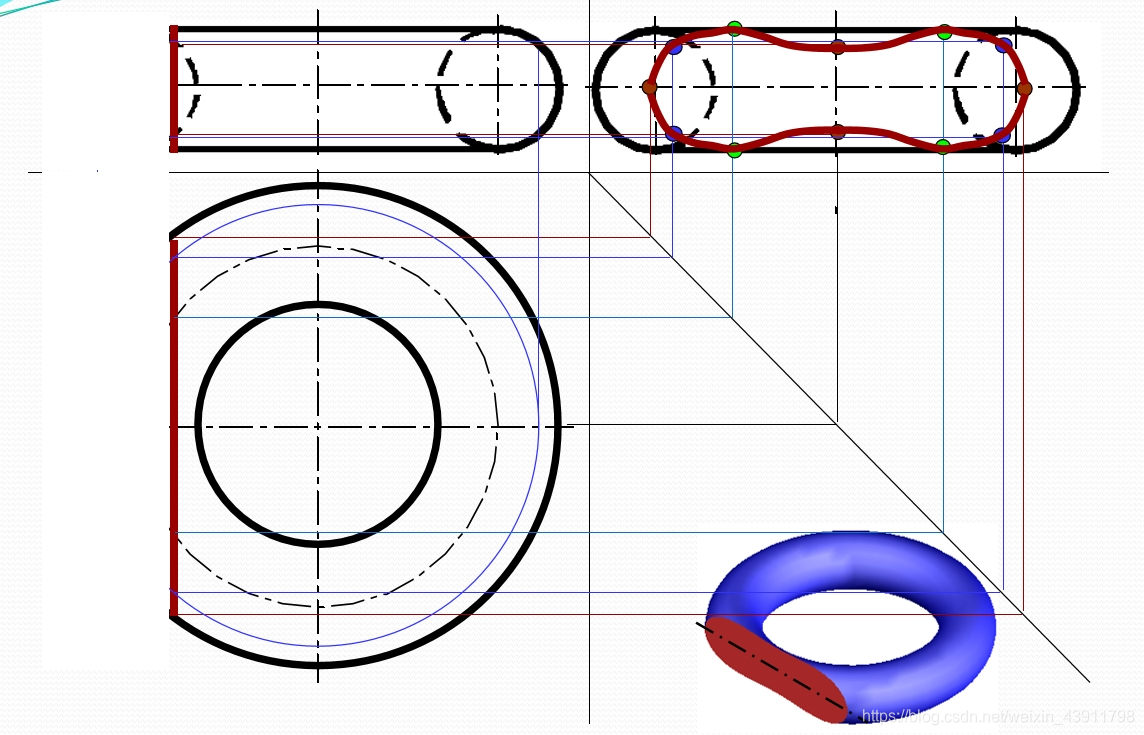

平面与环面相交

在这里插入图片描述

平面与环相交

在这里插入图片描述

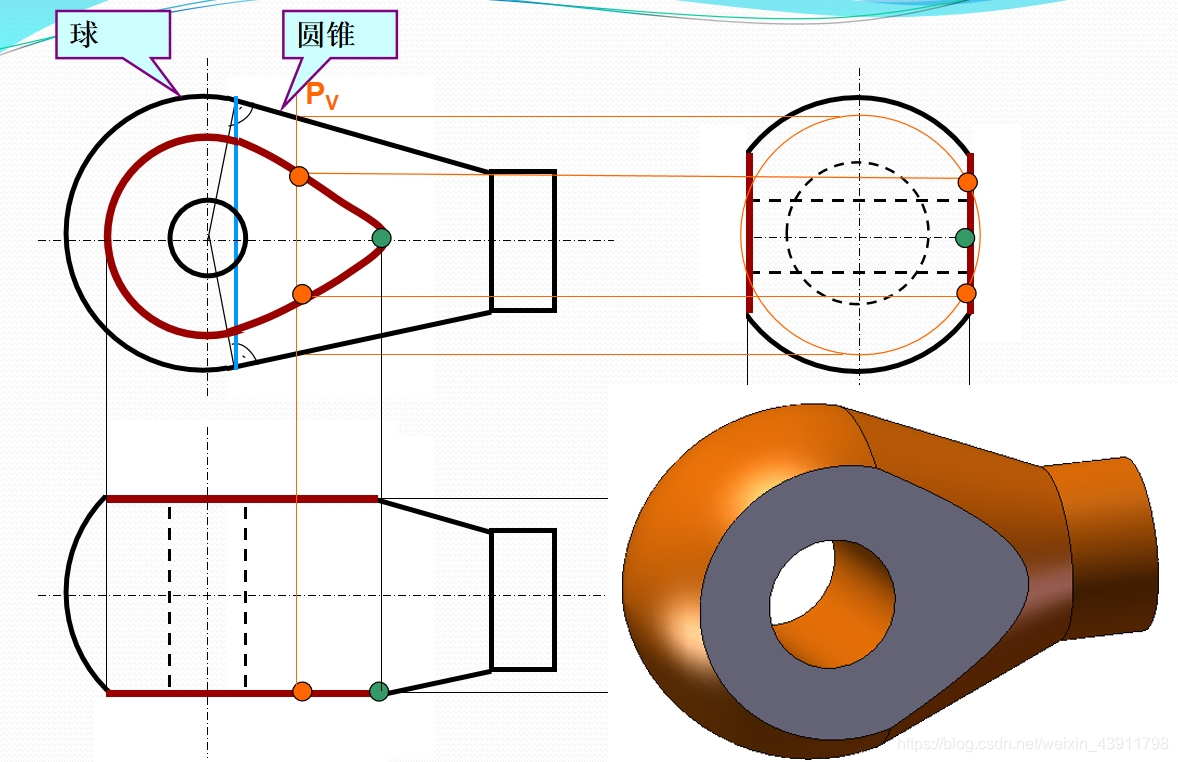

平面与组合回转体相交

在这里插入图片描述

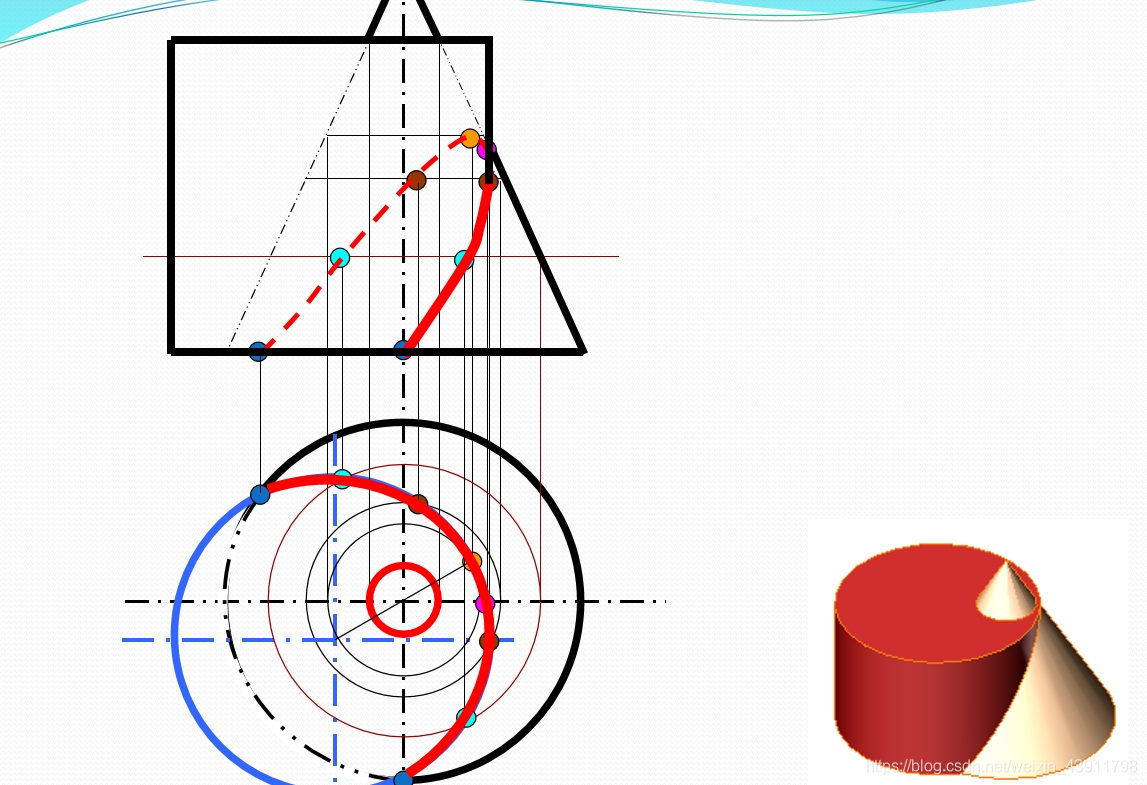

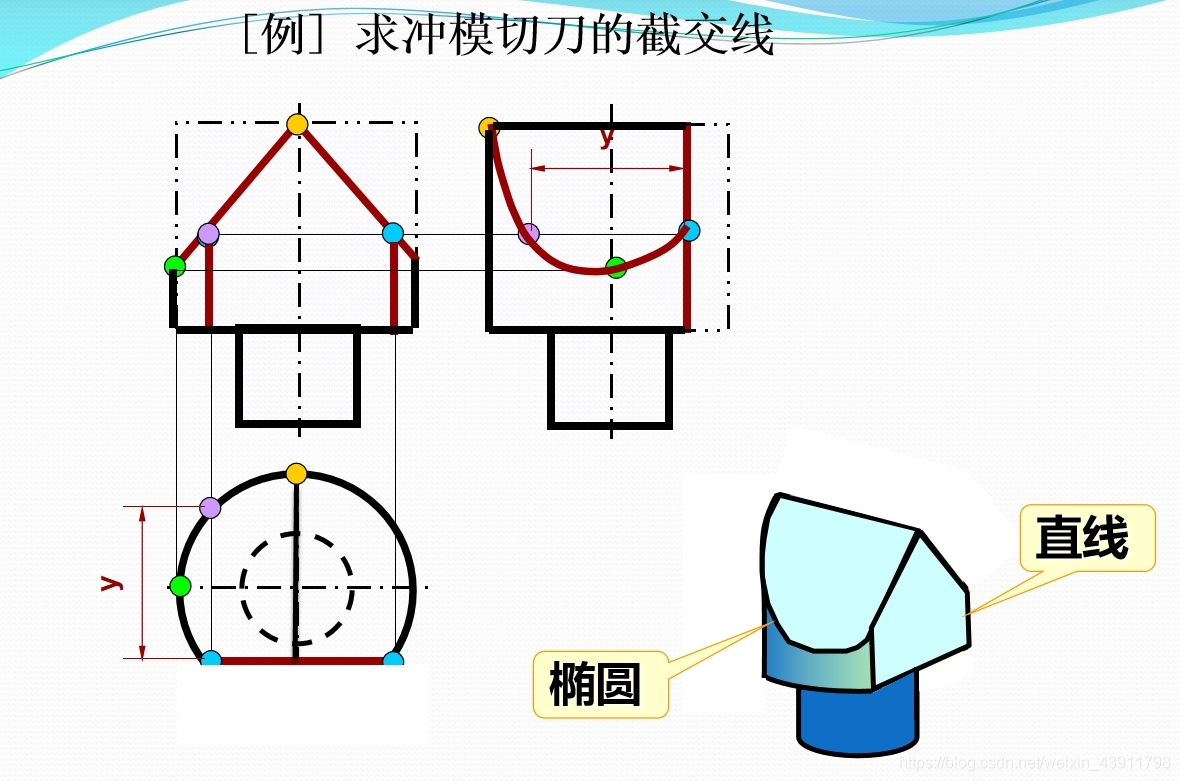

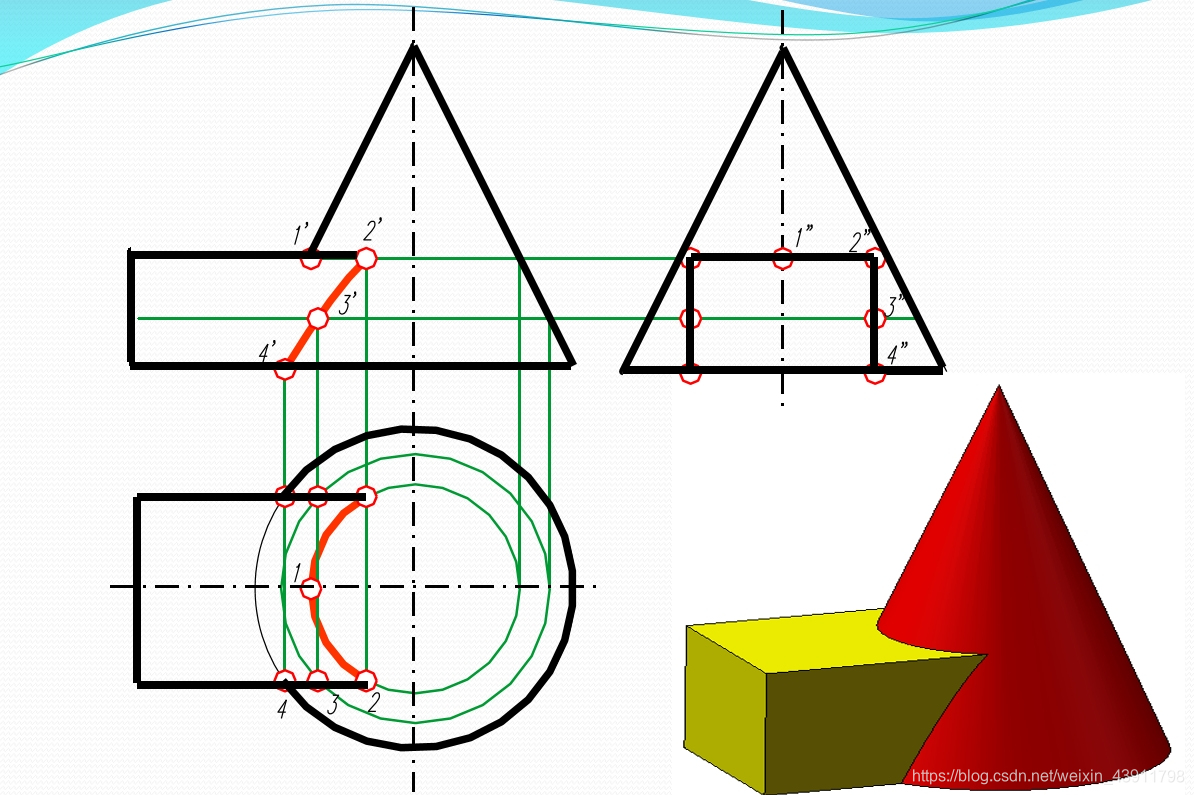

3.平面立体与曲面立体相交

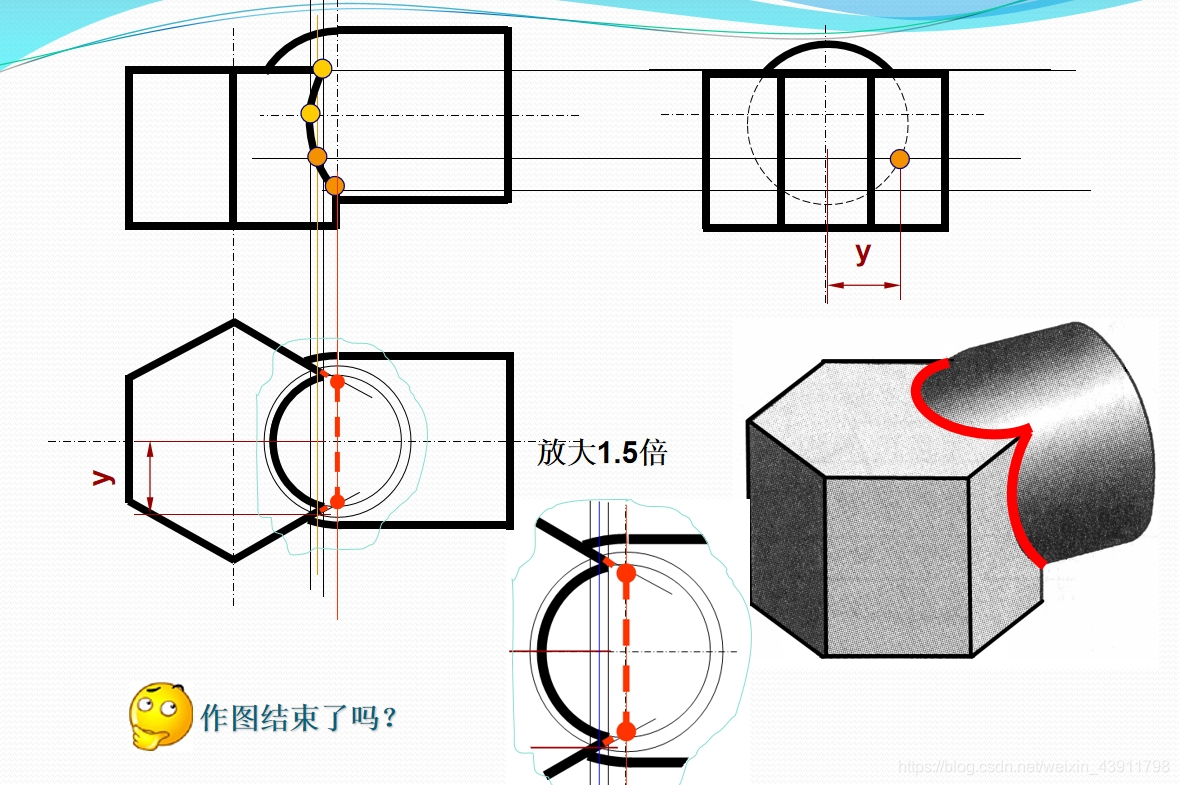

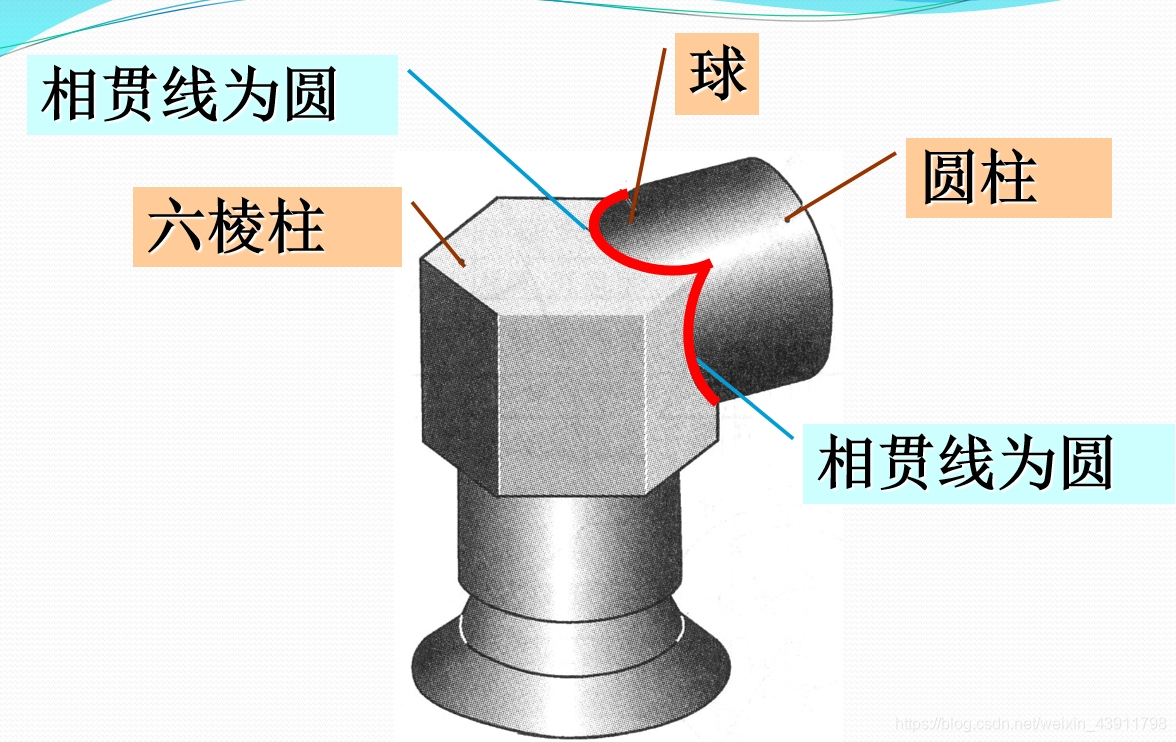

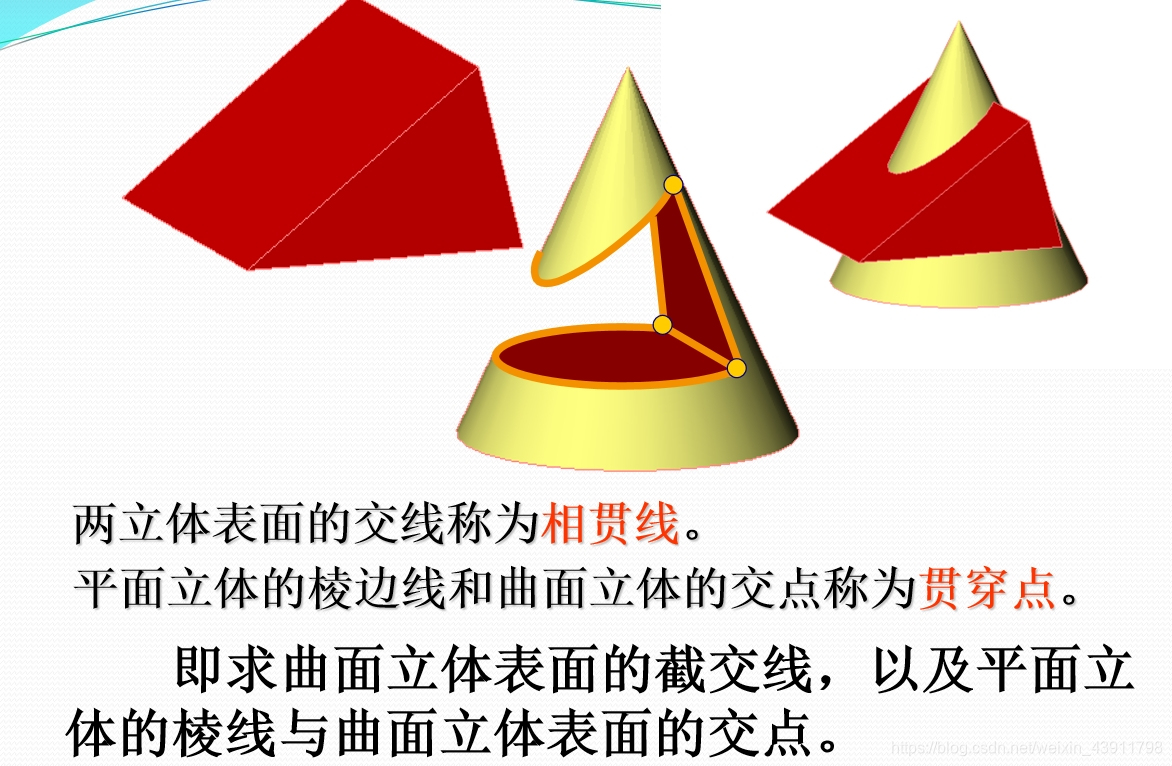

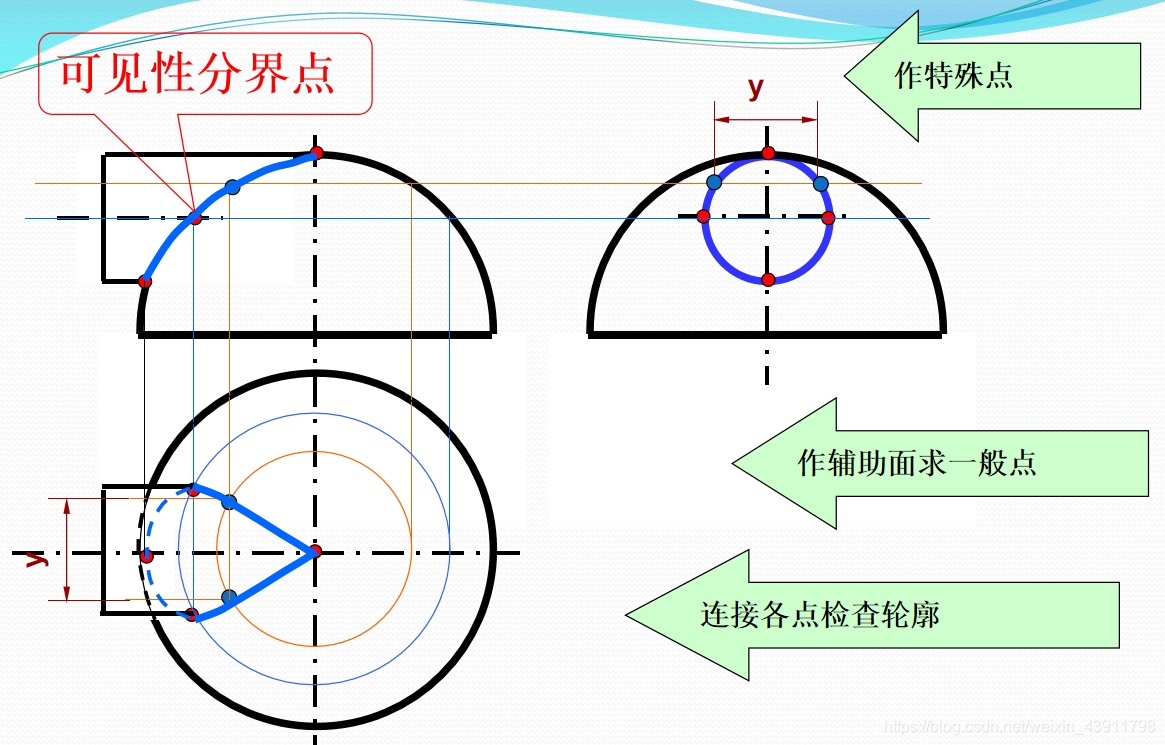

在这里插入图片描述

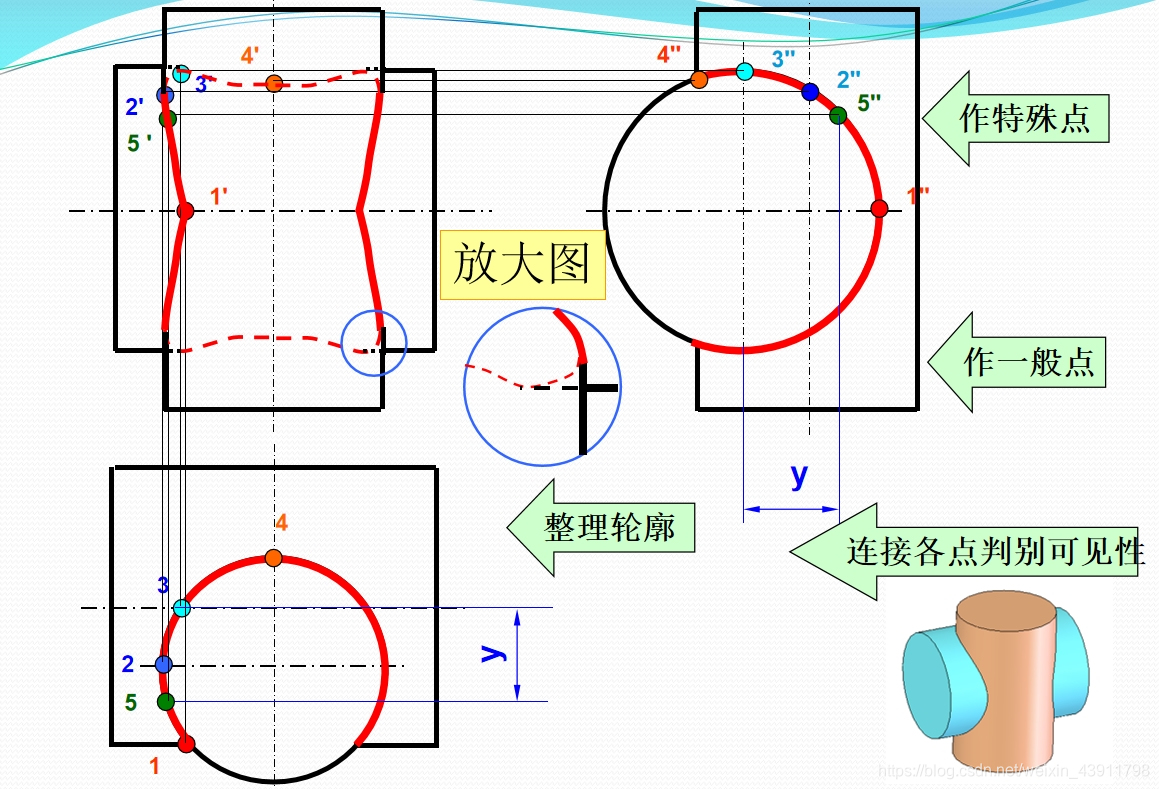

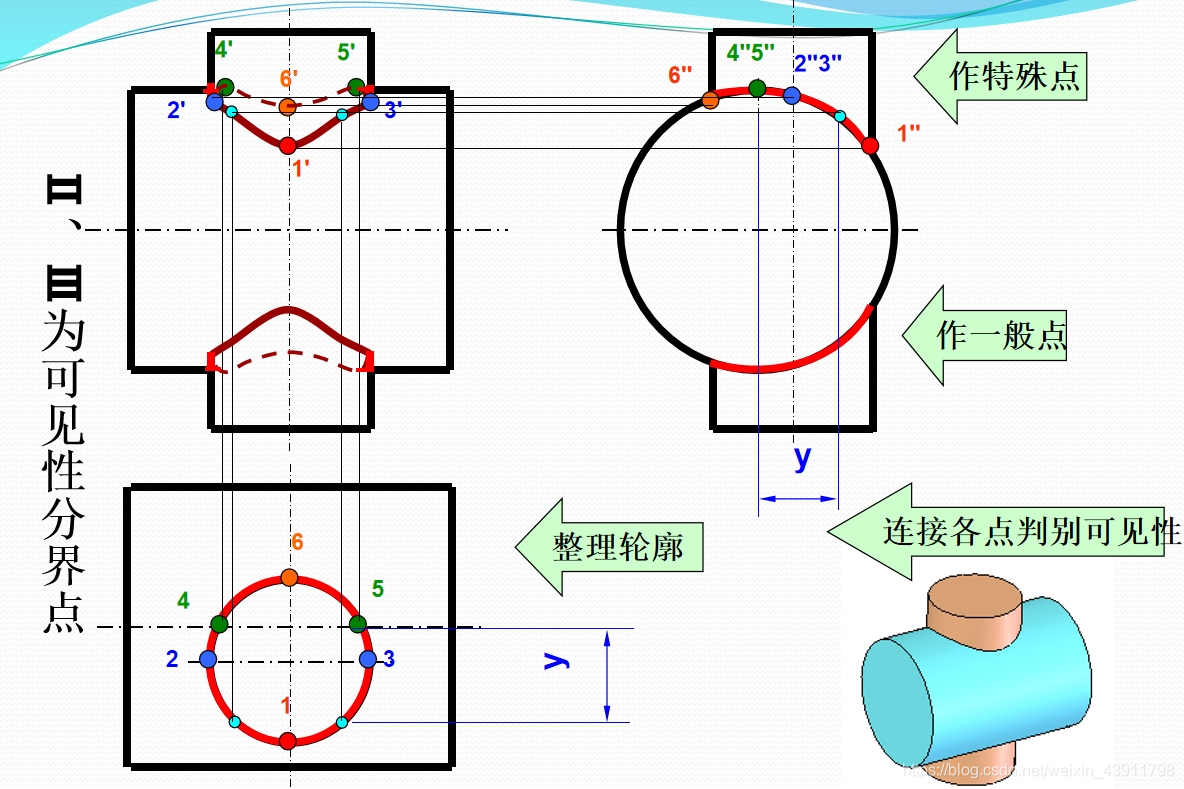

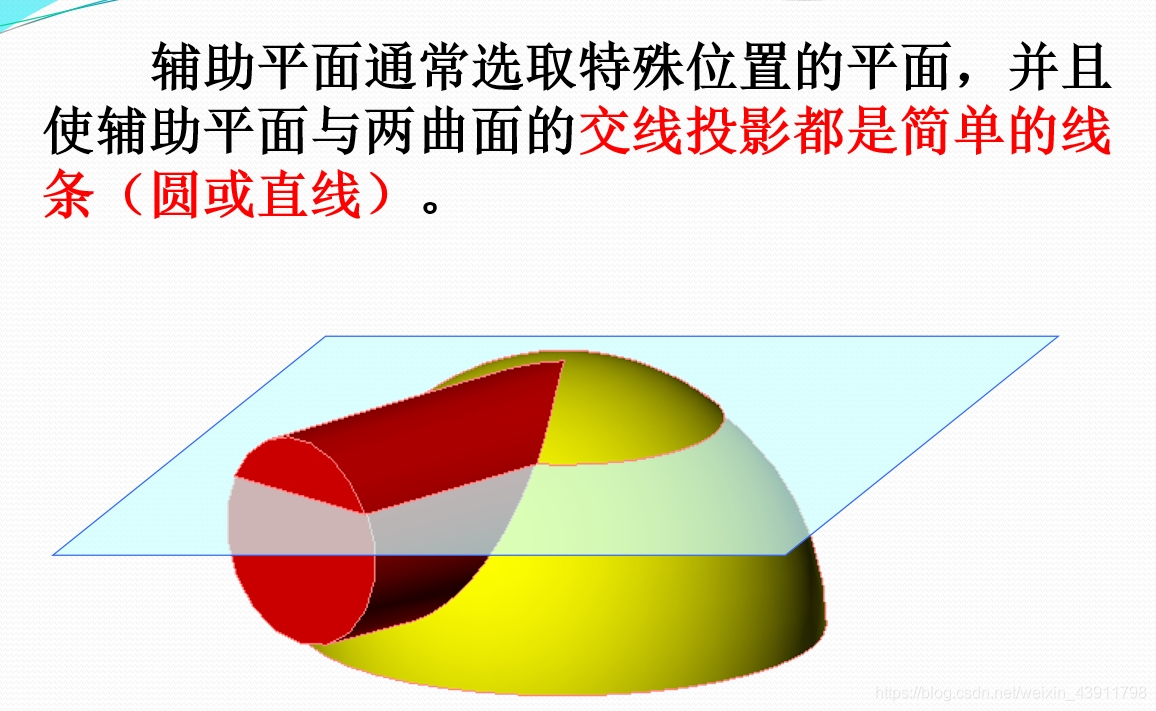

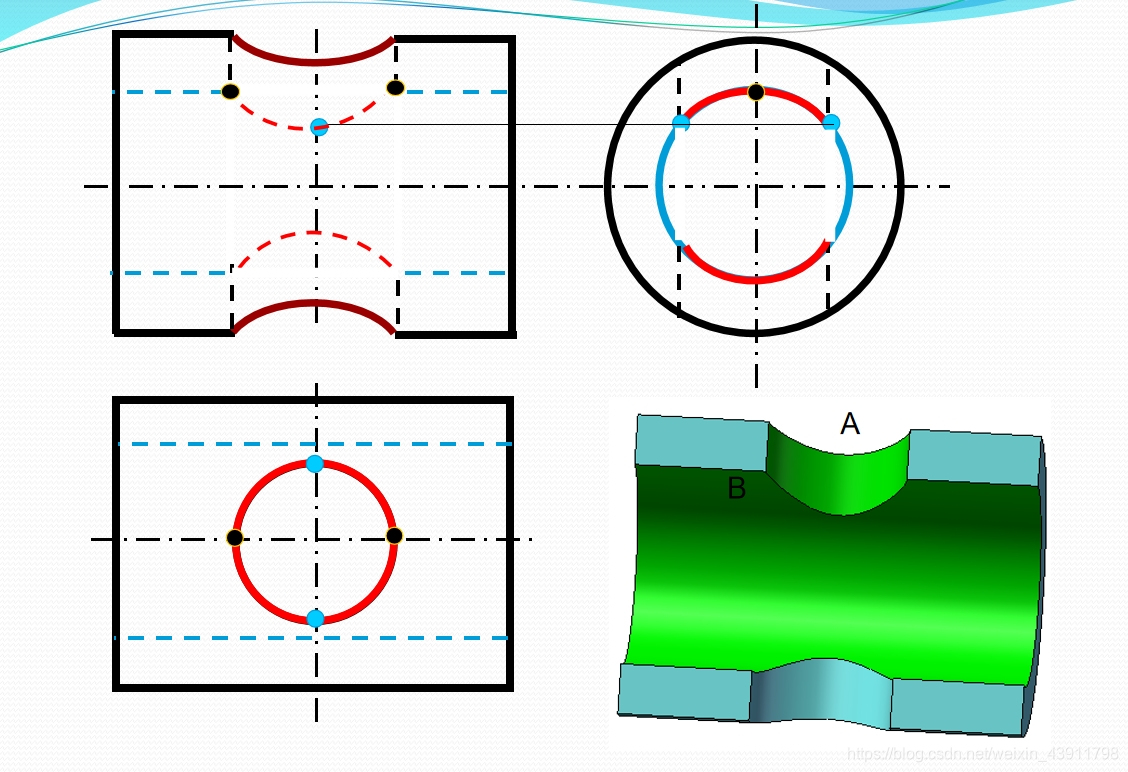

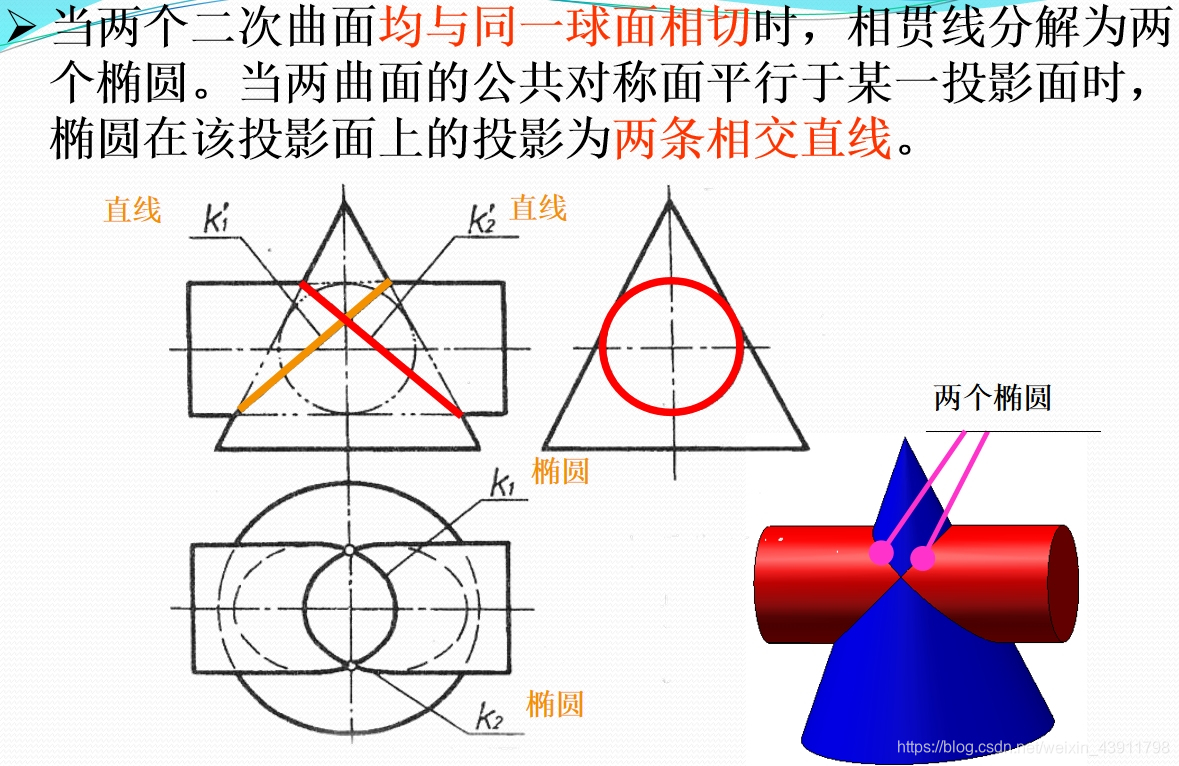

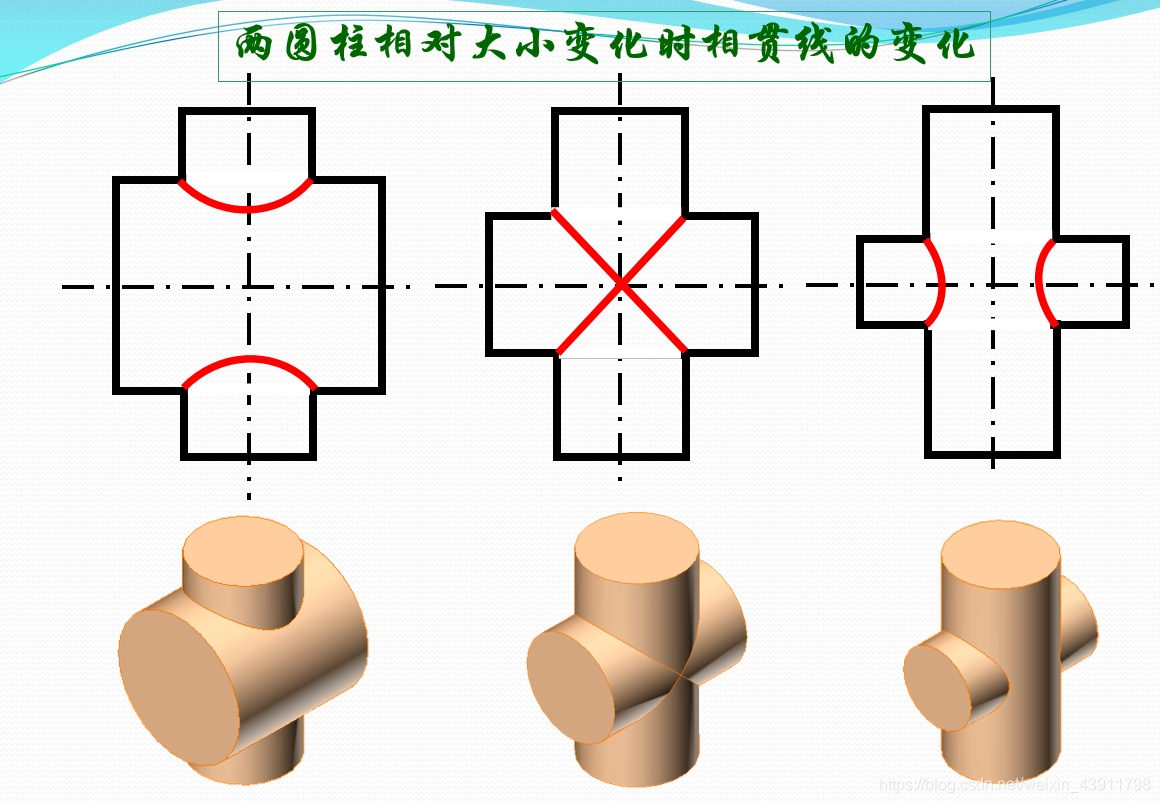

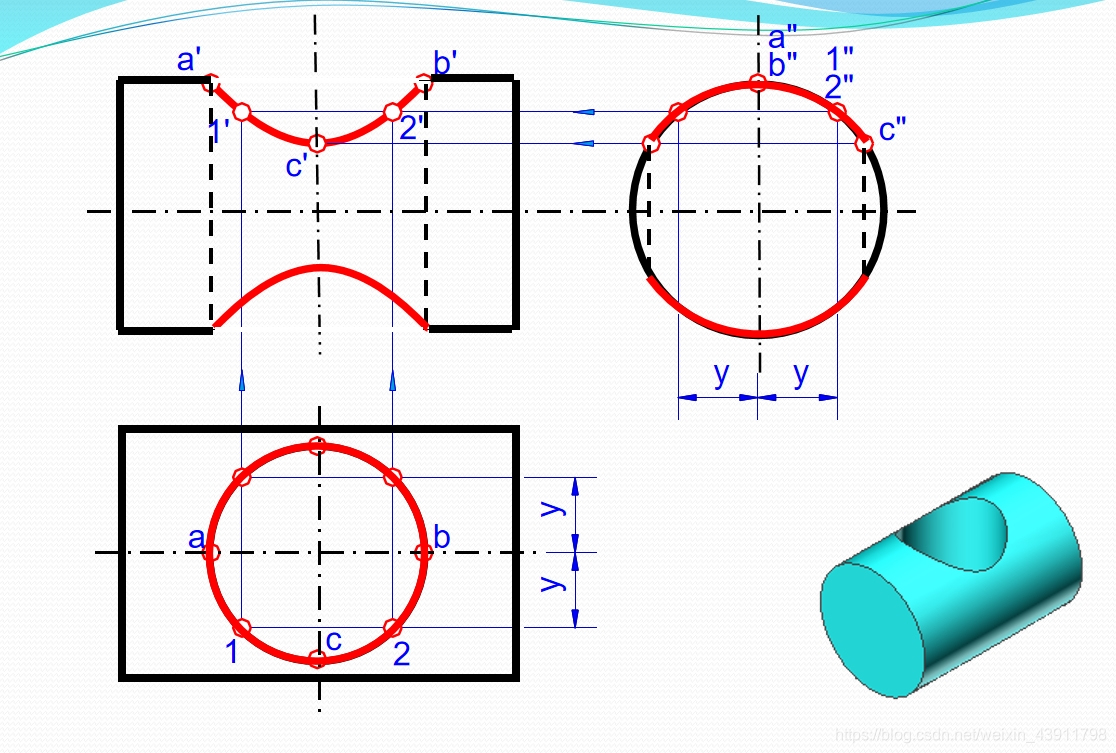

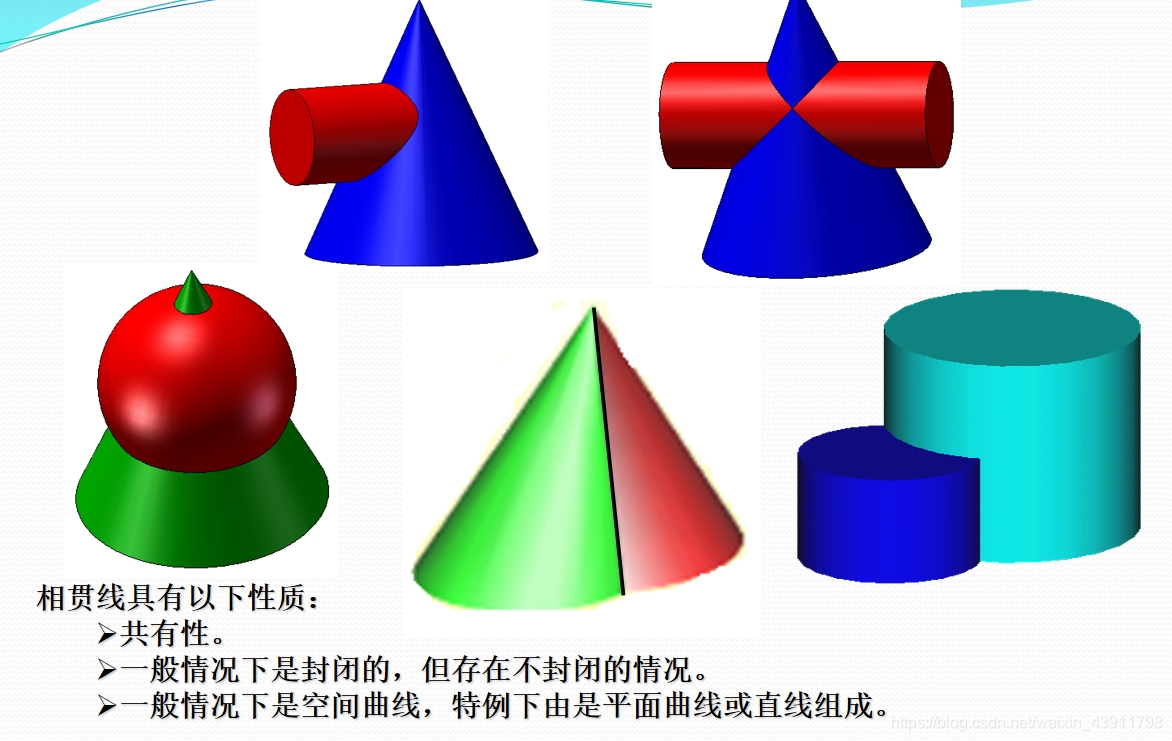

4.两曲面立体相交

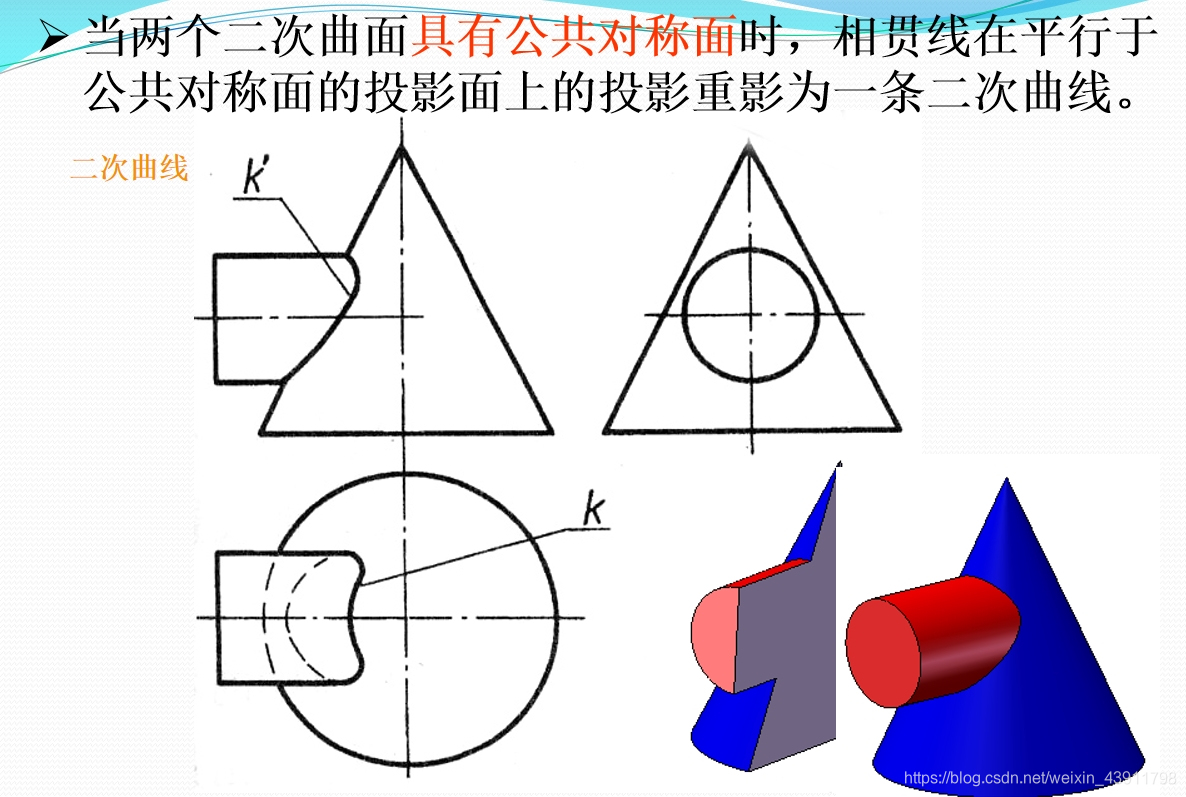

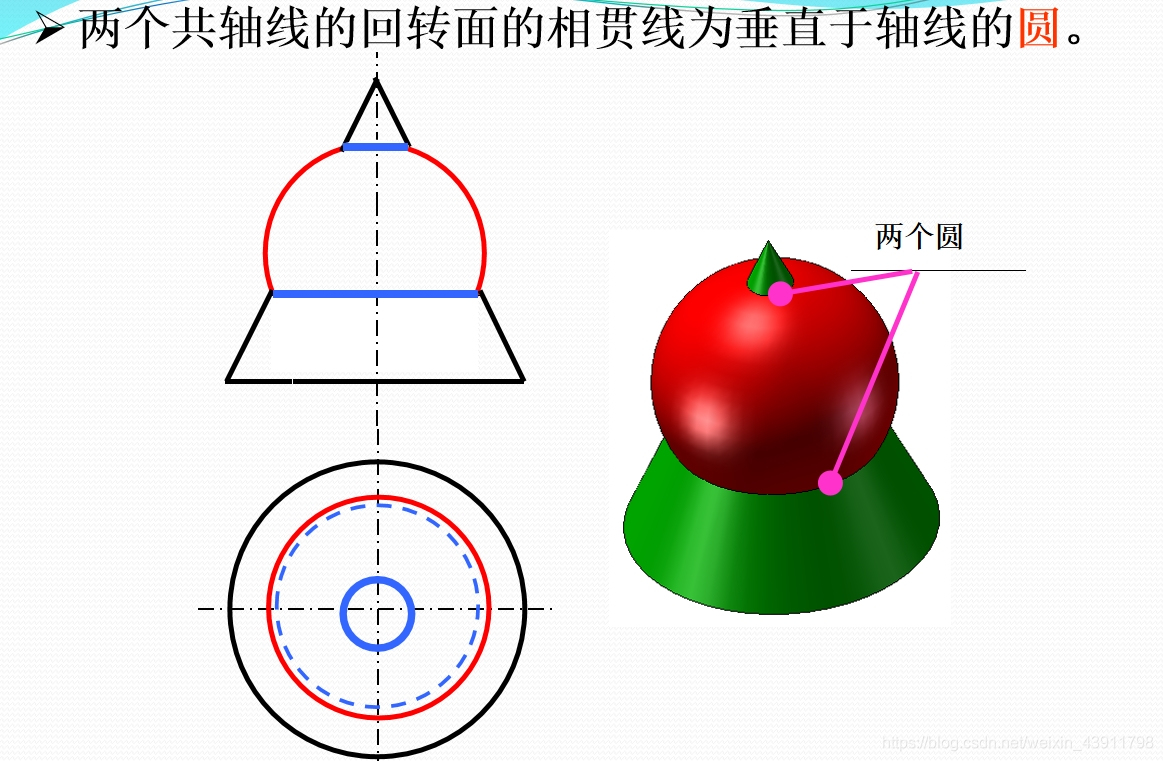

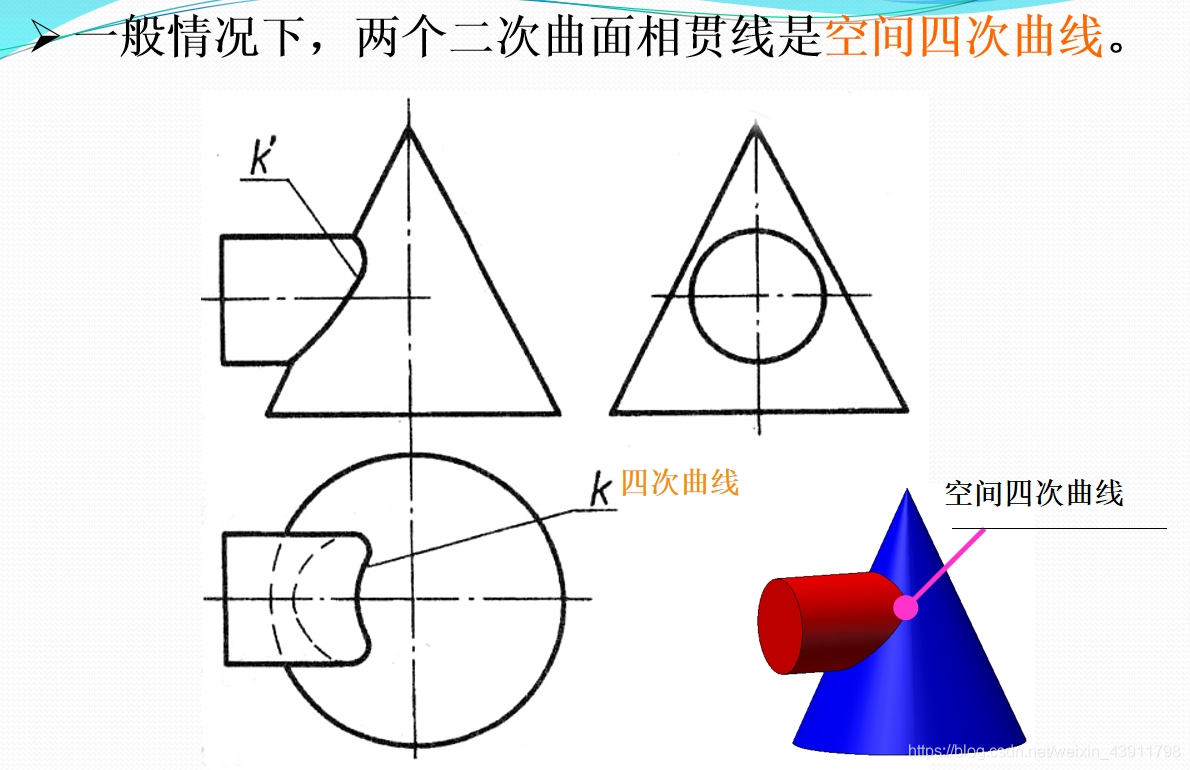

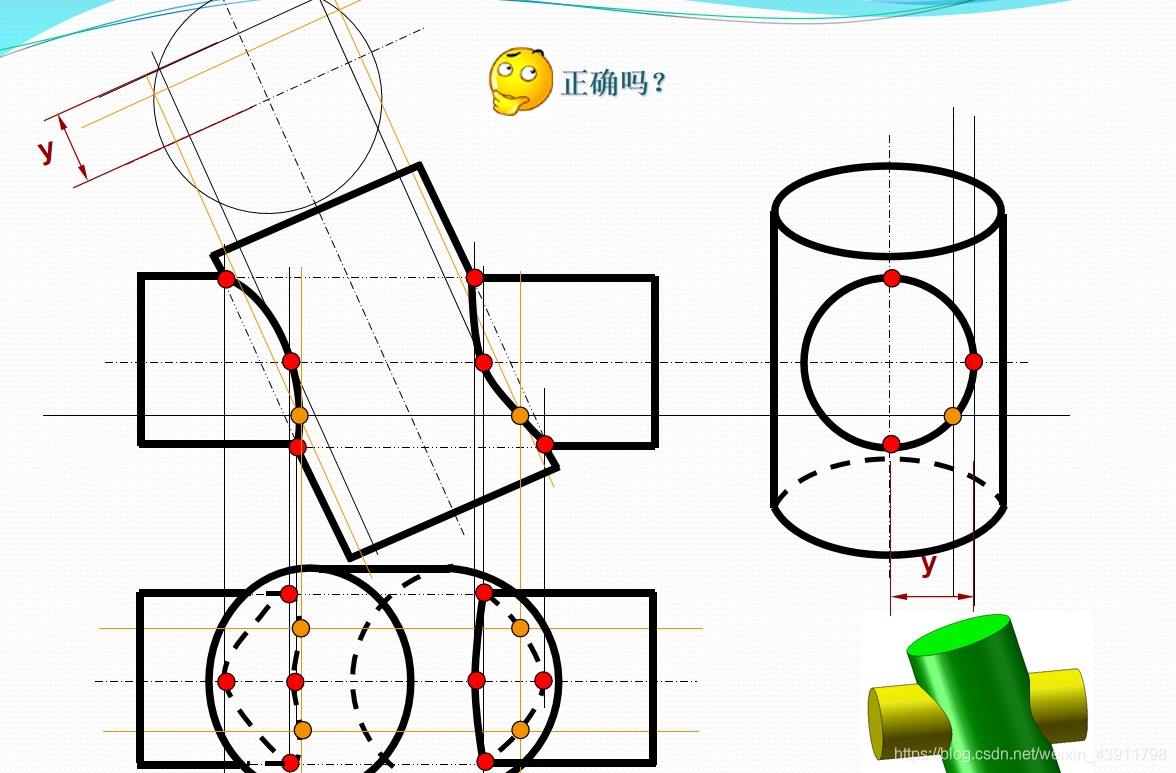

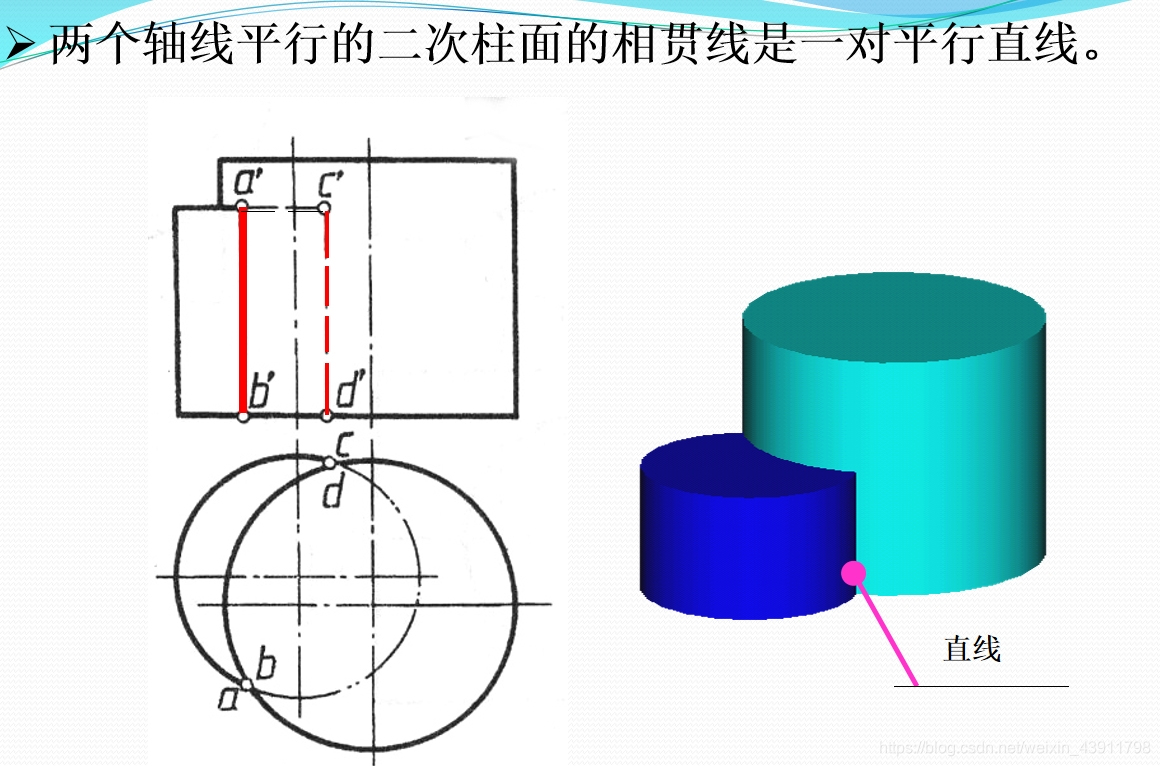

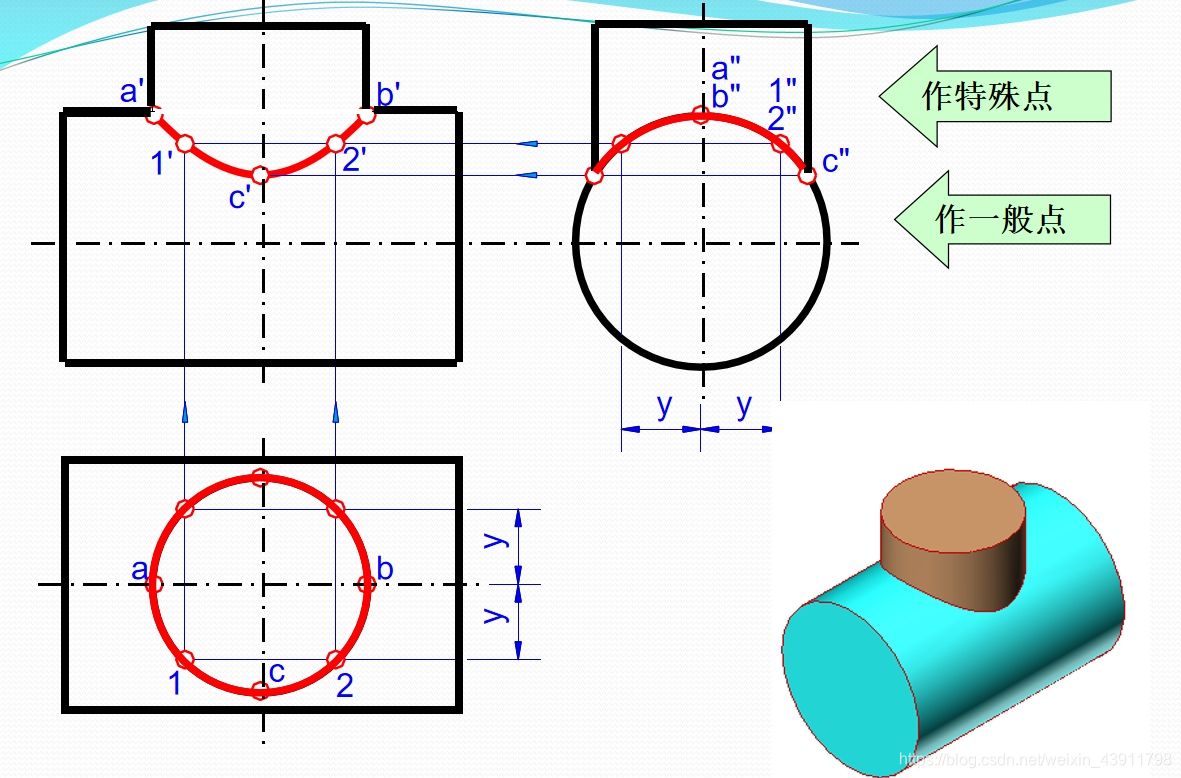

在这里插入图片描述
