机械图样解读——柱面和锥面

最新推荐文章于 2023-01-19 00:01:59 发布
最新推荐文章于 2023-01-19 00:01:59 发布
阅读量3.9k 收藏 2
点赞数
分类专栏： 机械制图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/108375071
版权
本文深入探讨了曲面作为一动线在空间中连续运动轨迹的概念，详细解释了母线、导点、导线和导面对曲面形成的影响。特别介绍了柱面和锥面的形成原理，柱面是由直母线沿曲导线运动并始终保持平行于直导线形成，而锥面则是直母线沿曲导线运动并通过一定点形成。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

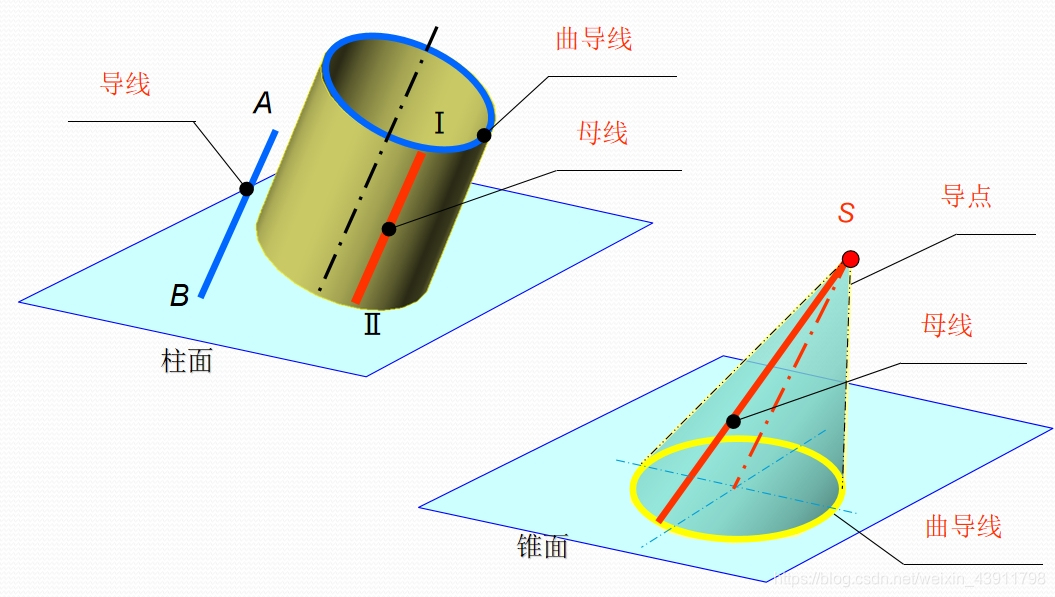

曲面为一动线在空间连续运动的轨迹。该动线称为母线，控制母线运动的点、线、面称为导点、导线和导面，母线的每一位置称为该曲面上的素线。

在这里插入图片描述

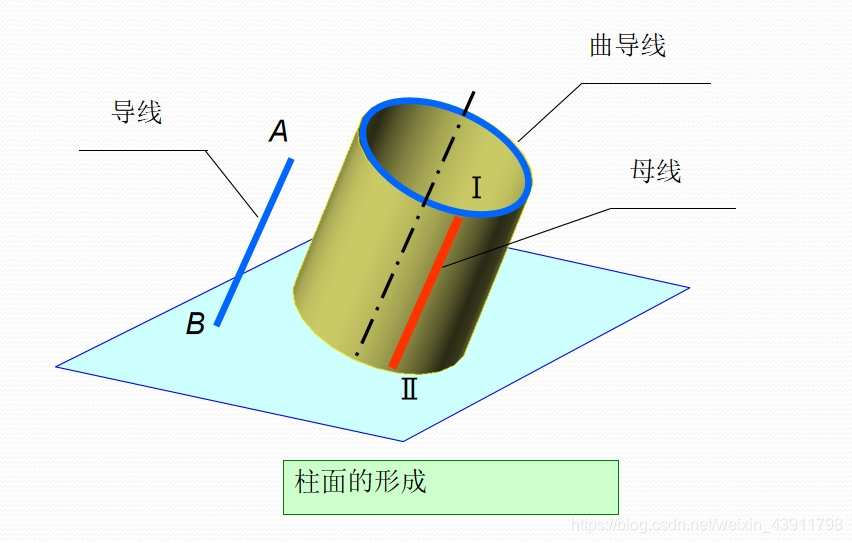

柱面-柱面的形成

一直母线沿着一曲导线运动且始终平行于直导线而形成的曲面称为柱面。

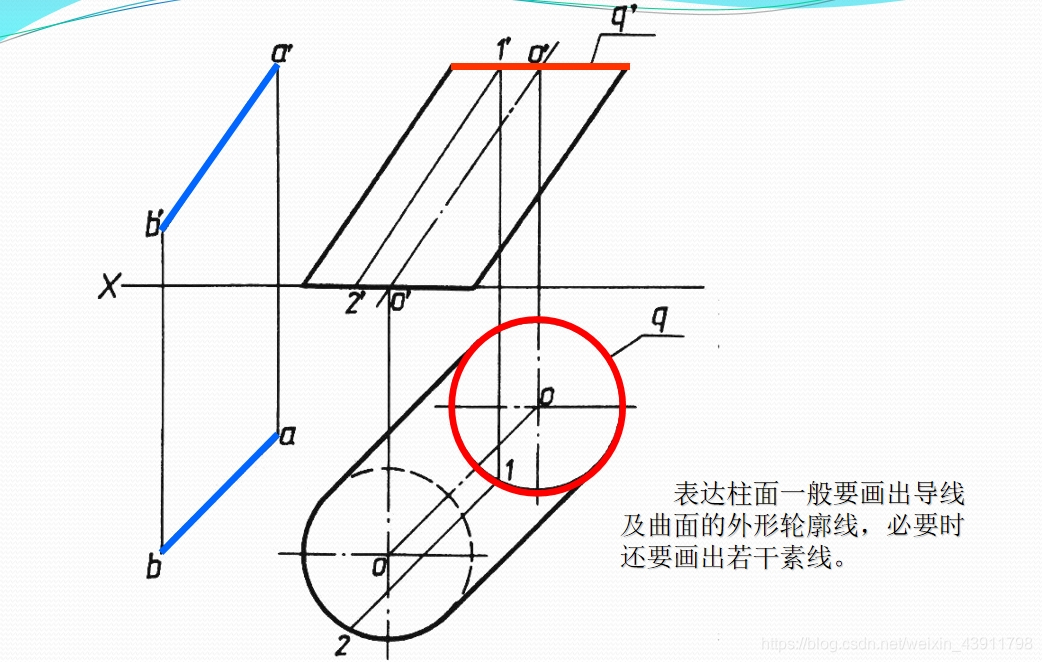

在这里插入图片描述
在这里插入图片描述

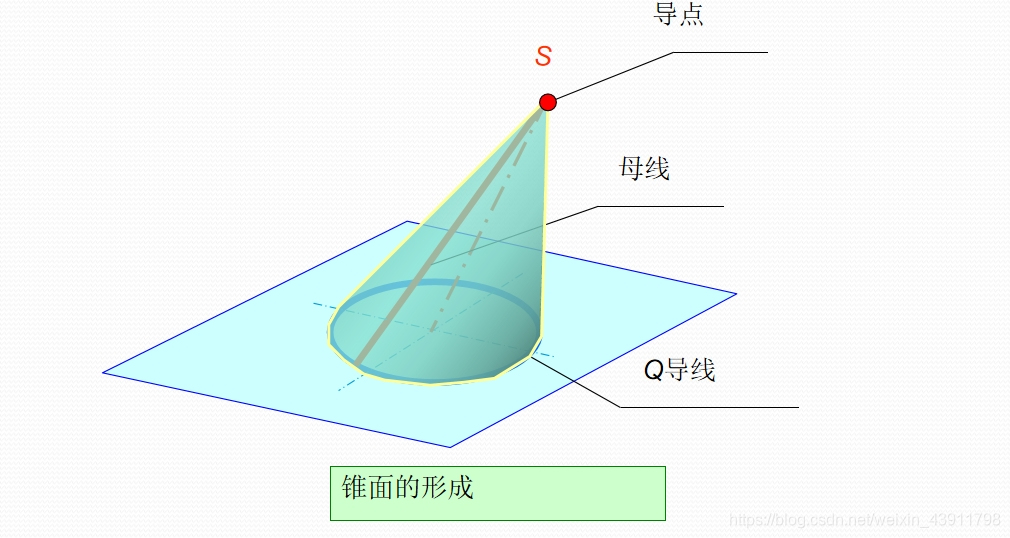

锥面-锥面的形成

一直母线沿着一曲导线运动且始终通过一定点而形成的曲面称为锥面。

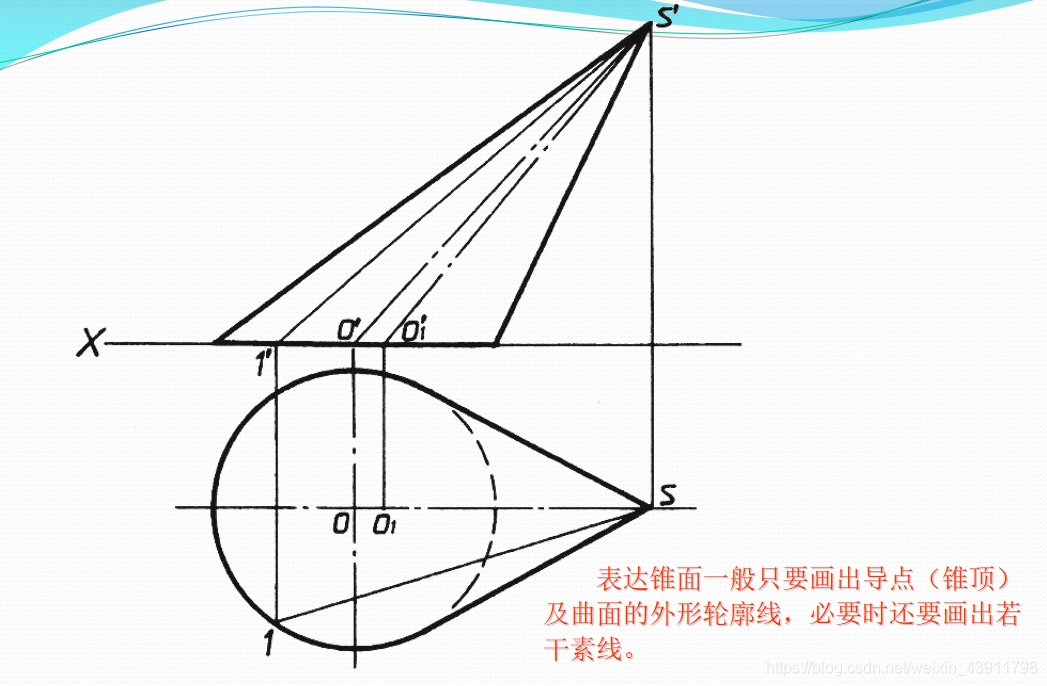

在这里插入图片描述
在这里插入图片描述
