UG NX 10 重新附着草图

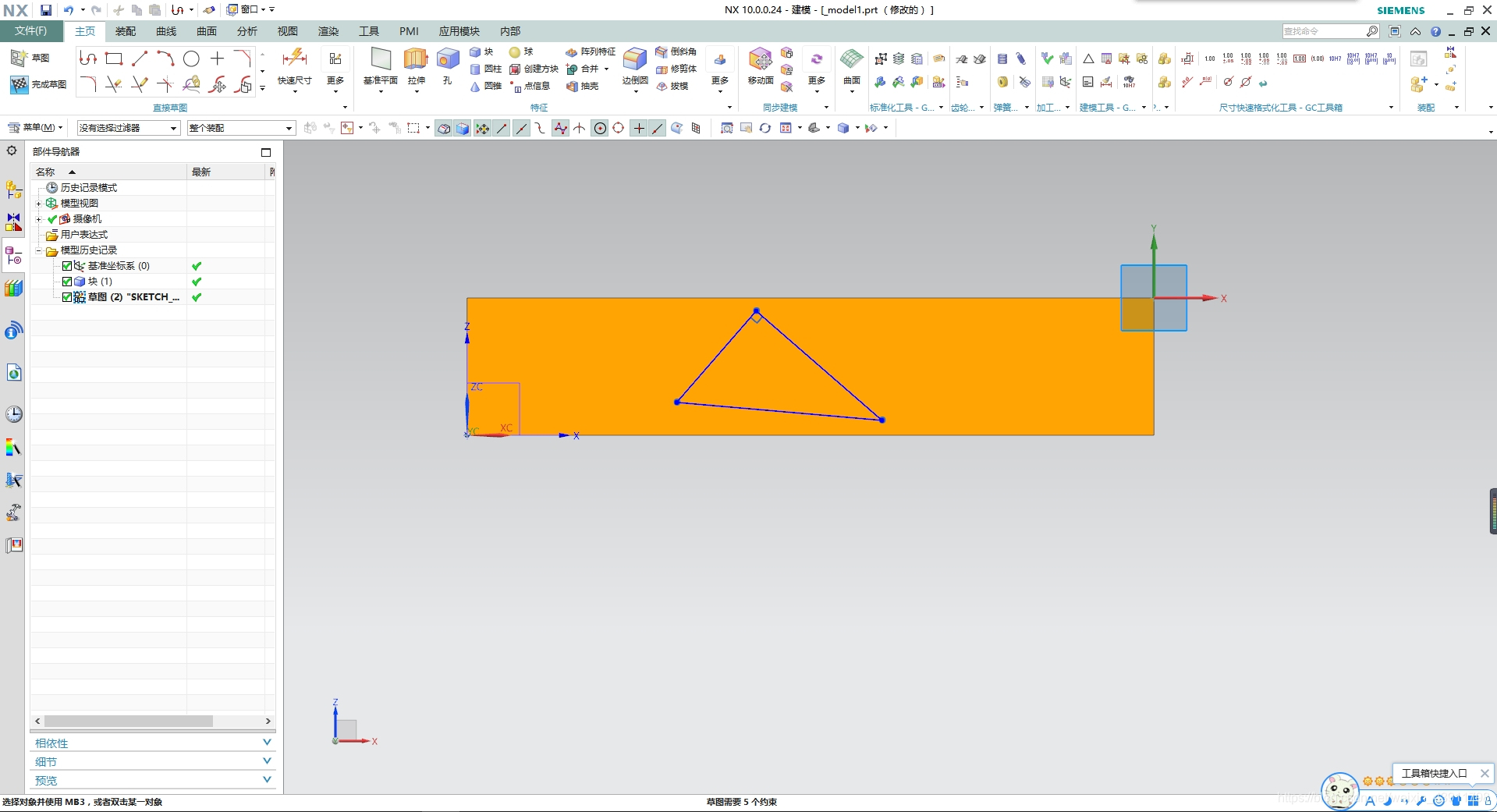

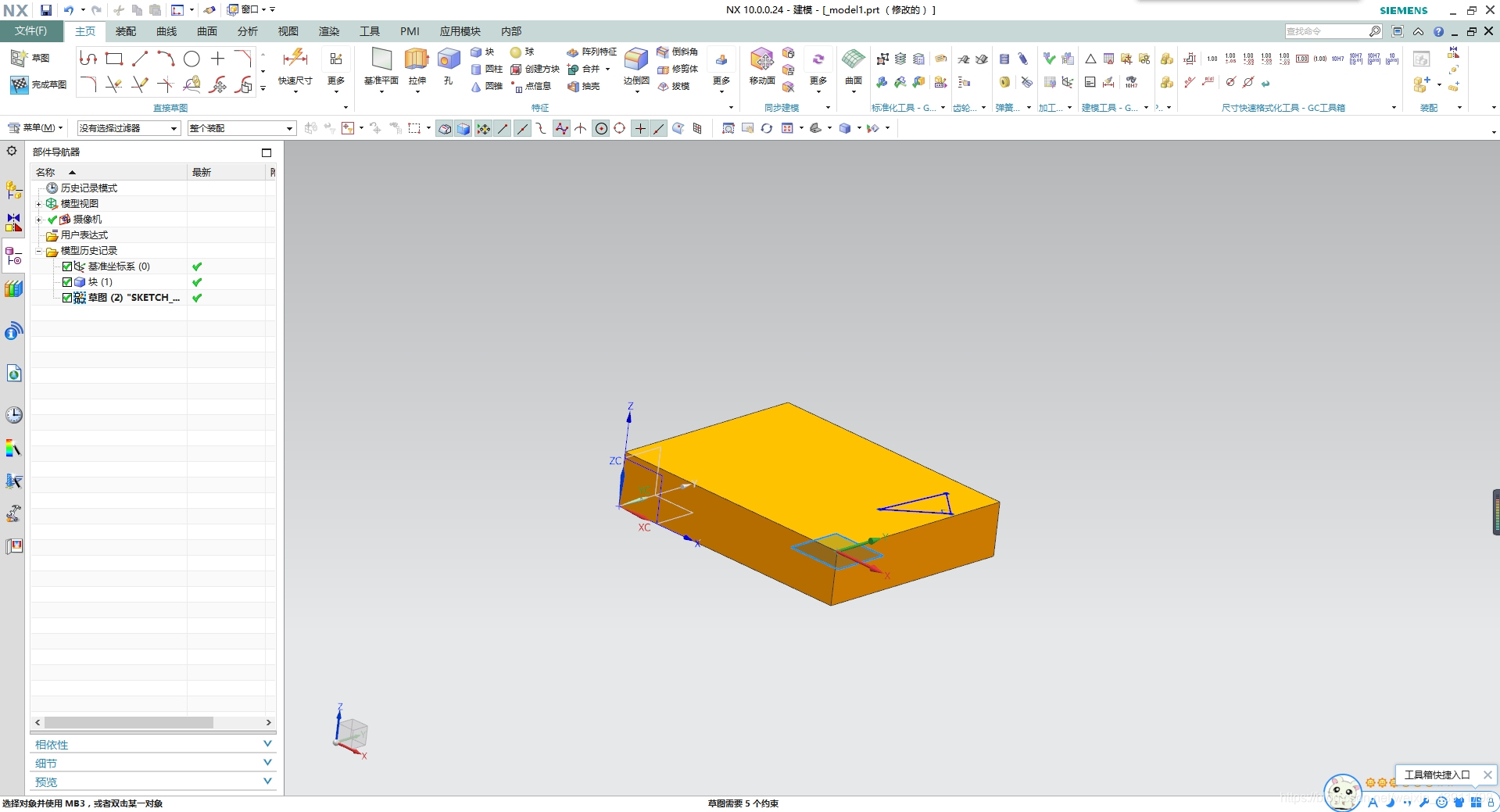

坐标系的设定很灵活掌握很重要包括参考、平面方法、原点。还有个重新附着草图指重新定位图形的位置。

草图视图方向：

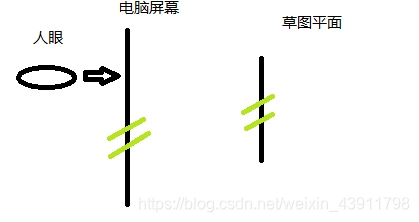

从下图可以看出，草图绘制平面与电脑显示平面时平行的，人眼垂直直视电脑平面也就是草图平面

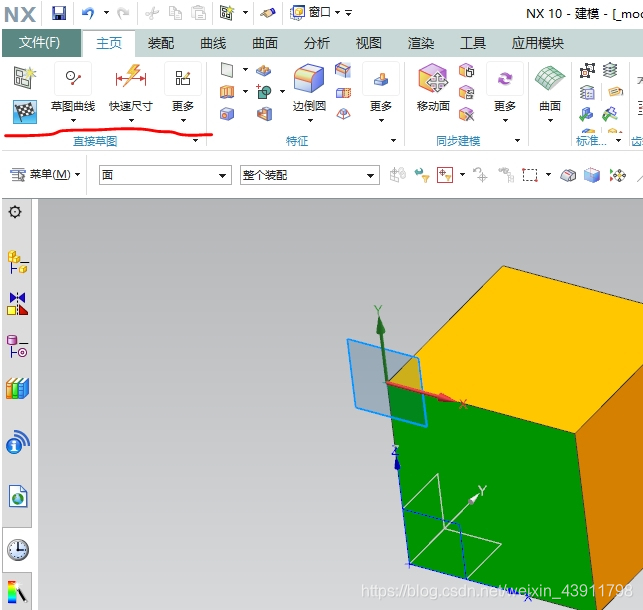

正常情况下，选择绘图平面后，进入草图状态下，系统会自动将草图平面垂直于人眼直视，之前我们讲过直接草图，在有的UG版本中，默认情况是不进行这个垂直过程，而是保持原来的方向，这样就会给绘图者造成，感觉没有进图草图的状态，而且绘图时感觉仍然在三维空间绘图，这一点大家一定要知晓。

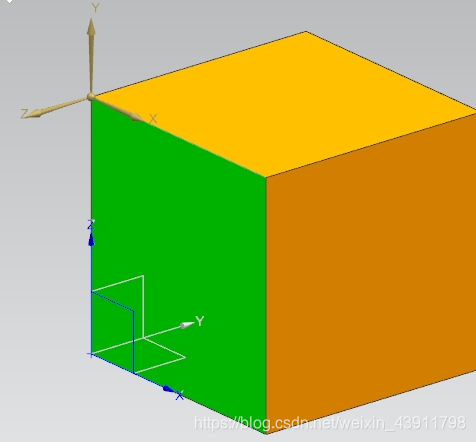

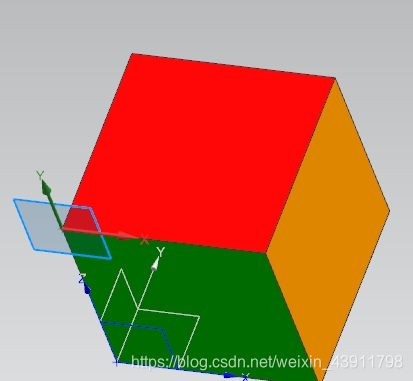

下图中，绿色面表示绘制草图要使用的平面

确定后，进入草图状态下，系统自动把绿色面平行于电脑屏幕，此时就可以正常绘图了

对于初学者可能会出现如下情况，就是进入草图后，还会按住滚轮对实体进行翻转，想在其他平面上绘图

比如，想在上方的红色面开始绘图，于是把上面的红色面调整按f8键

捕捉视图后，红色面就平行于电脑屏幕

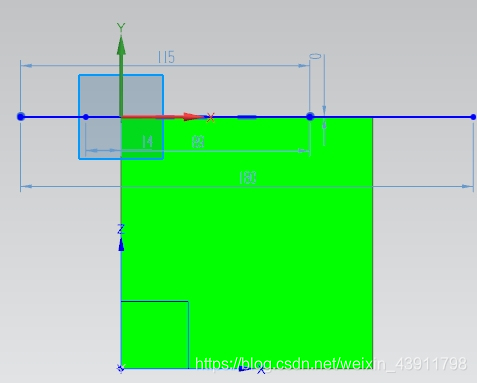

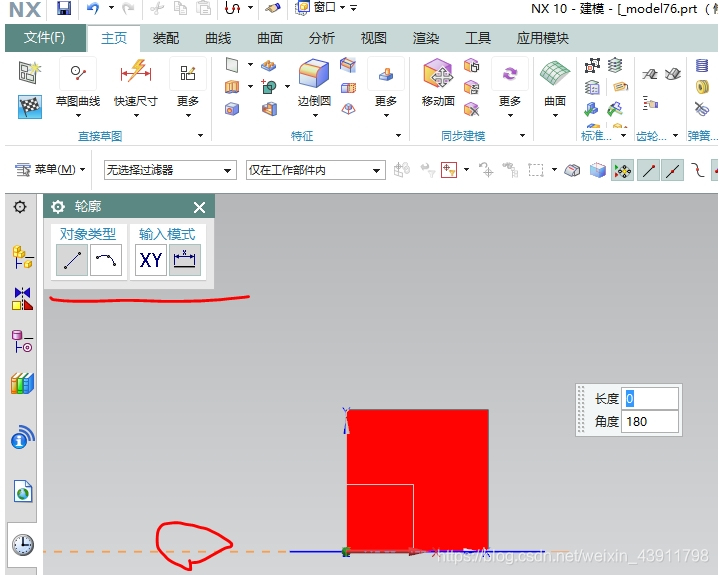

进行草图线绘制，下图已经开始绘制了几条草图线，但是在红色面上，没有看到任何线条，所有的绘制线都在x基准轴线上移动

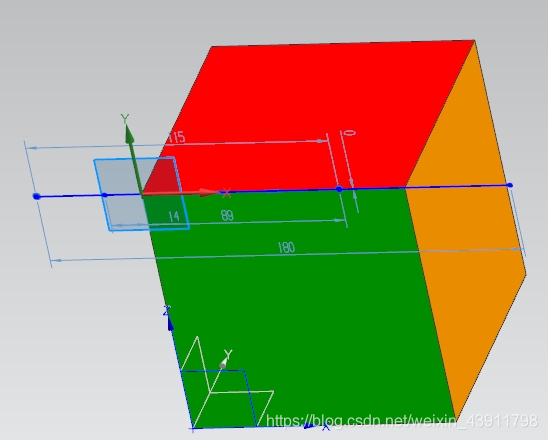

滚轮翻转实体后，大家看到画的所有的线，起始都已经投到了绿色面上

由以上展示可以看出，无论方向如何，只要选择绘图平面后，今天草图状态，那么我们绘制的曲线都在选择的平面内，无论是实体的实体视图怎么改变，比如俯视图、轴测图、左视图等等，我们绘制的曲线都在我们第一次选择的平面内，这一点非常重要，因为草图就是平面内的二维曲线，这是一个基础概念，一定要清楚明了。
当然在草图状态下，我们有时需要翻转实体来查看方向，有时是在一些建模过程中，忘记方向或者再次验证一下自己选择的绘图平面，等等一些实际情况，需要灵活运动，方可有效建模。

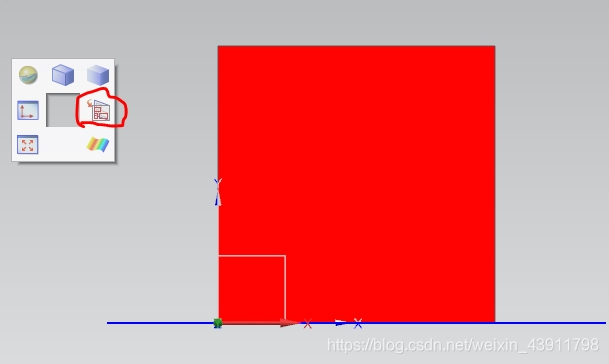

草图环境，把其他平面对齐后，使用下面的按钮可以迅速恢复到初始状态，这就是长按右键，向右侧滑动一下，选择了定向视图到草图功能

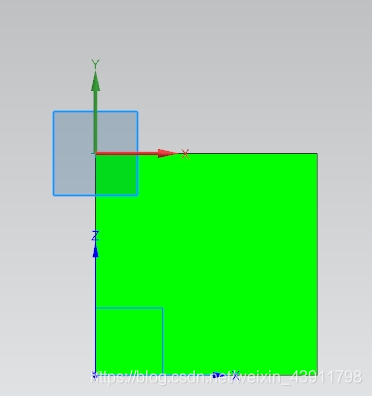

滑动选择后，UG将第一次选择的绿色面平行于电脑屏幕。

还有一点需要注意，有时绘制草图时，我们可能还需要将草图的着色形式修改为线框情况，这样便于我们选择外部实体的棱边或者端点之类。
