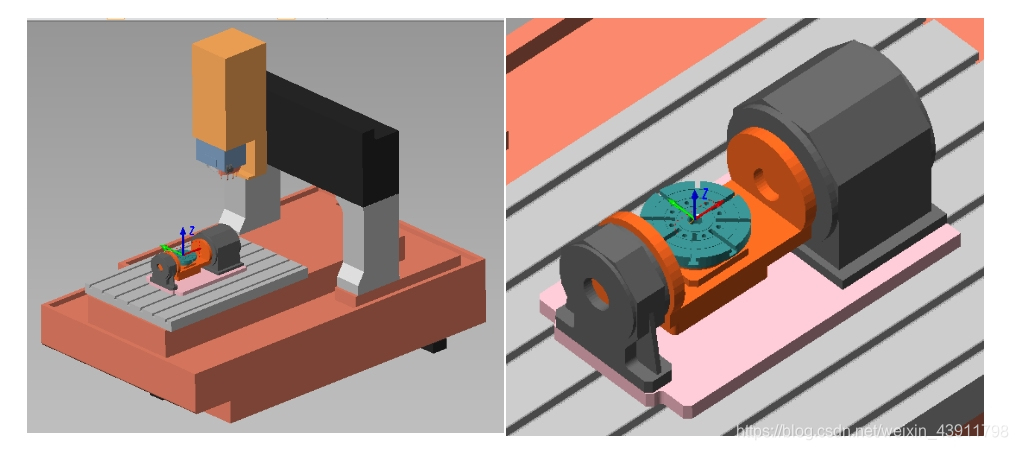

1,新建机床模型,这里使用精雕自带机床模型进行改造,主要演示方法,模型各部件为STL格式导入。注意坐标系放置位置。

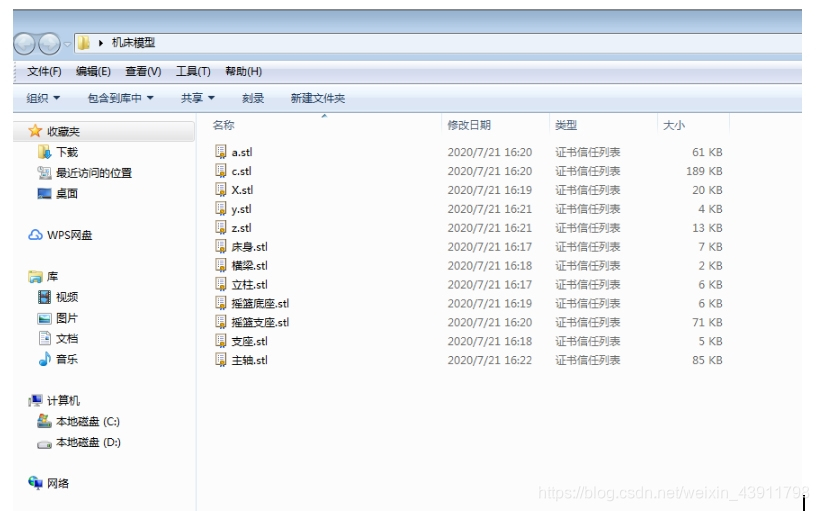

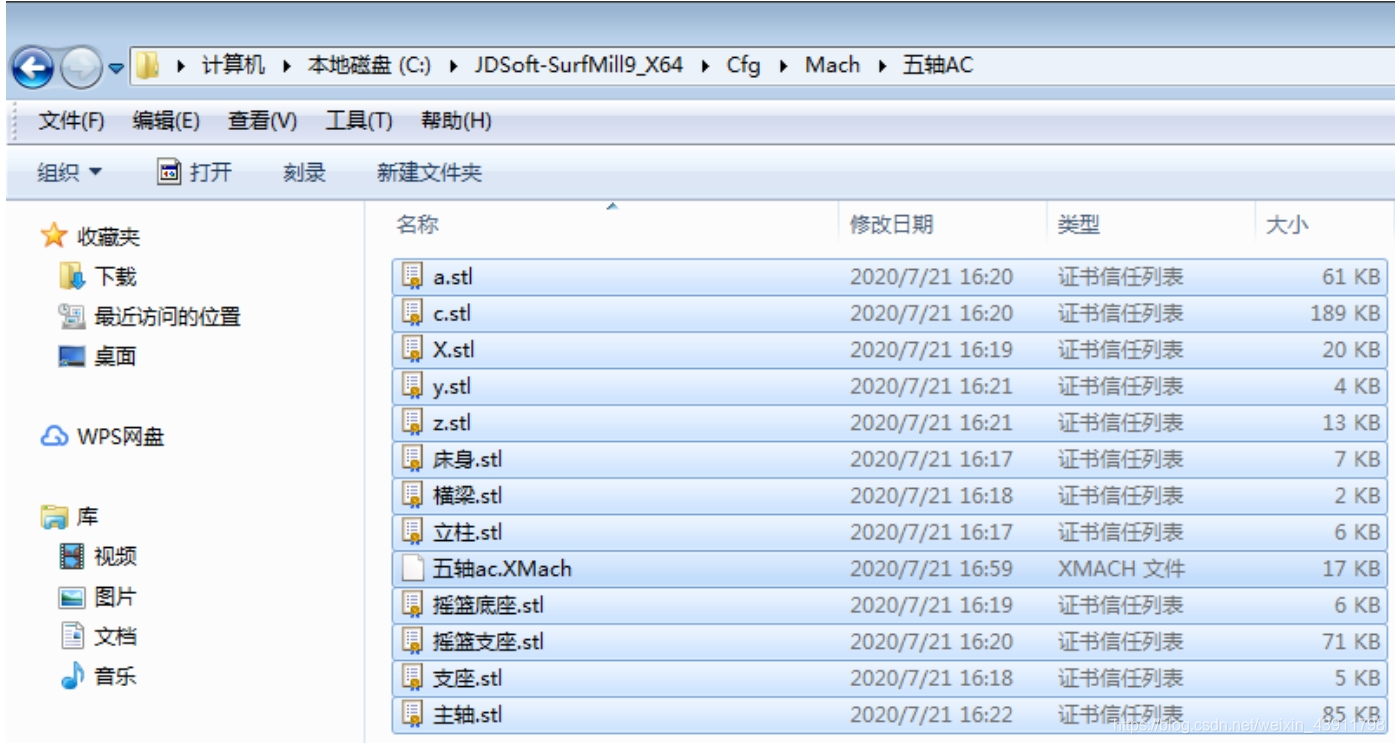

2,将各部件分别导出,并命名,方便后期调用。

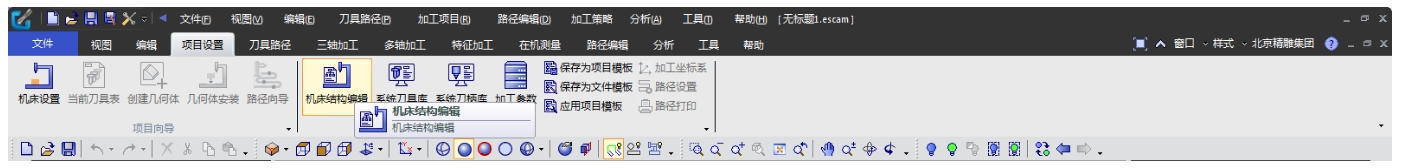

3,进入精雕SUREMILL9.0软件加工模块,打开机床结构编辑功能。

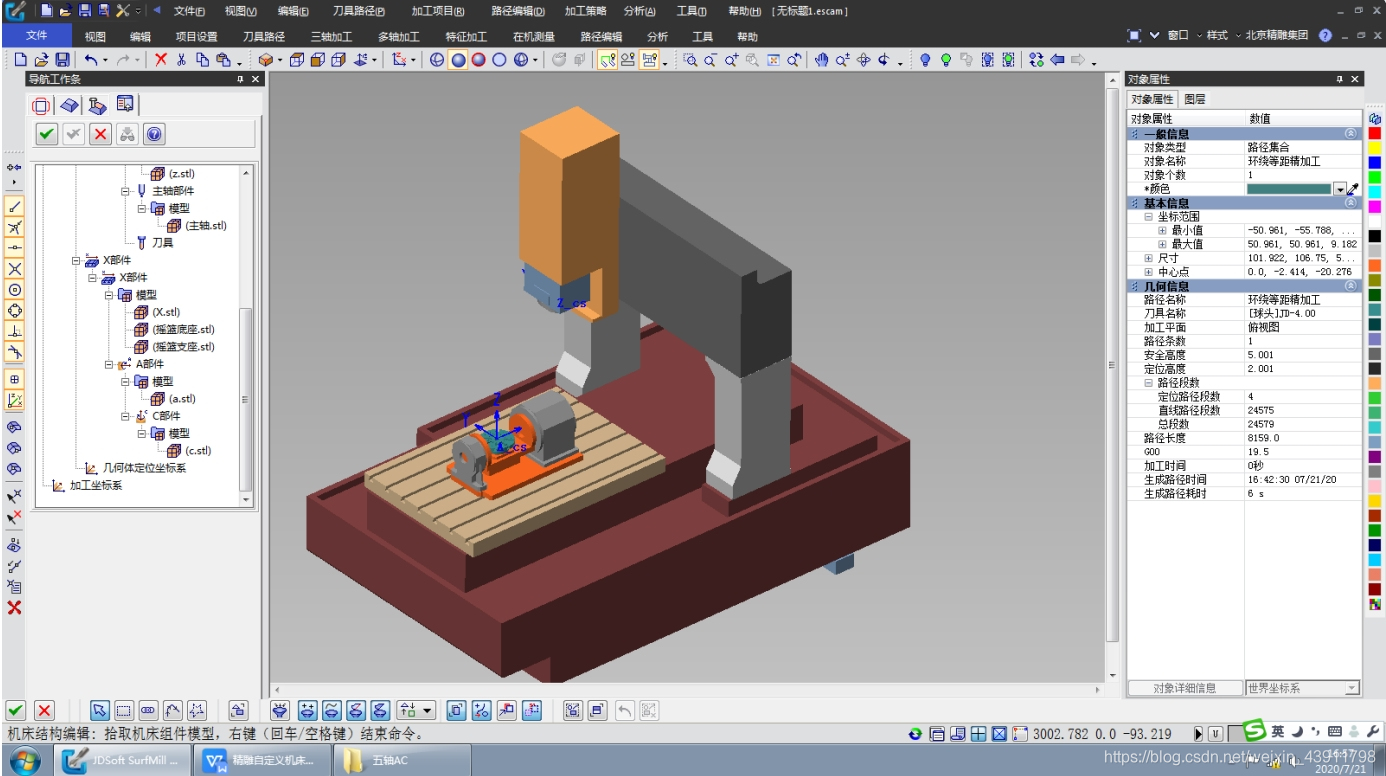

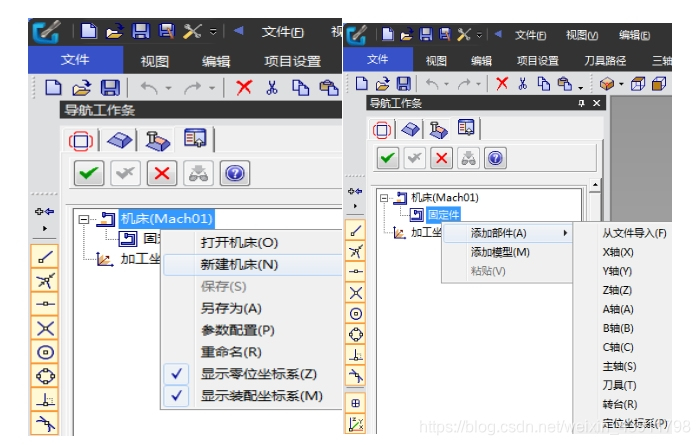

4,以下内容按操作步骤分解,(1)新建机床,(2)添加部件,先添加固定件(如床身,钣金一类),后添加运动件,注意区分各轴之间的附属关系。

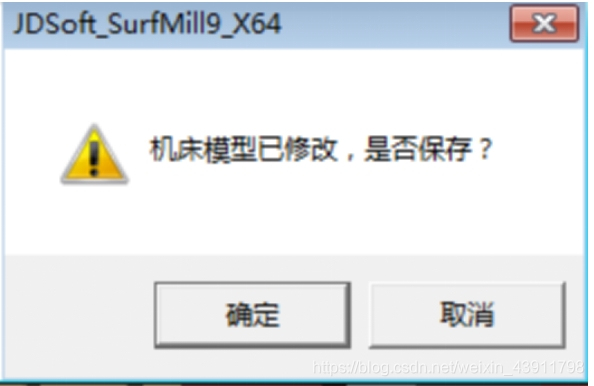

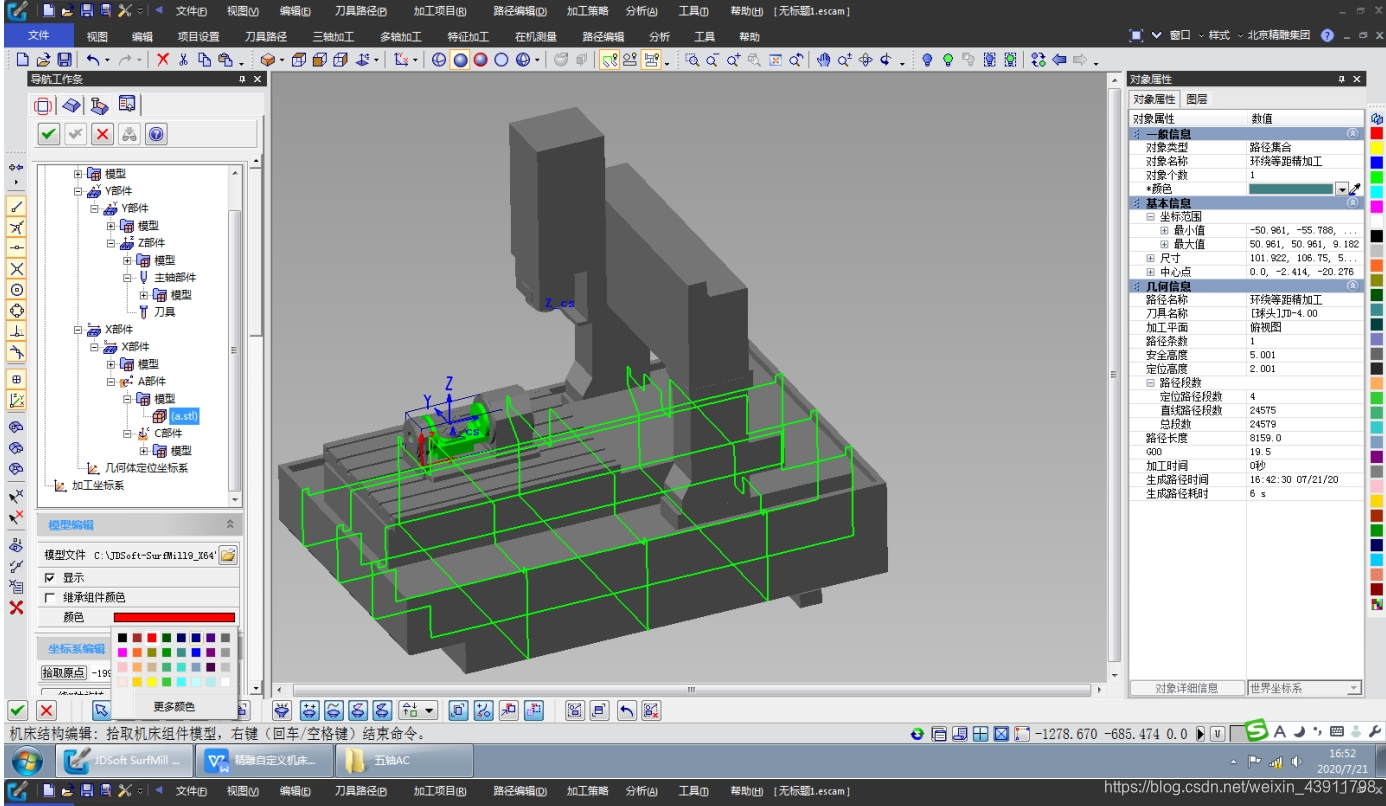

5,机床模型装配好后,可以修改部件颜色,方便视觉上区分。完成后点击保存!
6,机床文件保存地址,安装日录下cfg-mach文件夹,需要模型文件和机床文件保存在同一地址

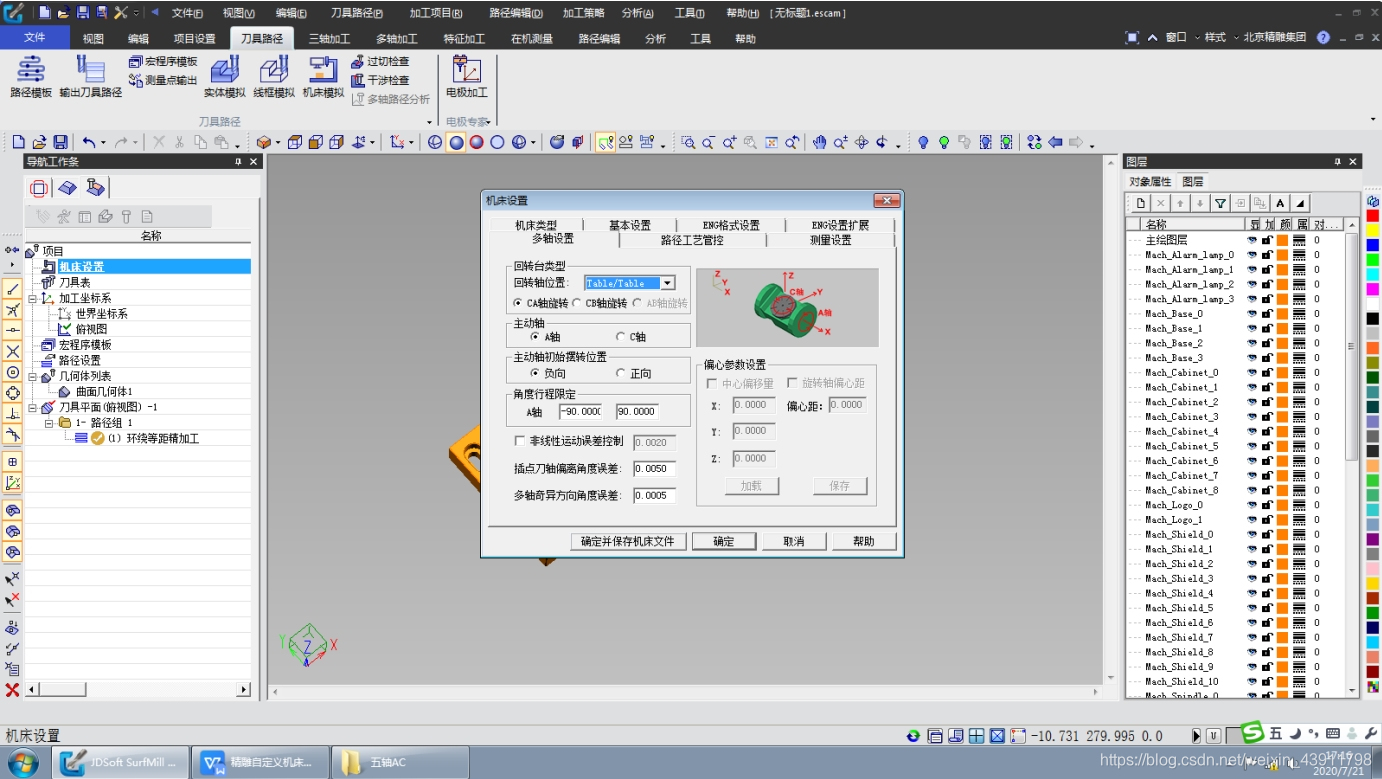

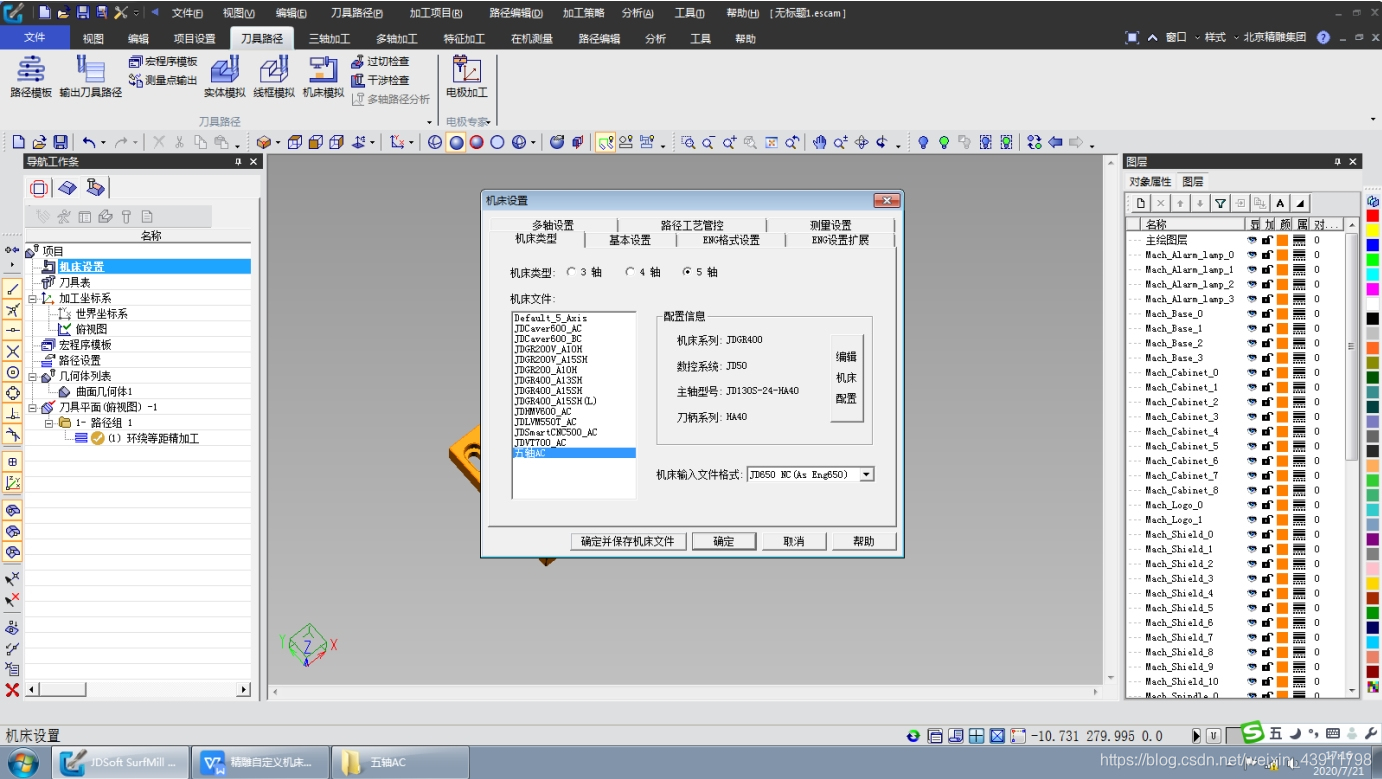

7,SURFMILL9.0软件机床设置.

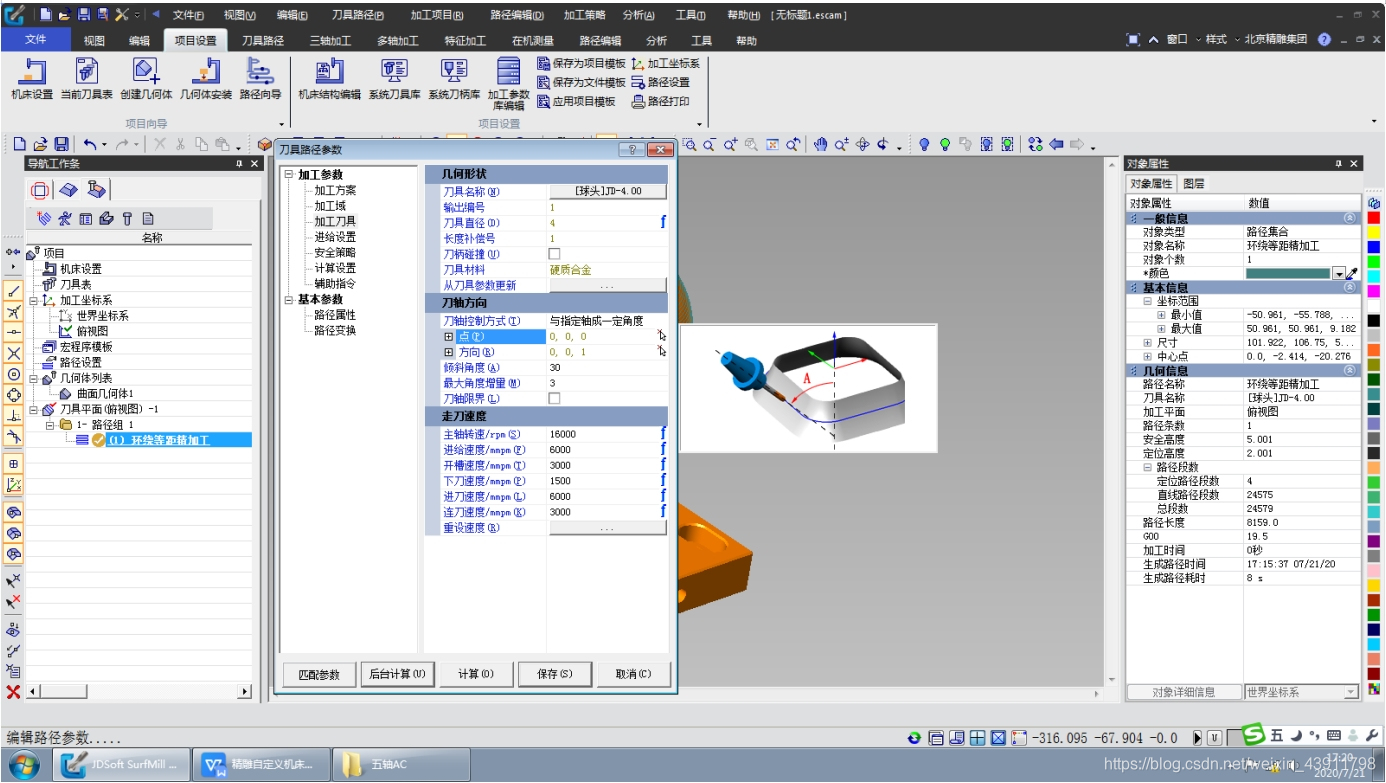

8,建模并编辑一个简单的刀路验证机床。

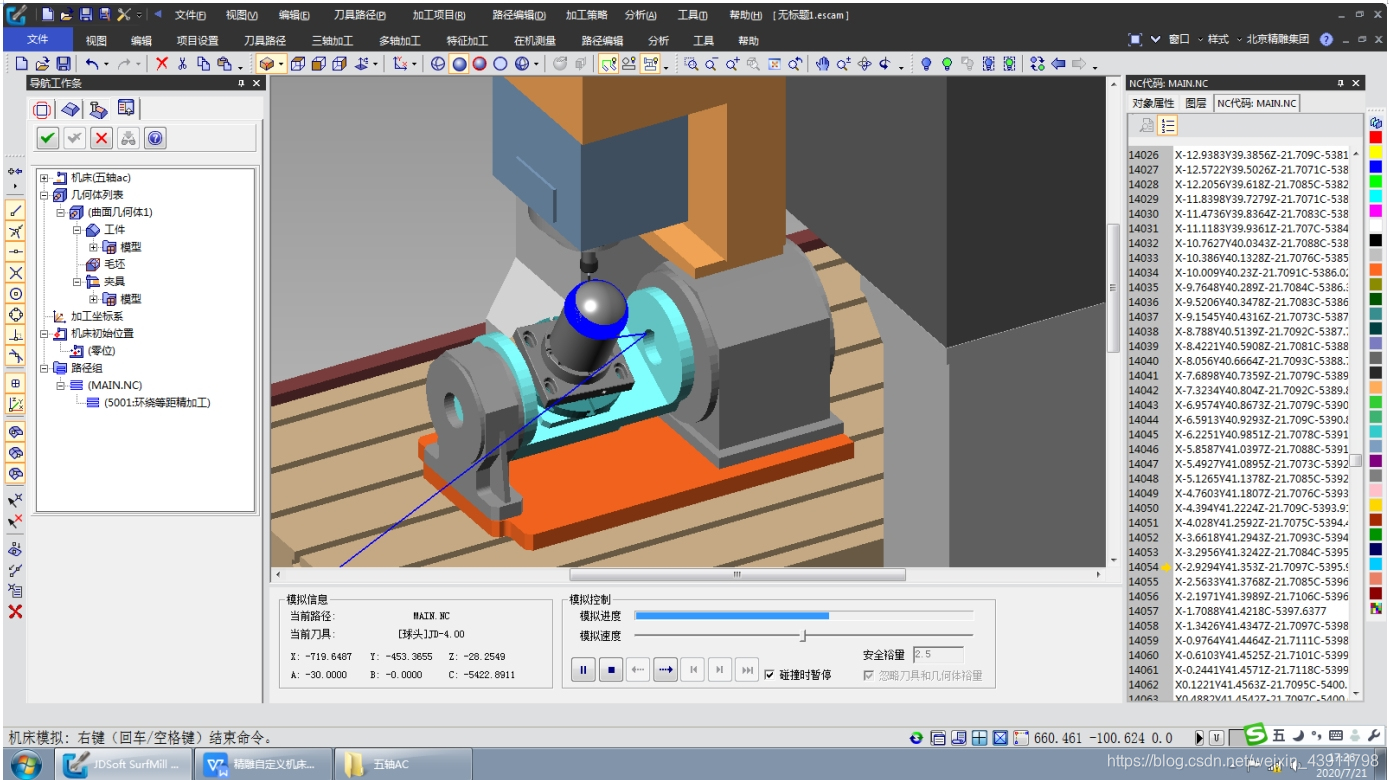

9,进行几何体安装并机床仿真
