几何公差之什么是被测要素？被测要素有哪些类型？

给出几何公差的要素，称为被测要素。图样中几何公差要求应采用国家标准统一规定的符号及框格标注法，正确标注出来。

根据零件的功能需要和结构特点，被测要素可分为以下几种类型。

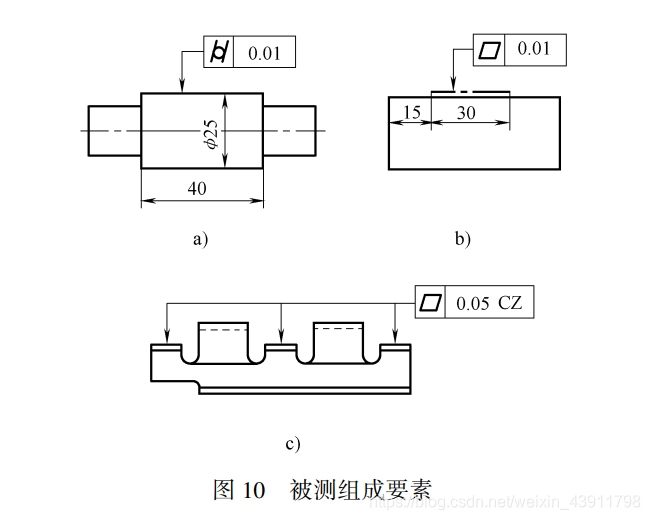

1）被测要素为整体组成要素，其公差带适用于整个被测要素。如图10a所示，给出Φ25mm圆柱面圆柱度公差要求，该要求是对其全长范围（40mm）内整个圆柱面的要求，公差带适用于整个圆柱面。

该类公差带是生产中最常用的一种形式。

2）被测要素为局部范围内的组成要素，其公差带仅适用于给定范围。如图10b所示，给出的平面度公差要求，不是对整个平面，而仅仅是对30mm范围，该公差带也仅适用于给定的局部范围。

该类公差带要求是根据零件的功能要求确定的，其可以简化加工工艺，提高经济效益。

3）被测要素为断续的组成要素，并由同一公差带控制。如图10c所示，同时给出三个平面的平面度要求，并在框格内公差值后加注"CZ"字样，其表示三个平面应位于同一平面，且用同一公差带控制其平面度误差。

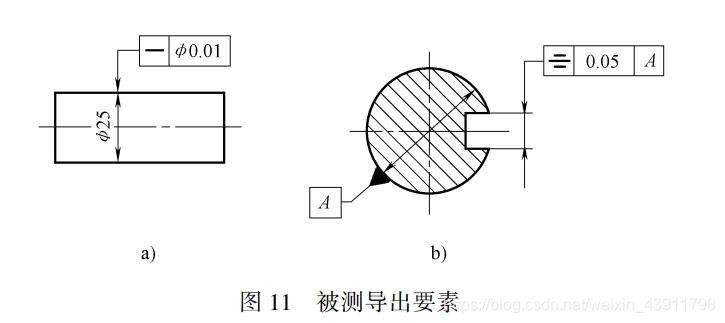

4）被测要素为导出要素。如图11a所示，给出直线度公差要求，该被测要素为Φ25mm圆柱面的轴线，而不是圆柱面；又如图11b所示，给出对称度公差要求，该被测要素为键槽两侧面的中心面，而不是两侧表面。

上述各种不同类型的被测要素，均通过标准中规定的不同标注方法（详见后述）表示出来。

生产中对图样中给出的被测要素必须逐项进行检测，以判断其是否合格。
