执行此命令时，可选择曲线上的点修剪/打断一个线框或分型曲线。用户可选择保留多个线段，或只是打断曲线。

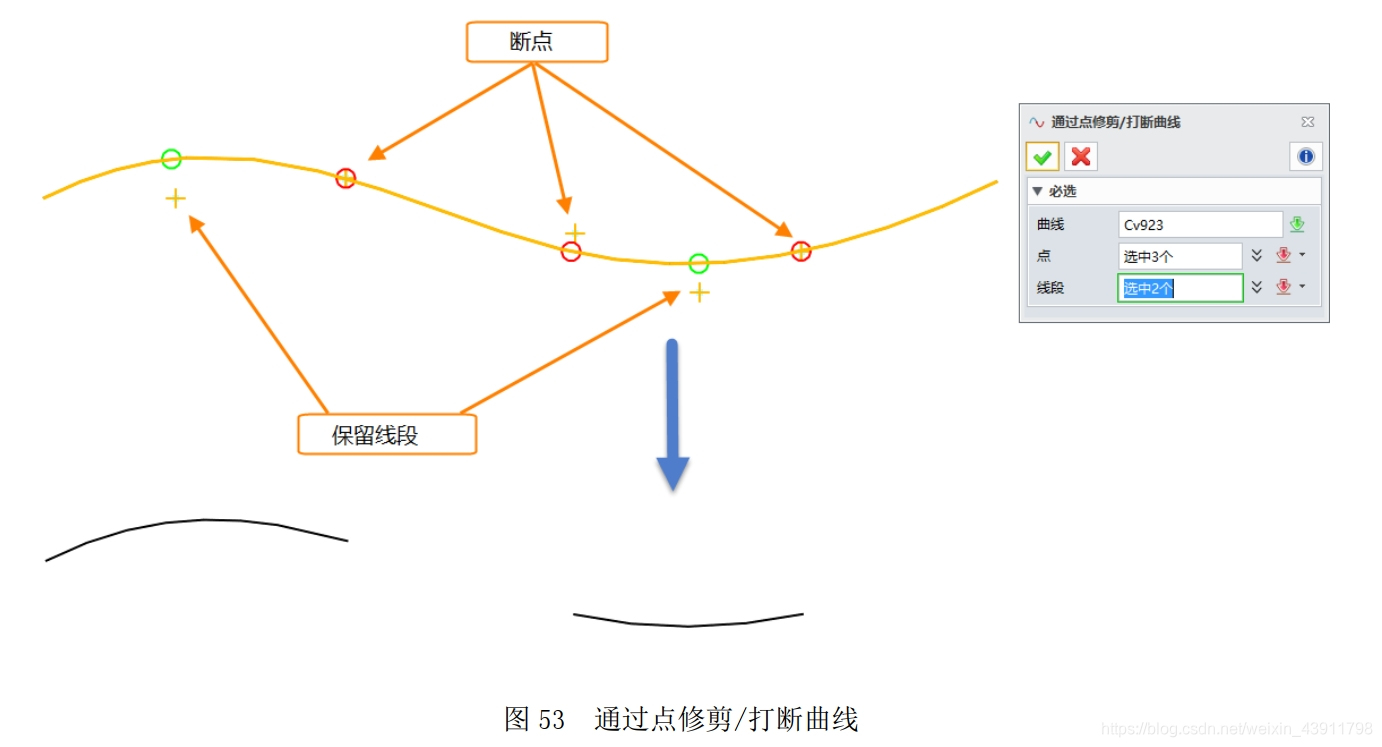

对于封闭曲线，与原始曲线起点和终点相关的线段在考虑保留点前合并。打断点（红圈）和保留点（绿圈）会在执行前显示到曲线上。
可用一个单点来打断封闭曲线。该点移动曲线的起点但仅创建单独输出曲线。在零件级，草图曲线使用该命令无法用于修剪/打断作业。在草图级使用该命令可以修剪/打断草图曲线。
路径：

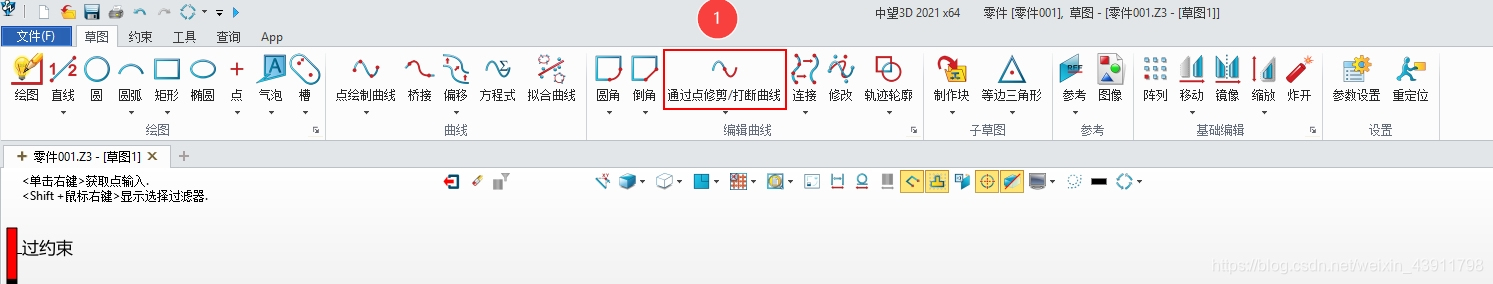

草图工具栏->编辑曲线-> 通过点修剪/打断曲线
在曲线上选定的断点处修剪或打断曲线。

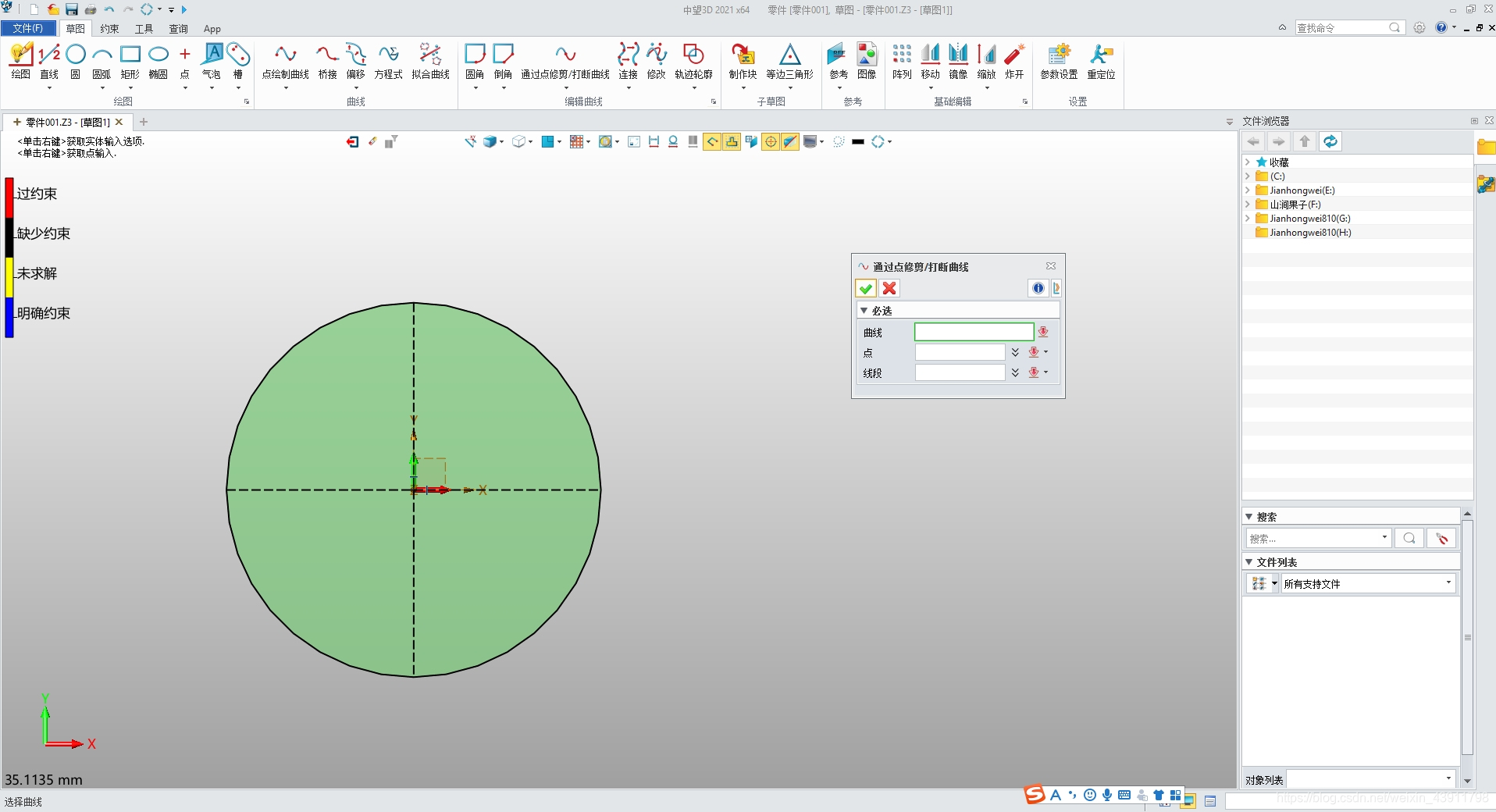

步骤01选择需修剪或打断的曲线。

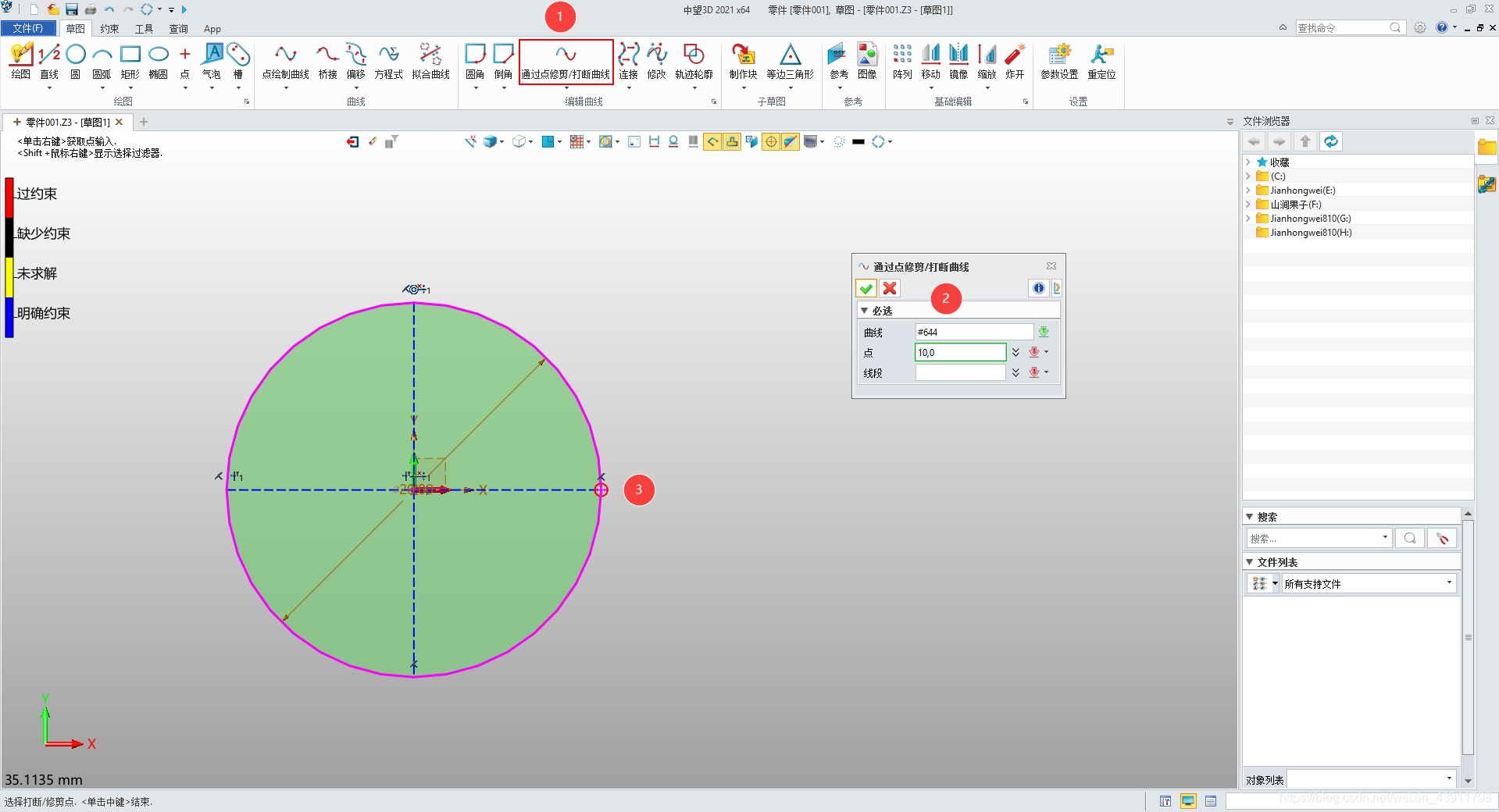

步骤02在曲线上或曲线附件选择修剪/打断点。
步骤03选择要保留的线段或单击鼠标中键打断曲线。
、
