中望3D2022 草图流程与元素

1.草图流程

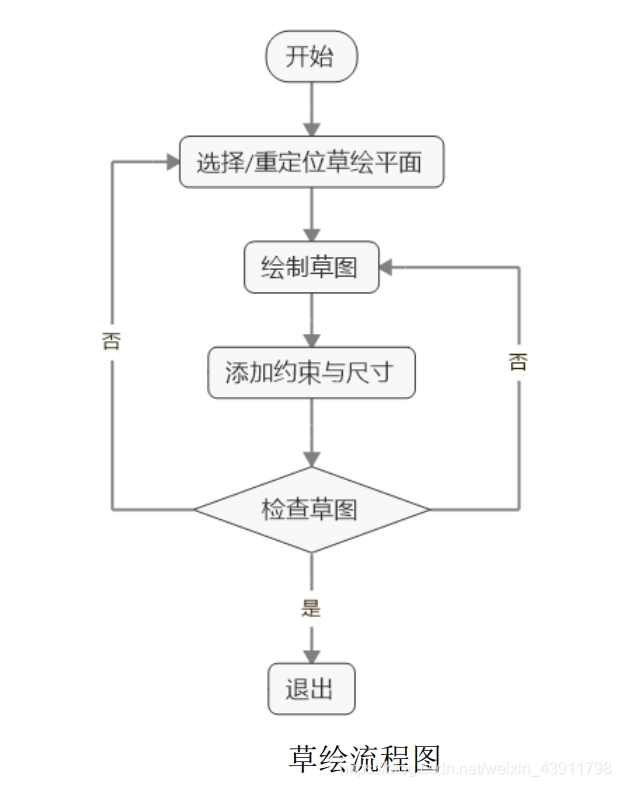

如下图所示，这是中望3D的草绘流程图。

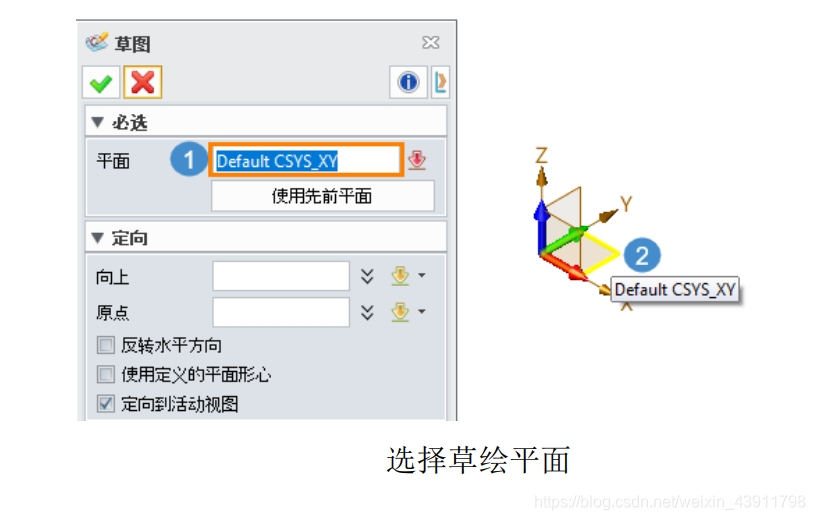

通常情况下，进入草图模块时，第一步通常是选择草绘平面。如下图所示，高亮的XY基准面被选为草绘平面，点击鼠标中键，即可进入草图环境。

2.草图元素

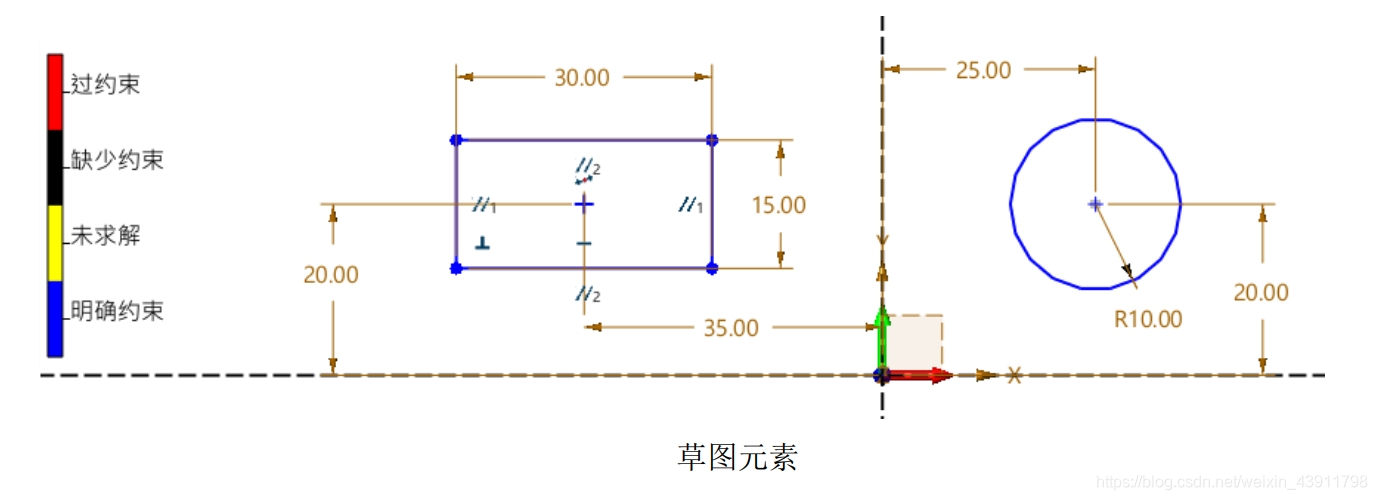

在进入草绘环境后一般需要三步去完成一个完整的草图。相应地，草图的基本要素也有三个，它们是：草图基准，草图图形本身，约束和尺寸。如下图所示，x和Y轴是草绘基准，长方形和圆是草绘图形本身，剩下的便是草图几何和尺寸约束。任何一个草图，如果它被完全约束了，中望3D会将草图颜色变成蓝色，以提示用户此草图已明确。

3.草图约束与尺寸

理论上任何草图通过添加合理的形状和位置约束之后即可被视为确定的草图。然而，不管是形状还是位置，在三维软件当中都可以通过几何关系和尺寸实现对草图的完整约束。

4.几何约束

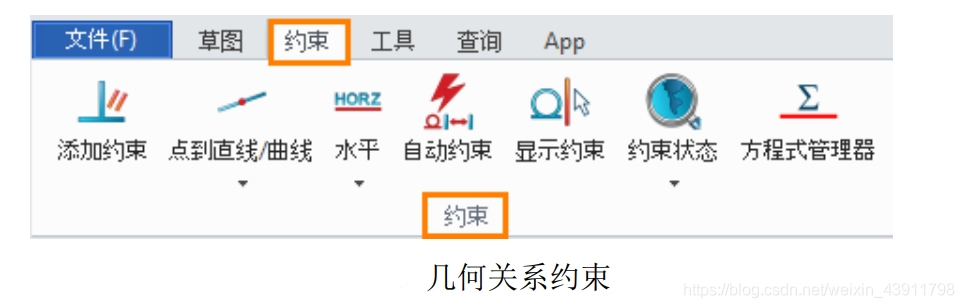

在中望3D，所有几何关系的约束都可以在约束标签->约束面板找到，如下图所示。通常，在草绘过程中所说的约束一般都是指几何关系的约束。

在中望3D中，有两种方法去添加几何约束。一种是先选择需要约束的几何元素，然后根据系统自动提供的当前可添加的约束类型选择其中之一，实现这种方式的命令是自动约束，如下方左图所示；另外一种是先选择需要添加的约束类型，然后选择待约束的几何对象，如下方右图所示，是7中有关点的约束类型。

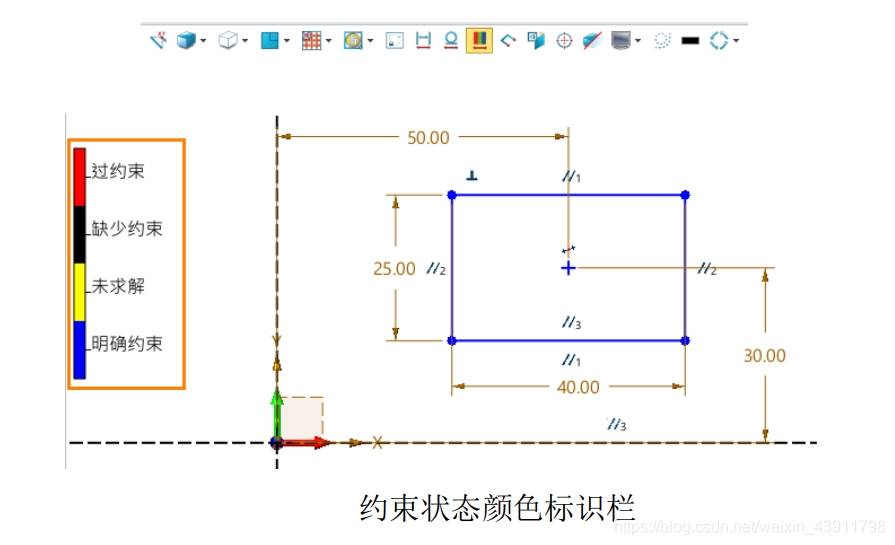

对于一个较复杂的草图，添加合理的几何约束并非一件易事。所以最好先打开约束状态颜色识别栏，这样可以实时掌握草图的约束状态。当草图一旦完全约束，整个草图将会变成蓝色，如下图所示。

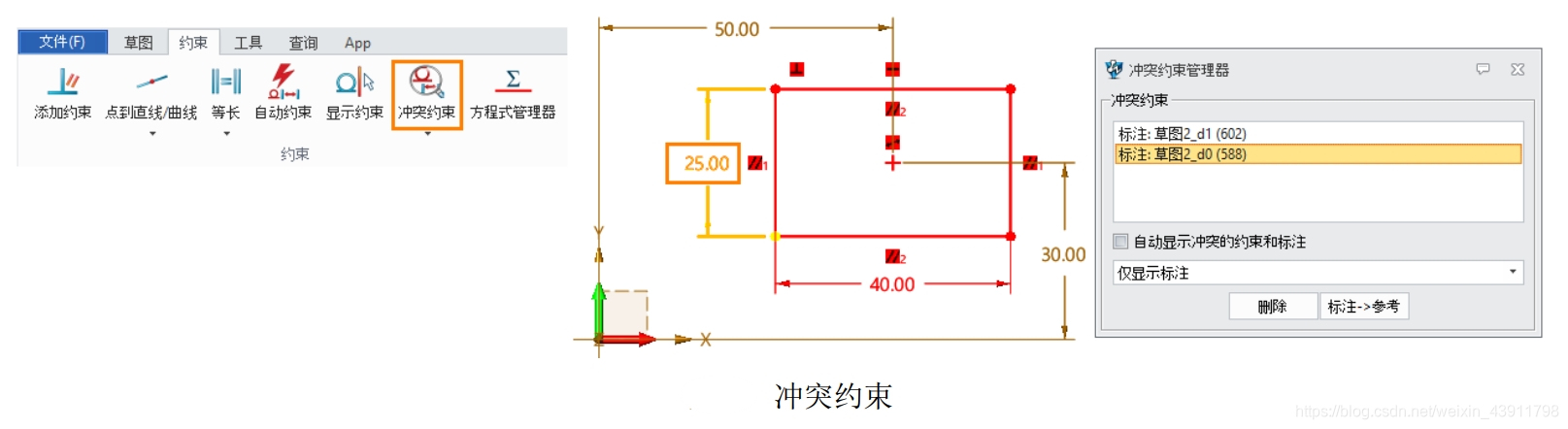

除此之外，如果发生约束冲突现象，可以用冲突约束命令去检查和解决，如下图所示。

5.尺寸约束

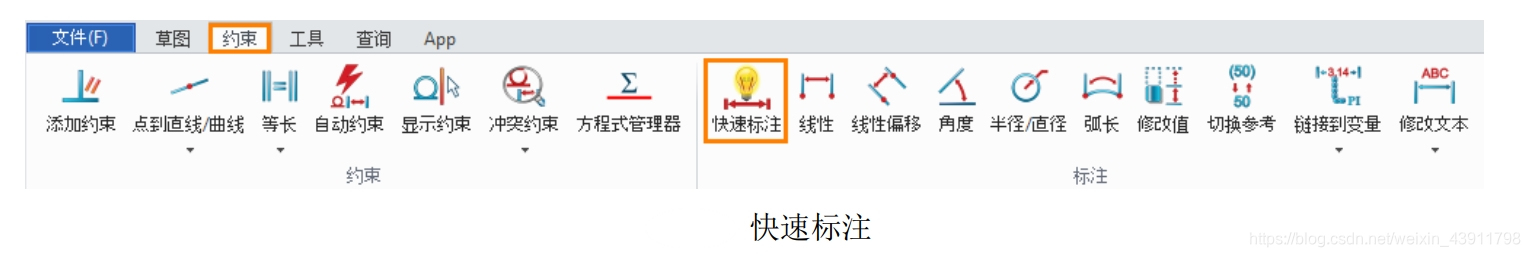

除了几何约束，另外一个便是尺寸约束。在中望3D草图模块，有许多尺寸类型命令用来添加尺寸约束类型。然而，绝大多数尺寸约束可以通过快速标注命令完成，如下图所示。

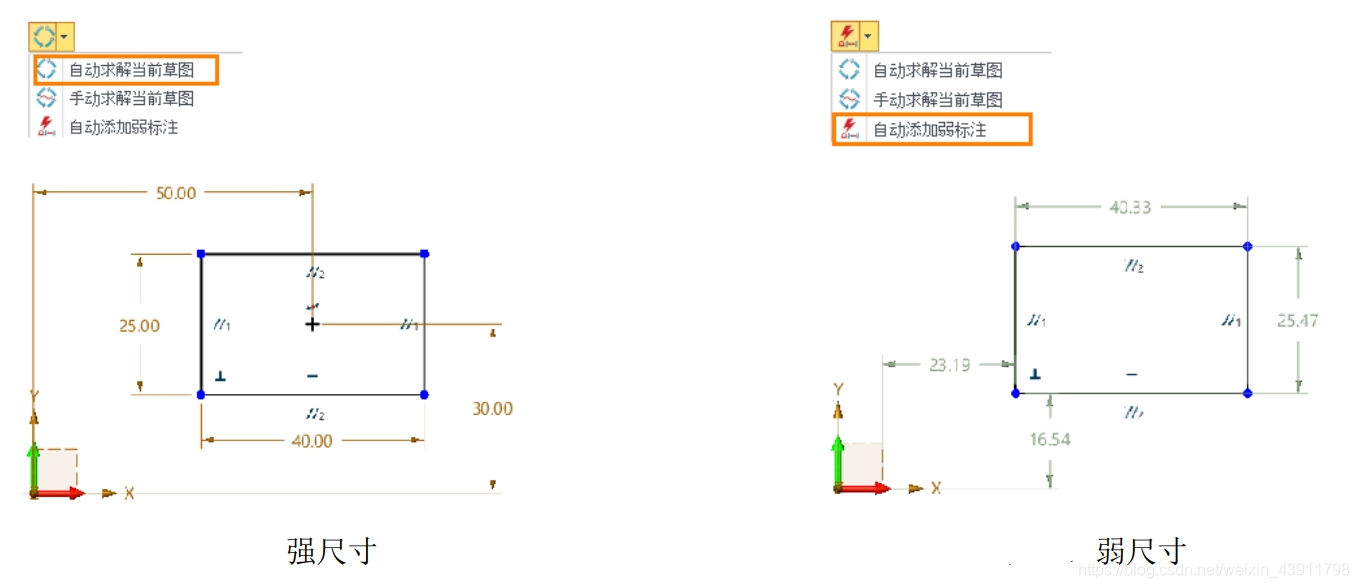

如下方左图所示，默认情况下，手动添加的尺寸都是驱动尺寸，同时，这些尺寸也被视为强尺寸，这意味着这些尺寸会驱动整个草图的更改。为了更容易约束整个草图，也可以切换到自动添加弱标注模式，如下方右图所示。在这种模式下，添加的尺寸为若尺寸且显示为灰色。

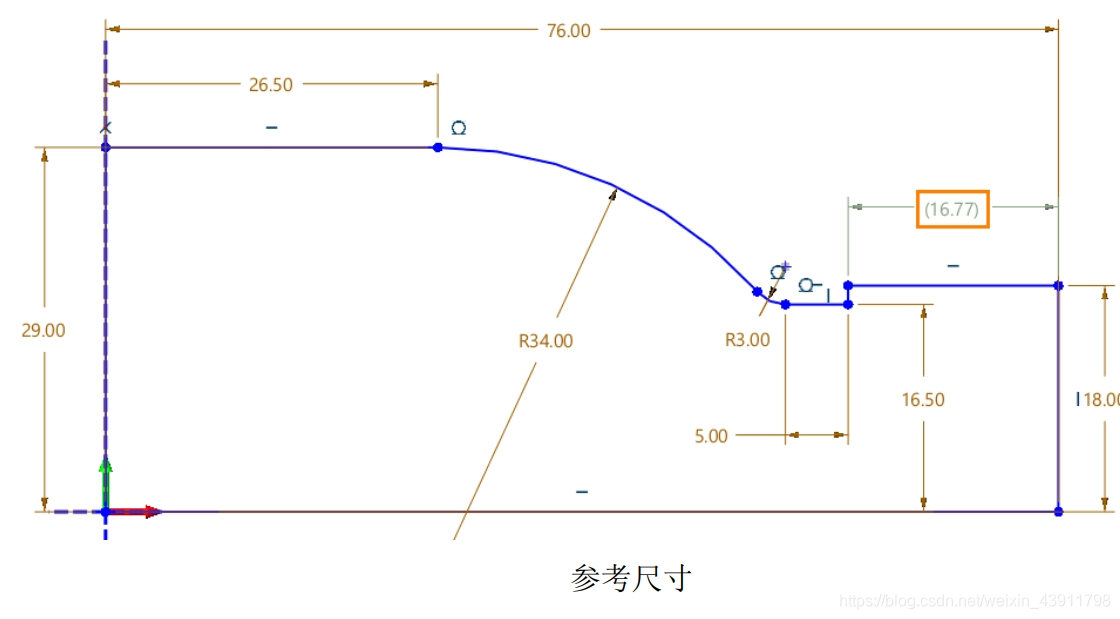

对于一个草图，当几何形状和位置被合理约束后，这个草图即可被视为确定的草图，也被称之为明确约束草图。在有些情况下，为了让草图更易懂，一些额外的尺寸将被添加，这些尺寸称为参考尺寸，被放在括号中。如下图所示，16.77mm便是参考尺寸。

Notes：

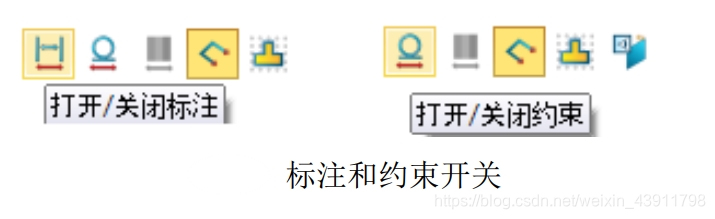

在某些情况下，如果你只需要显示目标草图，可以通过下图命令关闭尺寸和约束。

6.草图注意事项

草图栅格设置

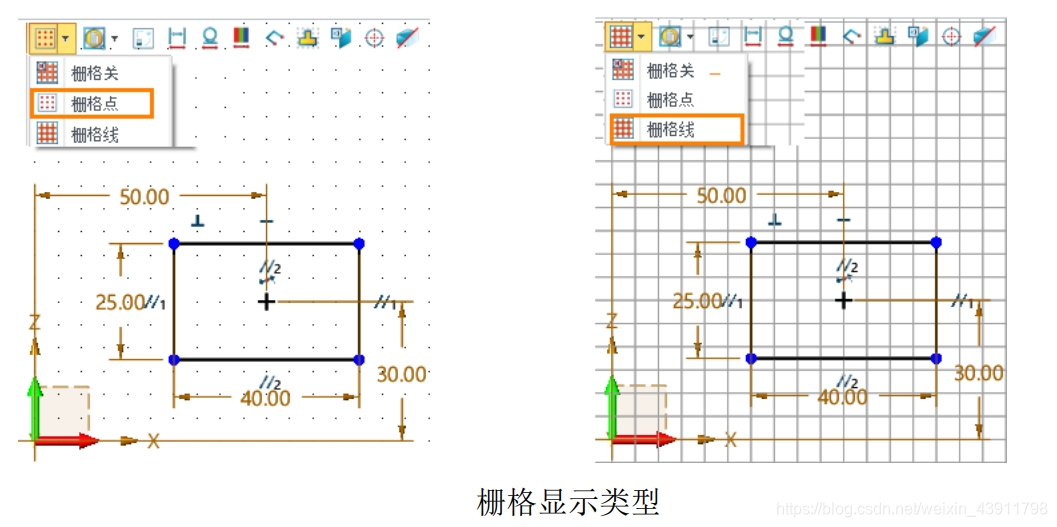

对于草图栅格，你可以在DA工具栏中控制其显示与否。如下图所示，你可以在栅格点和栅格线之间切换。

如果需要自定义栅格间距，可以去到参数设置->栅格间距功能中去设定。

7.构造几何

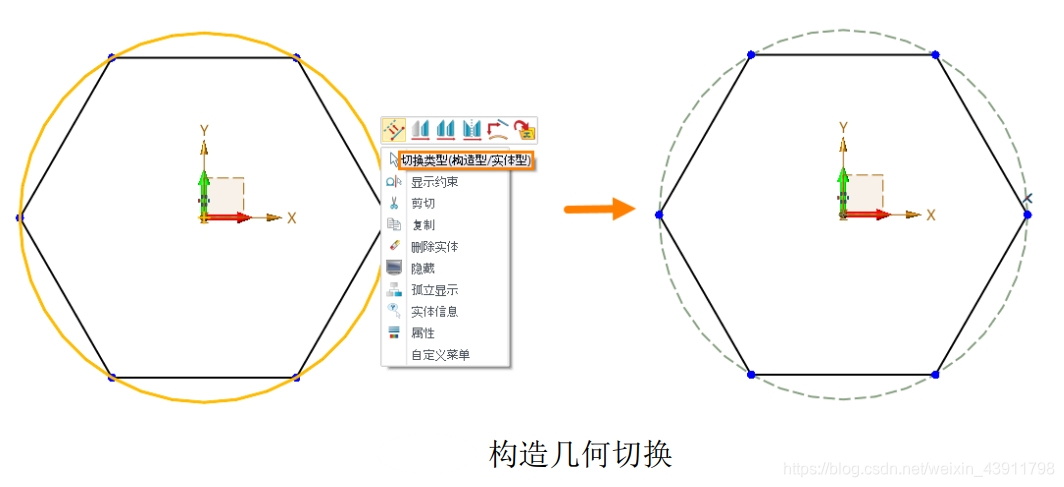

构造几何通常用于草图的辅助绘制，且不会在建模环境中显示。例如，为了快速绘制一个六边形，通常先绘制一个辅助的圆，然后将此圆转换成构造几何。如下图所示，选中此圆然后鼠标右击，选择切换类型选项，实体圆将会被转成构造圆。

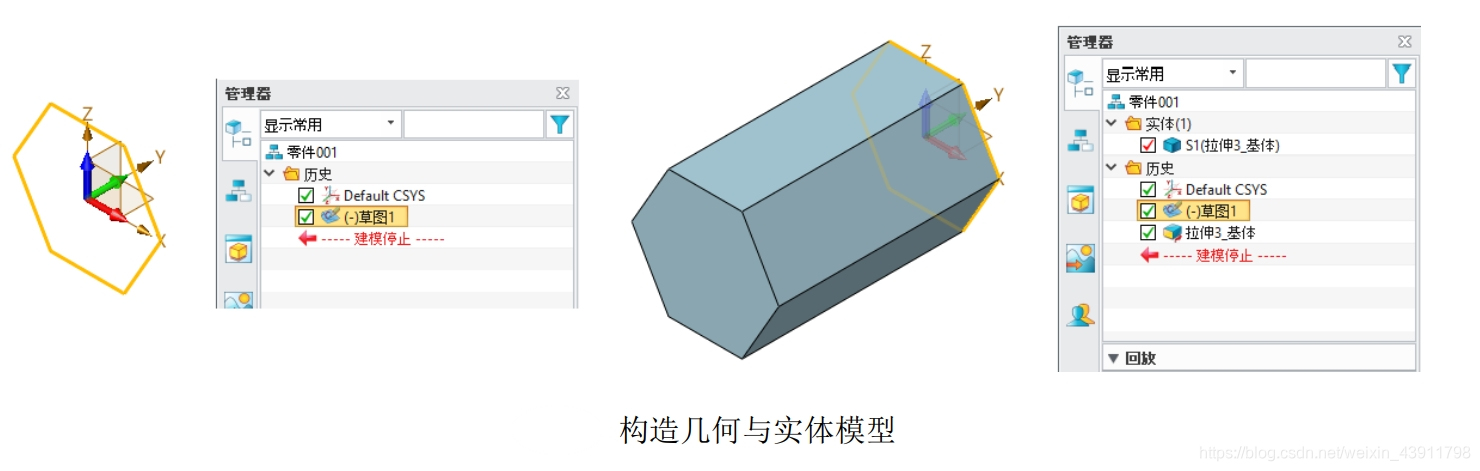

如下图所示，构造几何将不会在建模环境中显示。

8.修剪工具

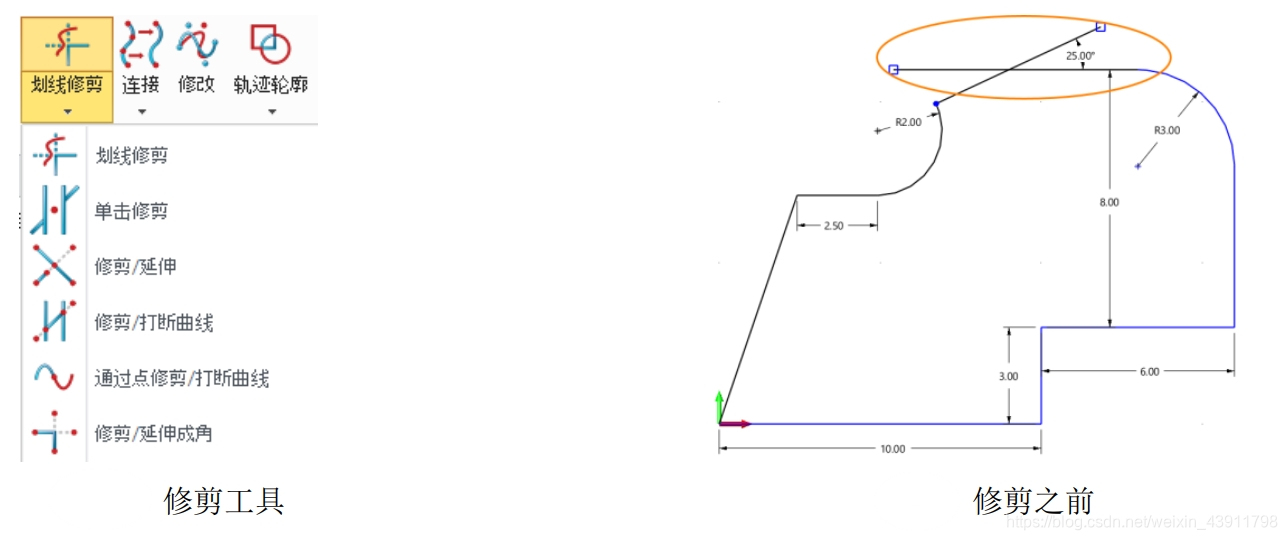

修剪草图是草绘过程中最常见的编辑操作。在中望3D，如下方左图所示，提供多个修剪工具。可以使用划线修剪和单击修剪命令快速修剪草图，也可以用修剪/延伸成角命令编辑相交线段。

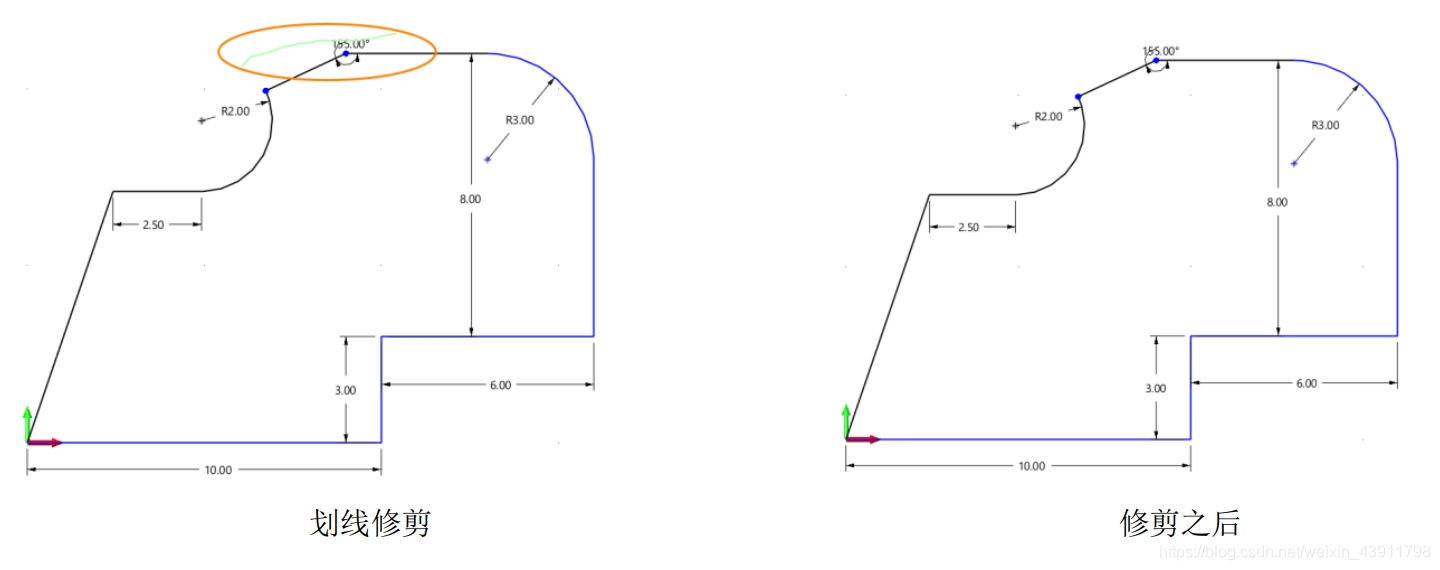

例如上方右图，这是一个待修剪得草图，选择划线修剪命令，按住鼠标左键并在需修剪的部分自由划线，然后松开鼠标左键，修剪即被完成。

9.检查草图

有些时候，当你认为草图已经完成，但回到建模环境中时不能成功创建想要的特征。这时候，你可能怀疑创建该特征本身的命令有问题，然而，很多时候，是因为草图肉眼不易察觉的重叠线或者断点导致。

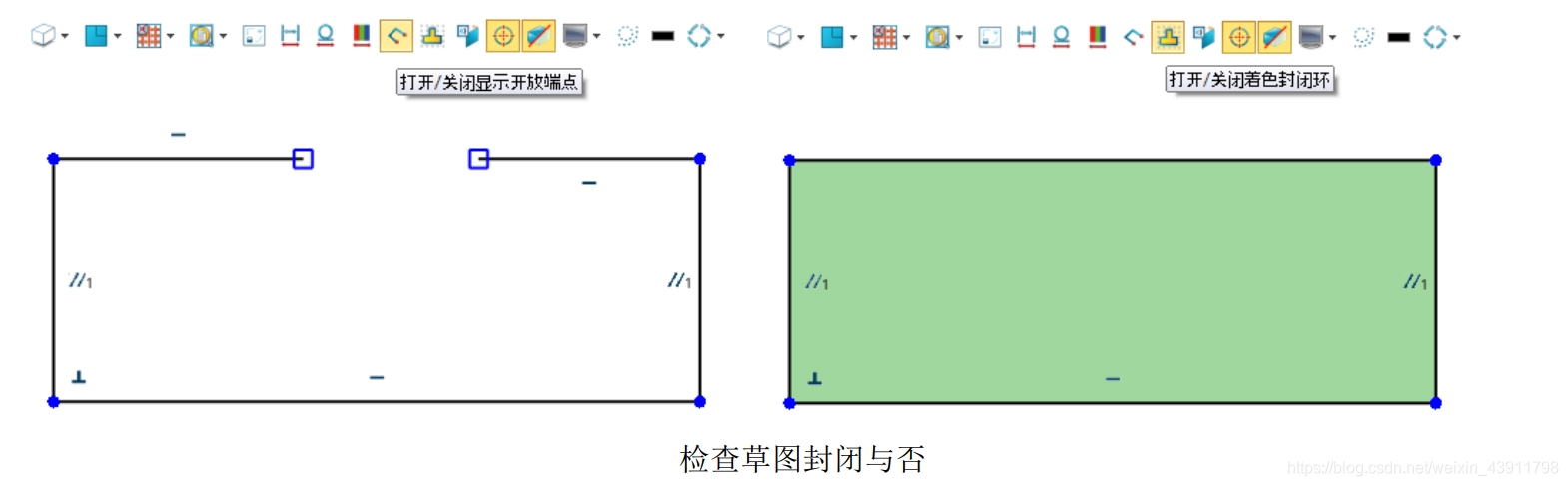

对于检查草图闭合与否，在中望3D，有两个简单的工具去检查，一种是通过打开/关闭显示开放端点命令；另外一种是通过打开/关闭着色封闭环命令。如下图所示，两个命令均位于DA工具栏里。

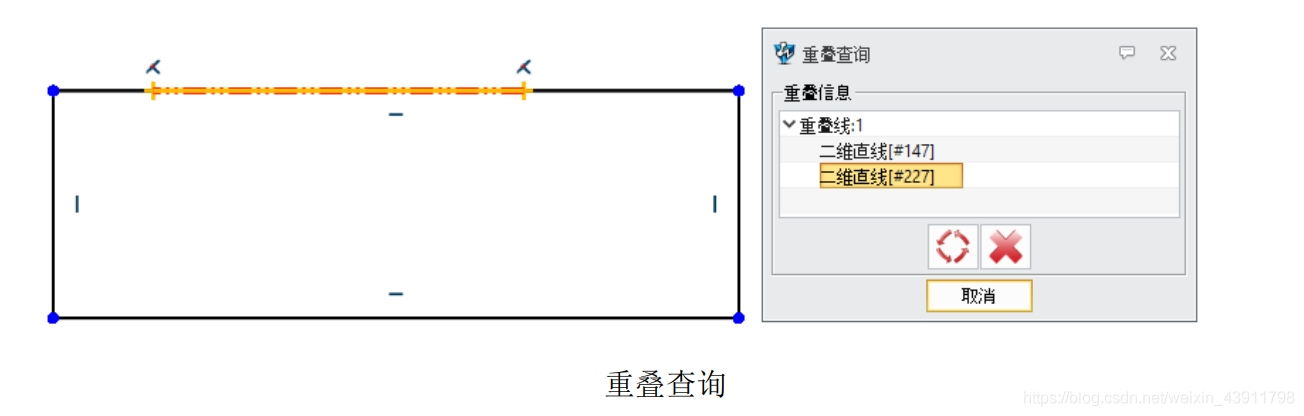

对于重叠检查，同样也有两种方式。一种是通过重叠查询命令（在查询标签>草图医生面板>重叠查询）如下图所示，在矩形上方有一条重叠线，可以在右边对话框删除重叠线；另外一种便是通过上面提到的打开/关闭显示开放端点命令。

10.尺寸修改与延迟更新

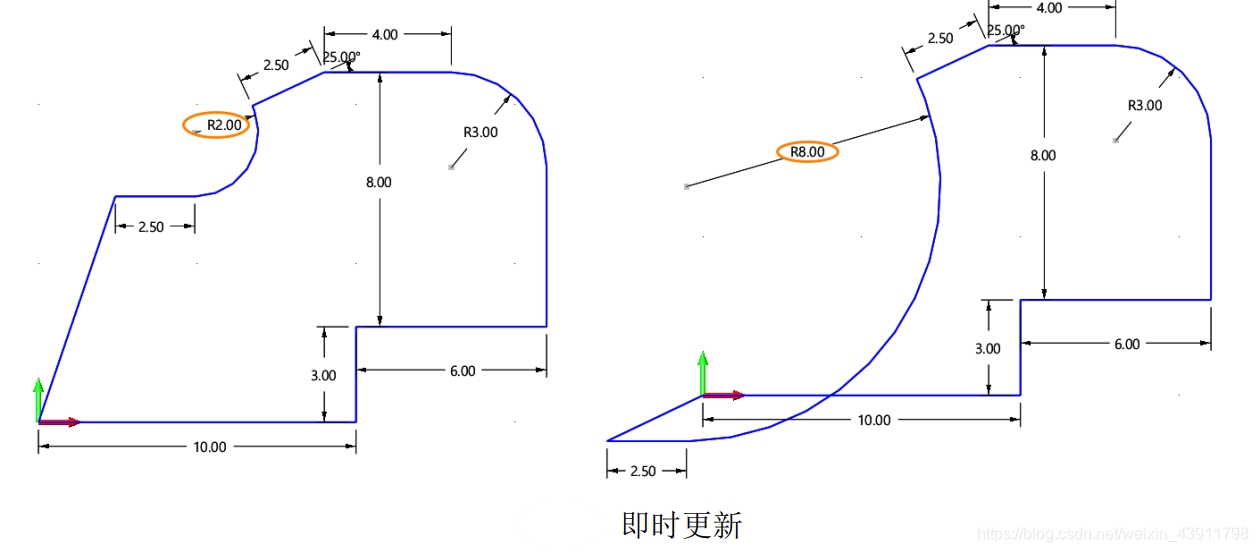

画完草图，当你去更改某个或者某些尺寸时，会发现整个草图形状变的很奇怪甚至不可控。如下图所示，当把R2.00修改为R8.00时，整个草图发生了扭曲。而原因就是当草图中一个几何元素发生改变时，草图中的其它几何元素也会默认同时发生改变。

为了避免草图在修改尺寸时更新而导致的图形严重变形问题，在中望3D，可以选择延迟更新，具体设置步骤如下：

步骤01如下图所示，双击已有尺寸或者标注新的尺寸，在输入标注值对话框，在手动求解选项上打勾，然后输入尺寸值后点击确定。

步骤02逐一修改需要更新的尺寸，如上方右图所示。这时候你会发现，所有新修改的尺寸值都在方括号中，且草图形状还未发生改变。

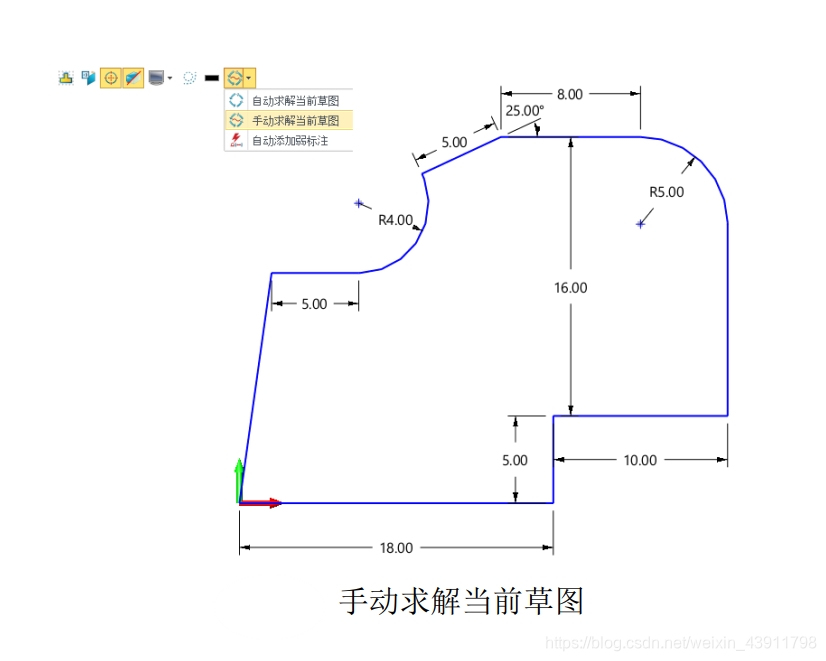

步骤03当尺寸值更新完毕，这时候只需要在DA工具栏中选择手动求解当前草图功能，然后整个草图形状会被更新，如下图所示。

11.尺寸显示类型

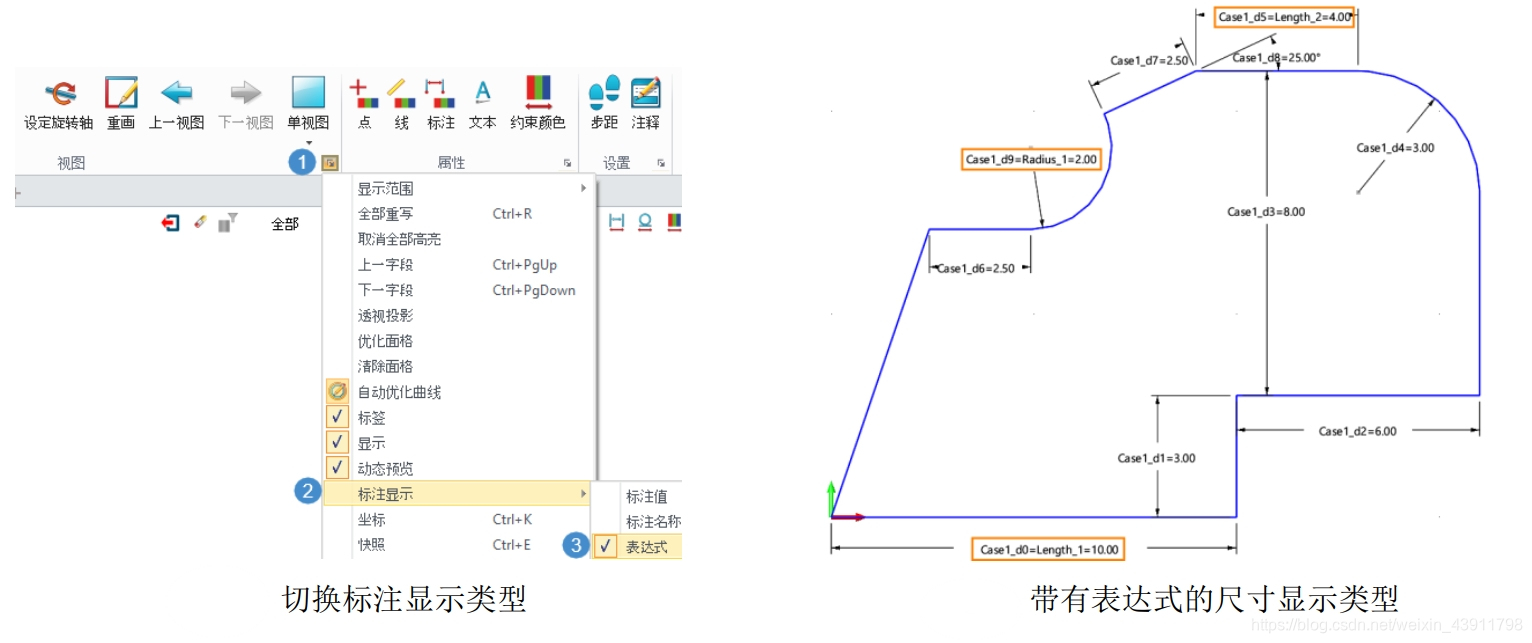

当你绘制一个参数化草图时，一些尺寸是关联某些变量和表达式的。在中望3D，如果你需要在草图中看到这些关联关系，可以去到工具标签>视图面板>点击进入到右下角菜单里的标注显示选项，然后选择表达式子选项，如下方左图所示。这时候你会发现草图中的尺寸显示框中包含表达式关系，如下方右图所示。

12.重定位草绘平面

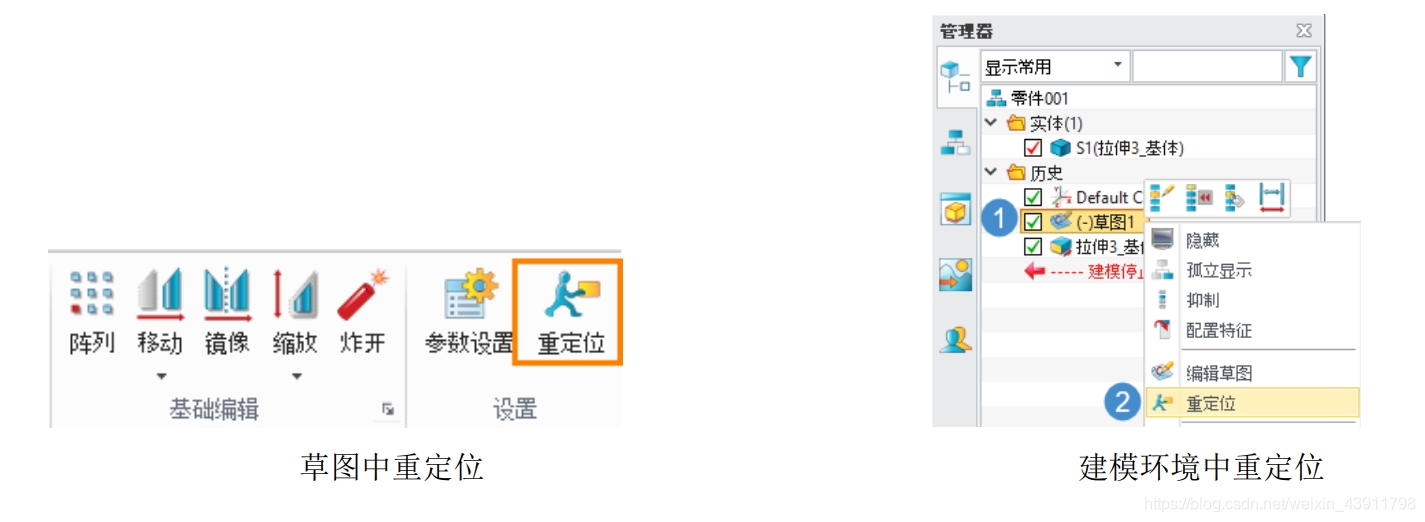

一般情况下你应该比较清楚即将草绘的平面，所以你可以在草绘开始时清晰的指定草绘平面。有时候不是很明确，但草图已经在某个平面绘制了，或者因为设计需要更改草绘平面，这时候就需要重定位草绘平面。在中望3D，有两种方式实现草图重定位的目的。一个是在草图环境中的设置面板，选择重定位命令，如下方左图所示；另外一种方式是在建模环境中的历史特征树上直接选择草图，右击选择重定位命令，如下方右图所示。

例如，下方左侧的草图在XY平面。如果你需要将其更改到XZ平面，可以在重定位命令中直接选中XZ平面，如下方右图所示。

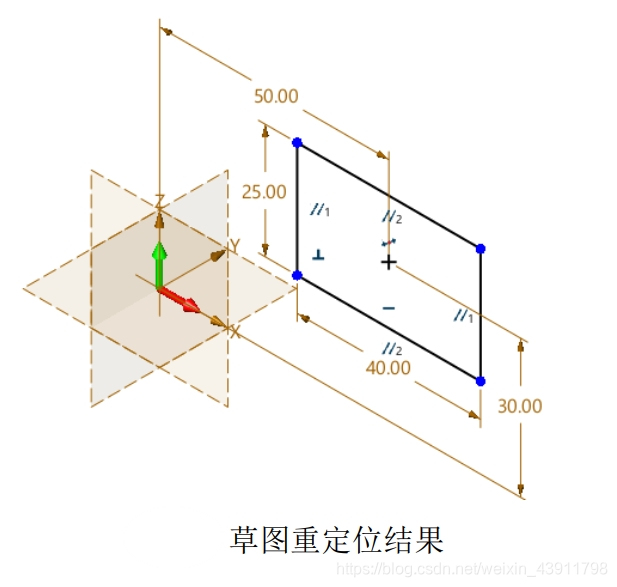

点击确定即可完成草绘平面重定位，如下图所示。
