中望3D2022 草图案例：阀体主特征草图

为了快速掌握中望3D草绘功能，这里将详细介绍两个典型草图的草绘过程。通过这个典型案例，你不仅可以较好掌握中望3D草绘功能，同时也可以学习到如何定义一个约束完整且合理的草图。

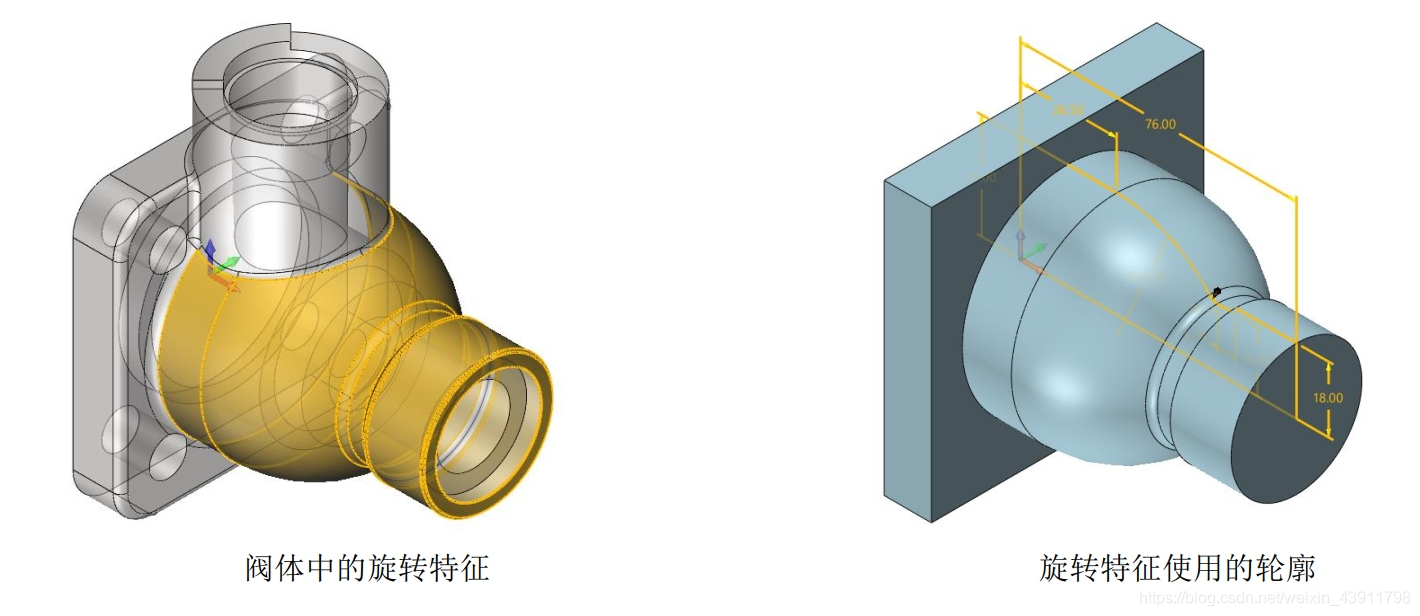

下方左图所示的旋转特征是阀体的主要特征之一，右图所示的轮廓即是该特征旋转时使用的轮廓，此轮廓的详细绘制步骤如下。

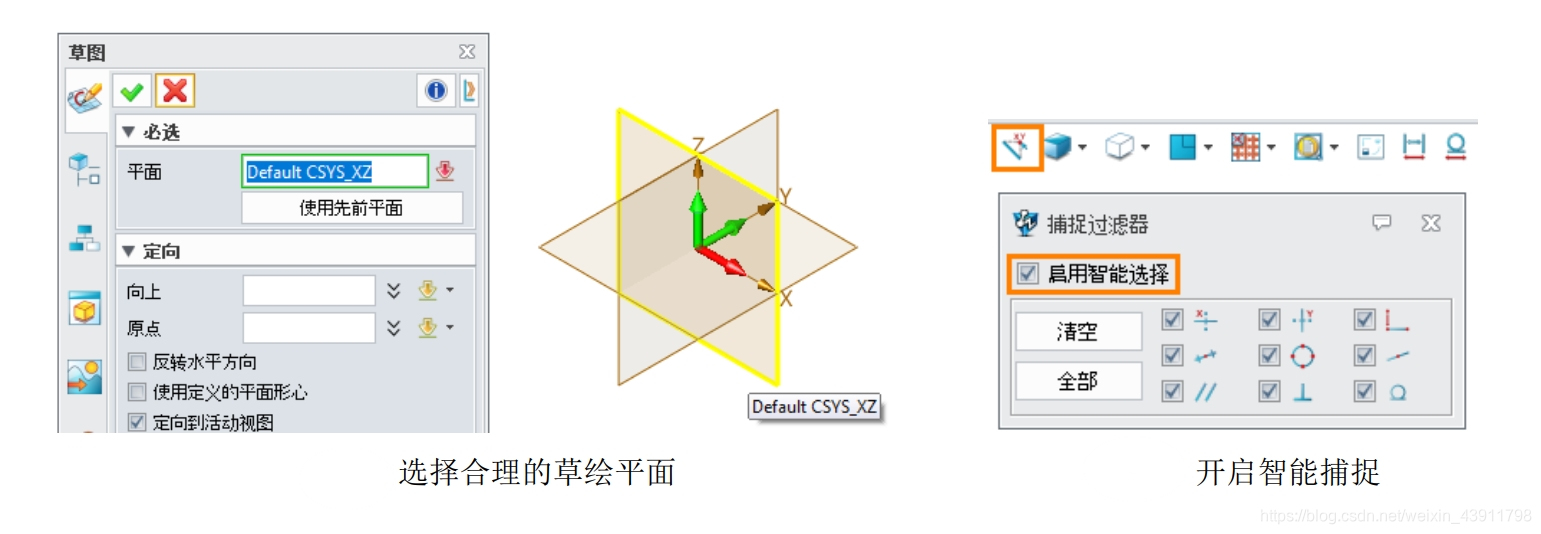

步骤01】造型标签-选择草图命令，然后选择xz基准面作为草绘平面，如下方左图所示。



步骤02绘制草图大概轮廓。这里建议使用绘图命令，因为这个命令可以连续交叉绘制直线和圆弧而不用另选其它绘制直线或者圆弧的命令。为了加速绘制过程，务必在DA工具栏打开捕捉过滤器。





如上左图所示，从坐标原点开始绘制，先依次绘制一个垂直线和水平线，这时候你会发现当前端点处的绿色小框中显示为直线，这表明当前绘制模式是在直线模式。因为接下来需要绘制圆弧，所以需要切换到圆弧模式。如上右图所示，将鼠标停留在黄色圆圈中并单击，此时，绘图模式即被切换到圆弧模式。

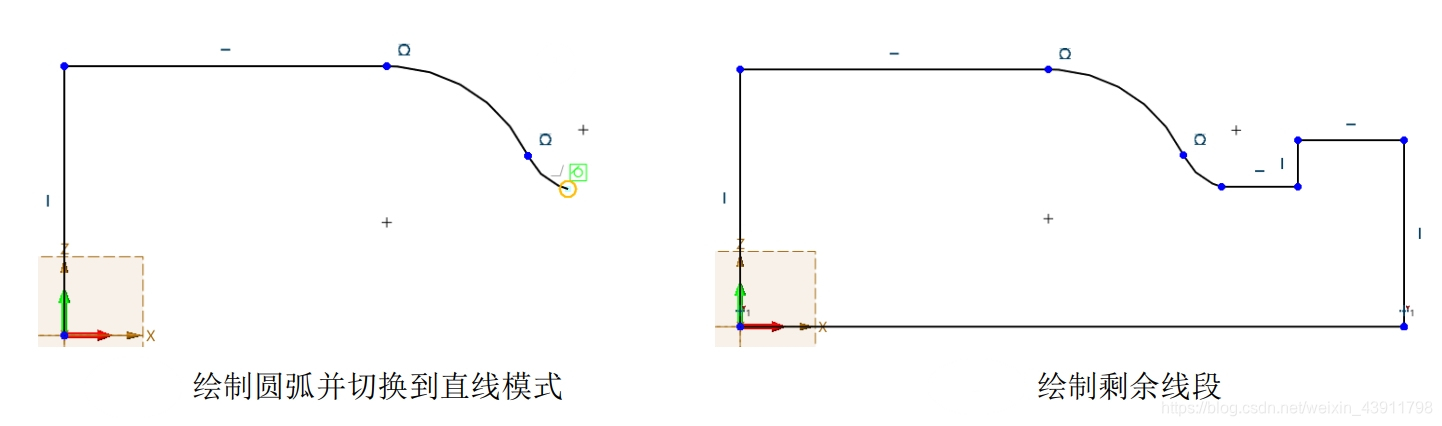

如上左图所示，绘制圆弧，然后切换绘图模式到直线模式并绘制剩余线段直至整个草图封闭。
这时候你会发现，很多几何约束已经被自动添加，那是因为绘制之前已经打开了捕捉过滤器。
备注：为了实时掌握草图绘制状态，最好在绘制之前打开DA工具栏的相关按钮，特别是用于显示草图定义状态颜色识别功能。

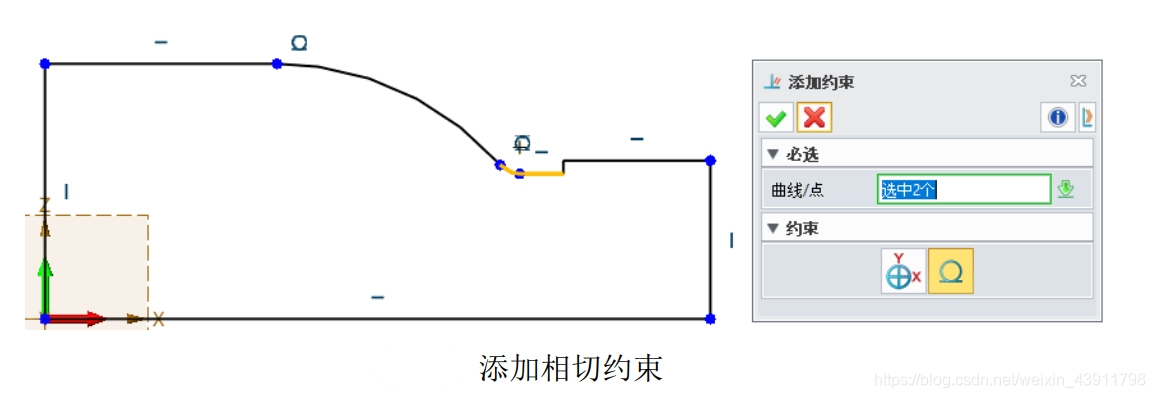

步骤03添加合适的几何约束直到需要添加尺寸约束。在刚开始添加几何约束的时候建议使用添加约束命令，因为这个命令会根据所选择的几何对象自动筛选合适的约束类型。如下图所示，选择直线和圆弧之后，可以很快将相切约束添加上去。





.步骤04添加尺寸约束直到整个草图变为完全约束状态。如下图所示，使用快速标注命令，默认的标注模式为自动模式，意味着系统可以根据选择的对象自动给出合适的标注类型。

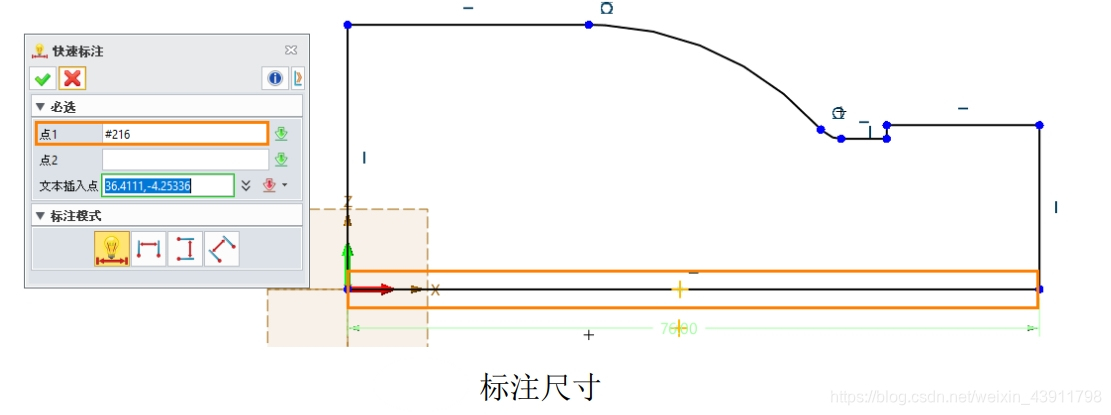

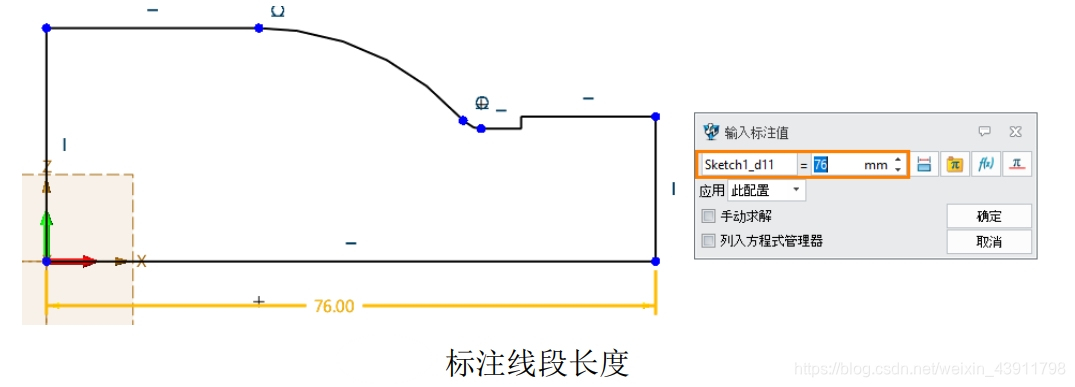

如下图所示，在自动模式下，当你选择一条线后，即可直接标注这条线的长度尺寸。

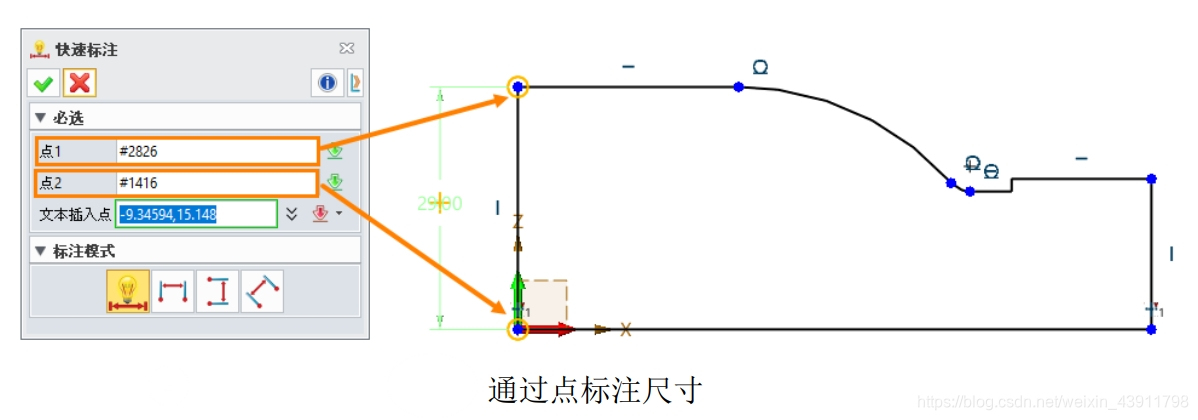

当然，如果你想通过两点标注线段长度，则需要分别选择相应端点，如下图所示。

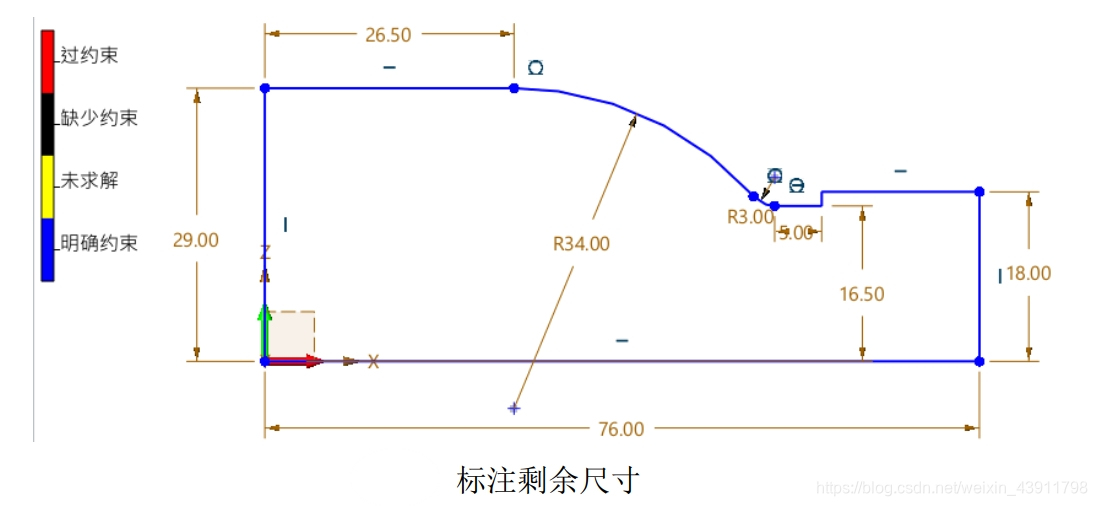

标注剩余尺寸，直到整个草图完全约束，如下图所示。



步骤05检查草图并退出草绘模式。为了确保草图合理正确，例如，草图上是否有重叠线，此时，即可用3.5.4节提到的重叠查询命令或者DA工具栏里的显示开放端点命令去检查。当然，如果你确定草绘过程没问题，也可以跳过检查步骤。



总结

一般来说，为了更流畅和高效的绘制完全约束的草图，有以下几点需要注意：

第一点，草绘之前，选择正确合理的草绘平面。

第二点，绘制时最好从坐标原点开始绘制。

第三点，注意系统的自动捕捉提示。接受那些你明确希望添加的约束，拒绝那些你不确定的约束。否则，当你在标注尺寸时容易造成过约束。
