中望3D2022 草图绘制：绘图

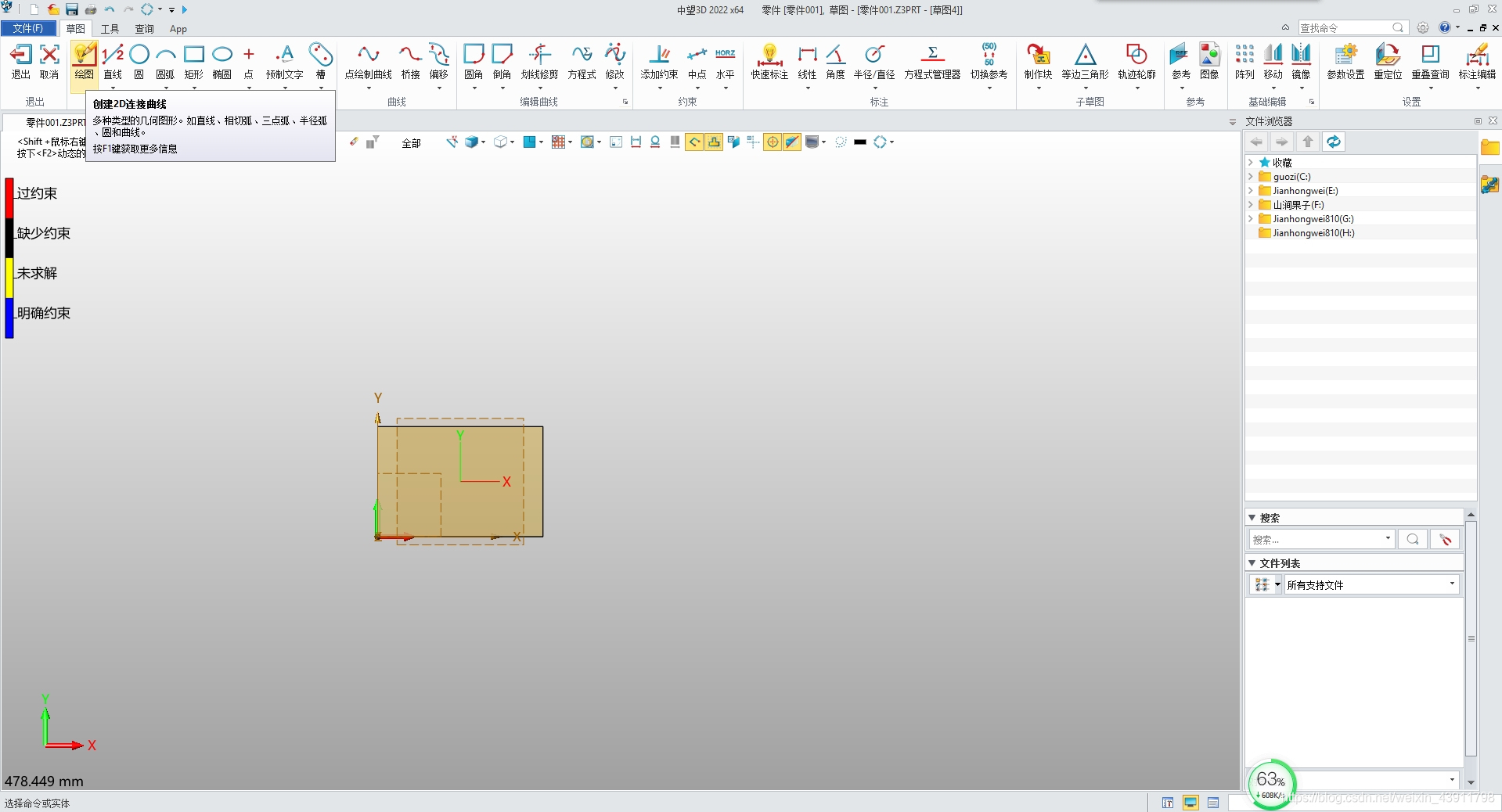

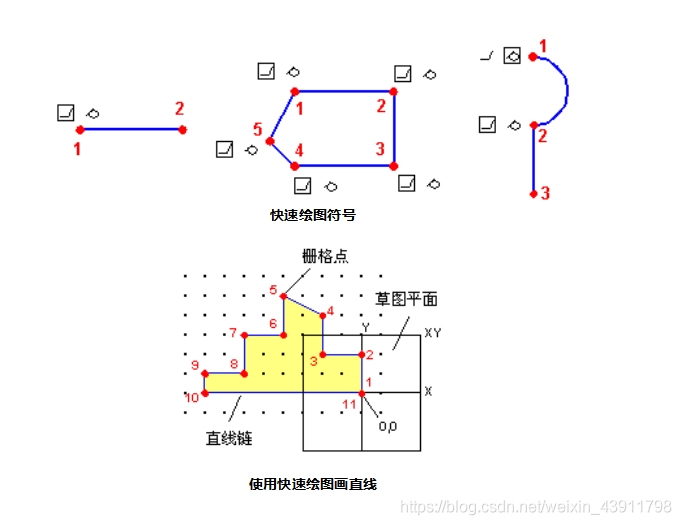

单击工具栏【草图】→【绘图】功能图标，可以绘制连续的直线和相切圆弧，如图3-9所示。通过单击当前端点处的绘图状态符号和来更改绘制直线或圆弧。被激活时变成绿色，表示绘制直线；被激活时变成绿色，表示绘制相切圆弧。

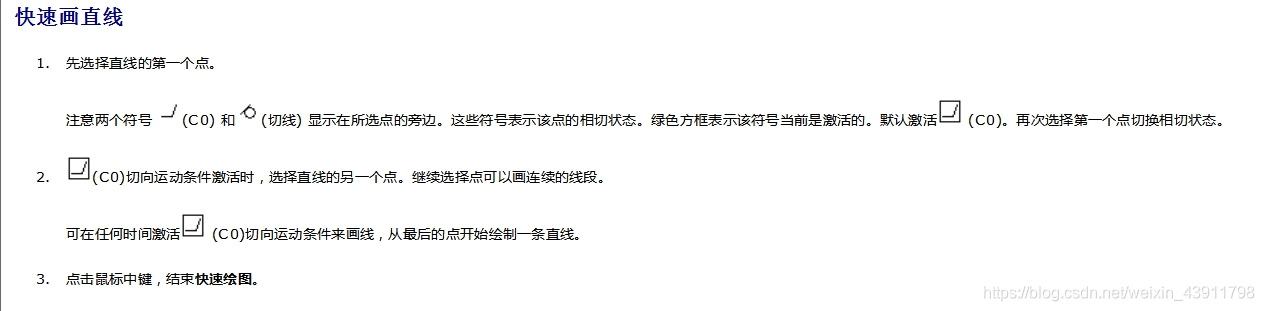

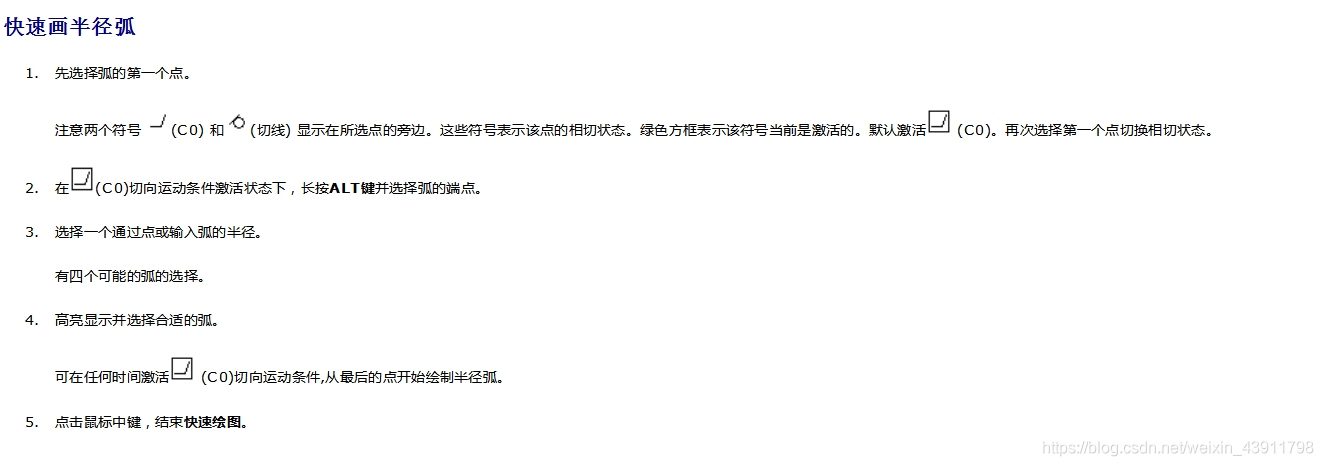

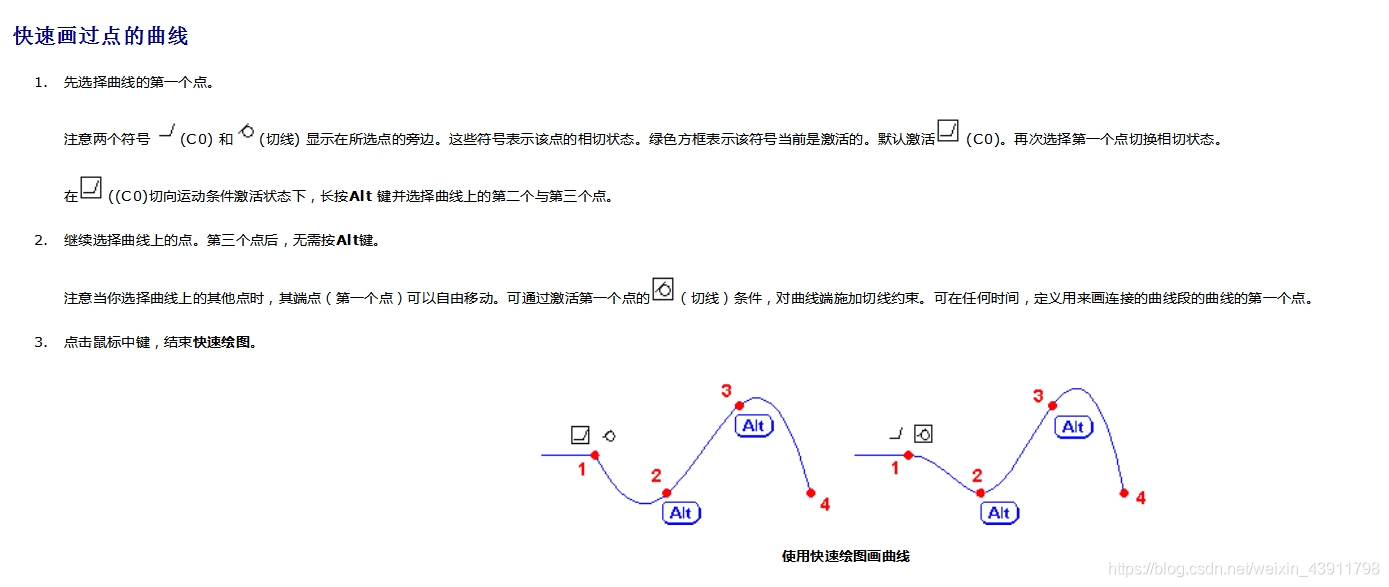

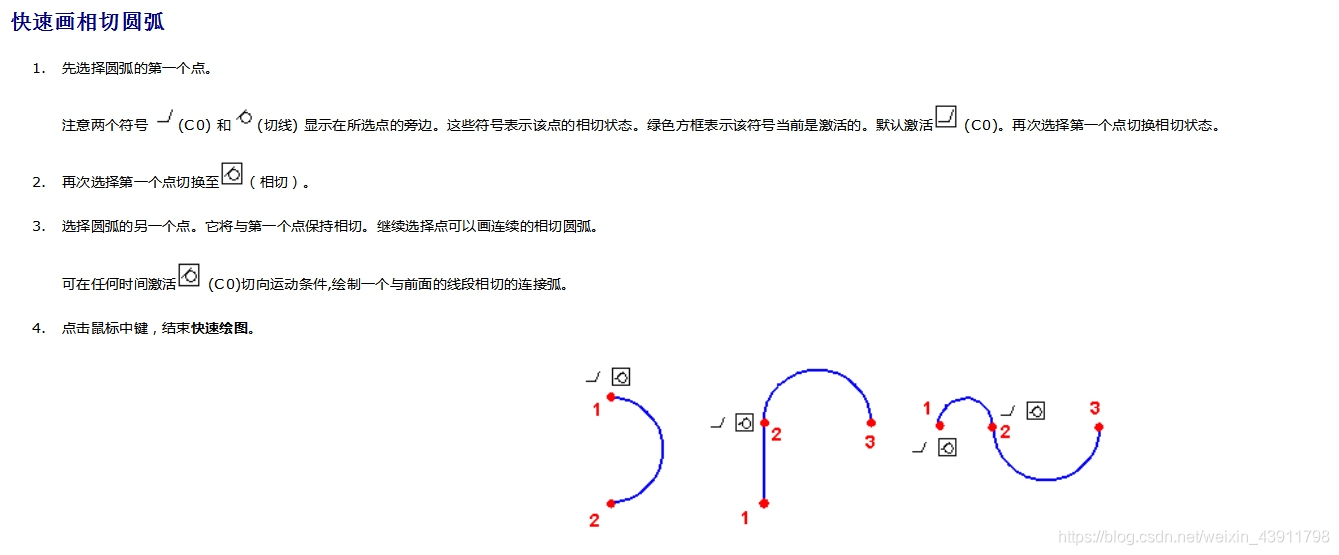

使用该命令，可在不改变命令的情况下绘制多种类型的几何图形。可选择合适的符号，指定多个要连接或相切的直线或曲线段。可以画直条、相切弧、三点弧、半径弧、圆和曲线。

提醒：将鼠标停留在绘制曲线当前的端点处，并单击该端点，可以在绘制直线和绘制相切圆弧之间进行切换。
