SolidWorks 2019 工作界面

1.设计树

“设计树”列出了活动文件中的所有零件、特征及基准和坐标系等，并以树的形式显示模型结构。通过“设计树”可以很方便地查看及修改模型。

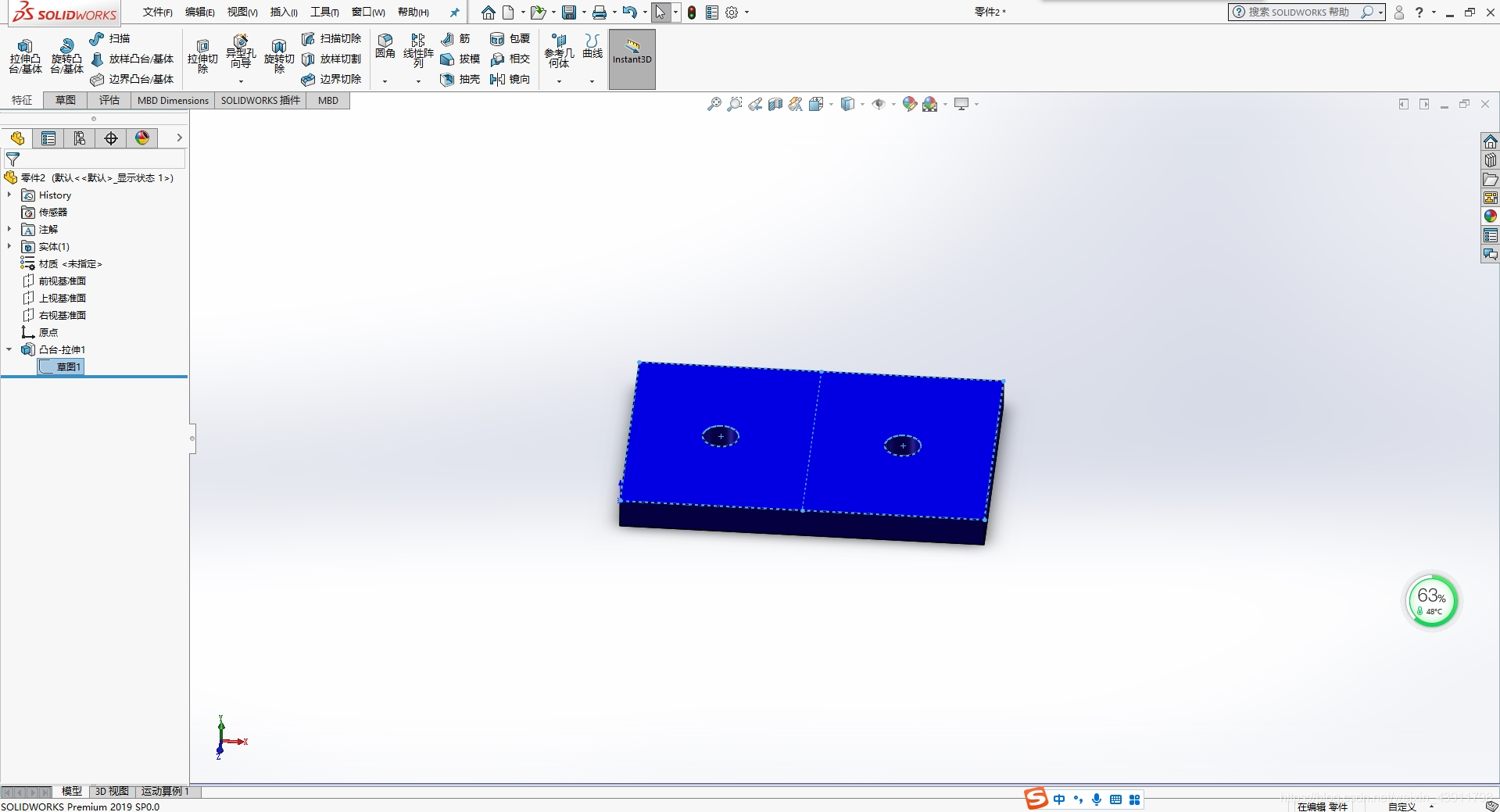

A.通过双击特征的名称来显示特征的尺寸。

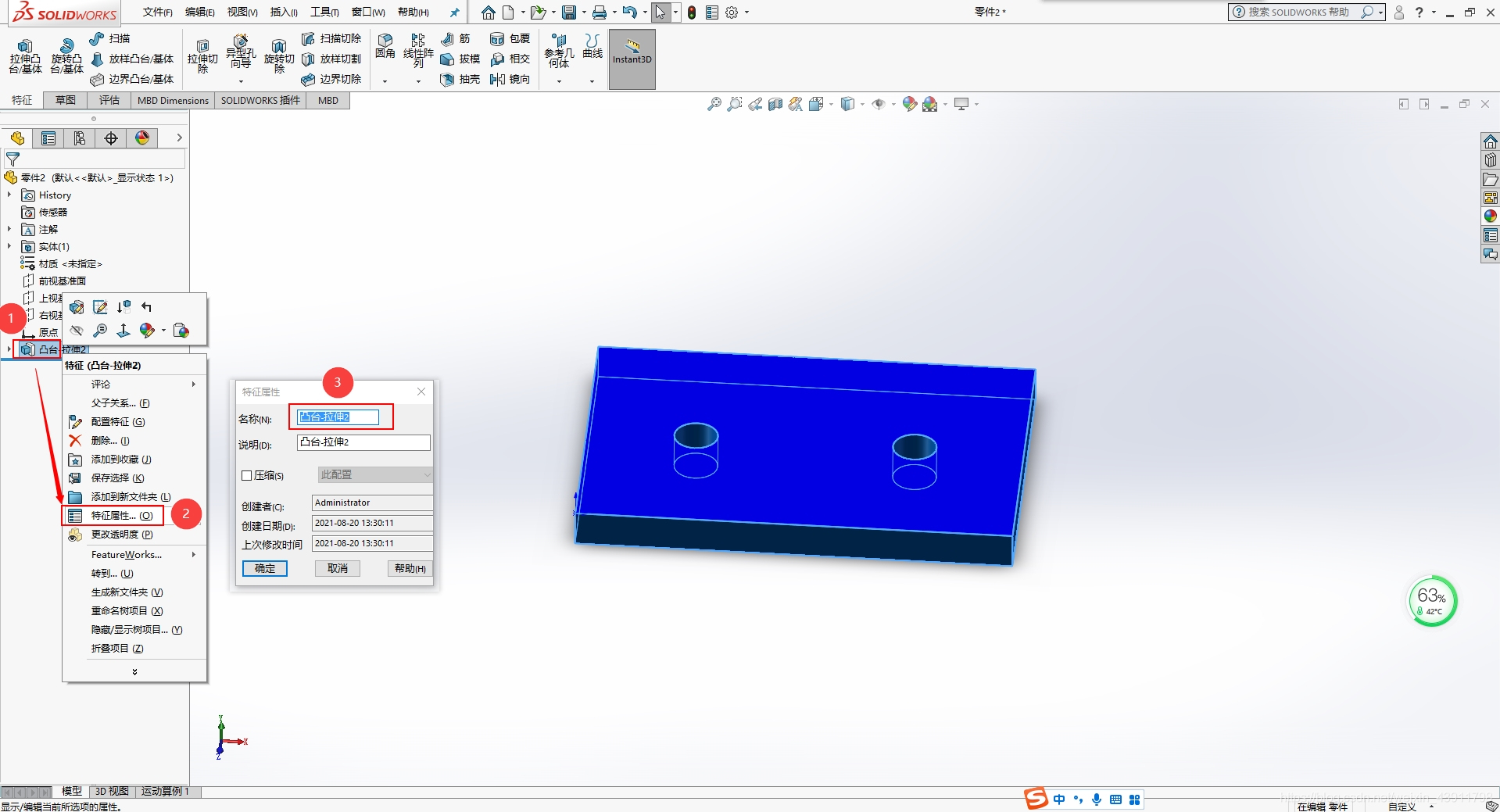

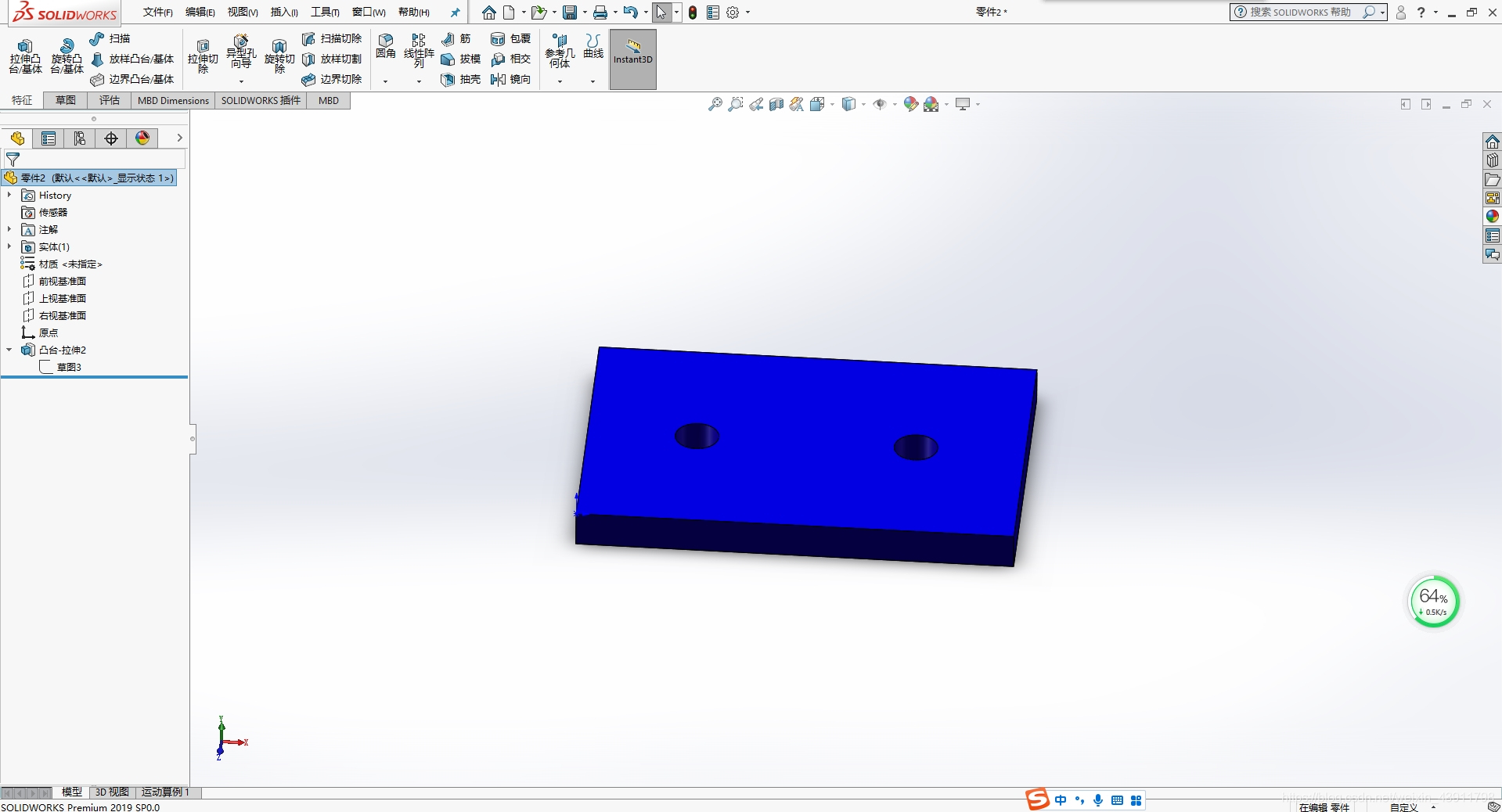

B.通过右击某特征，然后选择图特征属性…命令来更改特征的名称。

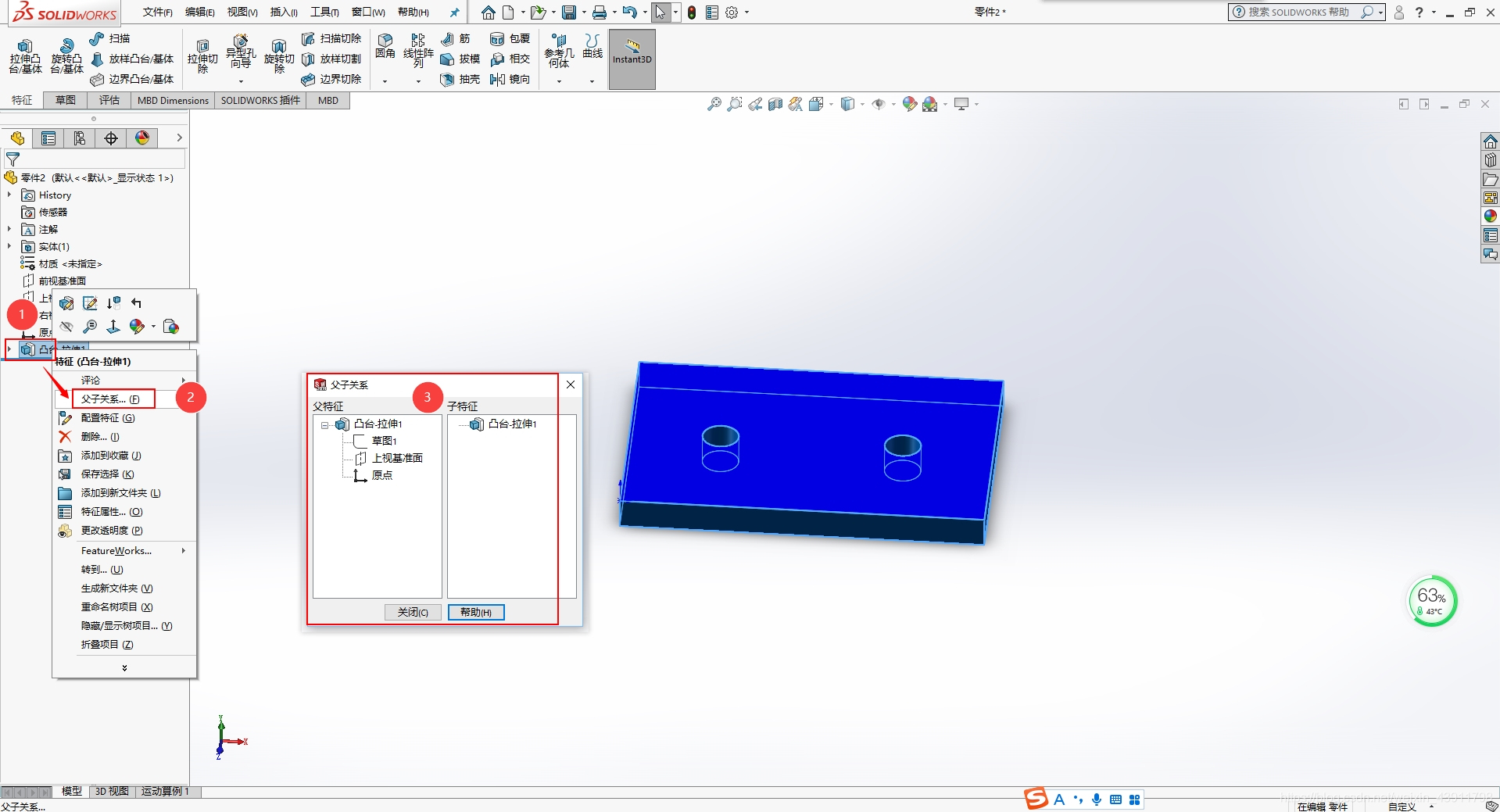

C.通过右击某特征，然后选择 父子关系命令来查看特征的父子关系。

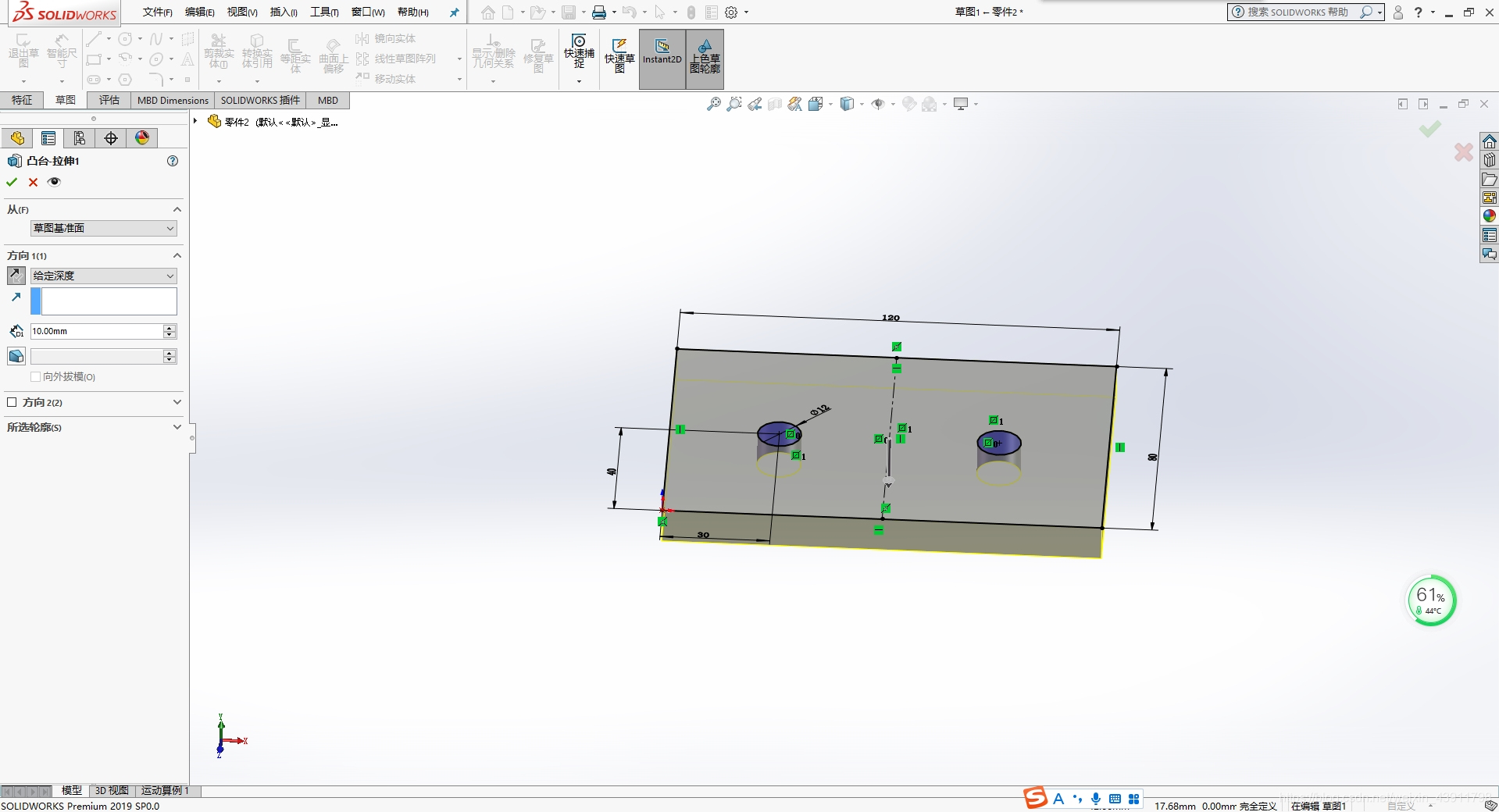

D.通过右击某特征，然后单击“编辑特征”按钮 来修改特征参数。


E.重排序特征。在设计树中通过拖动及放置来重新调整特征的创建顺序。

2·下拉菜单区

下拉菜单区中包含创建、保存、修改模型和设置SolidWorks环境的一些命令。

3·工具栏按钮区

工具栏中的命令按钮为快速进入命令及设置工作环境提供了极大的方便，用户可以根据具体情况定制工具栏。

用户会看到有些菜单命令和按钮处于非激活状态（呈灰色，即暗色），这是因为它们目前还没有处在发挥功能的环境中，一旦它们进入有关的环境，便会自动激活。

4，状态栏

在用户操作软件的过程中，状态栏会实时地显示当前操作、当前的状态及与当前操作相关的提示信息等，以引导用户操作。

5.图形区

SolidWorks各种模型图像的显示区。

6，任务窗格

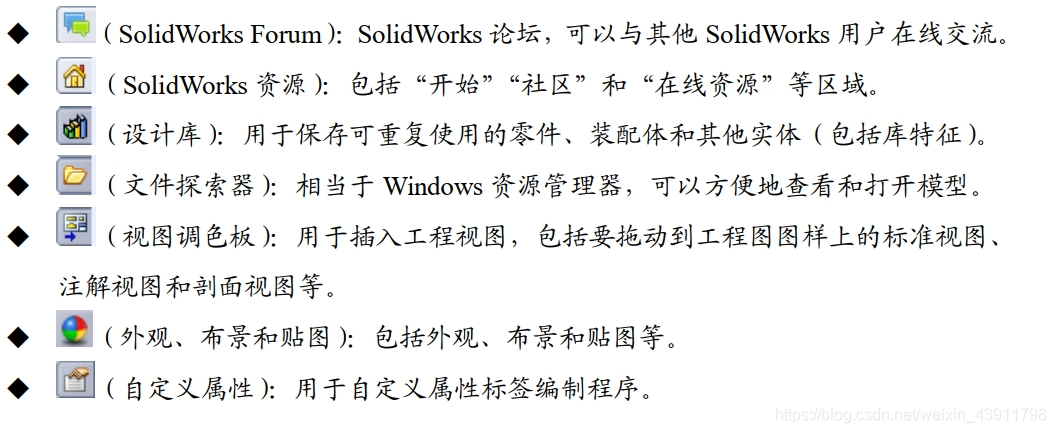

SolidWorks的任务窗格包括以下内容。
