机械制图图线

最新推荐文章于 2025-04-18 12:24:36 发布
最新推荐文章于 2025-04-18 12:24:36 发布
阅读量344 收藏 3
点赞数
分类专栏： 机械制图 机械识图 工程图 文章标签： html css
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/120079884
版权

图度分粗、细两种，粗线宽度为d，细线宽度约为d /2。推荐图宽：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm 。

在这里插入图片描述

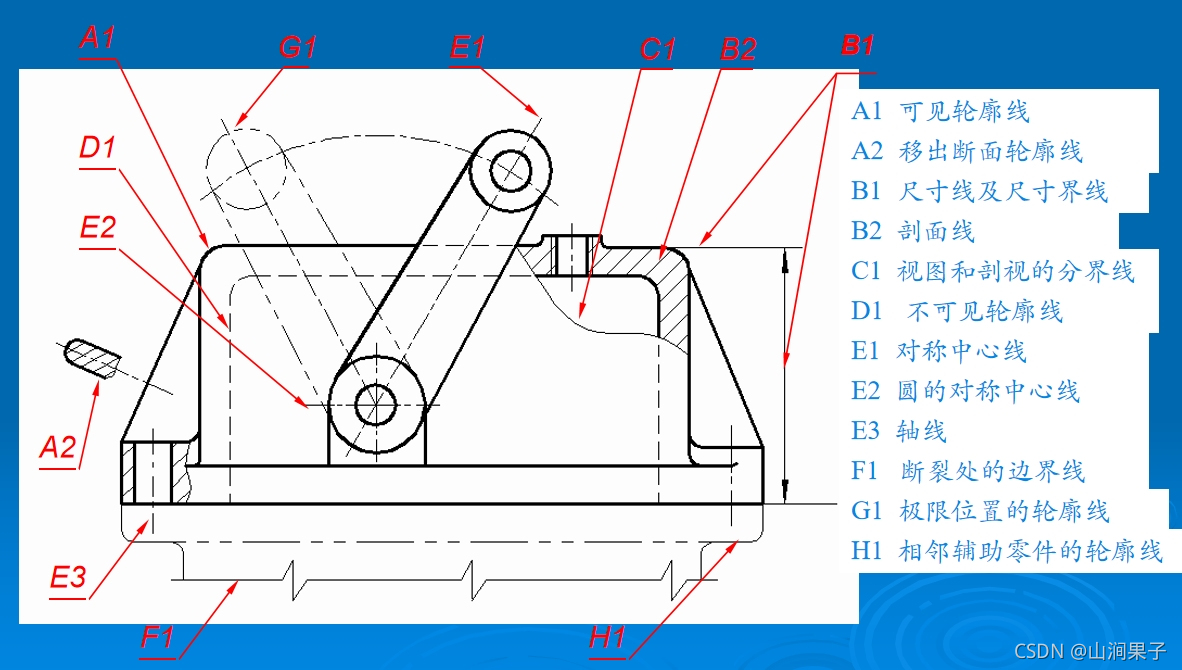

图线应用示例

在这里插入图片描述

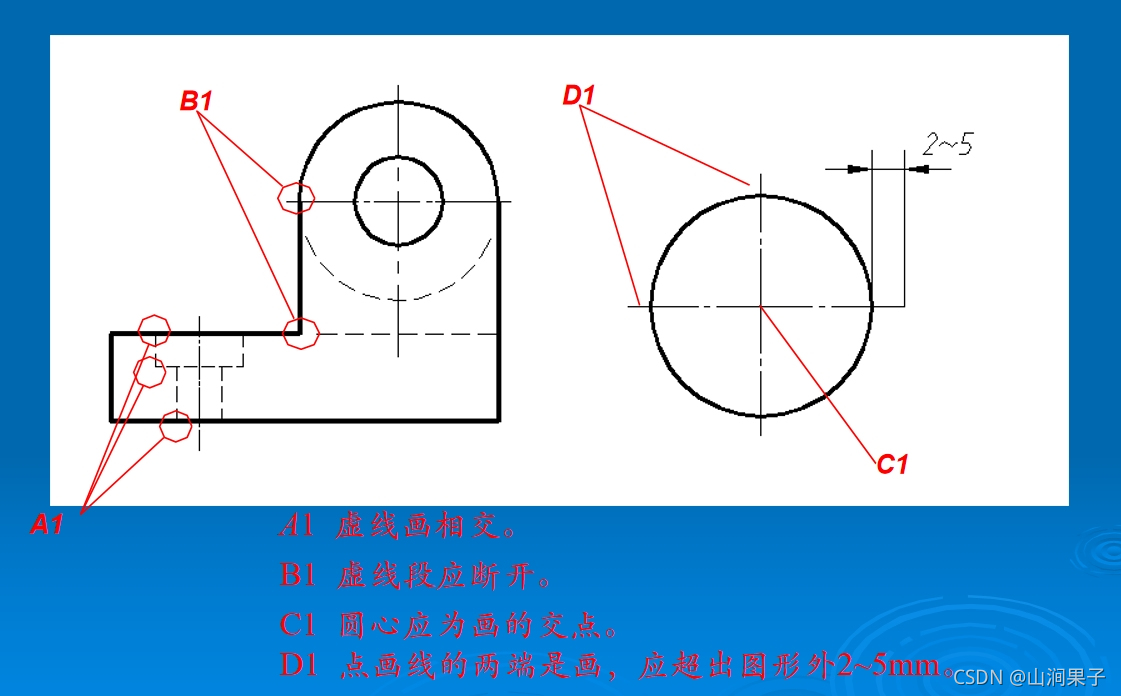

图线画法
在这里插入图片描述
