UG NX12 同步建模：替换面

【替换面】命令可以用一个面替换一个或多个面，并生成相邻的圆角面。

替换面可以简化面的几何，要更改特征得到仿形的特征时，就可以采用【替换面】命令。

选择菜单栏中的【插入】|【同步建模】|【替换面】

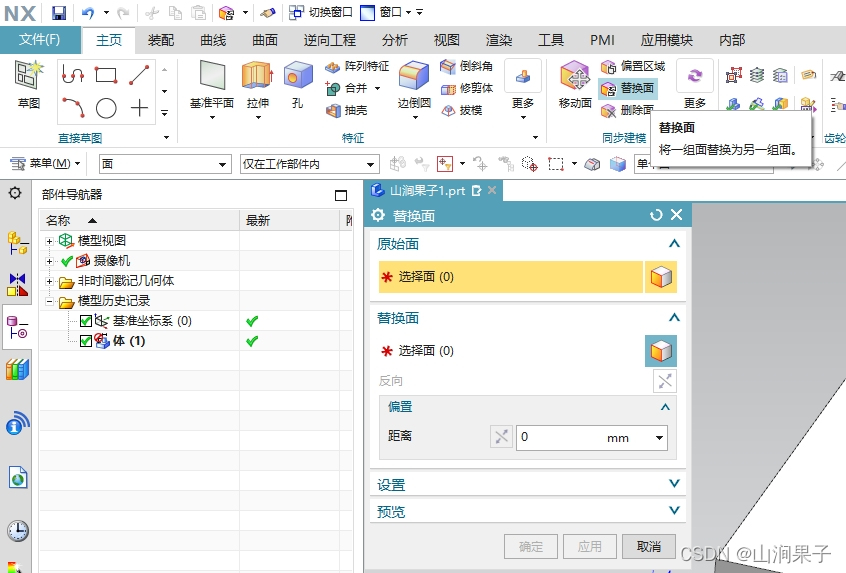

命令，或者单击【替换面】按钮，弹出【替换面】对话框，如下图所示。

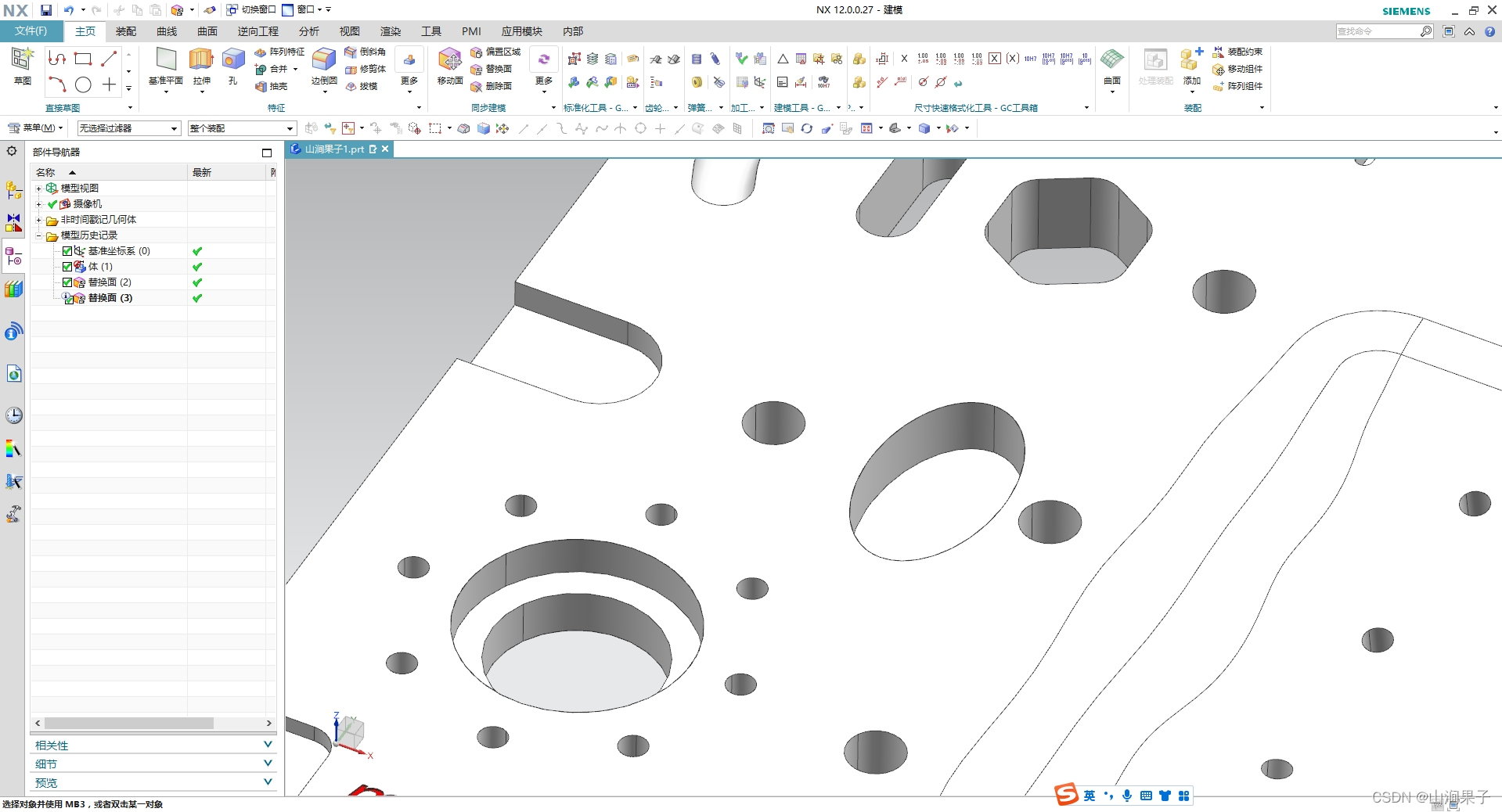

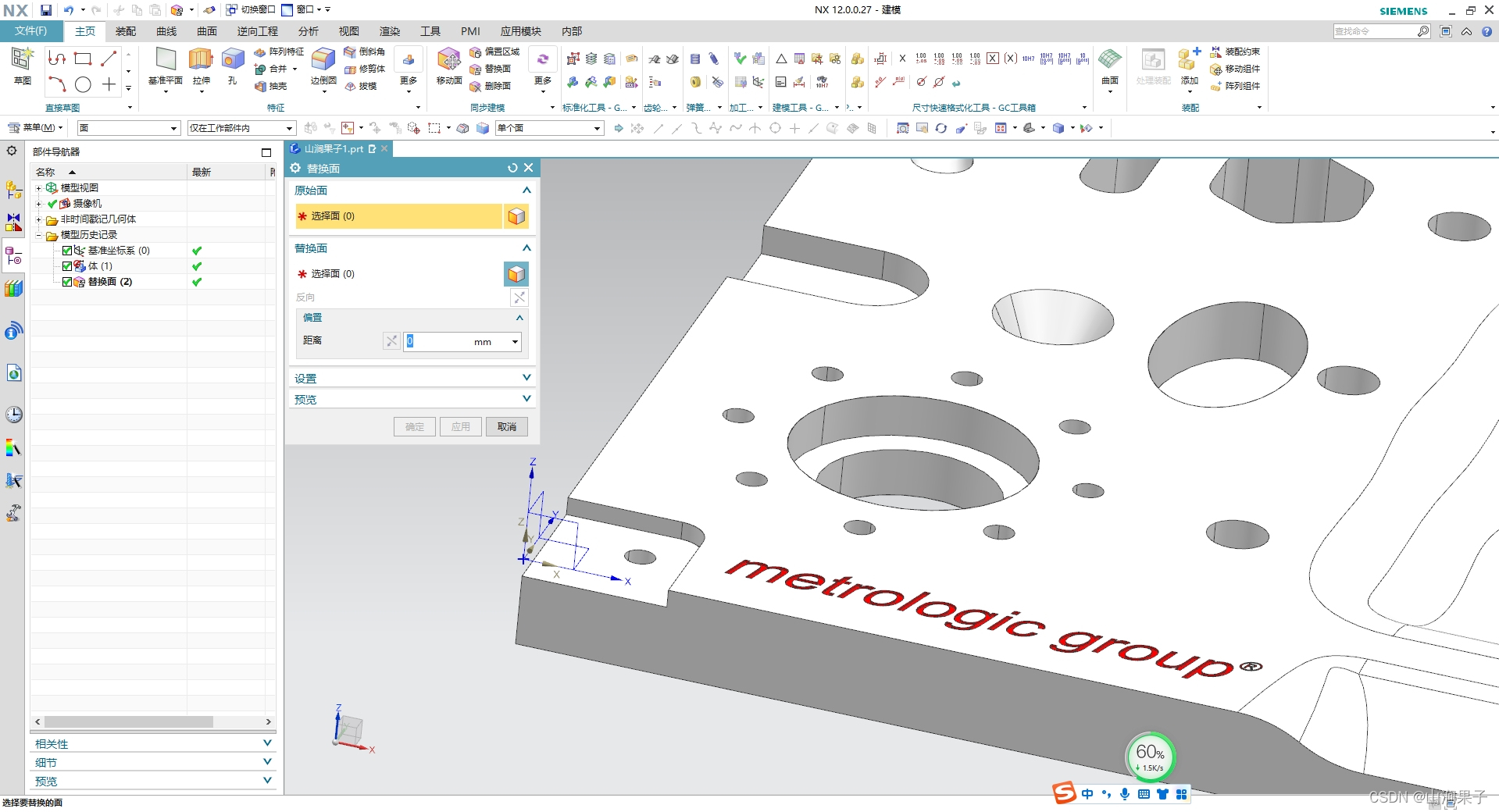

【替换面】对话框中各选项的含义如下。

要替换的面：选择一个或多个要替换掉的面，允许选择任意面类型。

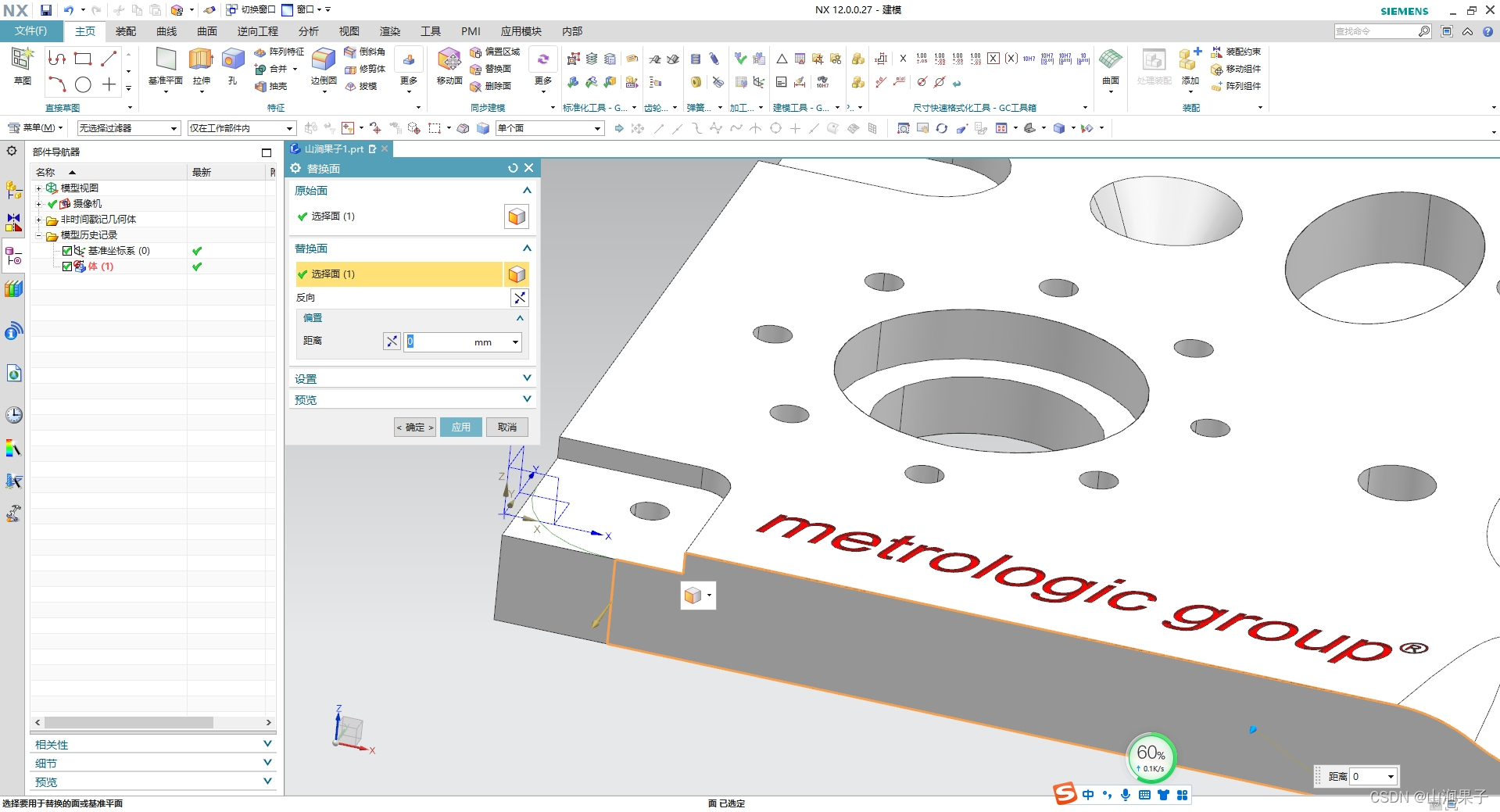

替换面：选择一个面来替换先前选取的目标面，只能选择一个面。

反向：切换替换方向。

偏置：替換后偏置距离。

距离：输入偏置值。

溢出行为：用于控制修改的面的溢出特性，以及它们与其他面的交互方式，方式包括自动、延伸更改面、延伸入射面、延伸截断面等。

自动：拖动选定的面，使选定的修改面或入射面延伸，这取决于哪种结果产生的修改体积或面积变化最小。

延伸更改面：将修改面延伸到它所遇到的其他面中，或者移动到其他面之后。

延伸入射面：延伸移动面，直到遇到固定面。

延伸截断面：截断产生延伸边的修改面。


在替换面时，可能有多种不同的结果，此时可以采用【反向】按钮切换，直到切换到符合用户需要的可能结果。
