达索3D Experience（CATIA V6）：3DXML 格式

3DXML是达索系统公司在其3DVIA品牌下开发的专有3D文件格式，常见于CATIA中，多用于汽车设计等行业。

该格式其实是一个zip存档文件，其中包含1个BOM表文件和多个三维文件，如果你将文件从.3dxml重命名为.zip，然后再打开，你会对.3dxml的文件结构更加了解。

3DXML文件包含以XML或二进制格式存储的三维文件，还包含曲面数据或简单网格，它的曲面数据存储为Gregory三角面片。

因为是基于标准的XML诞生的，所以3DXML能够在任何软件程序中被读取、编写，也能够高效地合并到技术文档、网站、邮件通信等日常使用中。

它通过对模型复杂数据的压缩，能够在不损失几何图形精度的情况下，提高模型文件的传输与解析速度，所以，它的通用与轻量是得以广泛传播的重要原因。

注意：

迄今为止，仅达索系统产品线支持 3DXML 格式。3D XML 预览是一个独立的应用程序，允许您在 Windows 上查看 3D XML 文件。3DVIA Player 是Windows平台上提供的免费播放器（不再支持 OSX），允许在 Web 浏览器中离线或在线查看 3D XML 文件。

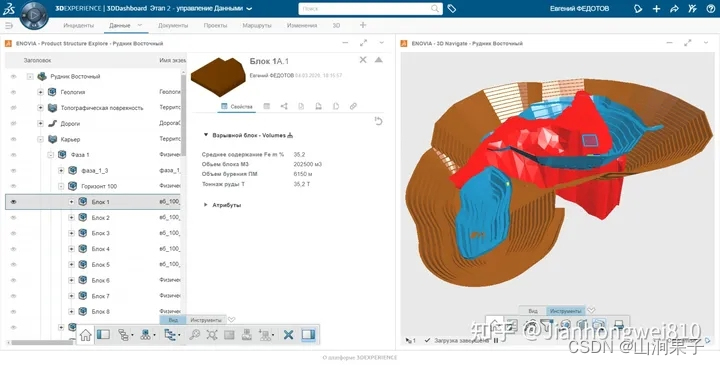

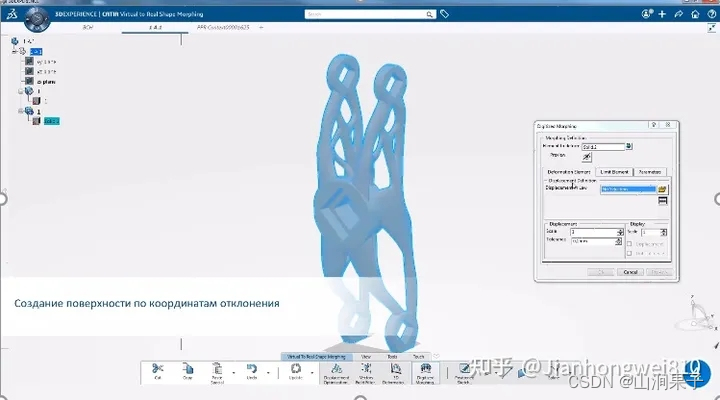

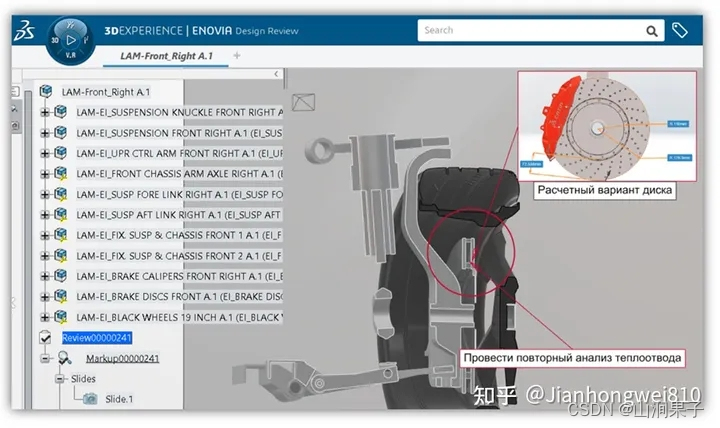

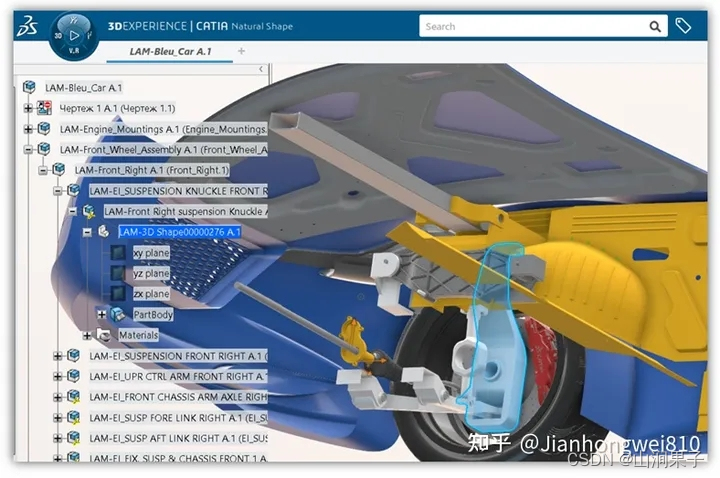

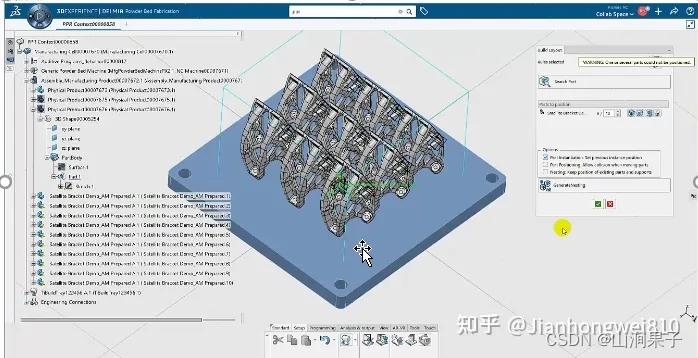

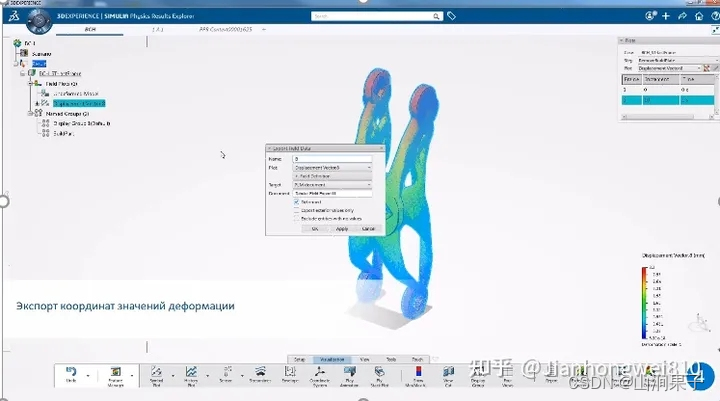

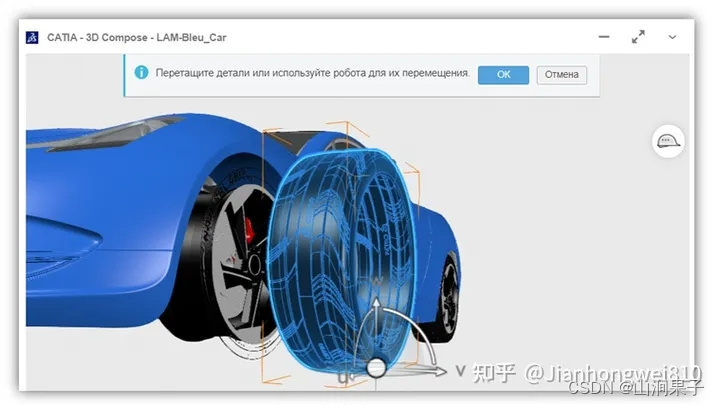

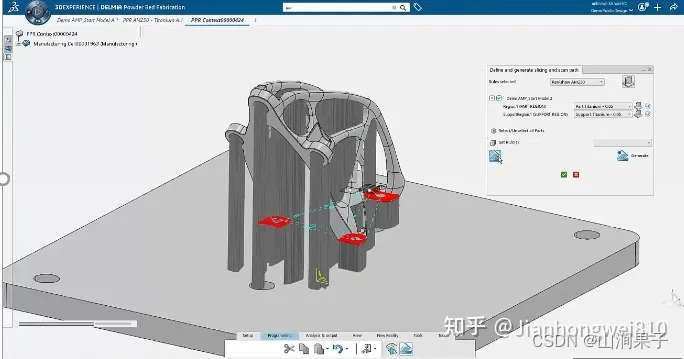

达索的3D Experience是有史以来最夸张的一次尝试，甚至取消了传统的CAD物理文件，代之以达索私有格式3dxml。简单的说，3DE是云原生、分布式的，而客户的PLM应用是高度集中的；3DE什么都有，只要你不离开3DE。






（1）CATIA软件的轻量化模型 CGR

Cgr——CATIA特有的轻量化模型它是一种特殊的可视化文件,它只保存了零件的外形信息,不包含任何参数化的数据。这种文件是不能直接编辑,也是不能直接打开的。如果需要打开，请采用装配模块的插入现有部件功能新建一个Product文件。具体步骤：“文件”—“新建……”，在弹出的“新建”窗口的“类型列表”中选择“Product”，然后点“确定”，就完成了一个Product文件的新建。双击窗口左上角的“产品1”，紧接着选择工具栏的右侧工具栏的“现有部件”命令，将出现“选择文件”对话框窗口。在“选择文件”对话框中选择要打开的“cgr”文件，然后点击“打开”。需要注意的是，在对话框中的“文件类型”栏需要选择“所有文件（.）”或者“cgr（*.cgr）”。

（2）CATIA老版本V4数据格式 ModelCATIA

Model——V4版本的数据格式model是V4的版本文件保存格式,可以作为v4和v5文件格式转换的中间格式model也是catia v5高版本（比dao如r16）向低版本（比如r7）转换的媒介model在V5中只能浏览不能编辑,需要使用复制和粘贴的方式转换为v5的part文件，才可以编辑了打开Model文件复制图形新建一个part文件将图形粘贴进来
