CrownCAD建模实例:智能音响外观设计优化

来源:CrownCAD

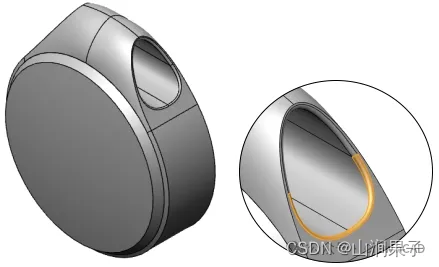

本次教程使用背景主题为明亮背景,目标为智能音响圆角处优化调整。智能音响外观设计过程中,此处若仅用倒圆角处理,产品外观面与面过渡不够流畅,因此需要对该部分进行优化,以便提升外观质量,降低生产难度。

绘制工具主要为填充曲面功能,绘制思路:首先通过“裁剪曲面”、“删除面”将原圆角部分删除,通过“桥接曲线”命令绘制轮廓,然后通过“填充曲面”、镜像等命令绘制其余结构。

难度:★★☆☆☆
在这里插入图片描述

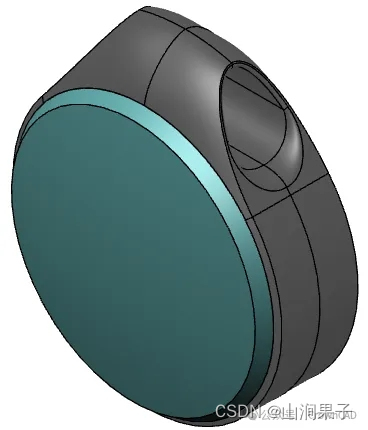

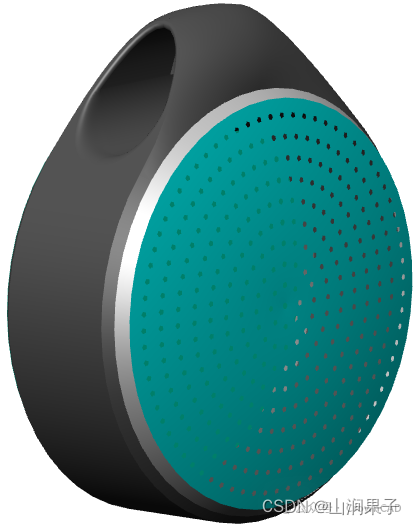

(智能音响最终展示效果如上图)

在这里插入图片描述

剪除原有圆角弧面

  1. 在CrownCAD公开项目中找到【智能音箱外观设计优化】项目,打开【智能音响-初始状态】零件模型,如下图所示。

【注:由于音响外形为对称结构,所以仅保留待处理部分的结构,圆角位置处理完成后,通过镜像完成其余外观。】在这里插入图片描述

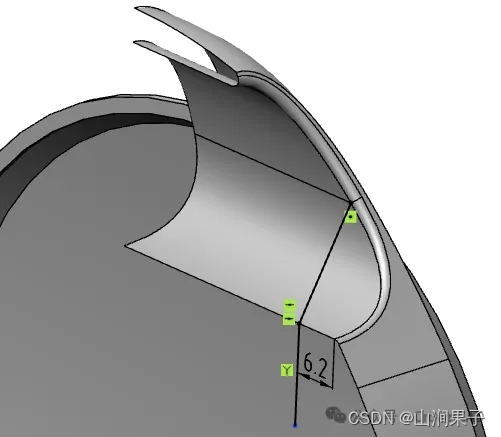

2. 点击【3D草图】命令,绘制图示两直线段,尺寸要求及约束见图。在这里插入图片描述

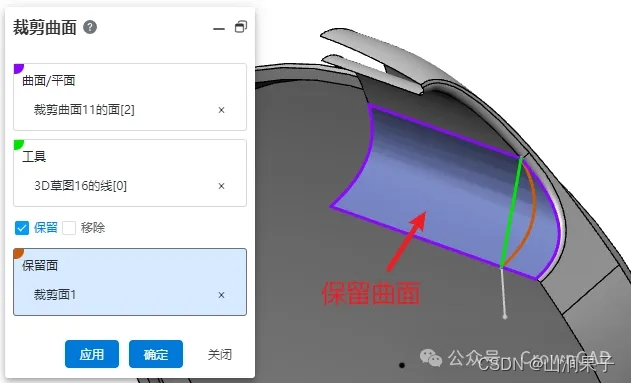

3. 点击【裁剪曲面】命令,曲面选择图示曲面,工具为步骤2所得3D草图,保留图示曲面,点击确定。在这里插入图片描述

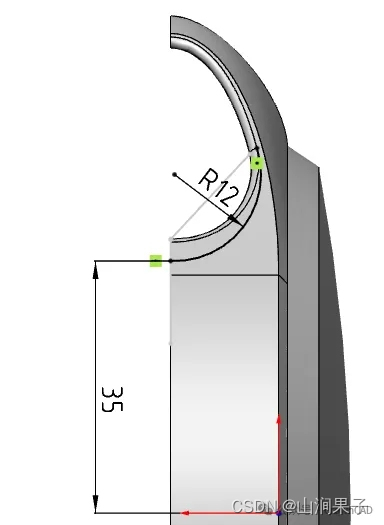

4. 点击【绘制草图】按钮,选择右视基准面为绘制平面,绘制图示尺寸圆弧,完成边界草图。在这里插入图片描述

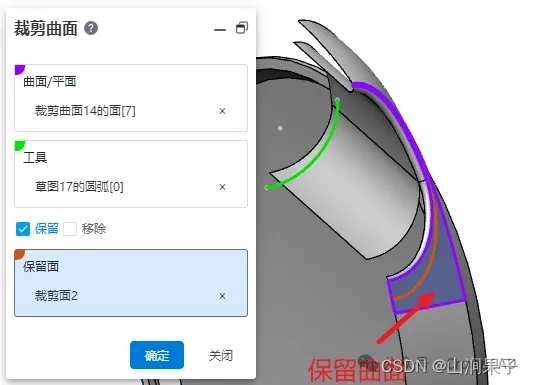

5. 点击【裁剪曲面】命令,曲面选择图示曲面,草图选择步骤4所得草图,保留图示曲面,点击确定。在这里插入图片描述
6. 点击【删除面】命令,待删除面选择图示曲面,确定后完成删除。在这里插入图片描述

创建新弧面

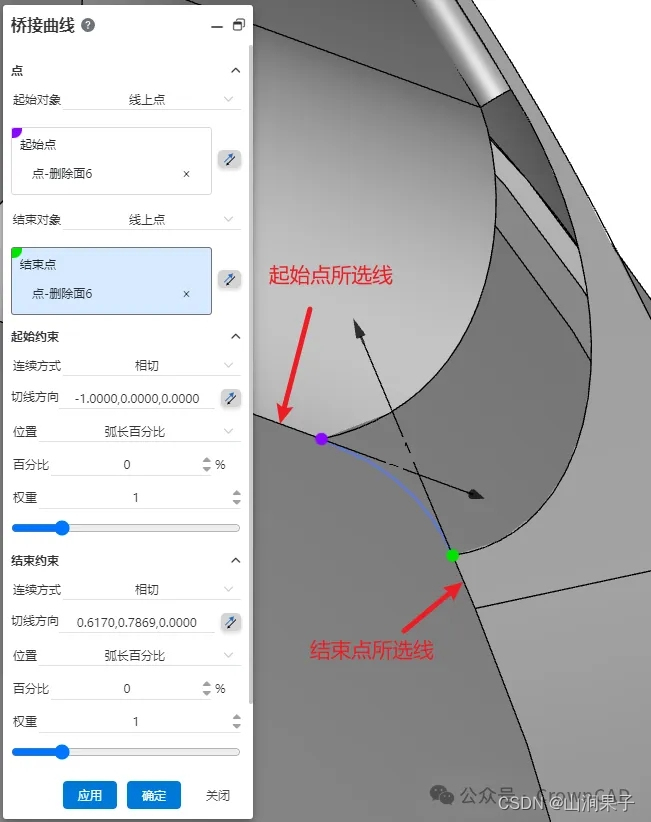

7.点击【桥接曲线】命令,起始点、结束点选择图示两线,具体参数设置见图示,点击确定,得到图示桥接曲线。在这里插入图片描述
8. 点击【拉伸曲面】命令,轮廓选择步骤7所得桥接曲线,方向选择Z轴,点击确定,得到图示拉伸曲面。在这里插入图片描述

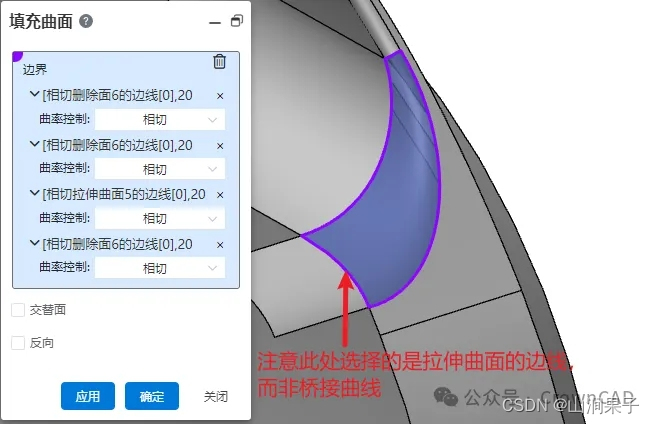

9. 隐藏步骤7所建的桥接曲线,点击【填充曲面】命令,边界选择图示边界,边界与支持面关系参考图示,点击确定得到图示填充曲面,最后隐藏步骤8的拉伸曲面。在这里插入图片描述
在这里插入图片描述

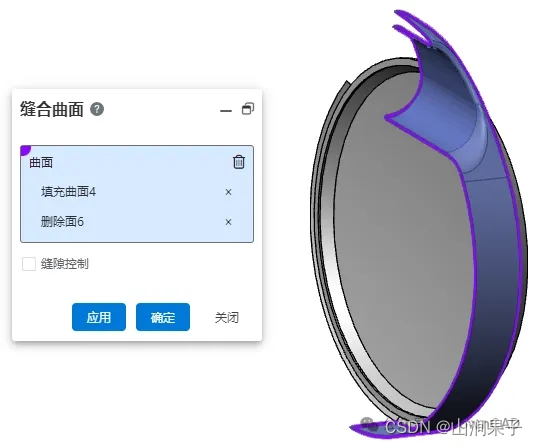

10. 点击【缝合曲面】命令,选择步骤9创建的填充曲面与周围连接面,将其缝合为一个曲面。在这里插入图片描述
11. 通过【镜像】命令,创建其余对称部位外观曲面,最后设置曲面、实体外观颜色,完成智能音响基础外壳的设计优化。在这里插入图片描述
