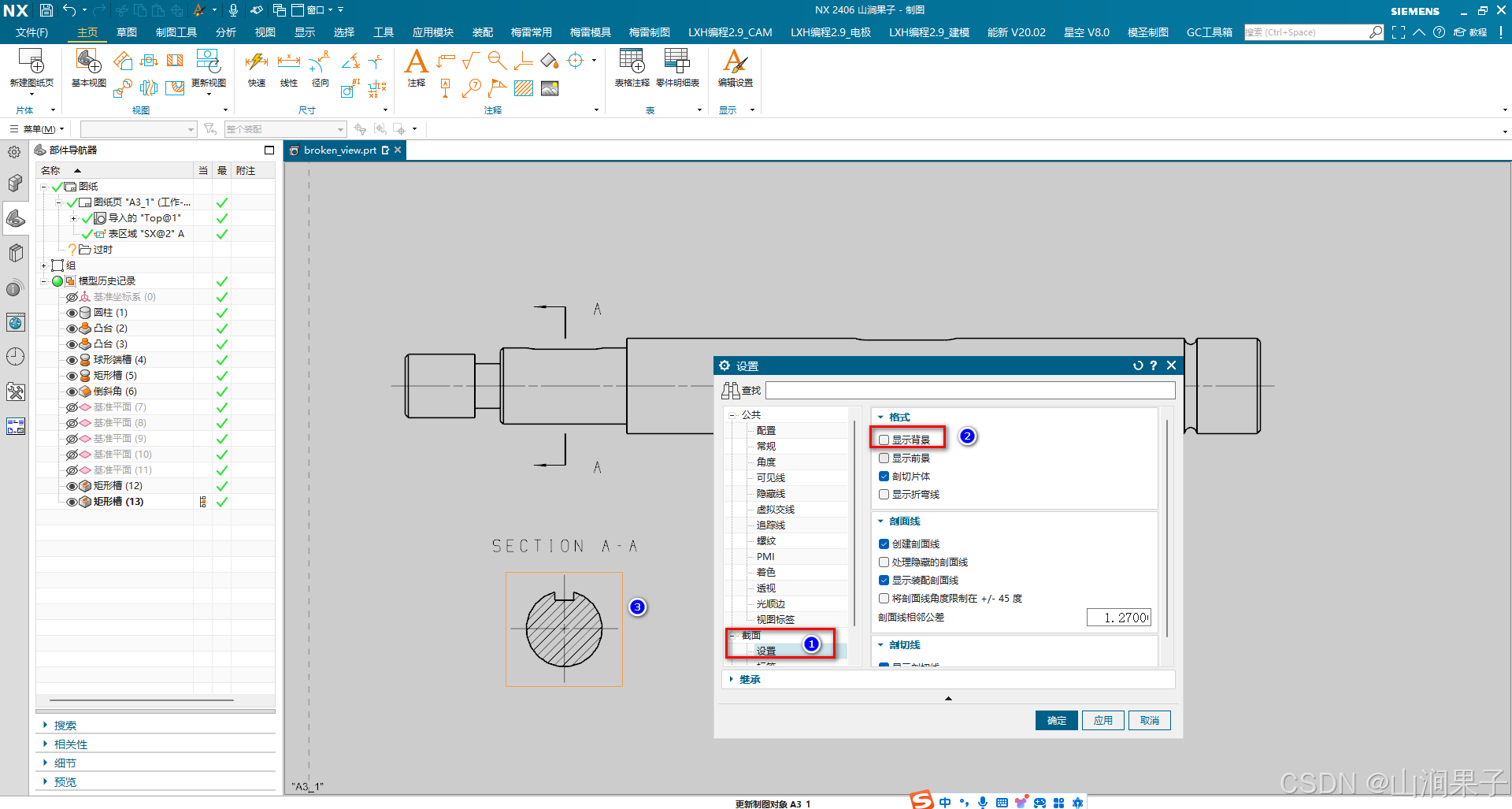

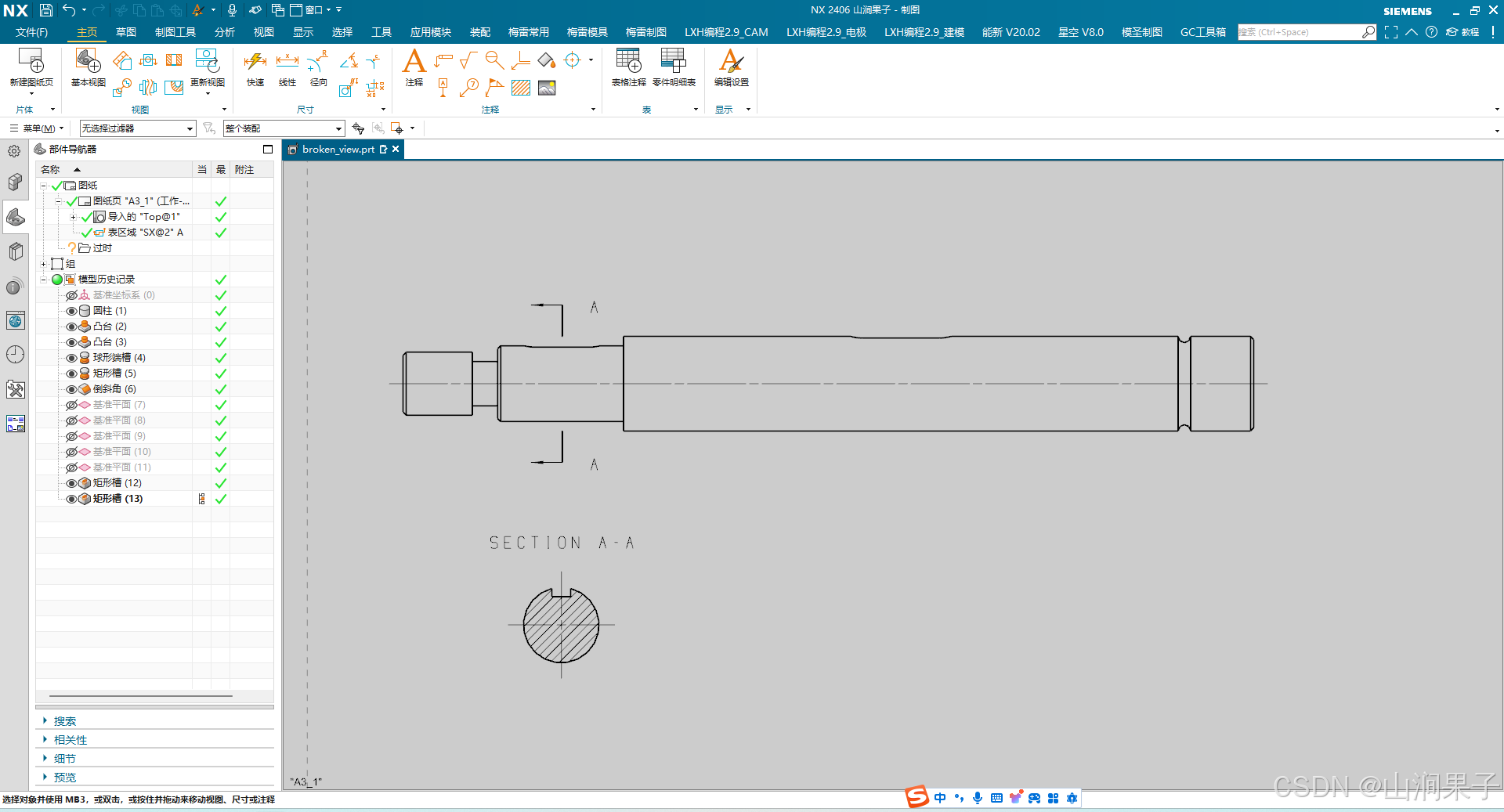

NX2406断面图

移出断面图

画在视图轮廓之外的断面图称为移出断面图。断面即为移出断面。

移出断面的画法：

移出断面的轮廓线用粗实线画出，断面上画出剖面符号。移出断面应尽量配置在剖切平面的延长线上，必要时也可以画在图纸的适当位置。

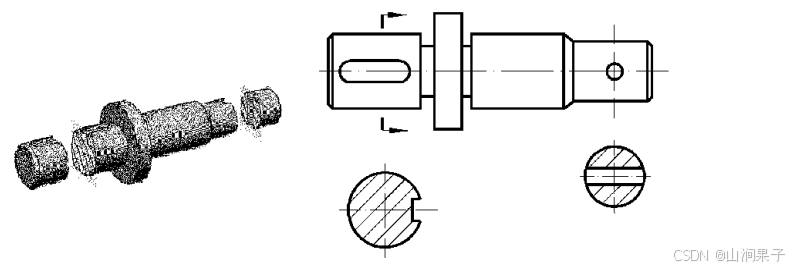

当剖切平面通过由回转面形成的圆孔、圆锥坑等结构的轴线时，这些结构应按剖视画出。

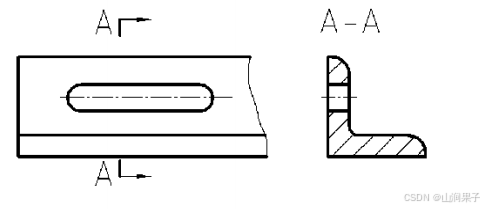

当剖切平面通过非回转面，会导致出现完全分离的断面时，这样的结构也应按剖视画出。
