中望3D2025测量最大外形尺寸（最大边界尺寸）

于 2024-07-21 21:01:17 发布
阅读量852 收藏
点赞数 1
分类专栏： 中望3D 工业软件 文章标签： 中望3D
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/140593714
版权

在这里插入图片描述

在这里插入图片描述
在装配或者加工时都需要提前计算出零部件的最大外形尺寸…

方法一：

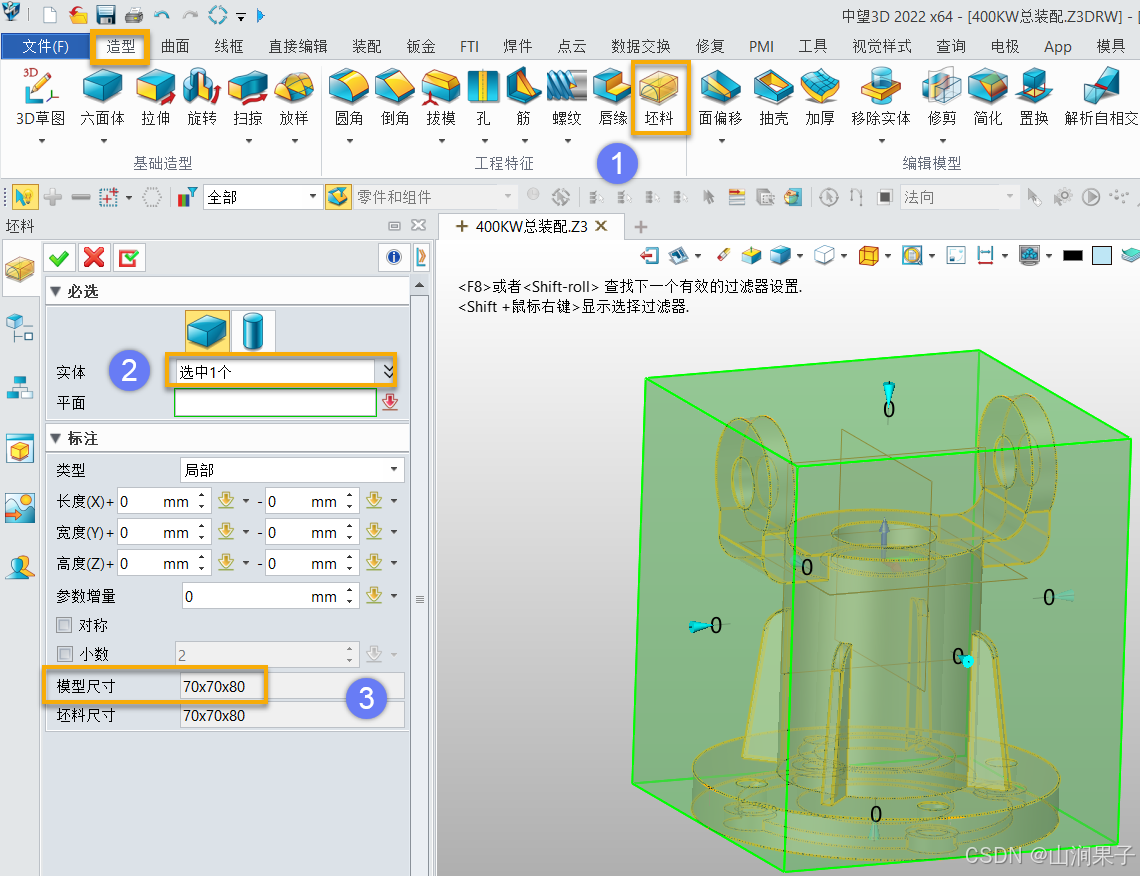

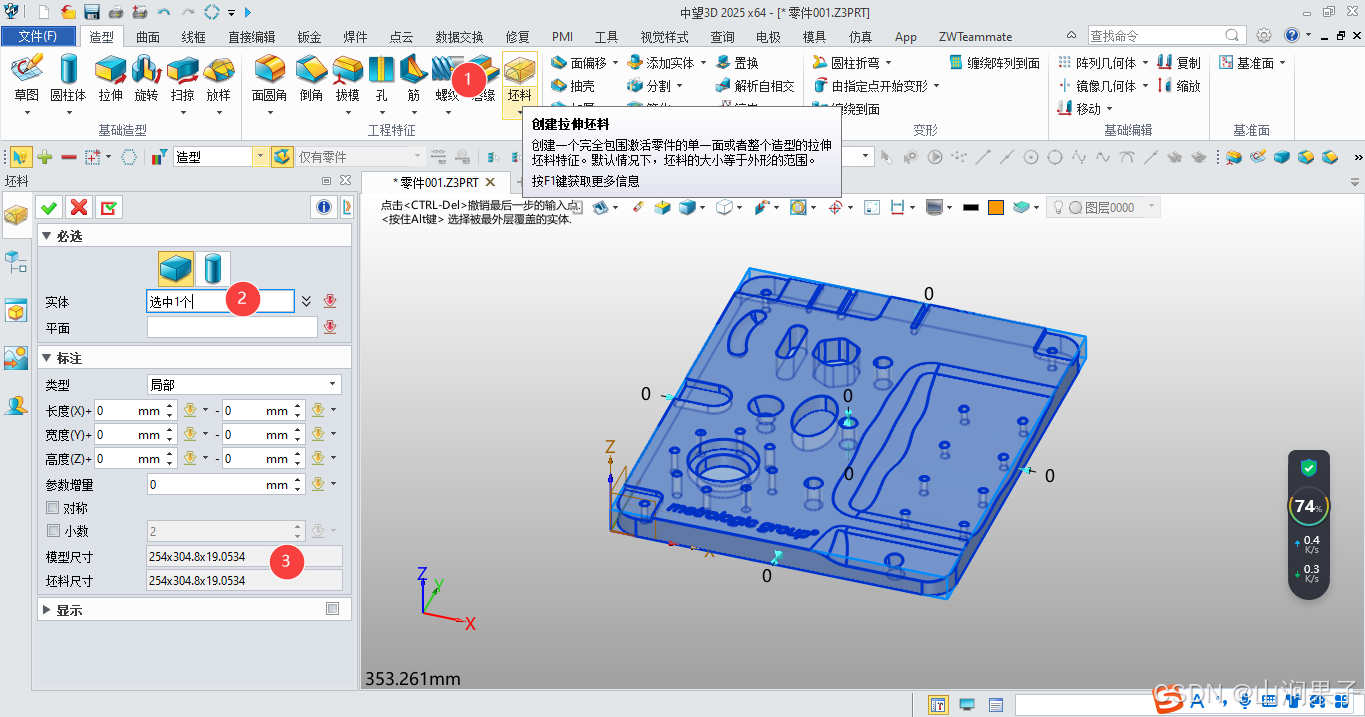

【造型】-【坯料】命令，【实体】选择模型即可

在这里插入图片描述

如上零件是圆柱结构，也可以切换为【圆柱体】选择旋转轴生成坯料。。。

在这里插入图片描述

方法二：

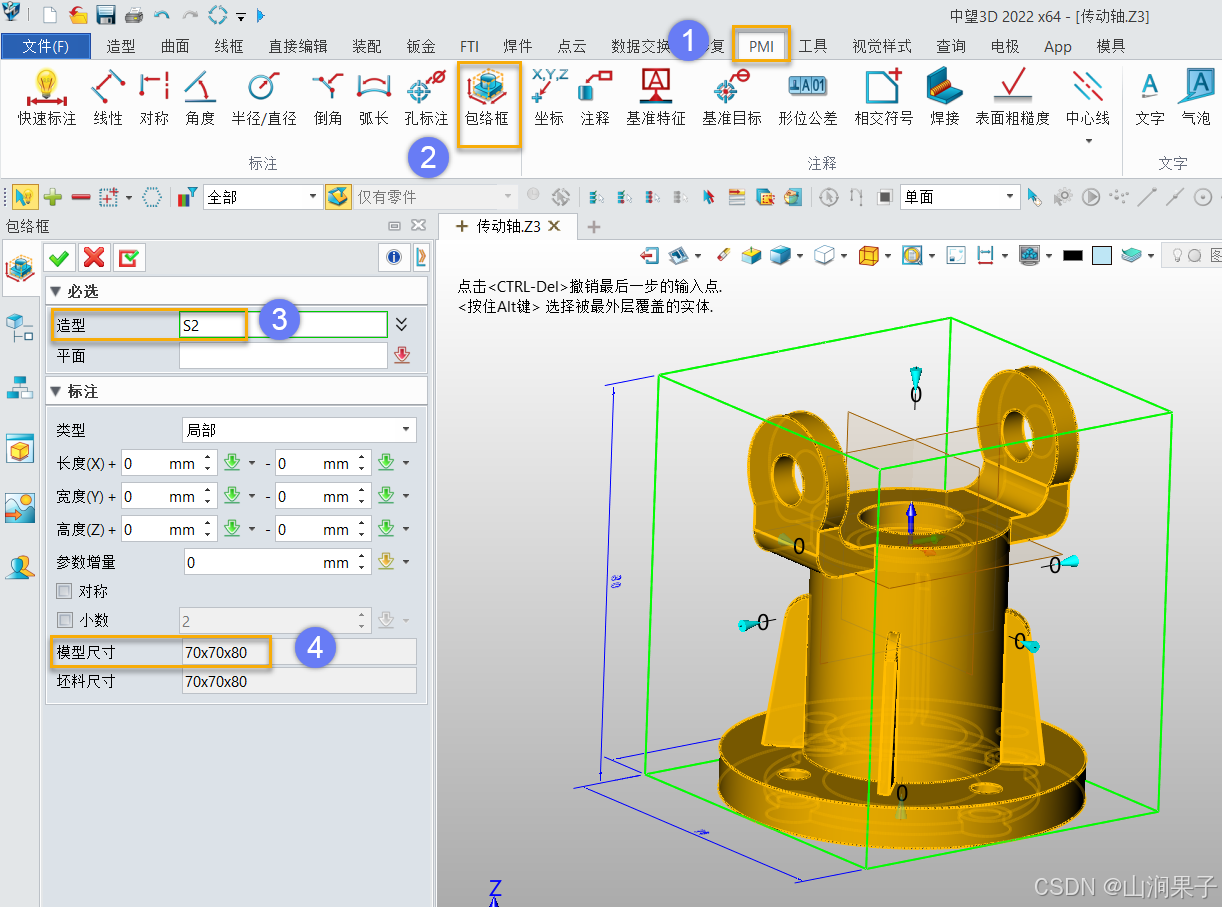

【PMI】-【包络框】命令，【造型】直接选择模型即可，该功能会在三维中标注出最大外形尺寸

在这里插入图片描述
