中望3D2025局部剖视图

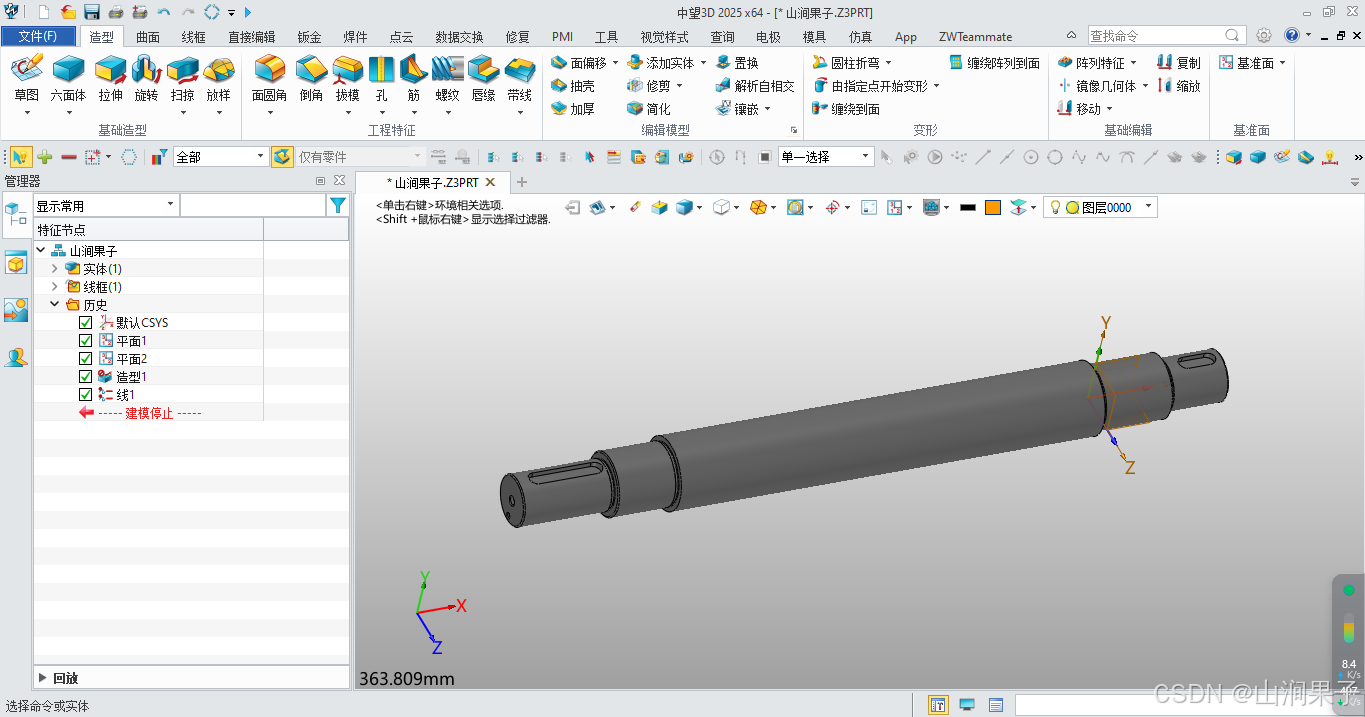

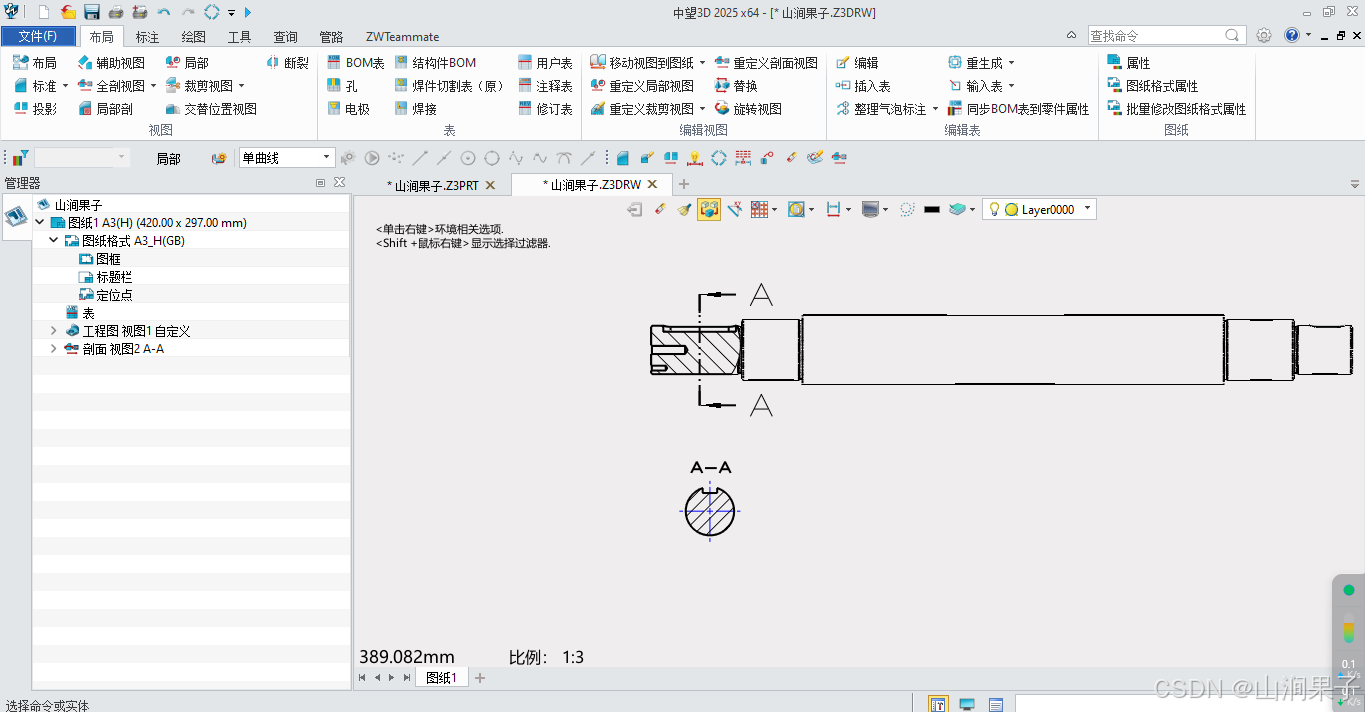

布局 Ribbon 栏->视图->局部剖

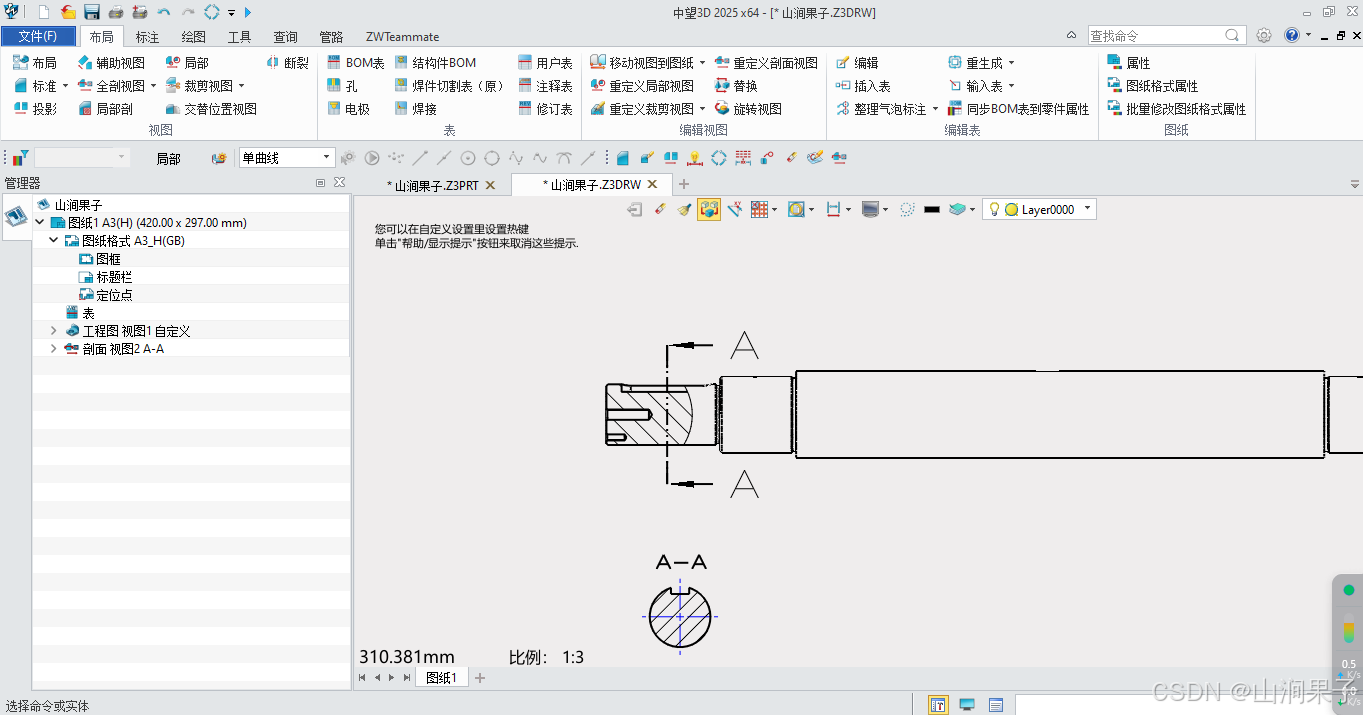

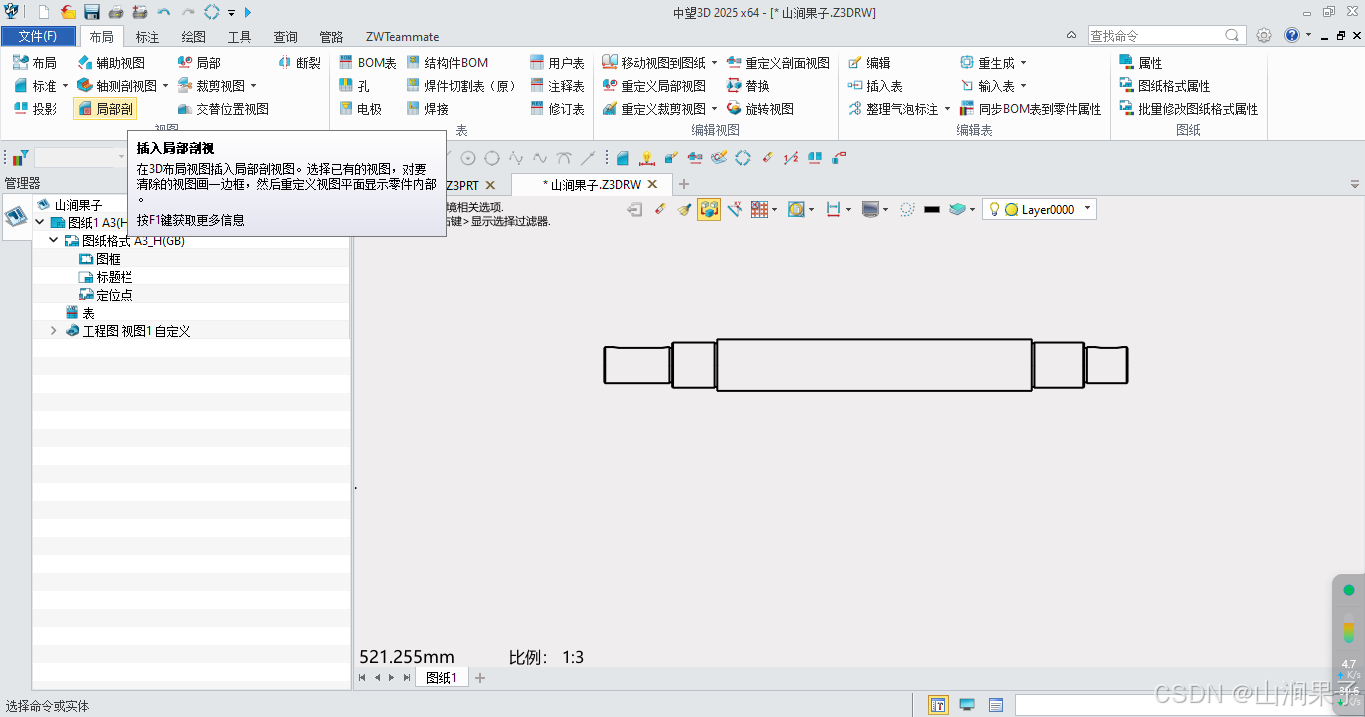

此命令可以帮助你生成已有视图的局部剖视图

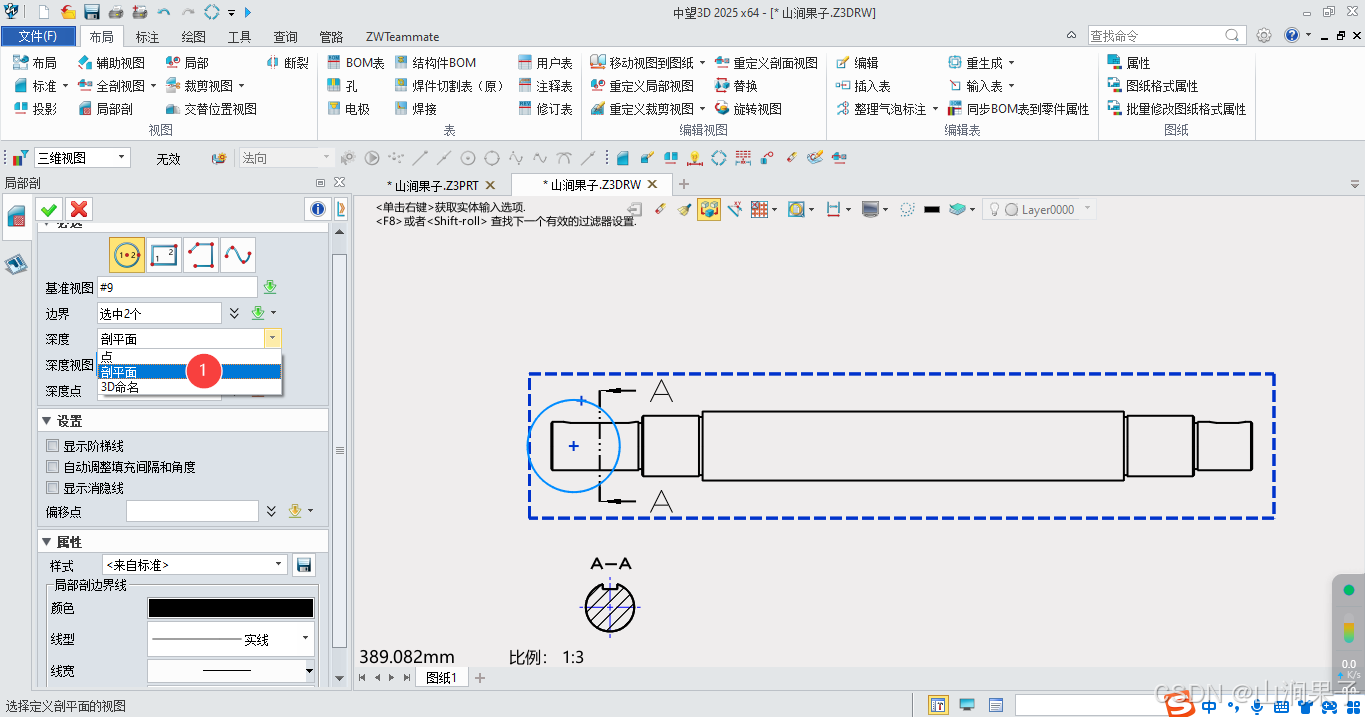

1.选择边界造型的类型如圆形边界，矩形边界或多段线边界，然后选择基准视图

2.定义局部剖视图的边界

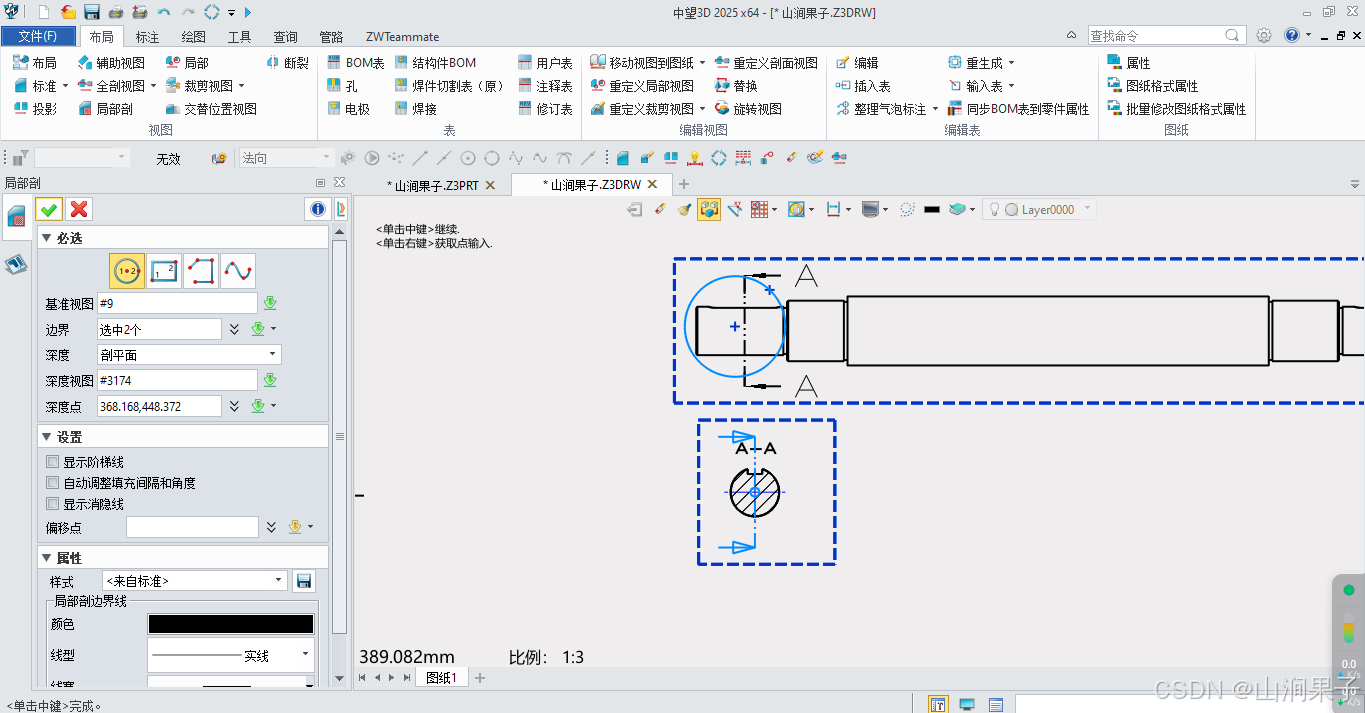

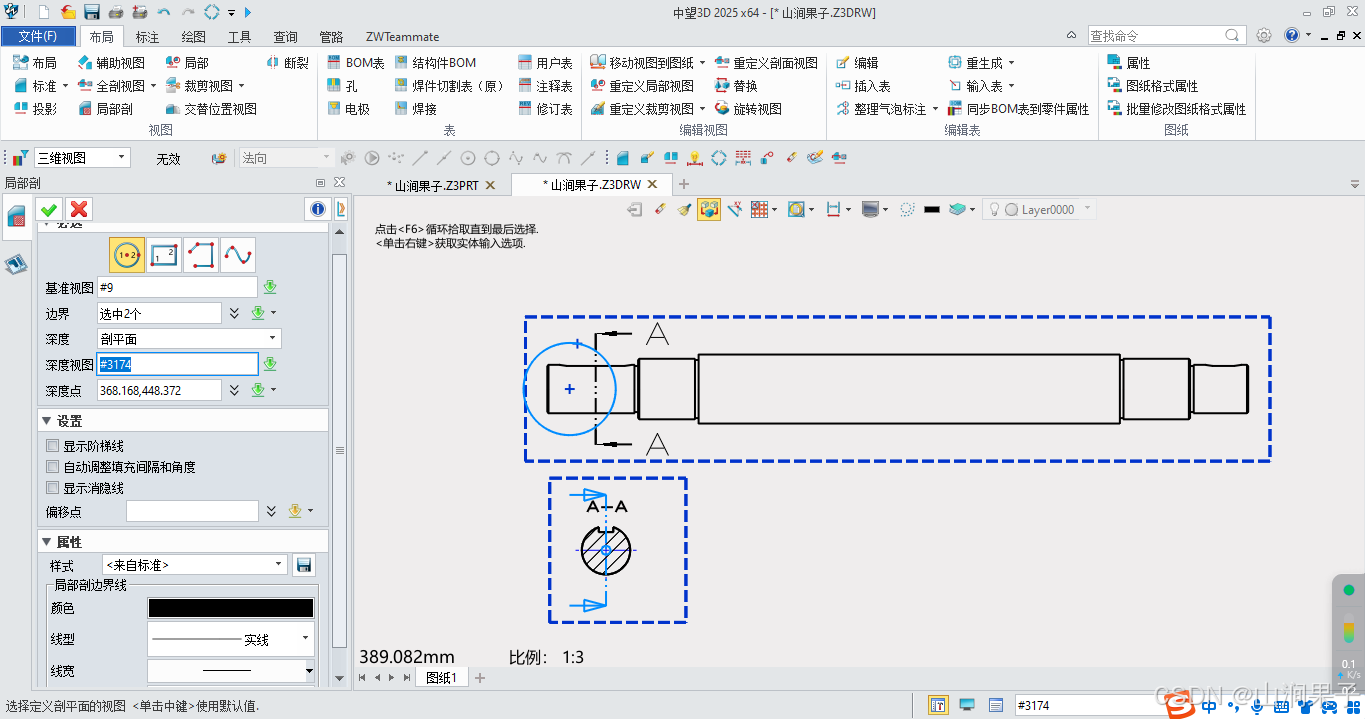

3.定义深度类型和深度点，根据需要定义深度偏移值。

建议深度选择——剖面图

剖平面类型：此类型与剖面视图类似。选择一个投影视图作为深度视图，然后选择位置用于剖面作为深度点的视图。如果需要，你也可以定义额外的偏移点（类型阶梯剖面视图）。

3D 名称类型：该操作与创建 3D 命名剖视类似。

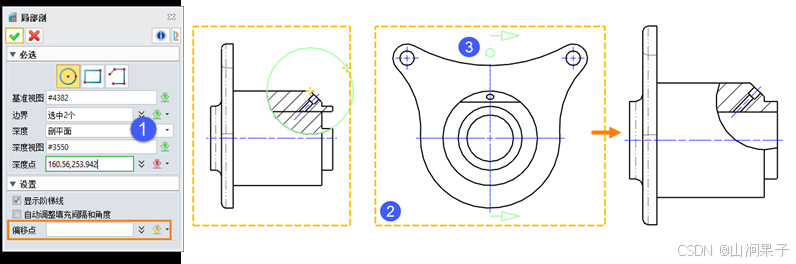

➢ 显示阶梯线：如果你使用剖平面类型，选择附加的偏移点，然后你可以勾选此项来显示阶梯线。

➢ 自动调整填充间隙和角度：当勾选该选项，时，填充缩放和角度计算基于剖面曲线将被用于创建填充。如果取消勾选，在填充属性表中输入的值将会被用到。
