SolidWorks2023模型中的视图

在模型中建立的视图方向， 可以直接用于在工程图中建立工程视图。

如果用户在零件建模过程中没有很好地考虑模型的放置方向， 或者在自顶向下的设计中建立的新文件不是合理的模型放置方向， 这时可以在模型中添加新的视图方向， 从而便于在工程图中直接应用。

模型的标准视图

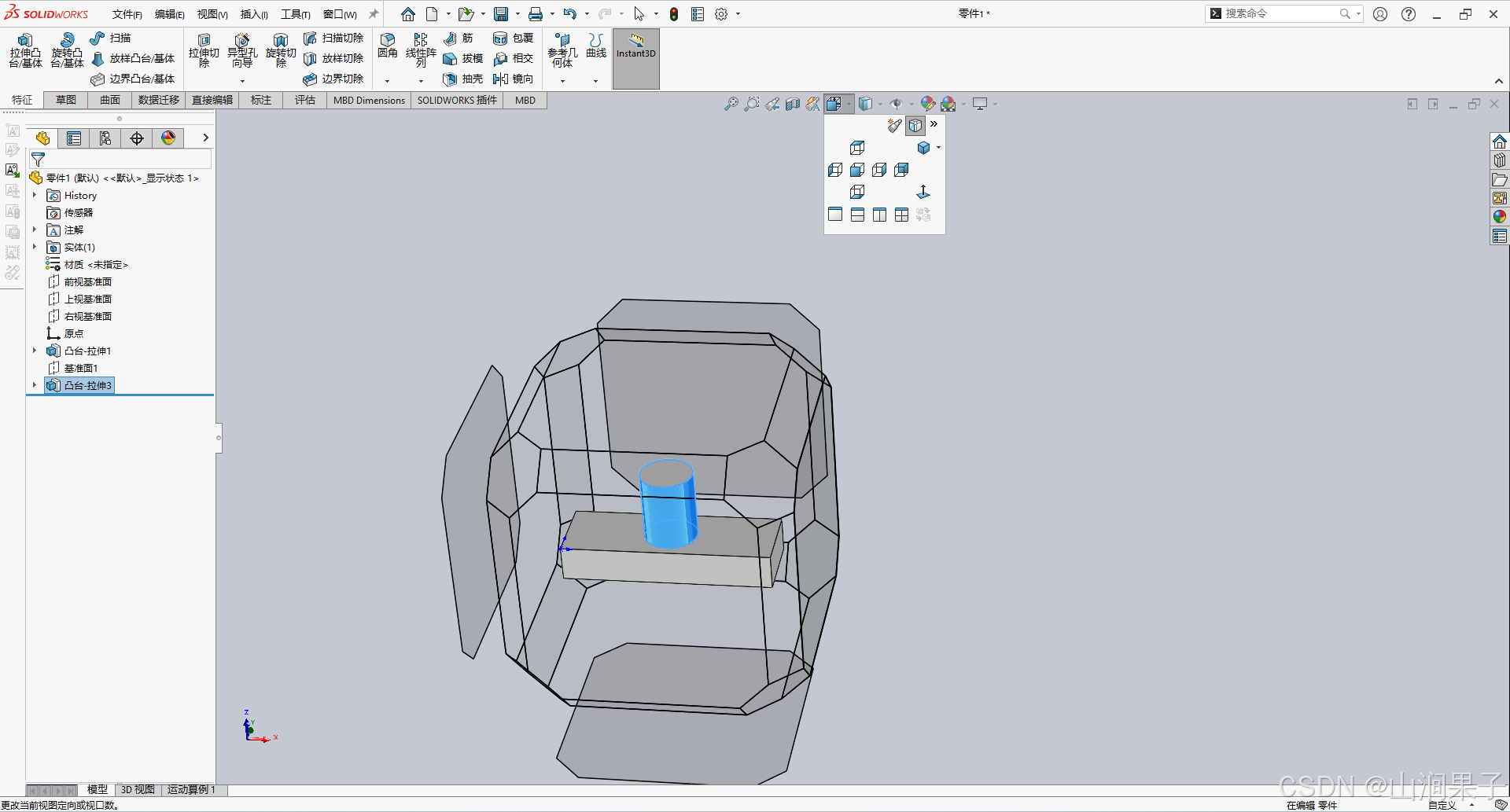

默认的 SolidWorks 零件中提供了 9 个标准的视图方向， 包括 6 个正投影视图和三个轴测视图， 这些标准视图都可以直接应用到工程图中建立工程视图。

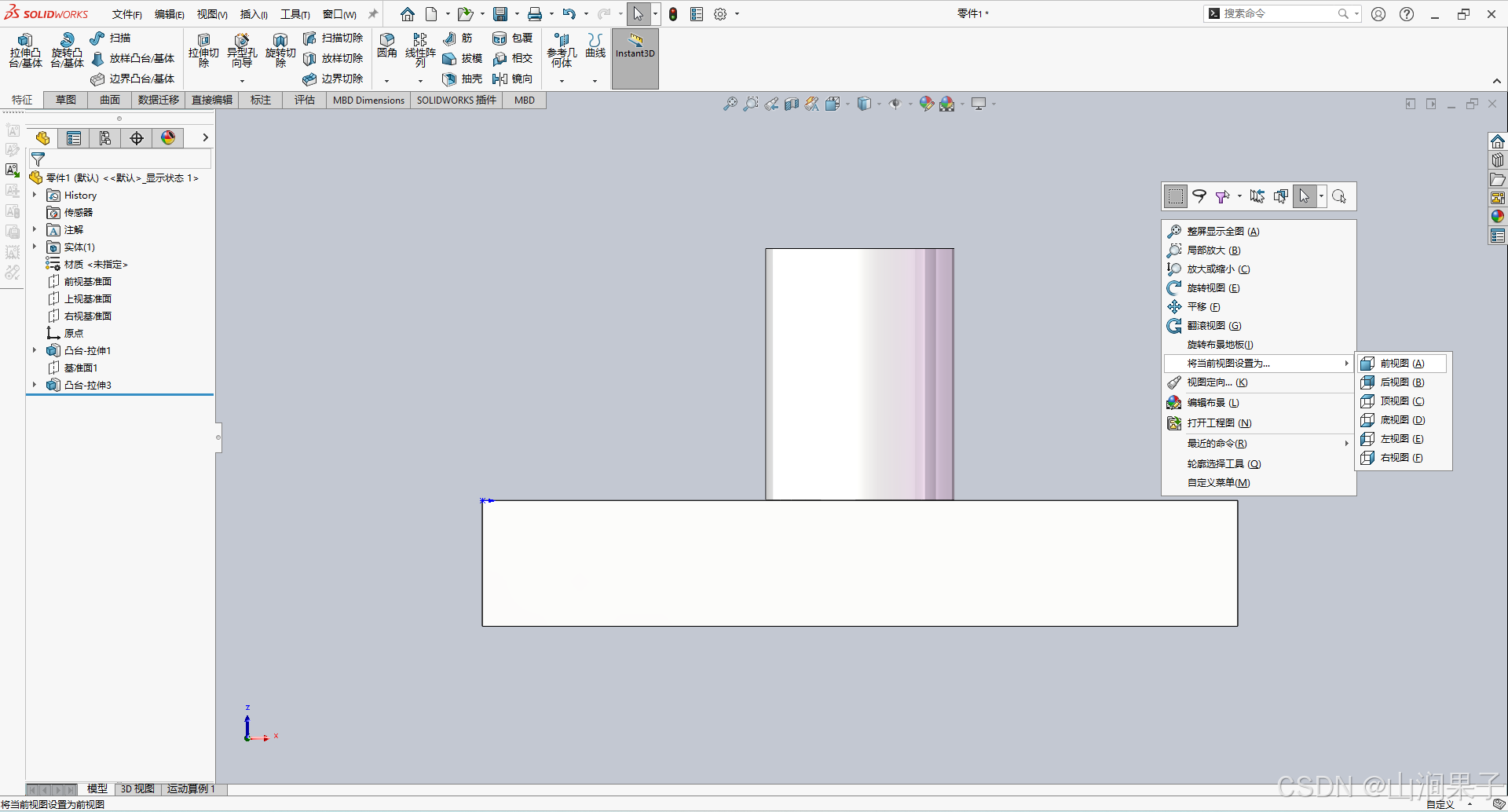

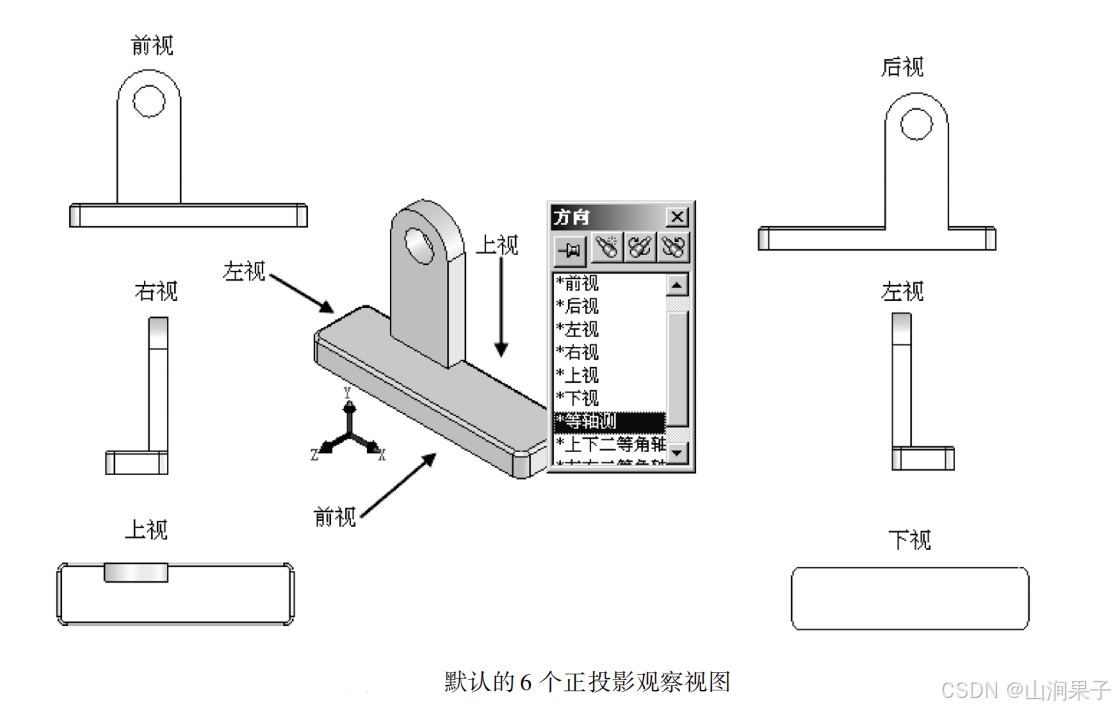

如下图 所是， 6 个正投影视图分别是：

1） 前视： 沿 Z 轴负方向观察模型。

2） 后视： 沿 Z 轴正方向观察模型。

3） 左视： 沿 X 轴正方向观察模型。

4） 右视： 沿 X 轴负方向观察模型。

5） 上视： 沿 Y 轴负方向观察模型。

6） 下视： 沿 Y 轴正方向观察模型

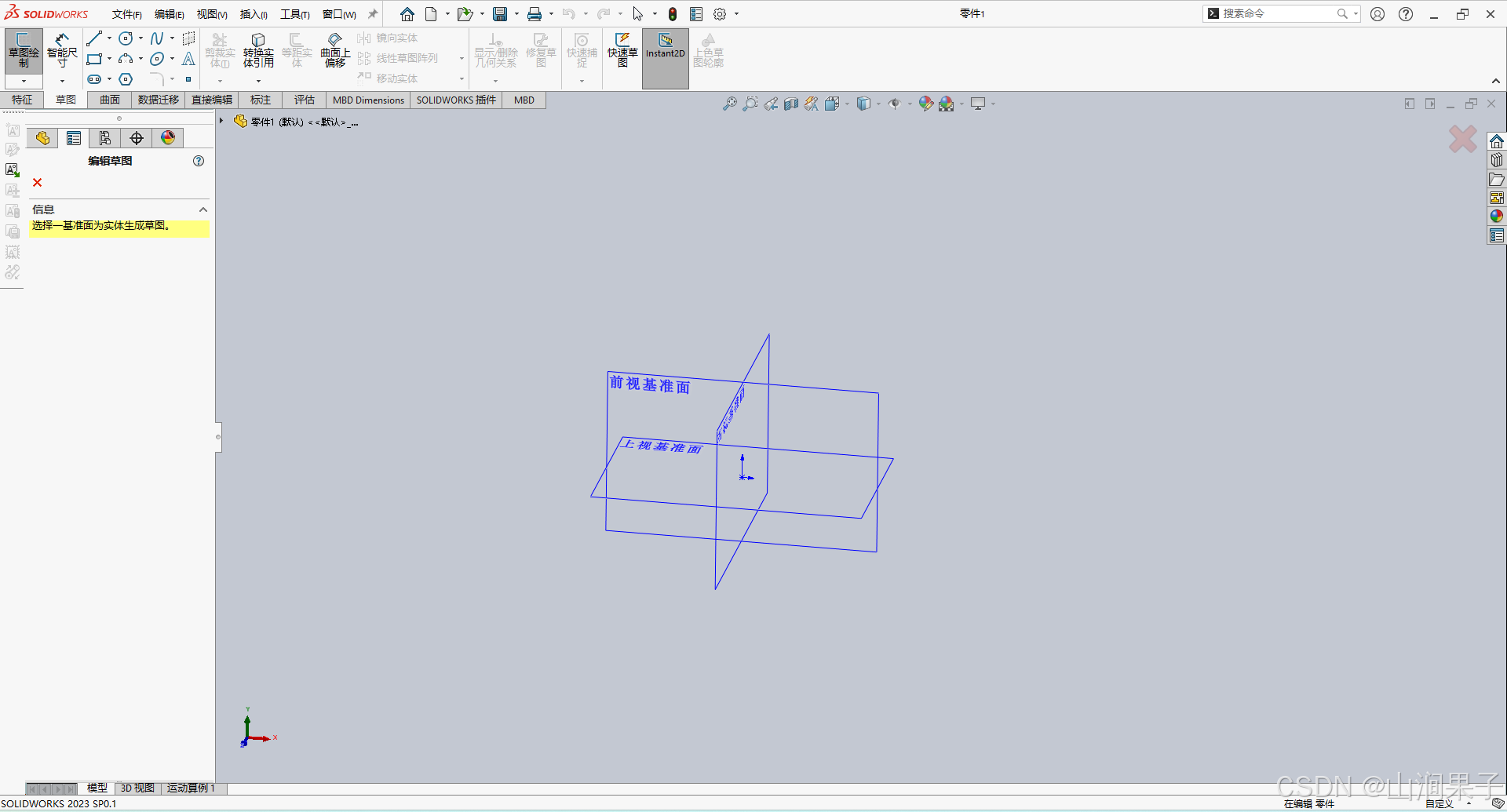

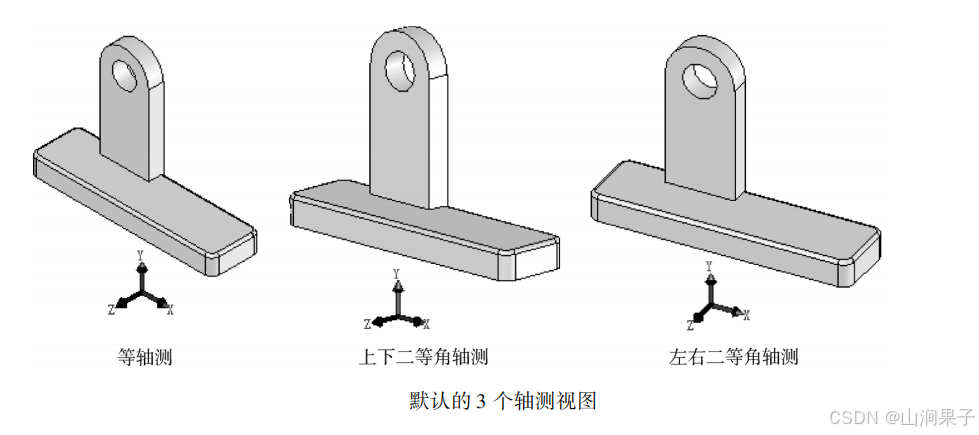

如下图 所示， SolidWorks 提供的三个轴测视图， 分别是：

1） 等轴测。

2） 上下二等角轴测。

3） 左右二等角轴测。

建立命名视图

用户在模型中可以建立新的视图方向， 这样做主要有两个目的：

1） 便于在模型中快速切换到一个常用的观察角度和观察位置。

2） 便于在工程图中直接使用定义的视图方向建立工程视图。

如果模型中的标准视图不符合建立工程视图的习惯， 可以建立新的视图方向， 从而在建立工程视图时很容易地确定第一个视图。

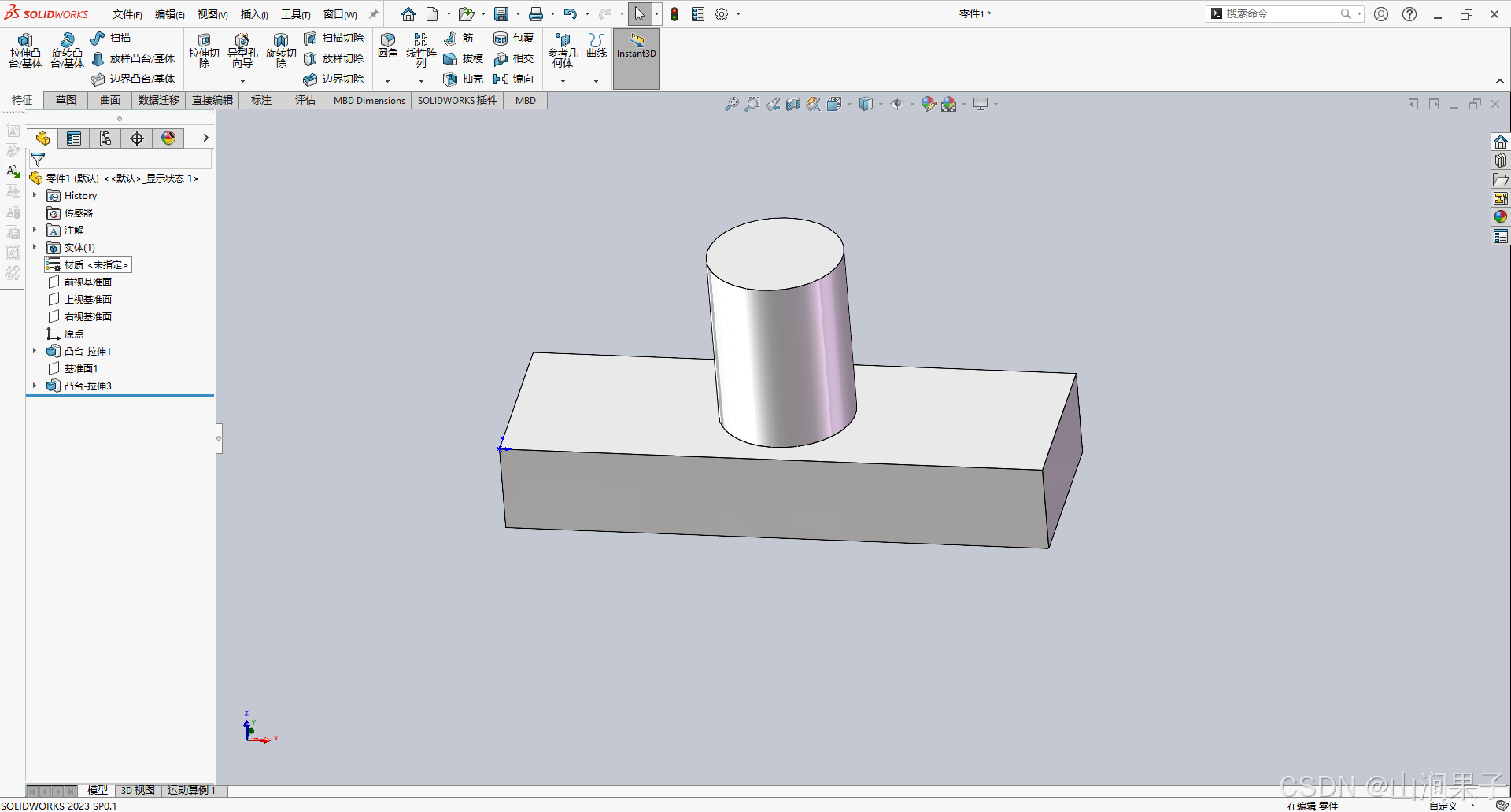

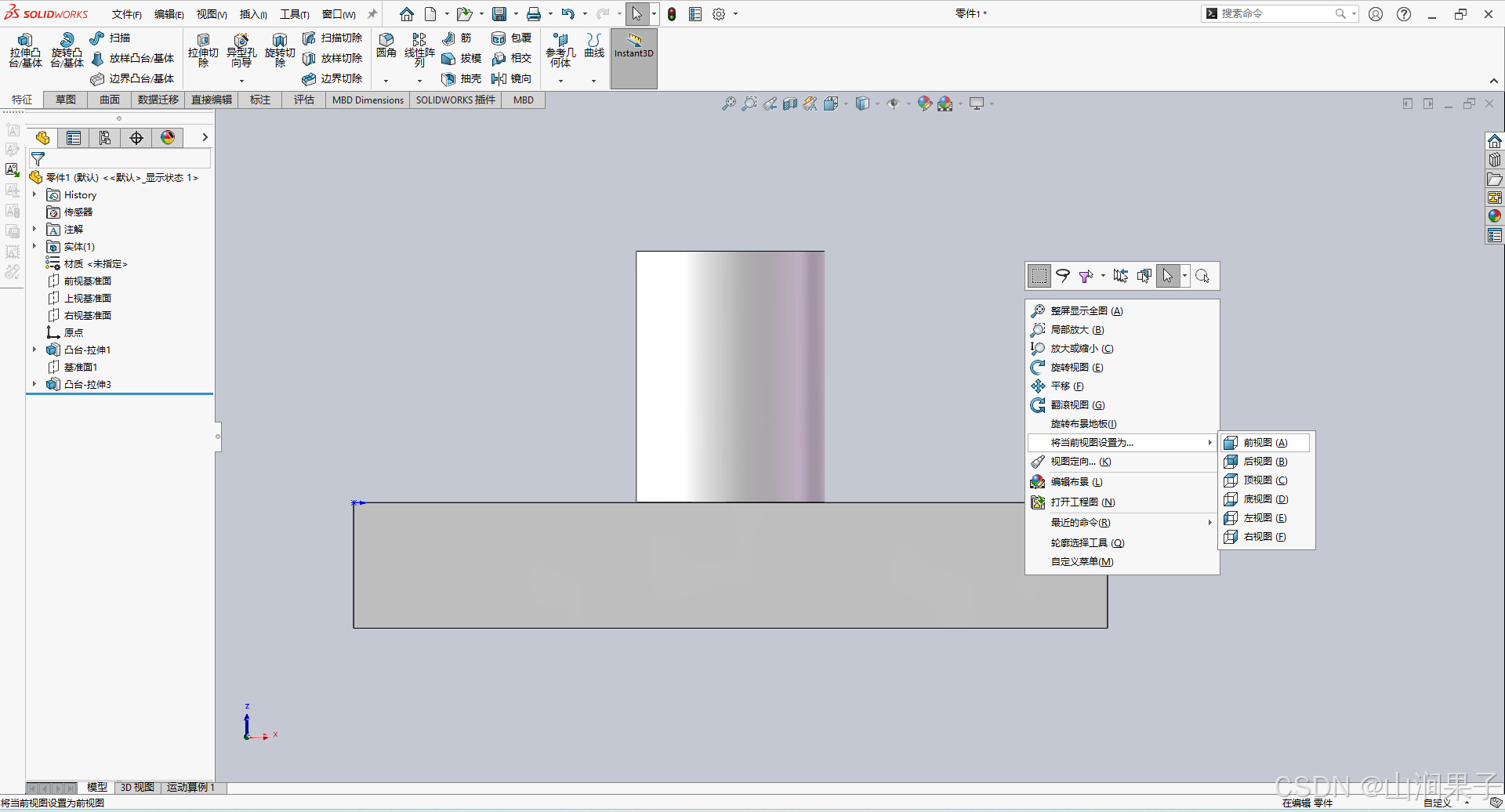

如下图 所示， 零件的默认 “前视” 视图是一个不理想的主视图方向， 即使从其他标准视图中也不容易找到一个用于工程图主视图的方向， 因此可以考虑建立一个新的视图方向， 以便于在工程图中直接应用。
