NX2406工程图：阶梯剖(几个平行的剖切平面)

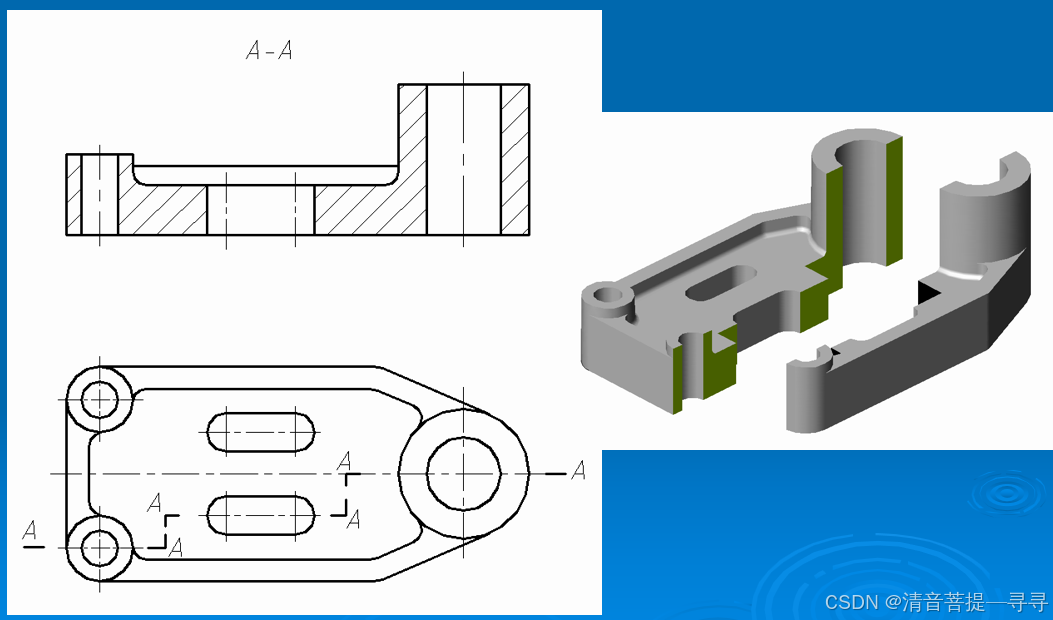

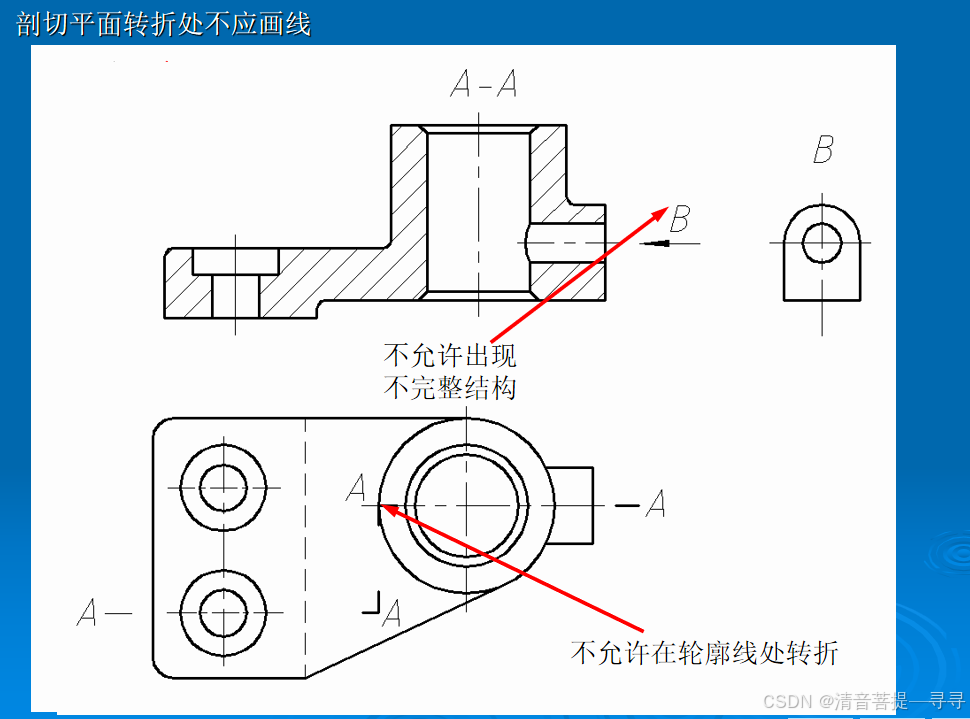

在机件的表达方法中，对于那些要表达的内部结构分别处在几个平行的平面上，通常采用几个相互平行的剖切面进行剖切，即采用阶梯剖视来完成。

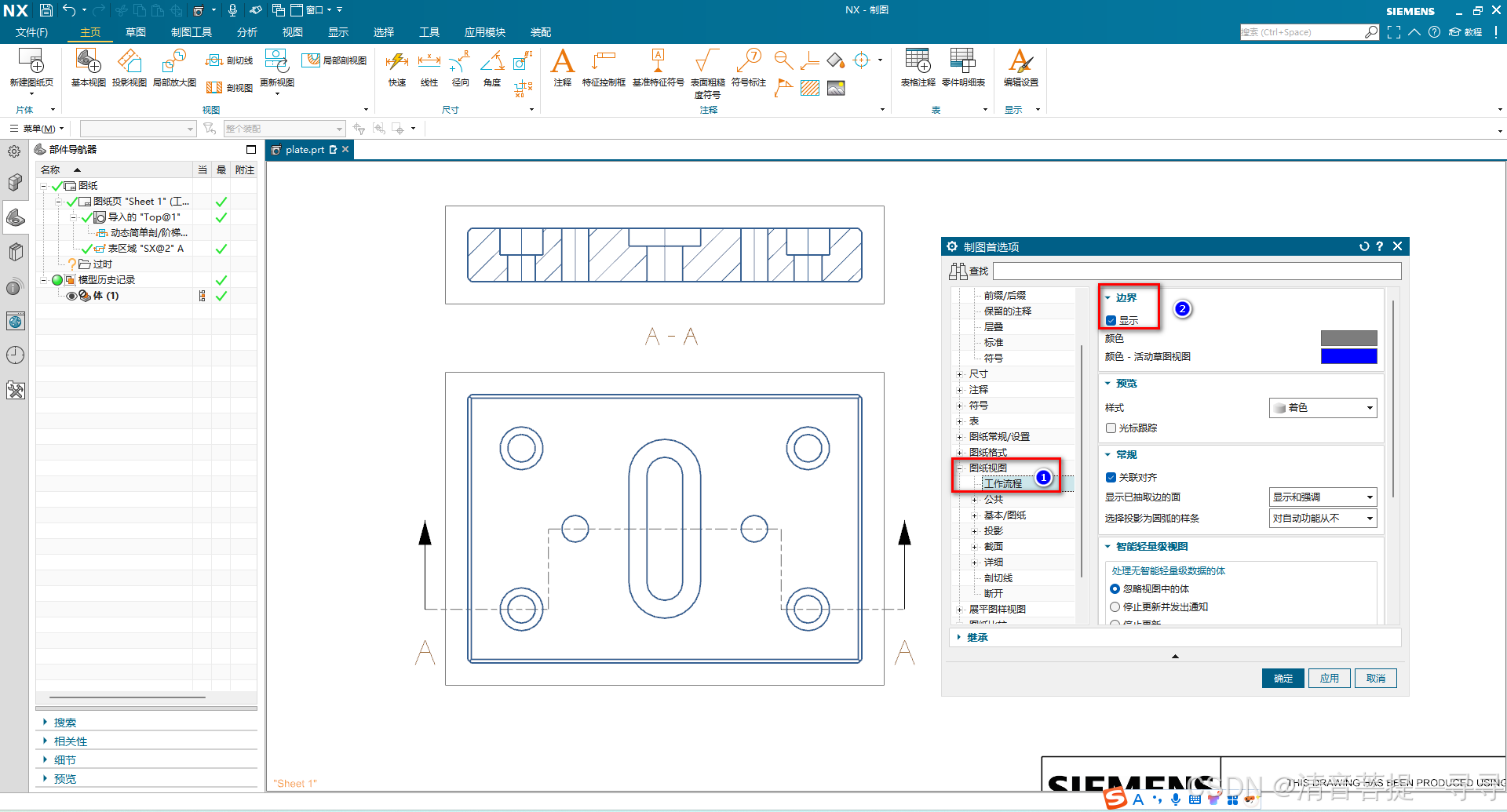

直接利用阶梯剖视命令生成

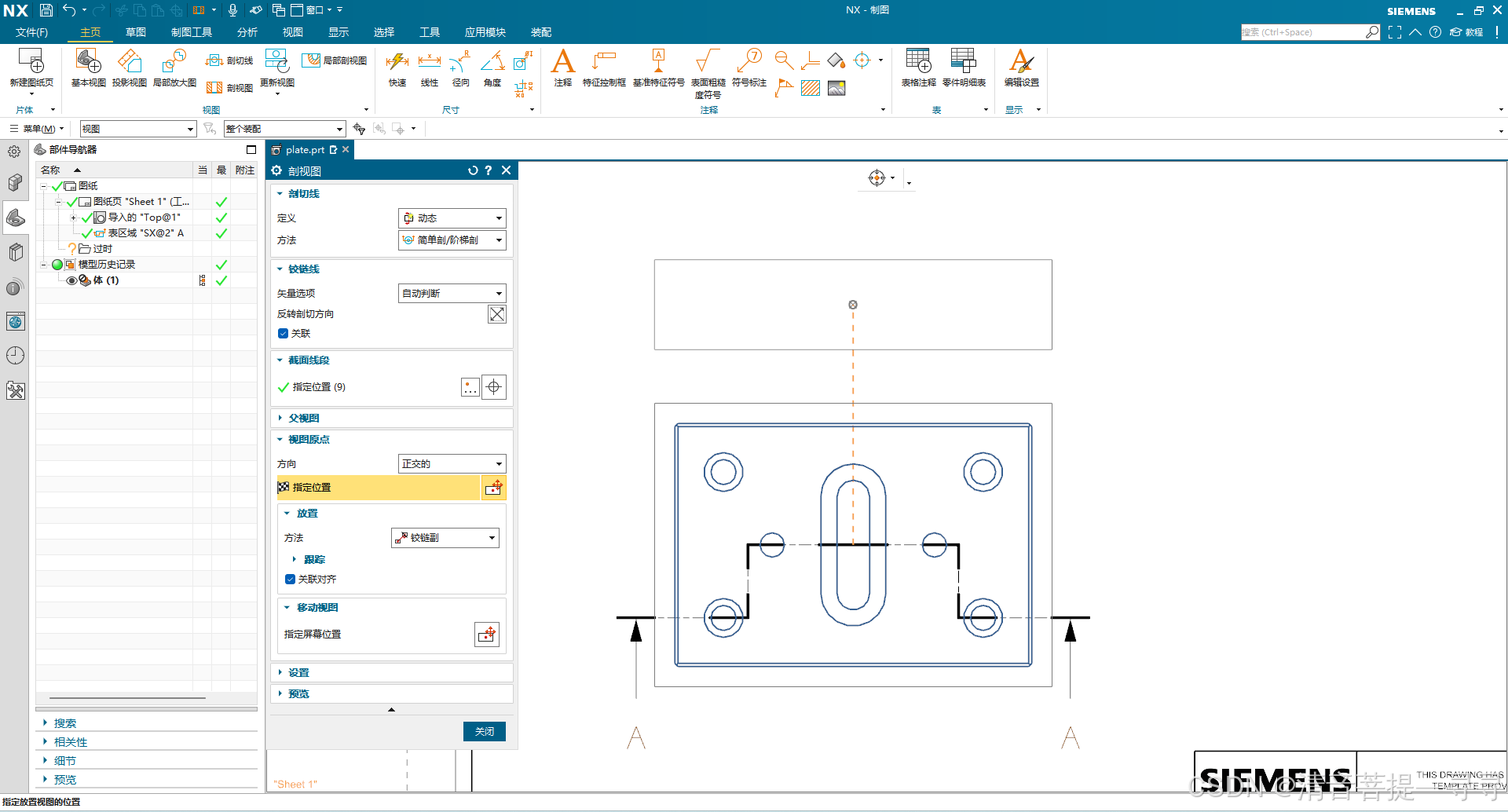

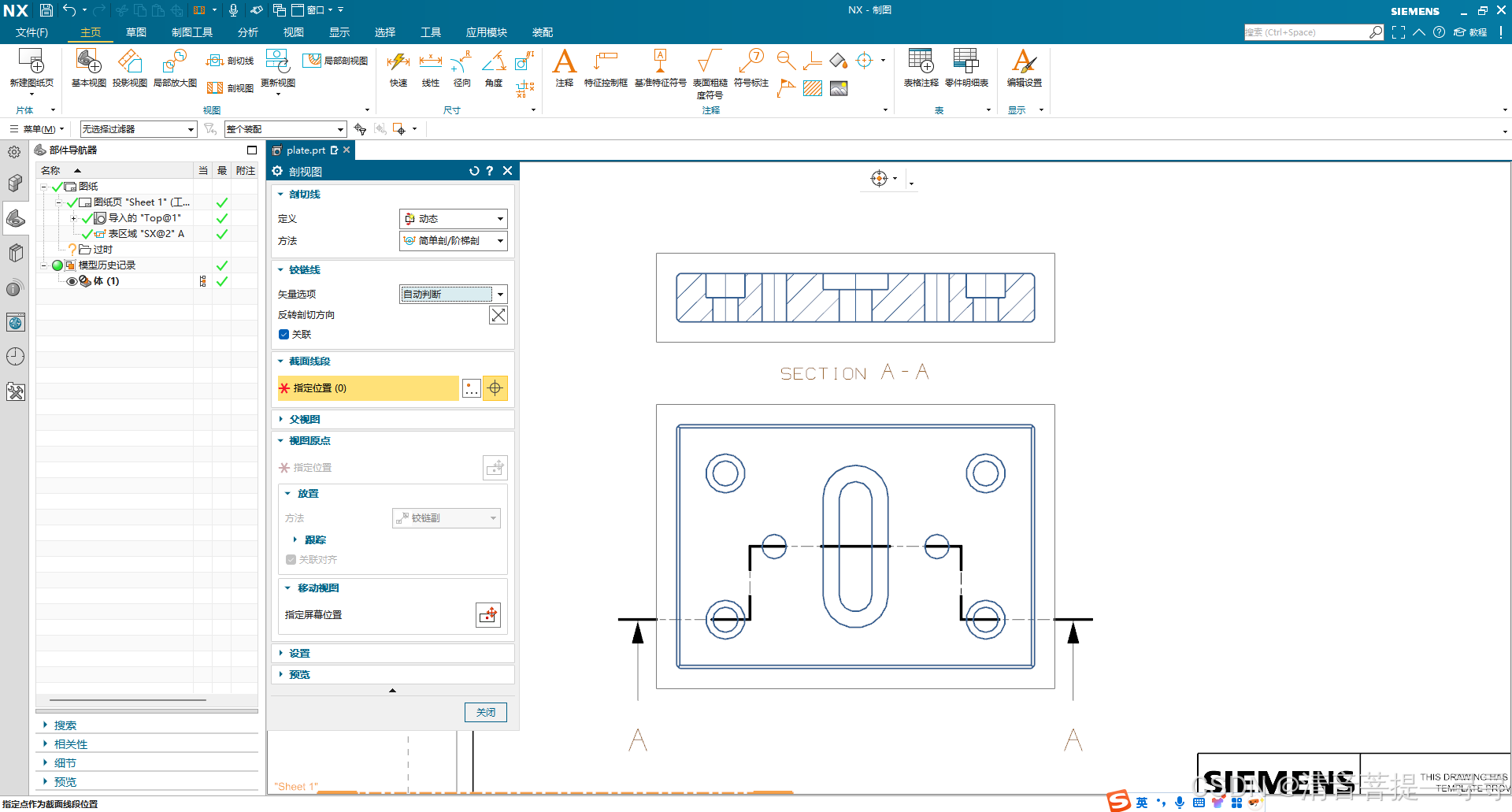

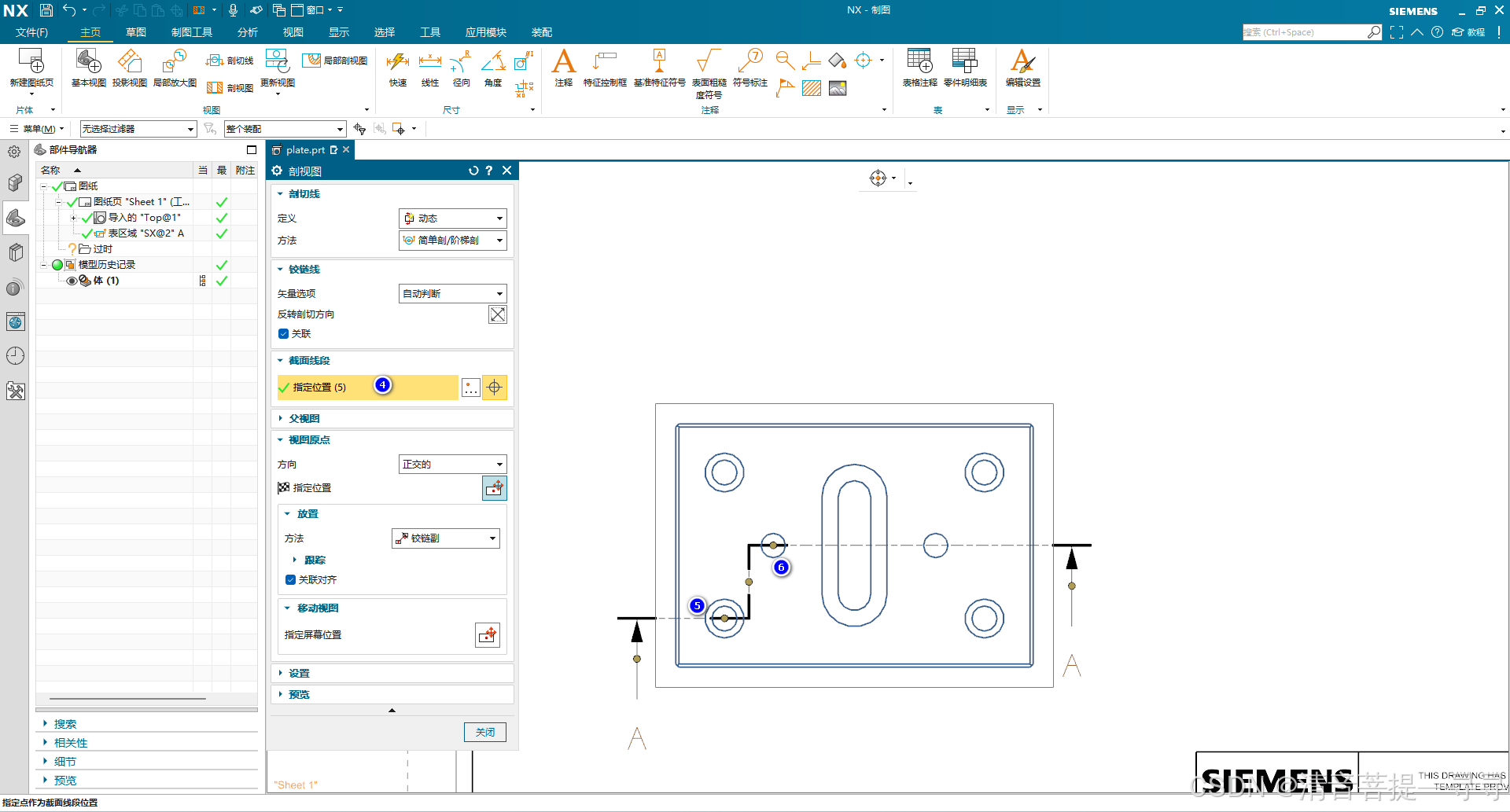

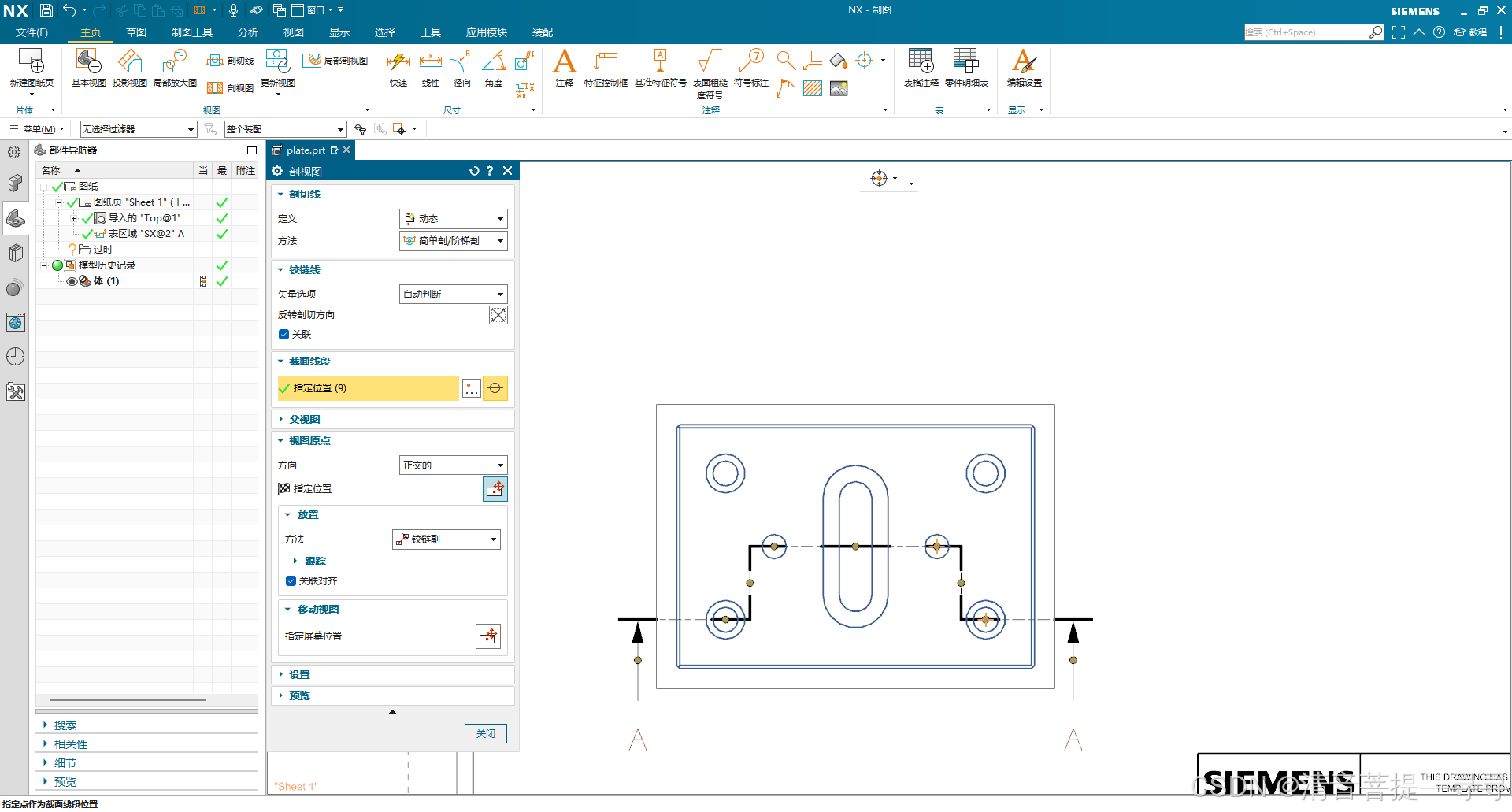

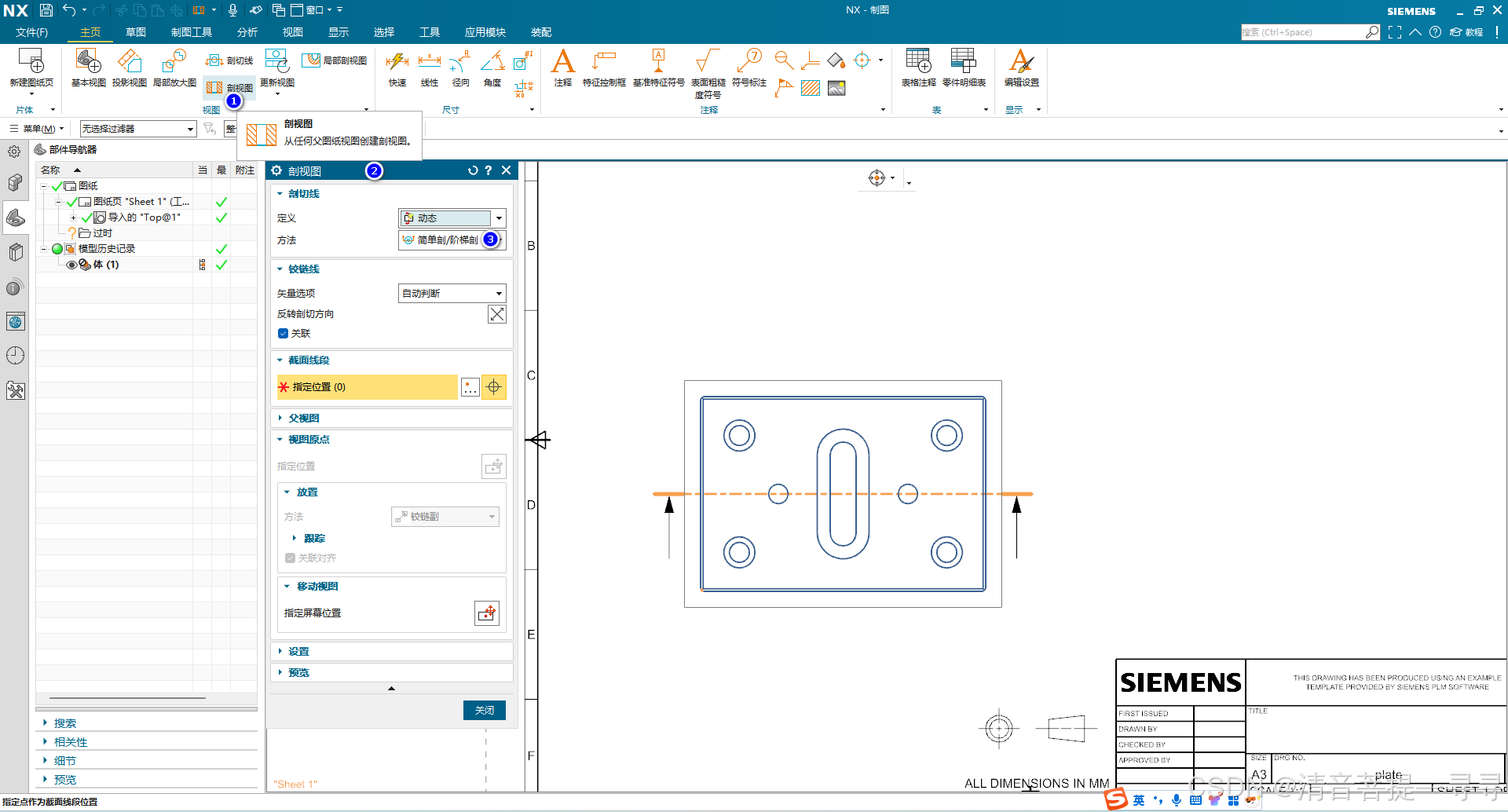

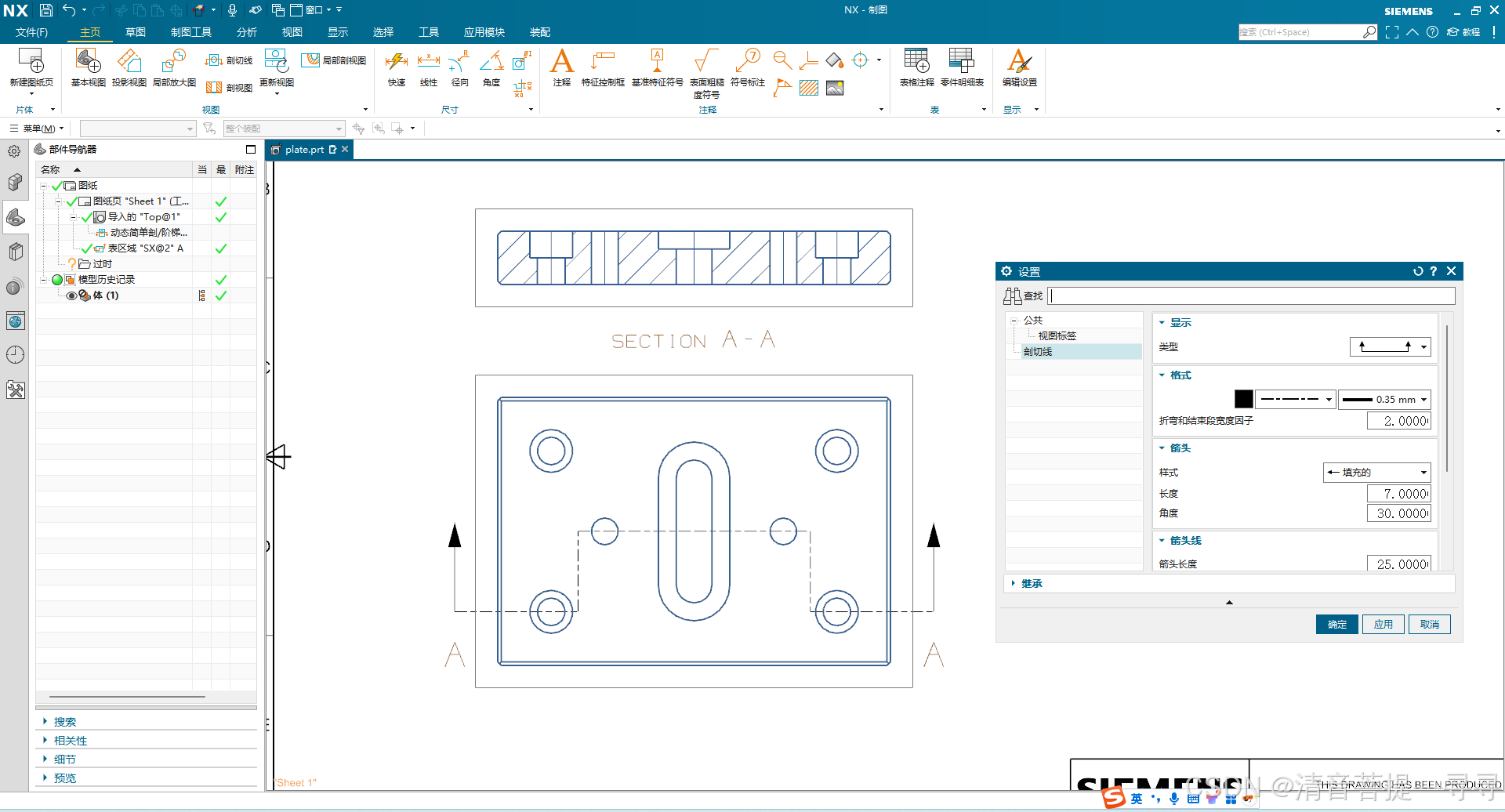

（1）运行“剖视图”命令后，截面线的定义选“动态”，剖切方法选择“简单剖视 / 阶梯剖视”，在父视图中选择剖切面要经过的点，如下图所示的两个孔的中心点，注意在每选择一个点时，要激活截面线的“指定位置”。

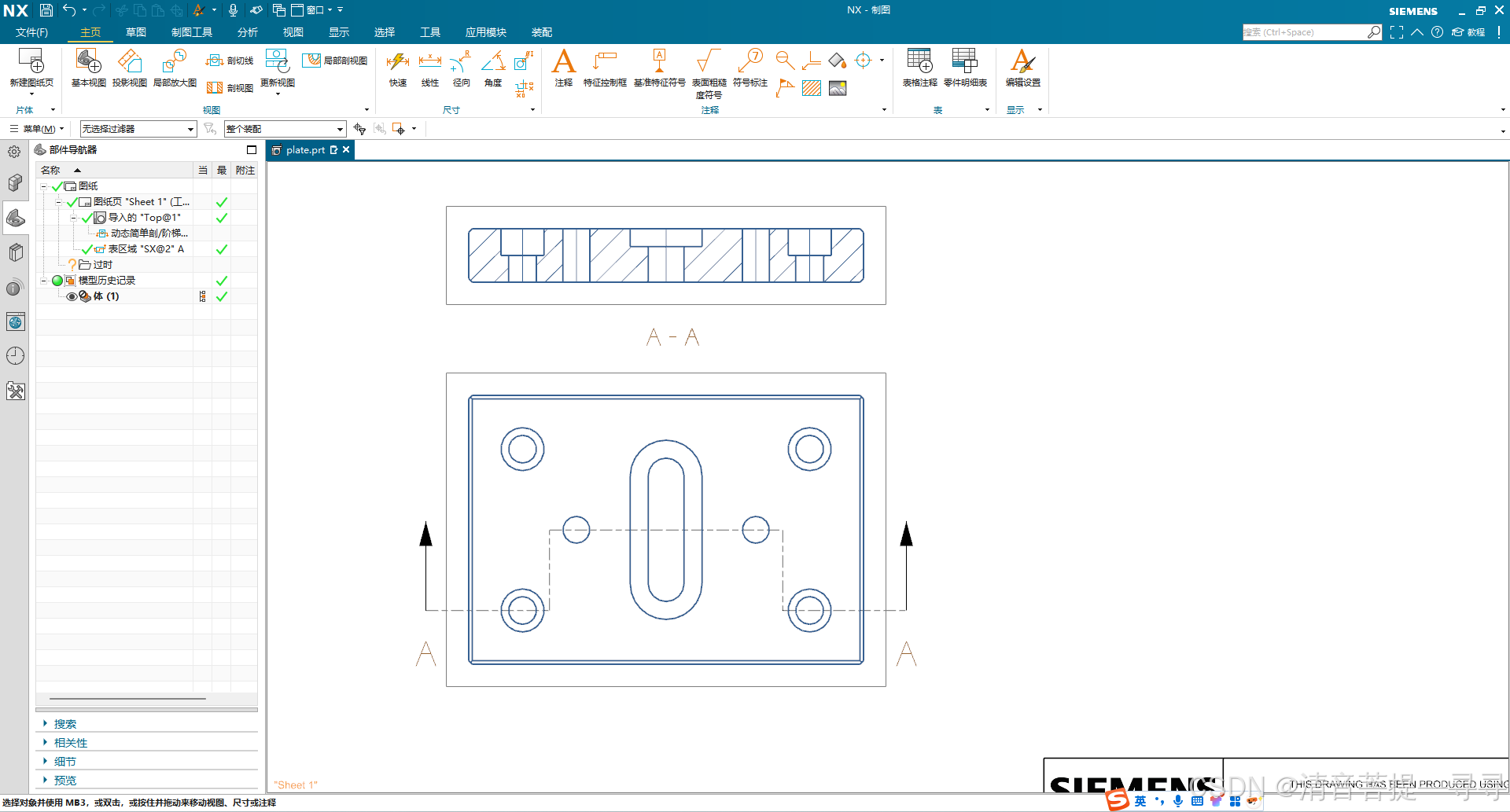

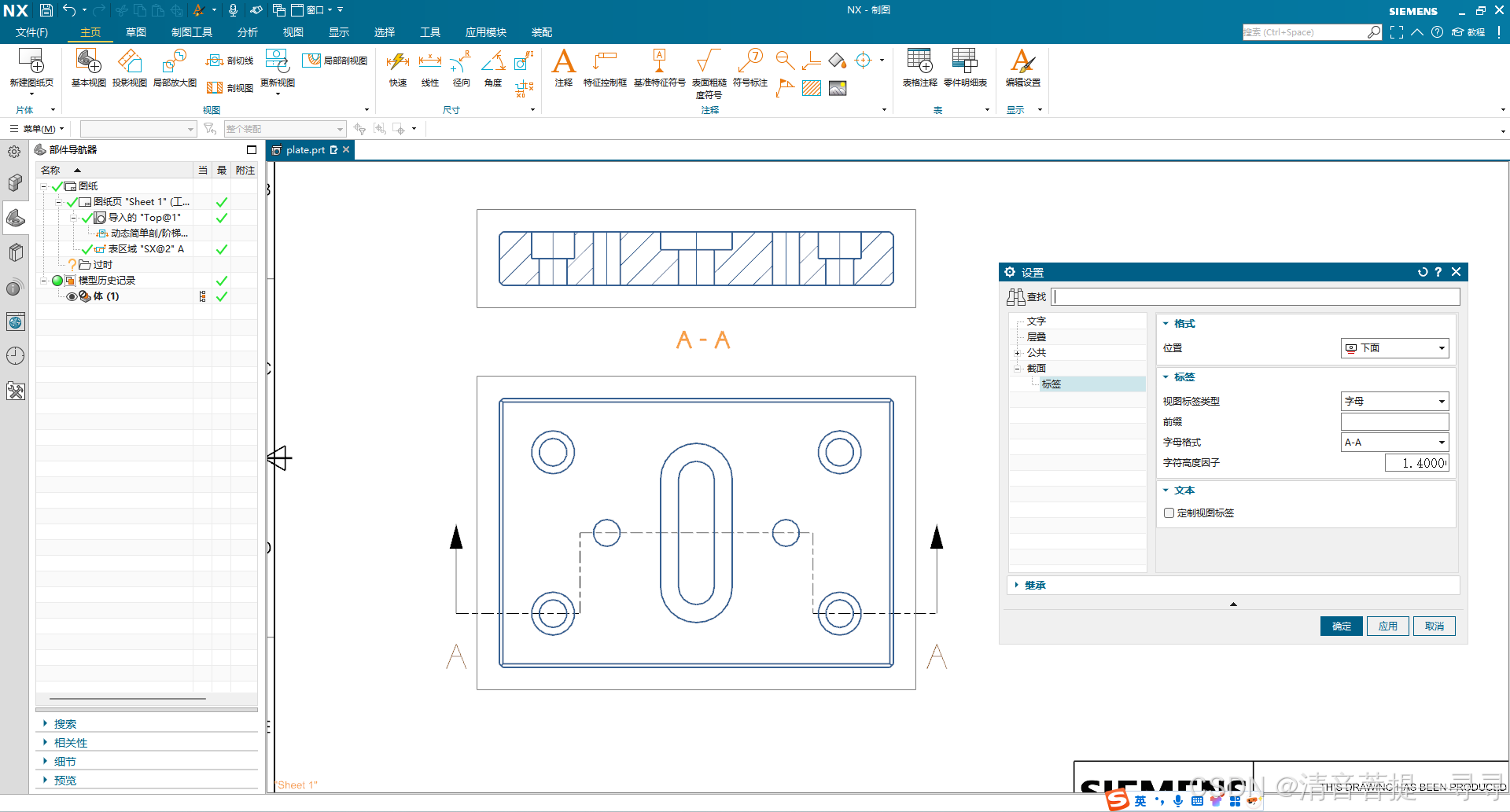

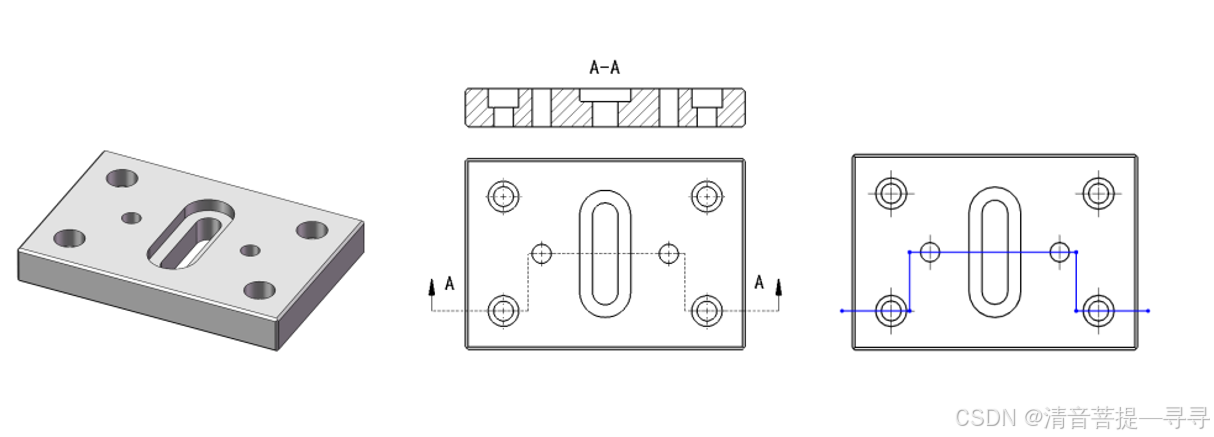

（2）指定投影方向，并作相应修改也可得到如下图所示的阶梯剖视。
