CrownCAD2025工程图：局部剖视图（断开的剖视图）

用剖切面局部地剖开机件得到的剖视图称为局部剖视图。

局部剖视图是通过移除零件某个局部区域的材料来查看内部结构的剖视图，创建时需要提前绘制封闭或开放的曲线来定义要剖开的区域。

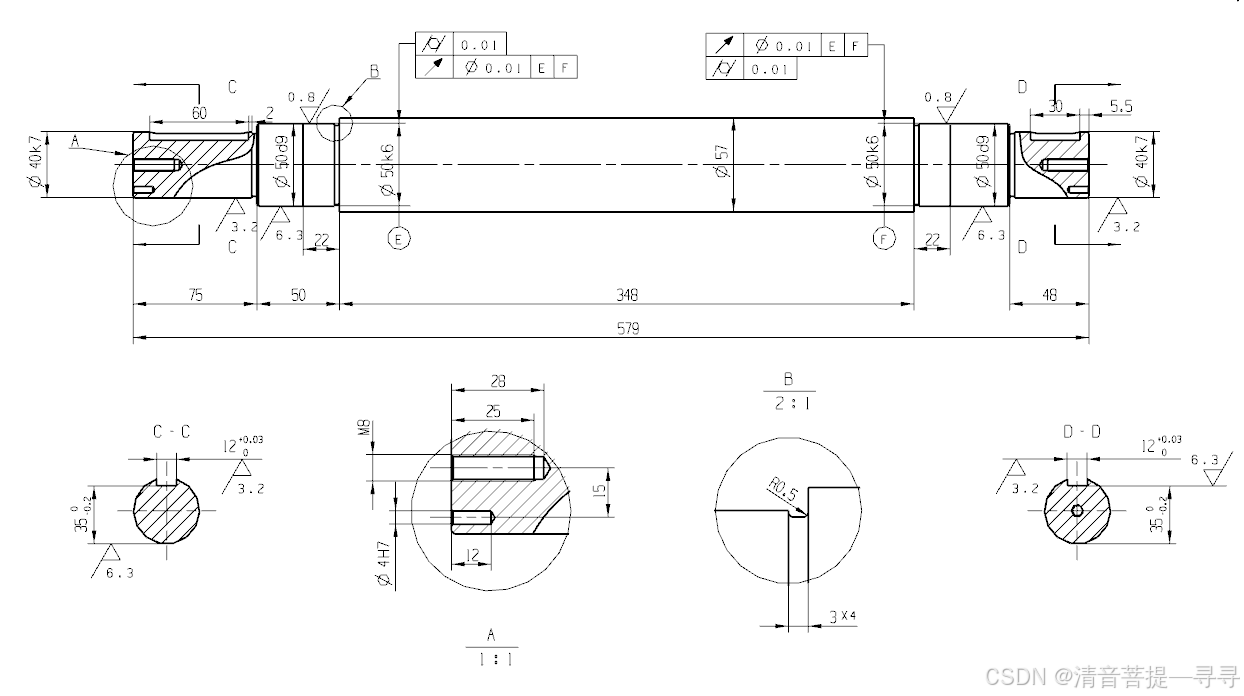

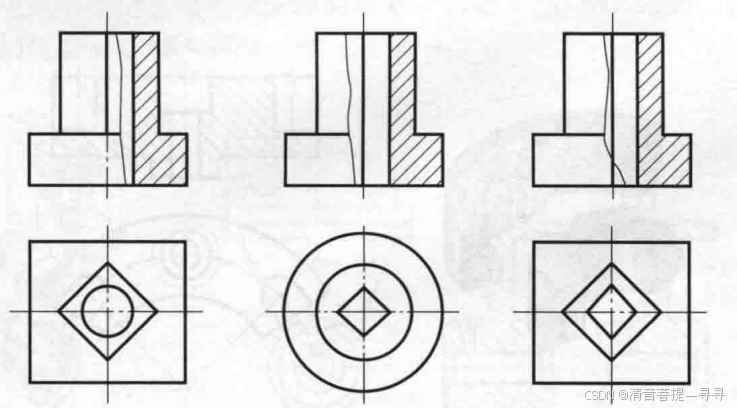

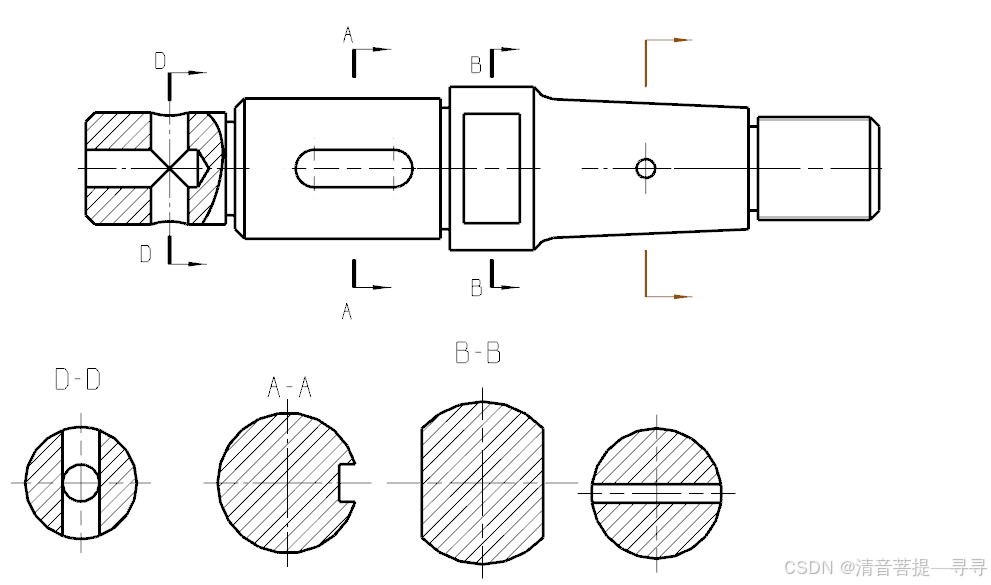

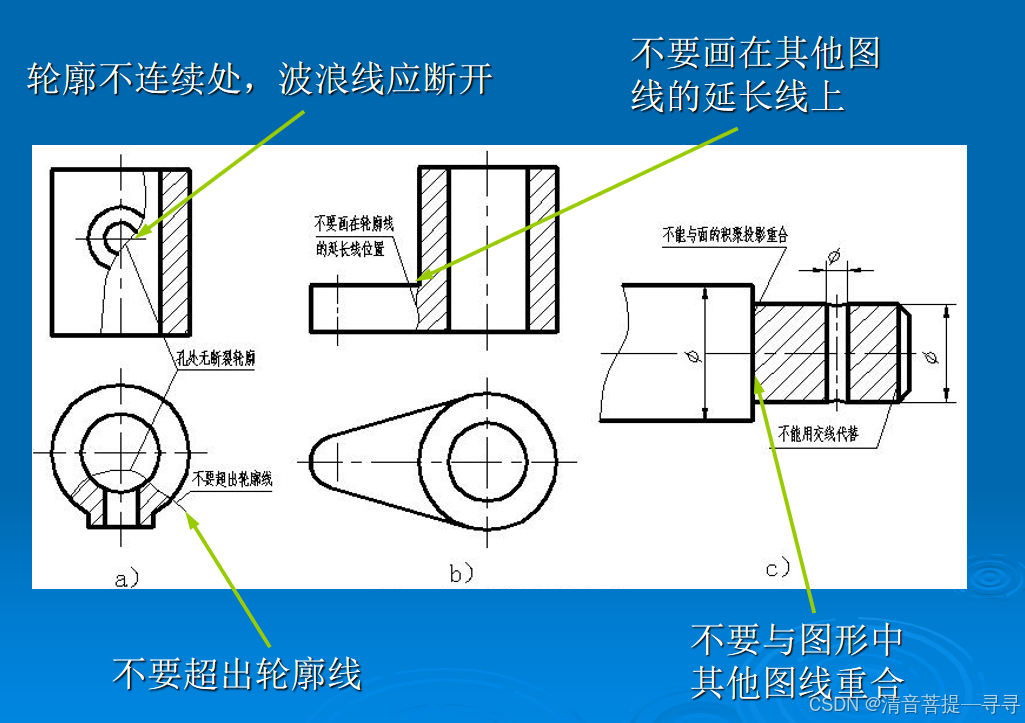

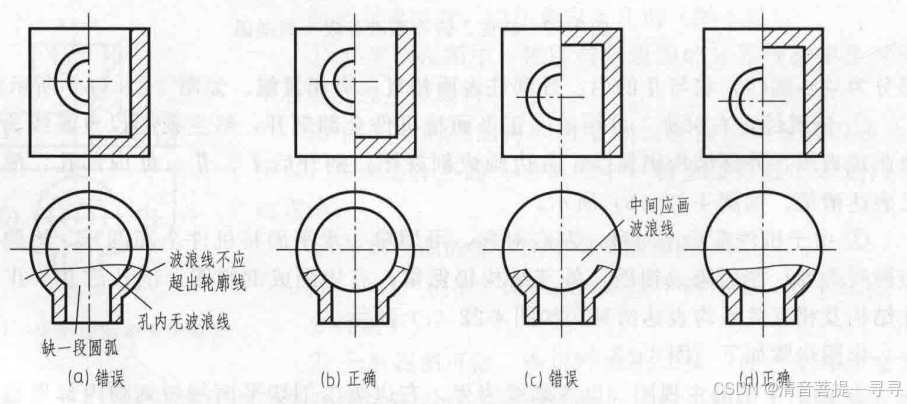

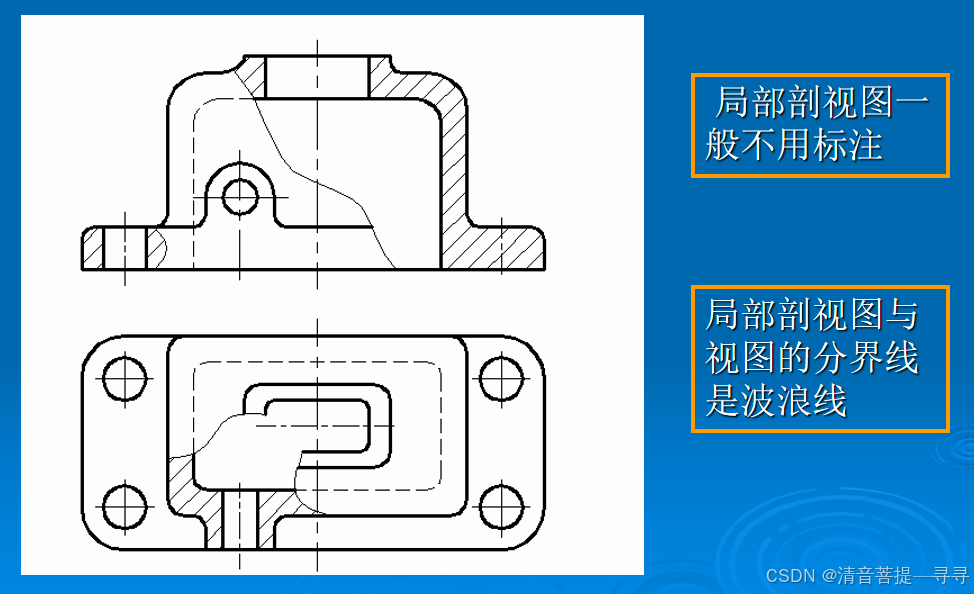

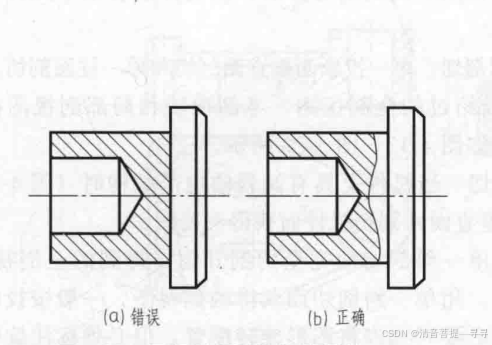

在局部剖视图中，视图与剖视图的分界线为细波浪线或双折线。



由于局部剖视图是局部剖切，所以它是一种比较灵活的表达方法，运用得当，可使图形表达重点突出，简化清晰。但在同一机件的表达中，局部剖切不宜过多，否则会使图形显得过于零碎，反而不利于读图。

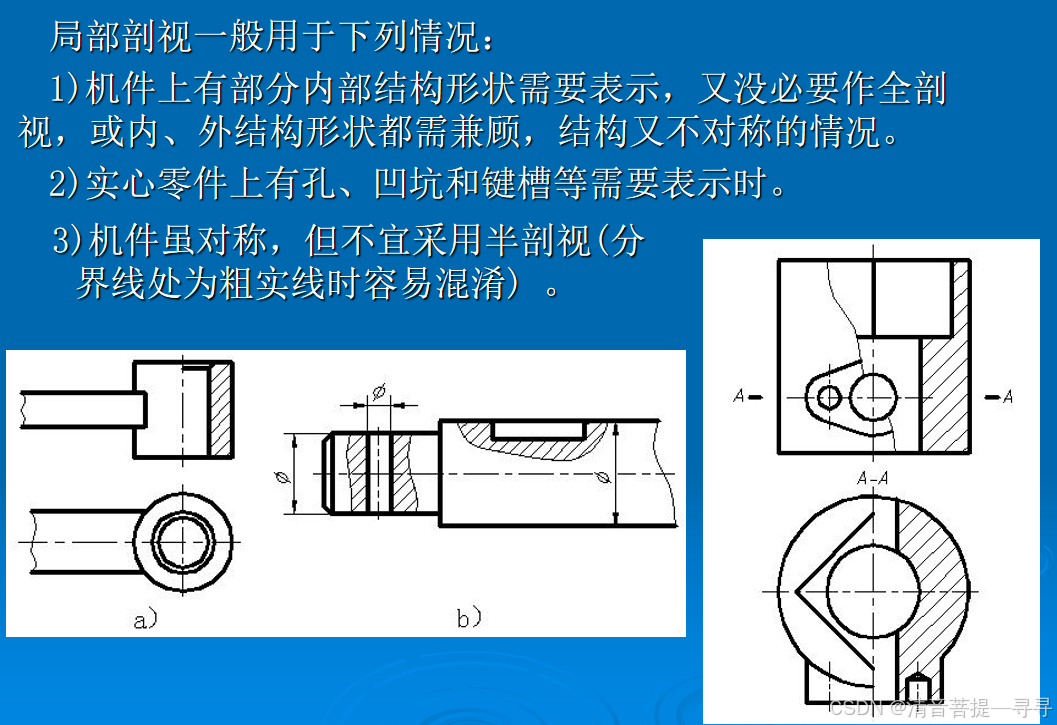

（1）不对称机件的内、外形均需要表达，但又不宜画全剖视图、半剖视图时。

（2）实心件上需要表达孔、槽等内部结构时。

（3）当对称机件有轮廓线与对称中心重合，不宜采用半剖视时。

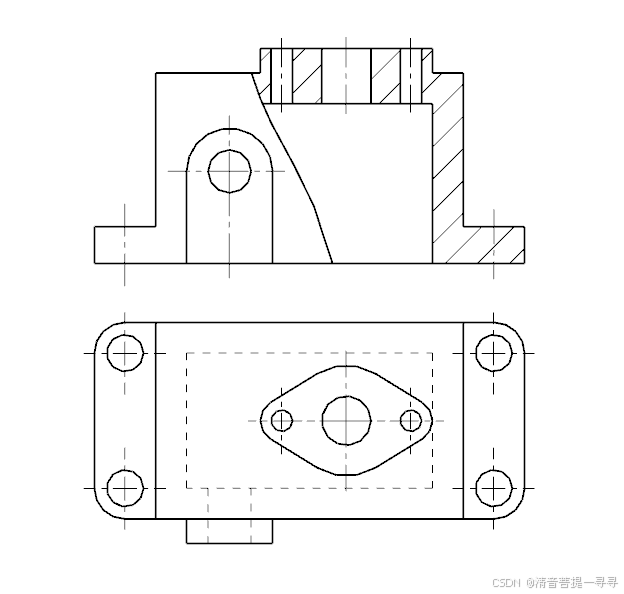

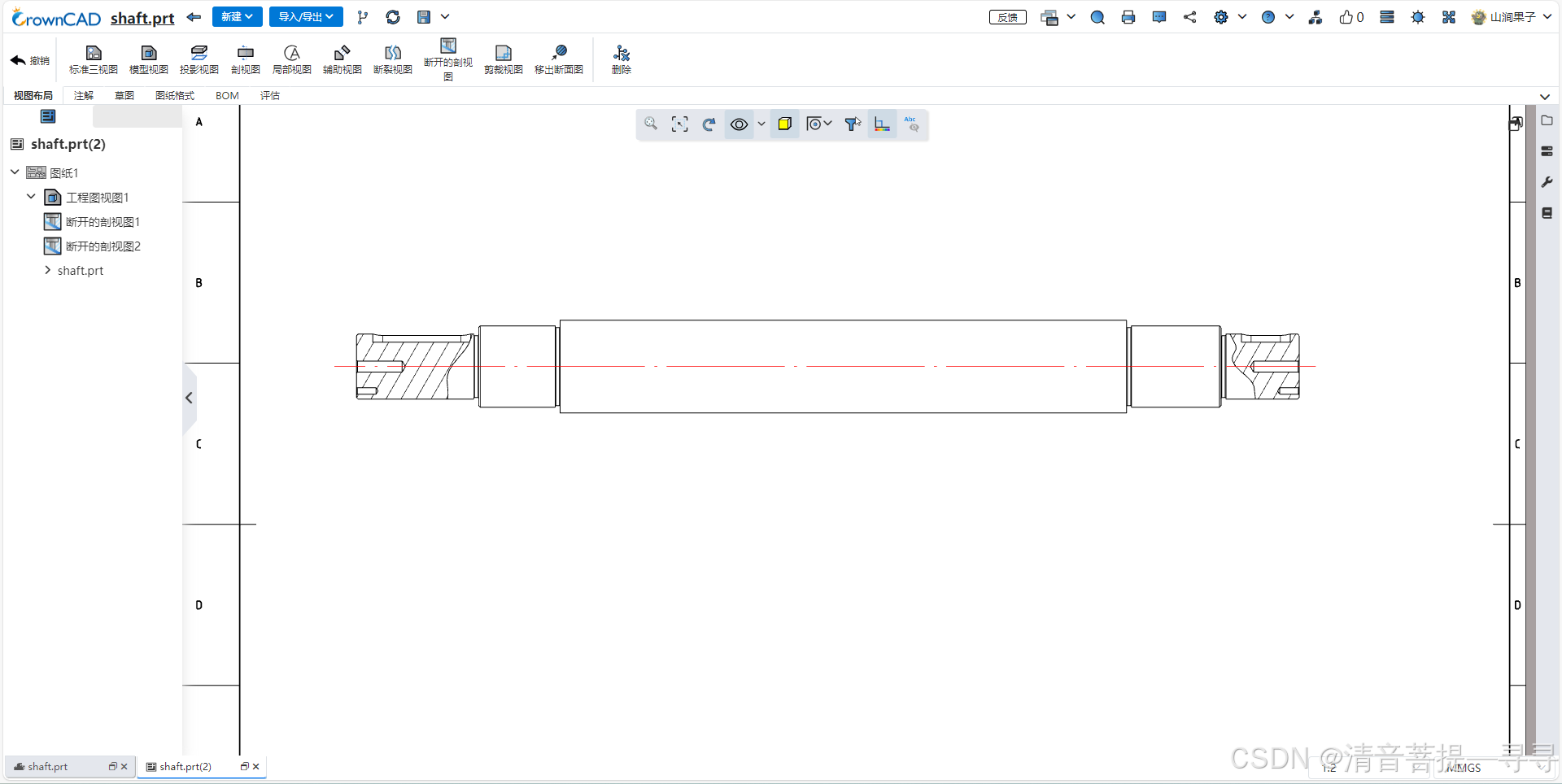

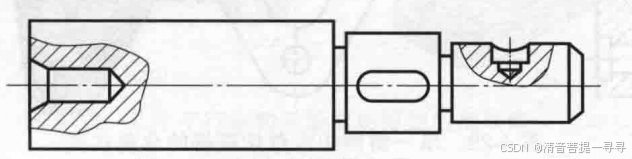

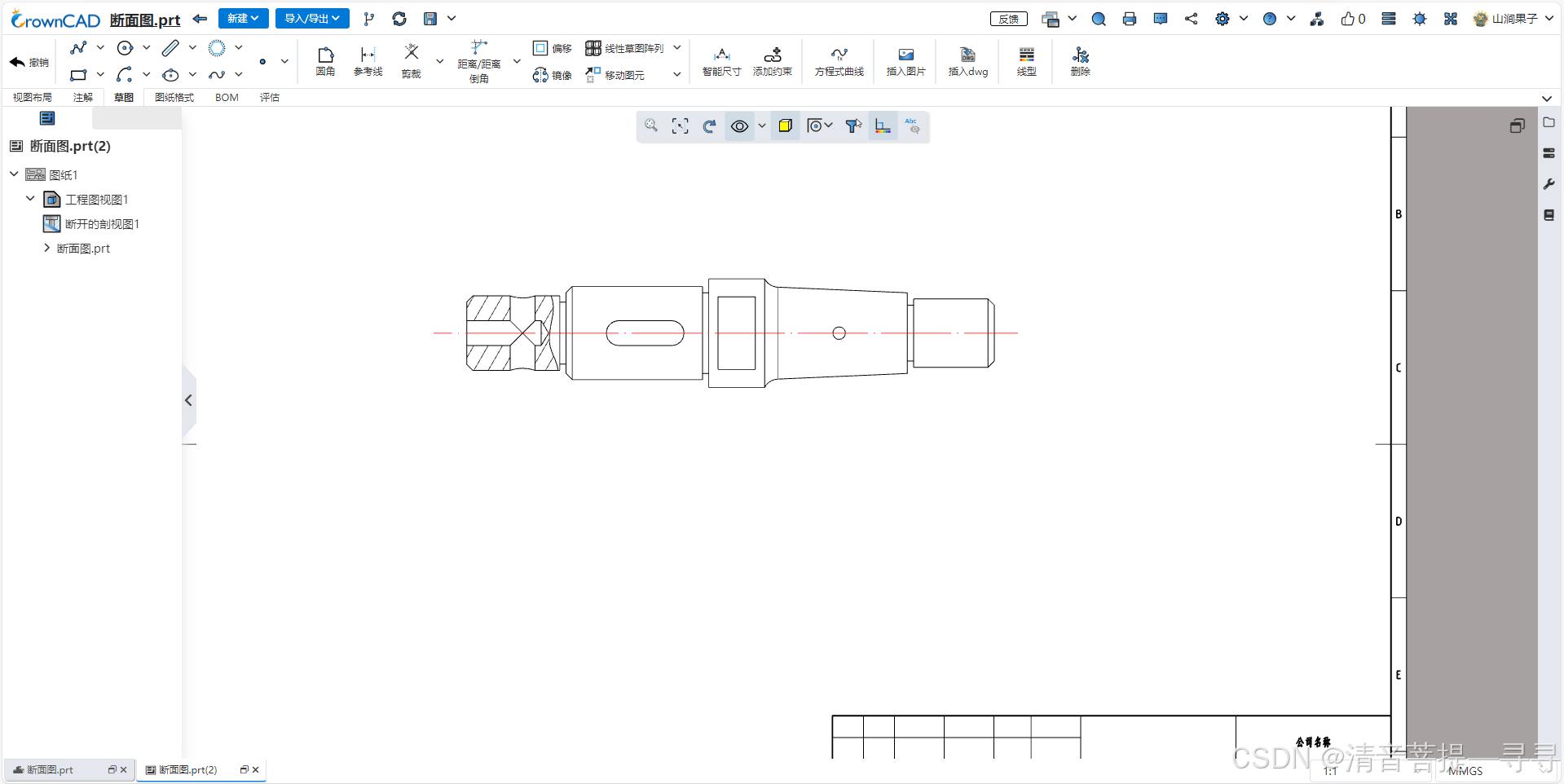

断开的剖视图为现有视图（如标准视图或投影视图）的一部分，是指用剖切平面局部地剖开模型所得的视图。断开的剖视图用剖视的部分表达机件的内部结构，不剖的部分表达机件的外部形状。

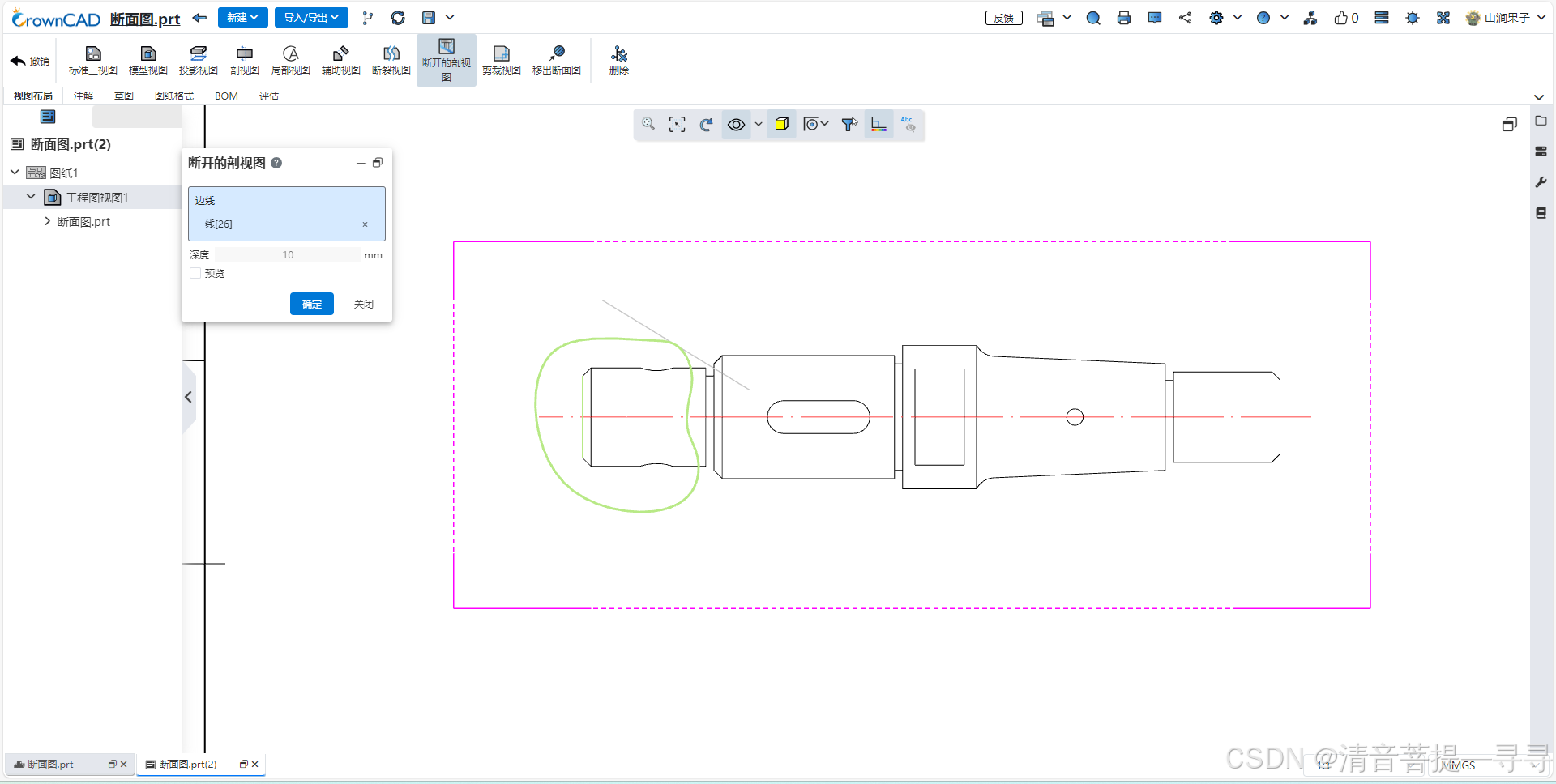

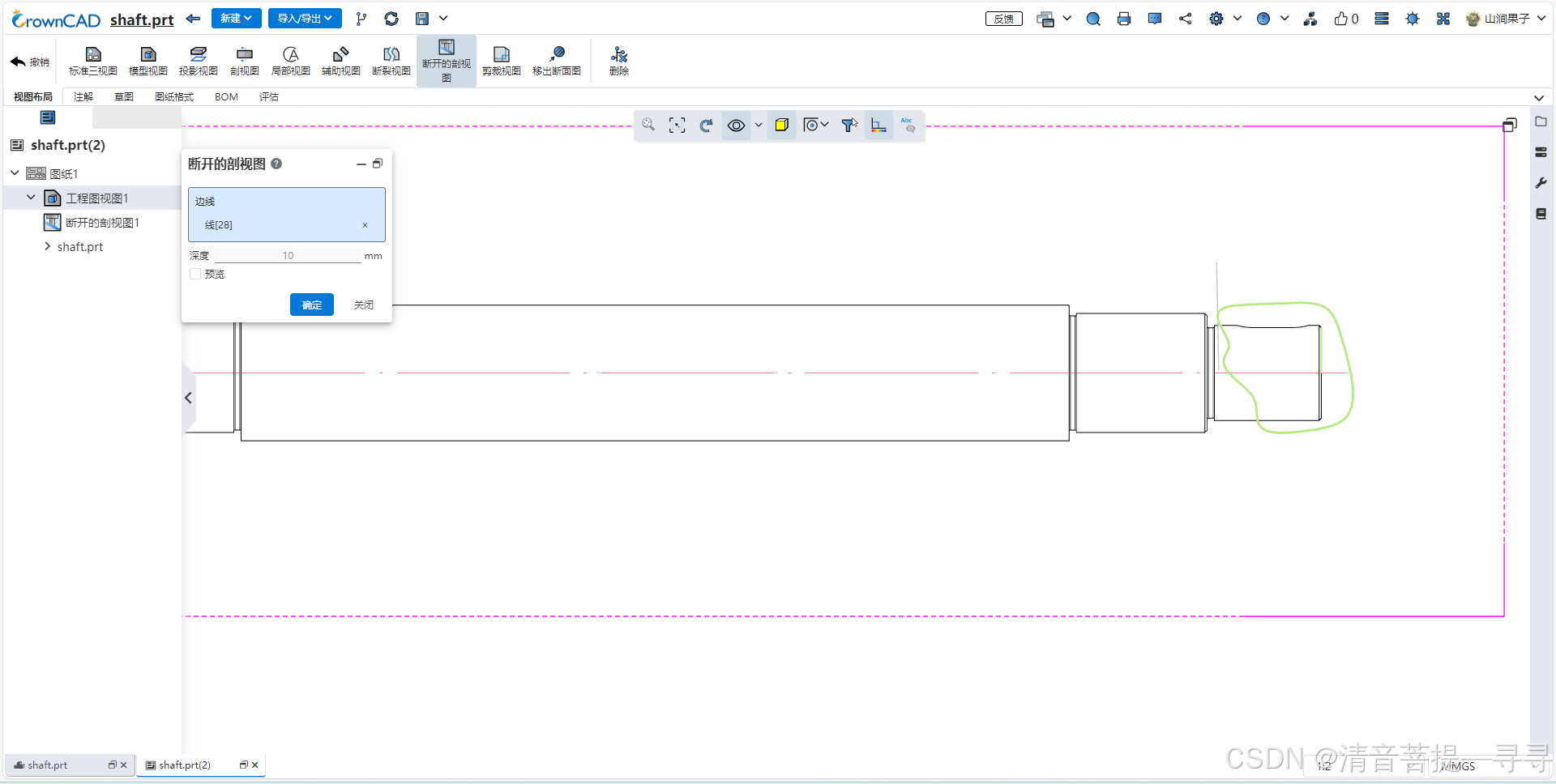

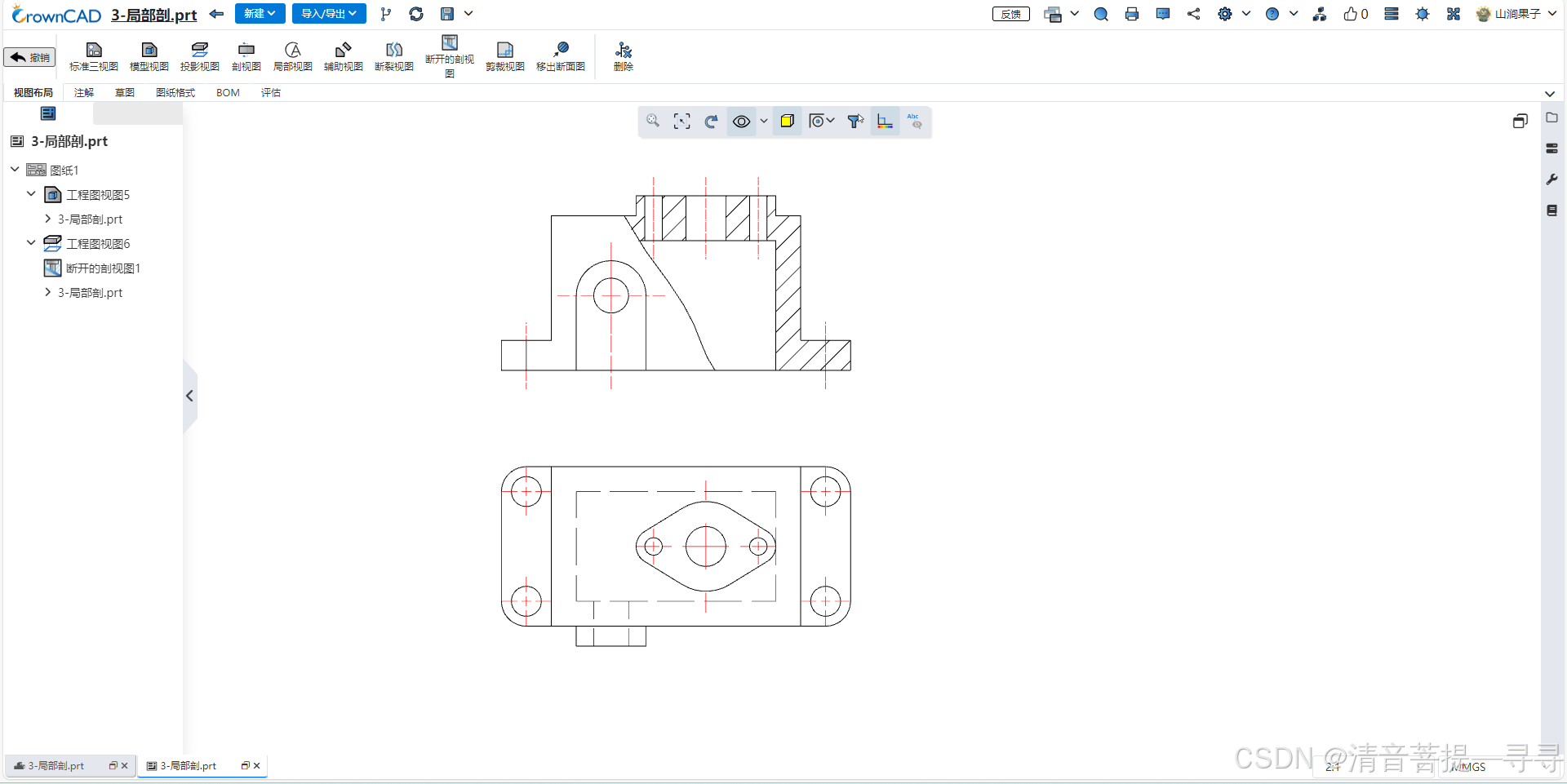

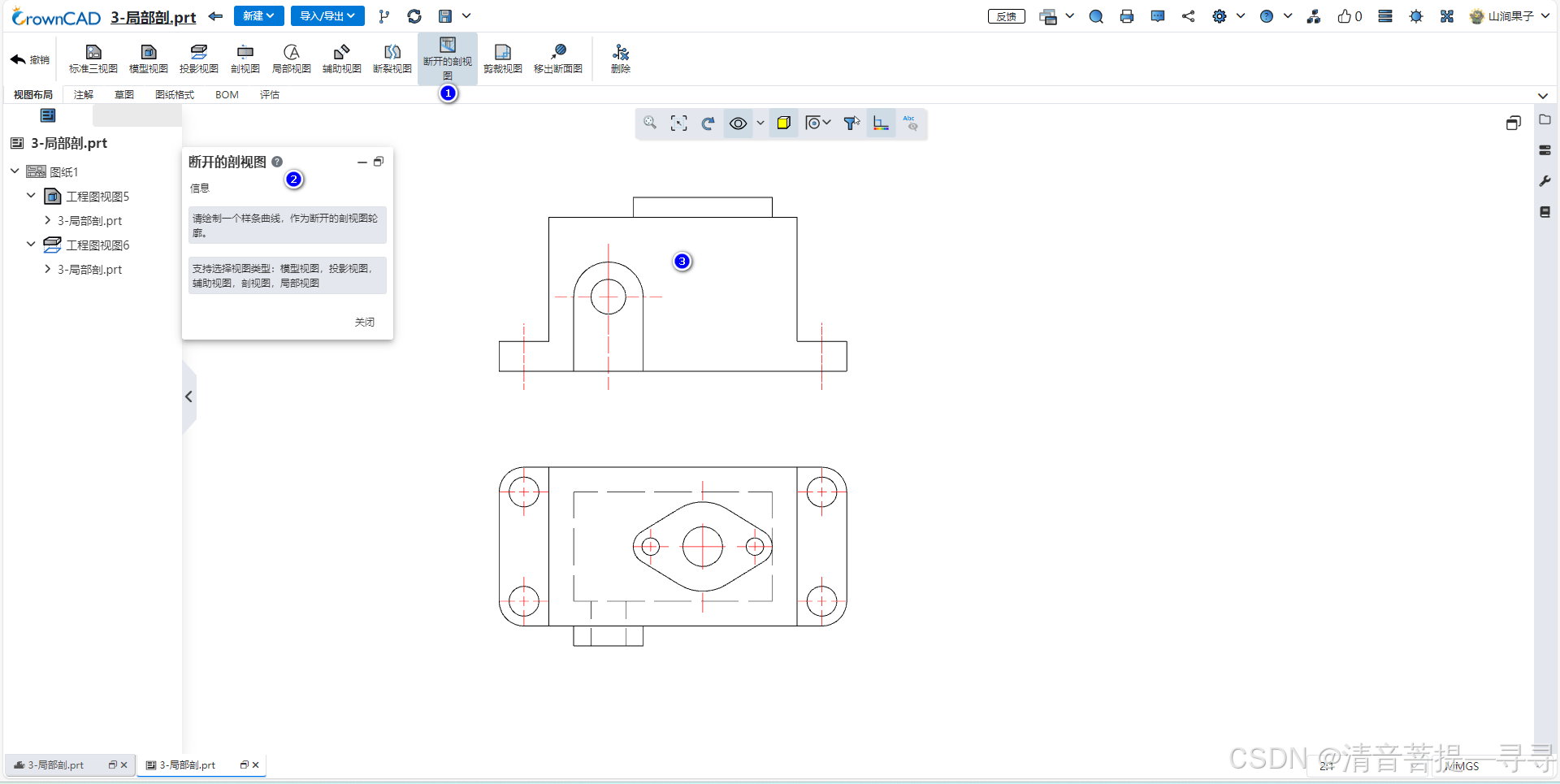

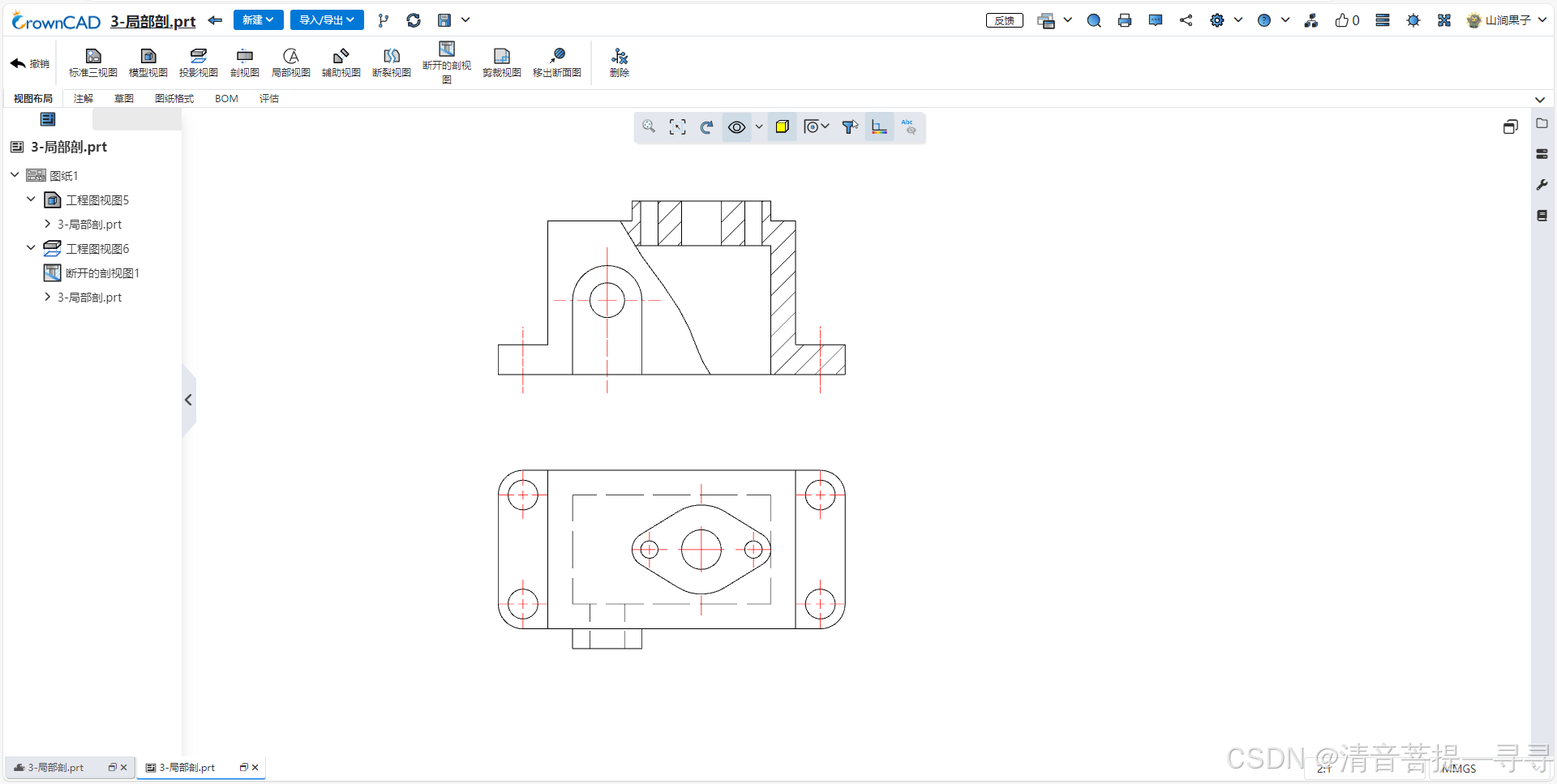

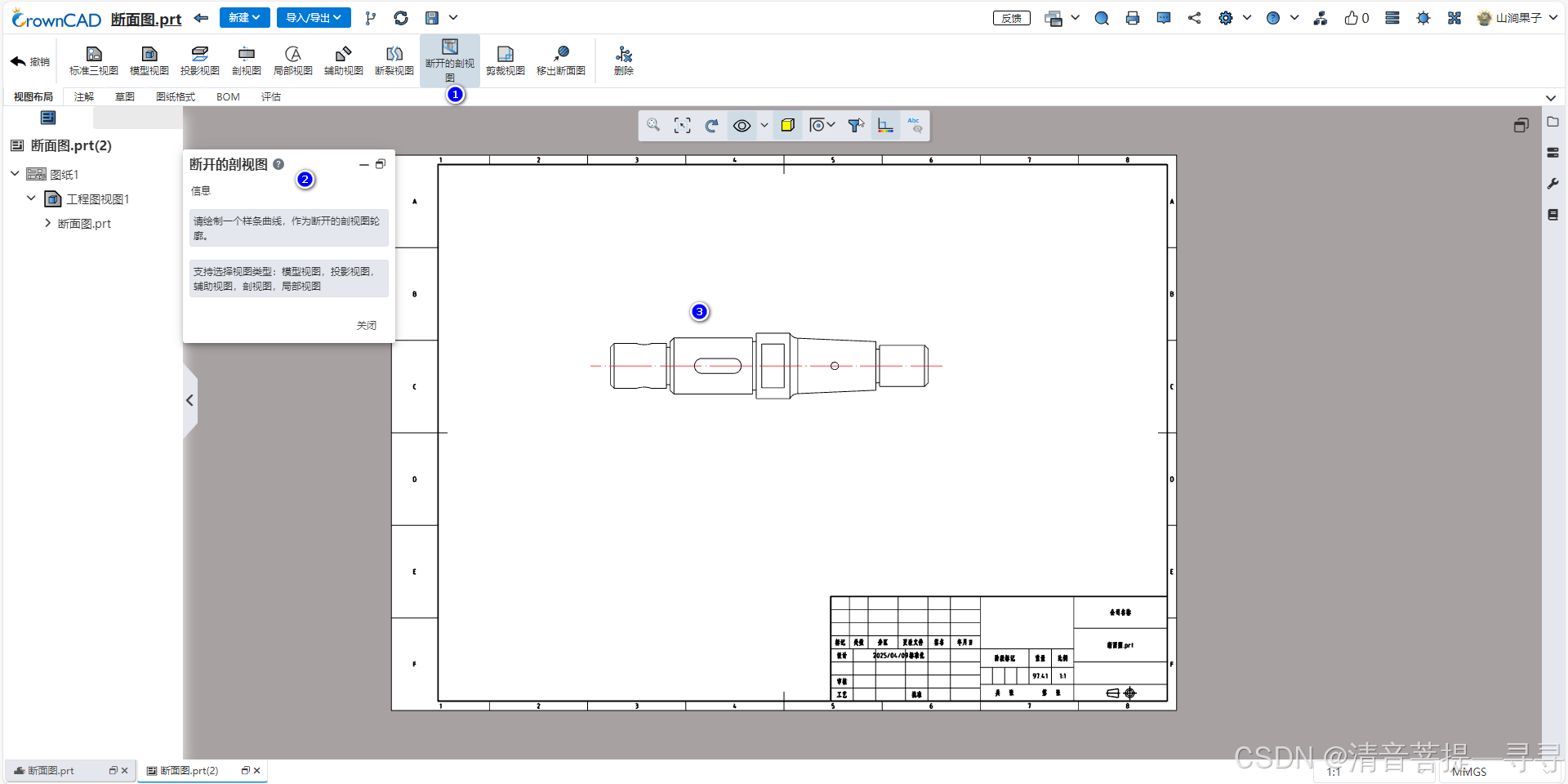

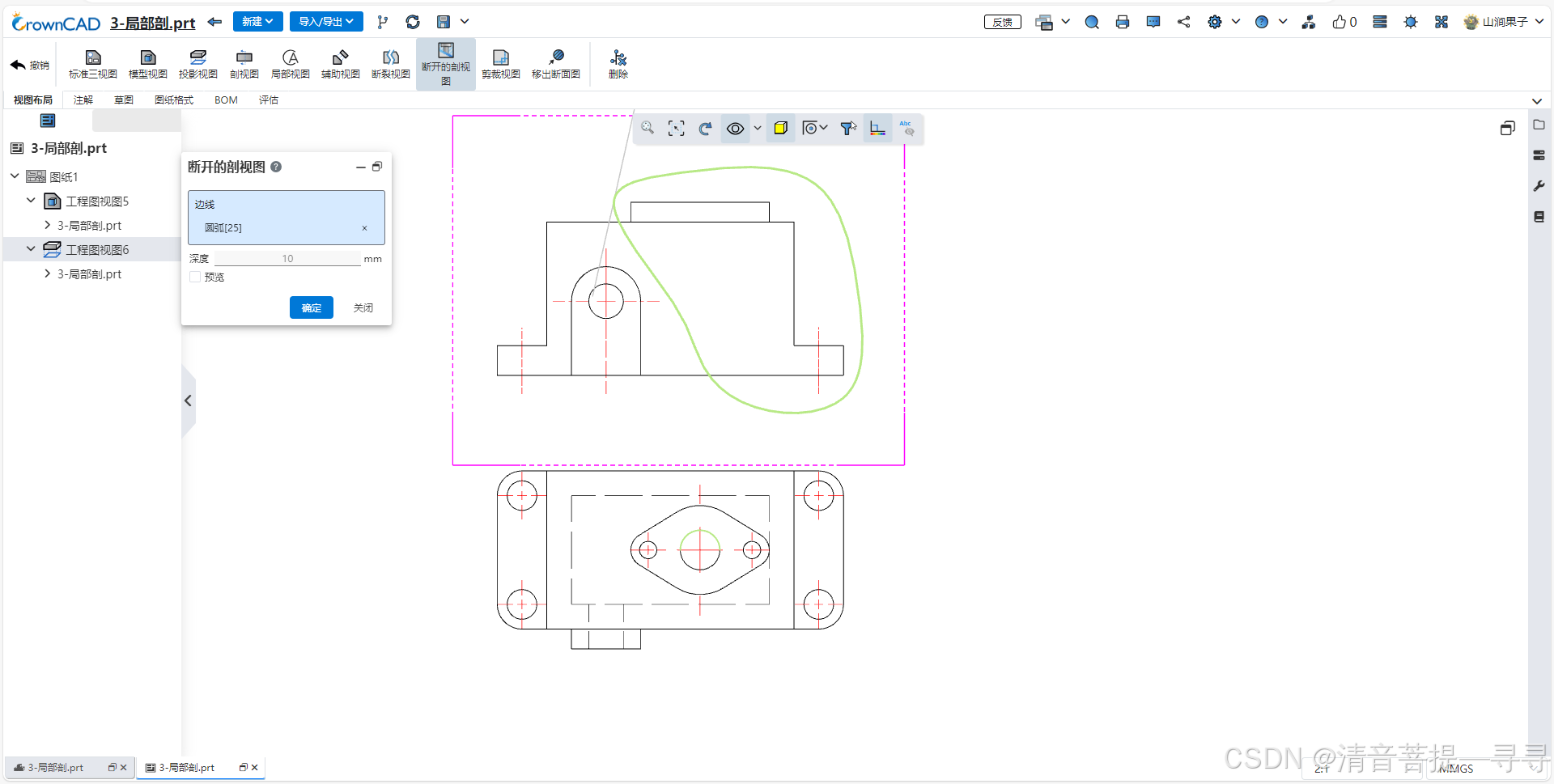

选择需要做局部剖视图的位置用框线进行绘制，需要封闭。
