CrownCAD2025工程图：主视图

工程视图需要遵循一定的制图规范或标准。在机械制图知识领域中，视图是指将机件向投影面投影所得的图形。目前，三面投影体系中常用的投影方法有第一角投影法和第三角投影法，其中我国推荐采用第一角投影法，而国际上一些国家则采用第三角投影法。

根据有关标准和规定，用正投影法绘制出的物体的投影图，称为视图。

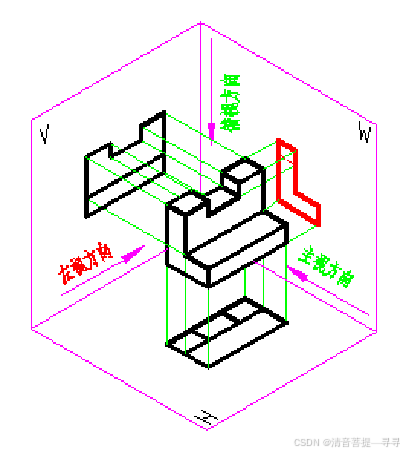

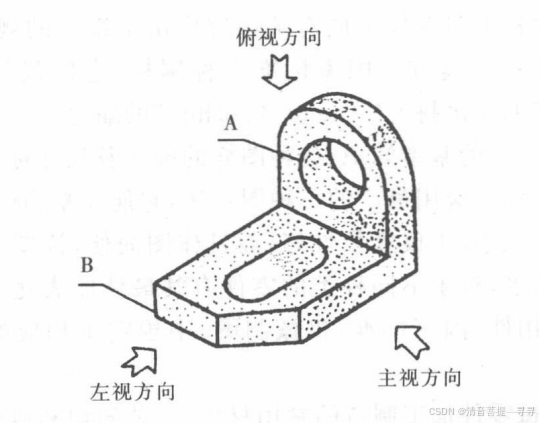

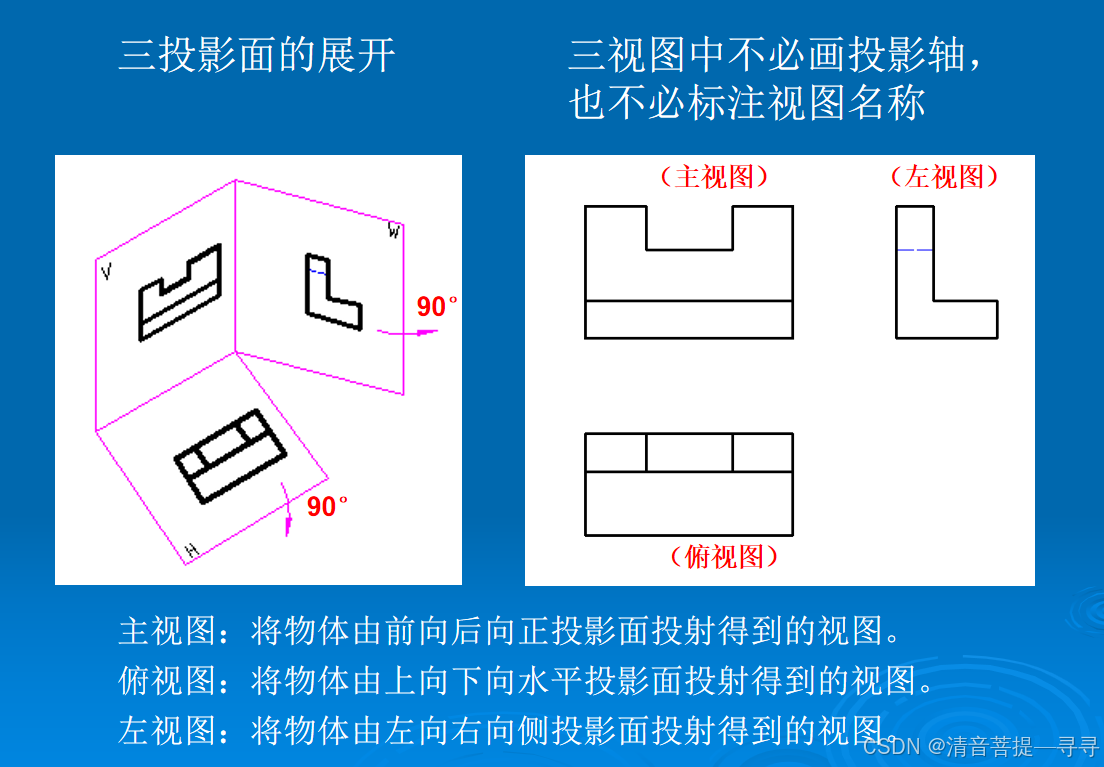

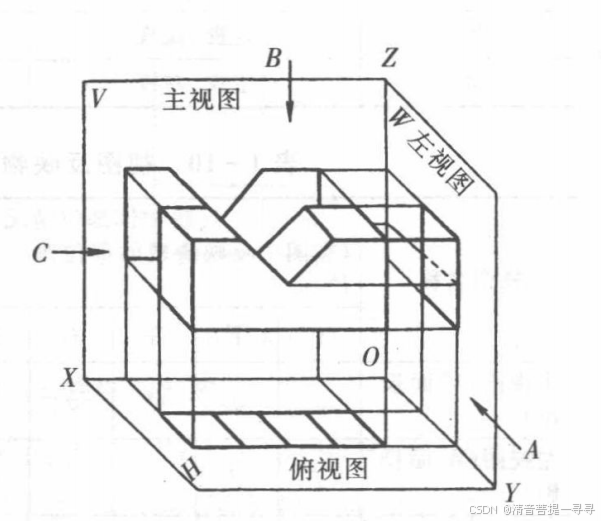

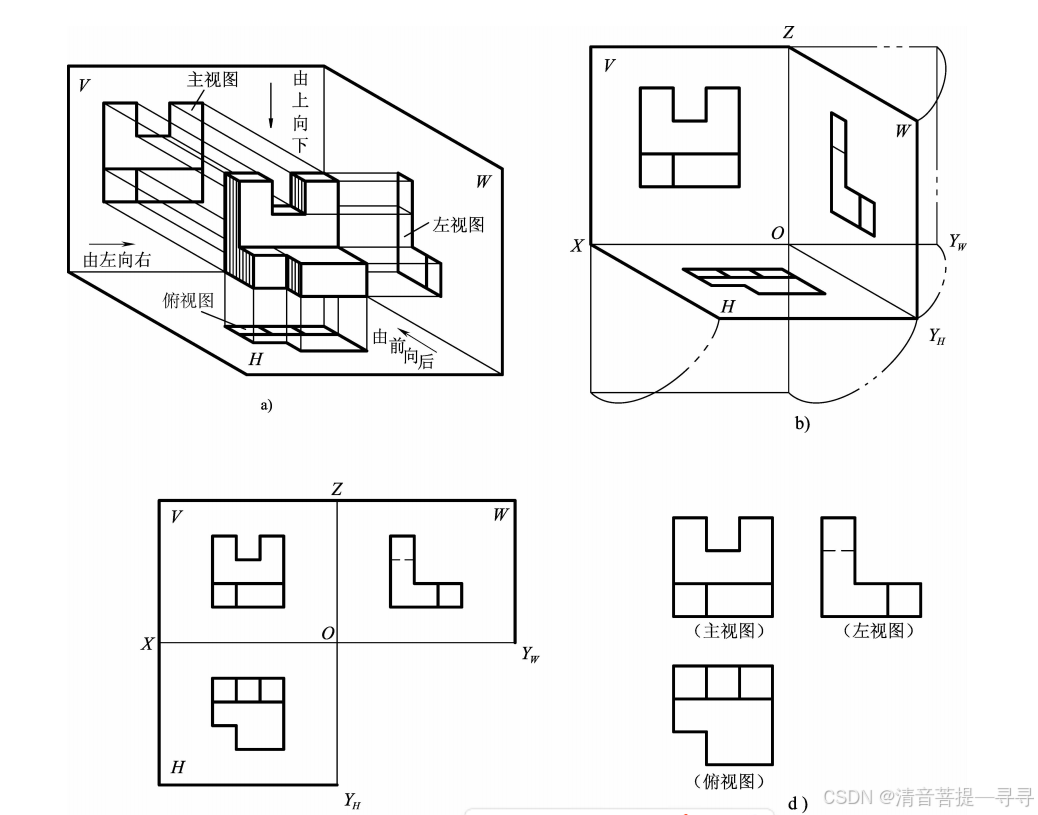

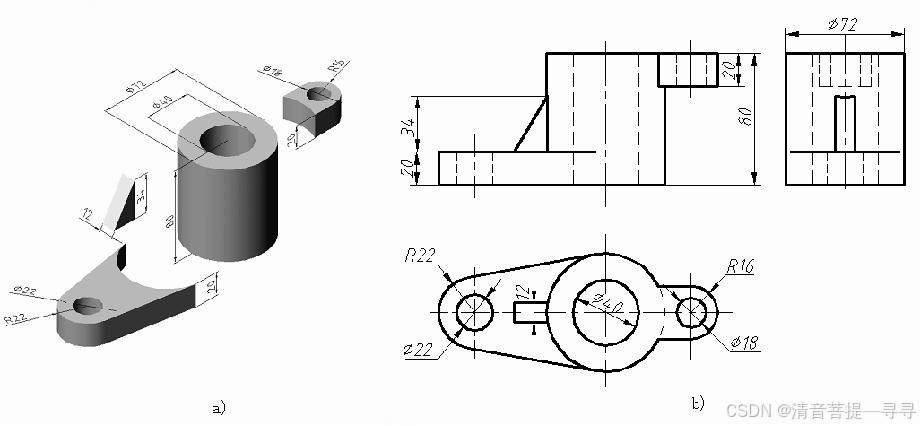

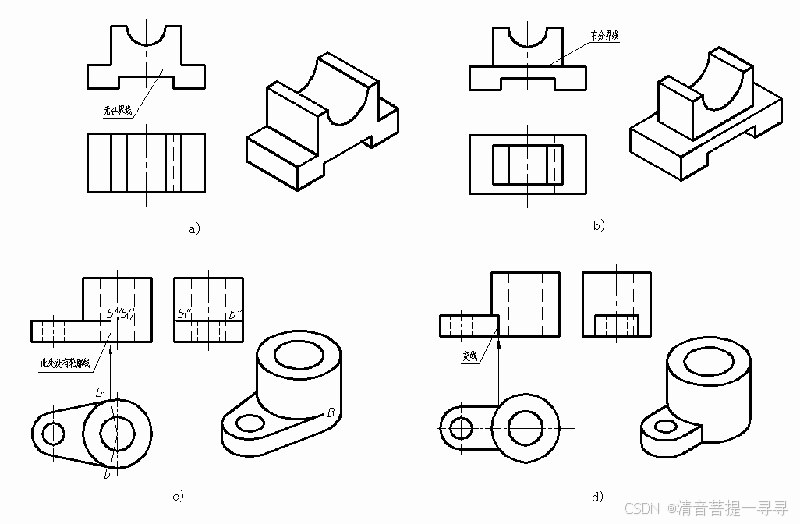

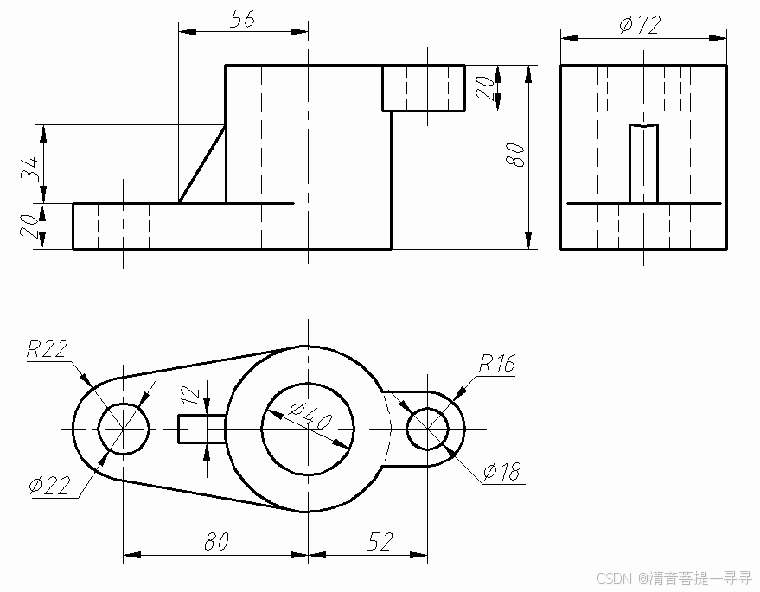

如图所示，将物体置于三投影面体系中，按正投影法分别向三个投影面投射，便可得到物体的三面投影，常称它们为三面视图，简称三视图。

在创建工程图前，应根据零件的三维模型，考虑和规划零件视图，如工程图由几个视图组成，是否需要剖视图等。考虑清楚后，再进行零件视图的创建工作，否则如同用手工绘图一样，可能创建的视图不能很好地表达零件的空间关系，给其他用户的识图、看图造成困难。

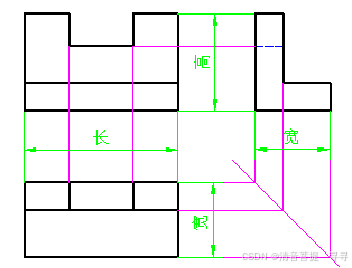

三视图的相对位置

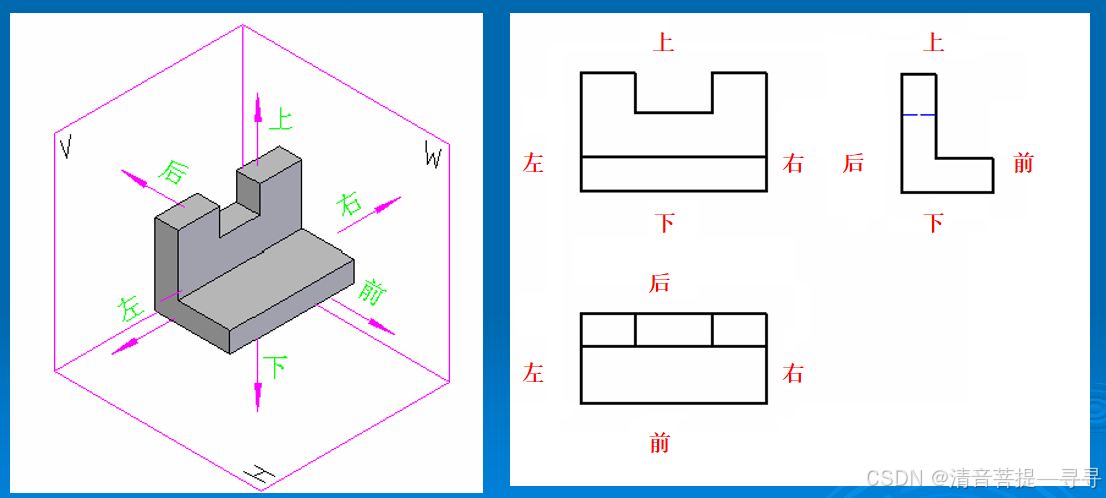

以主视图为准，俯视图在主视图正下方，左视图在主视图正右方。

绘制三视图时，必须按以上位置配置三视图,不能随意变动。

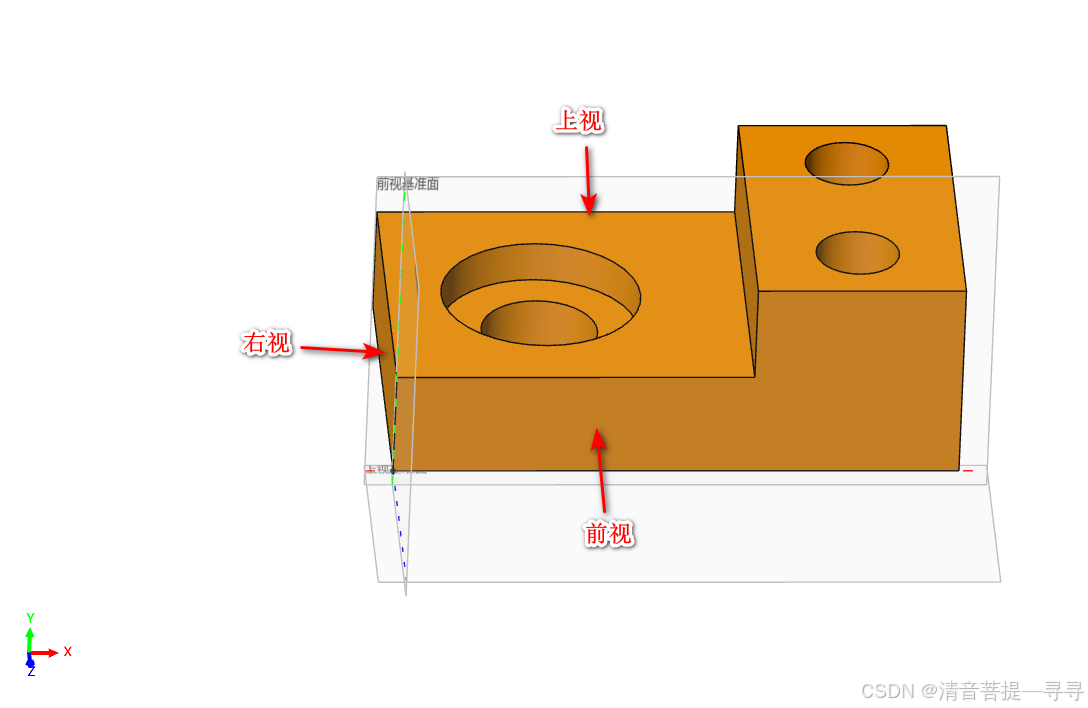

主视图——由前向后向正面投射，得到的图形称为主视图；

俯视图——由上向下向水平面投射，得到的图形称为俯视图；

侧视图——由左向右向侧面投射，得到的图形称为左视图。

主视图

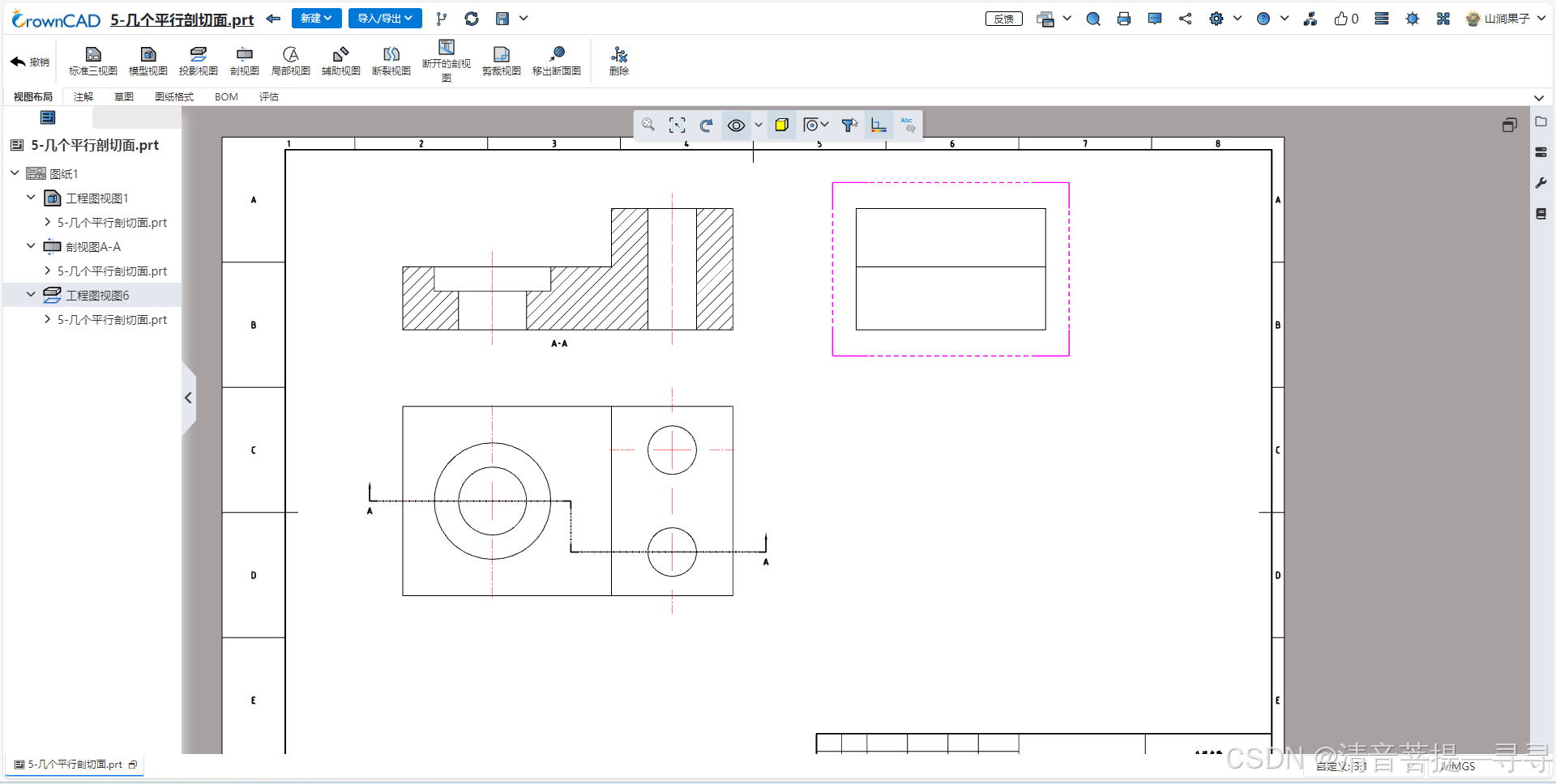

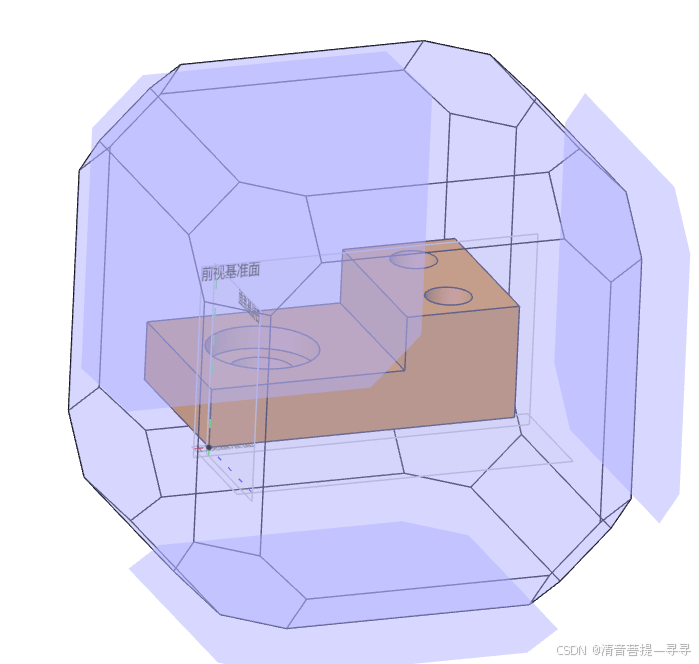

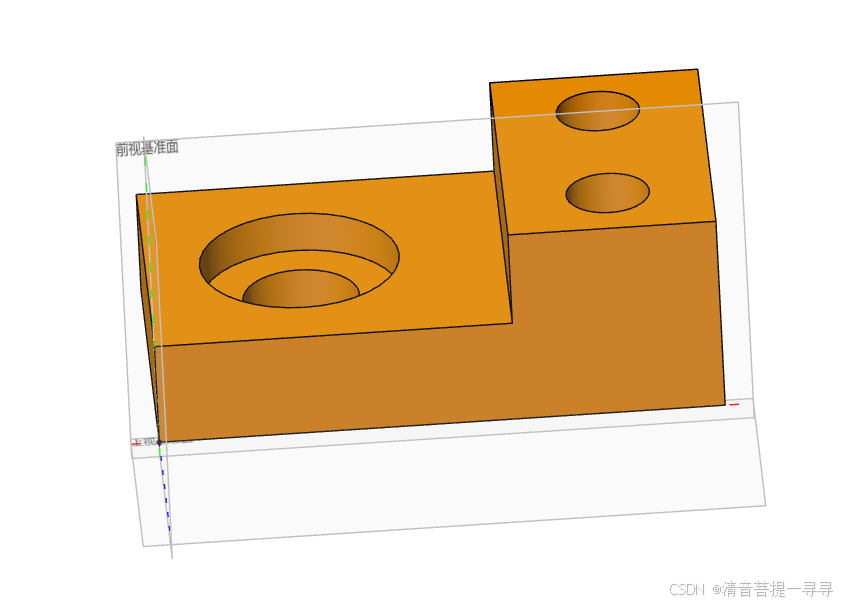

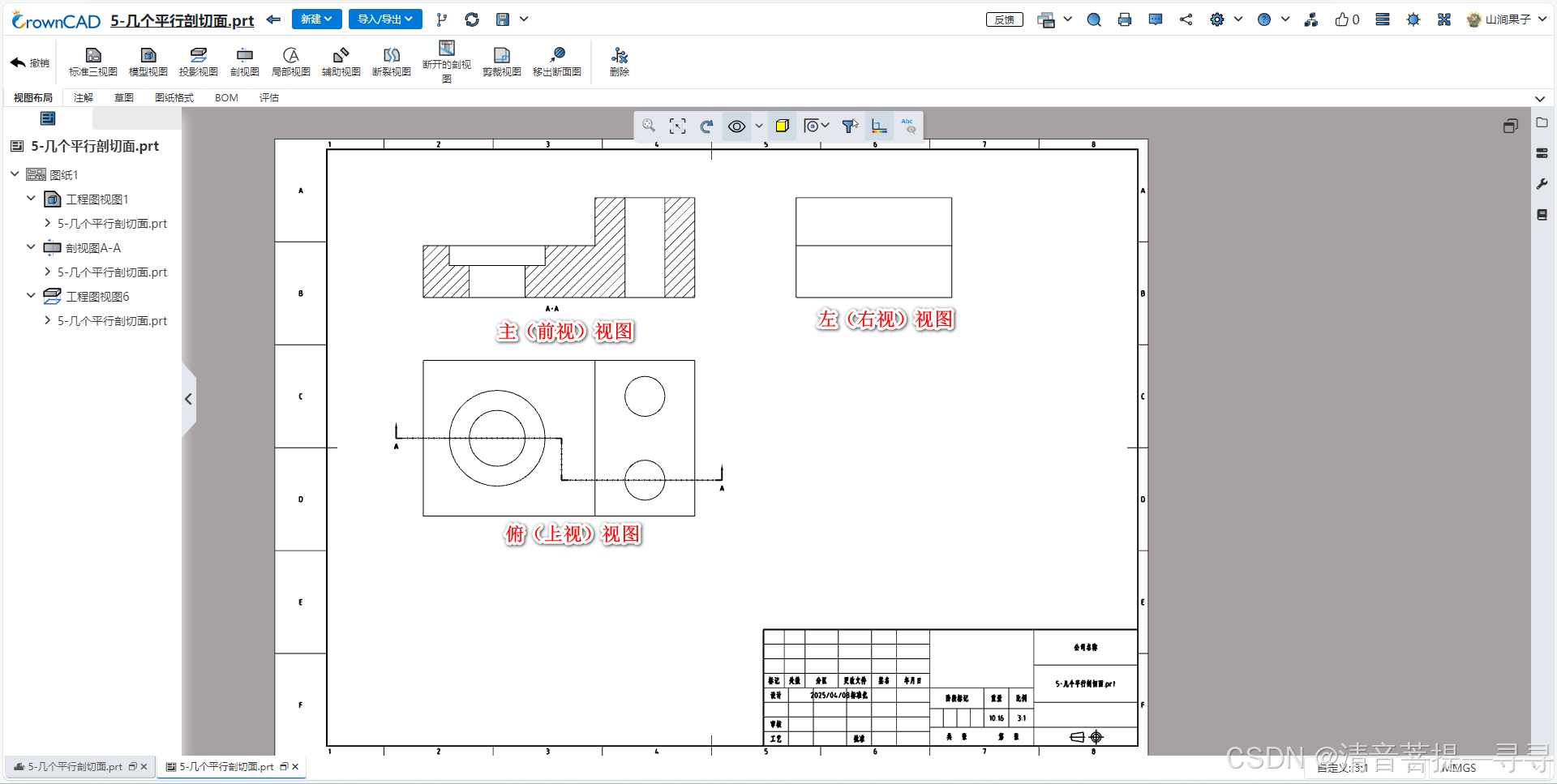

主视图是工程图中的最为重要的视图，因为通常情况下，它能较多地反映物体的形体特征及其相对位置。在 CrownCAD 绘制工程制图过程中，应当首先确定和创建主视图，因为其他视图均是以主视图为基准创建的。

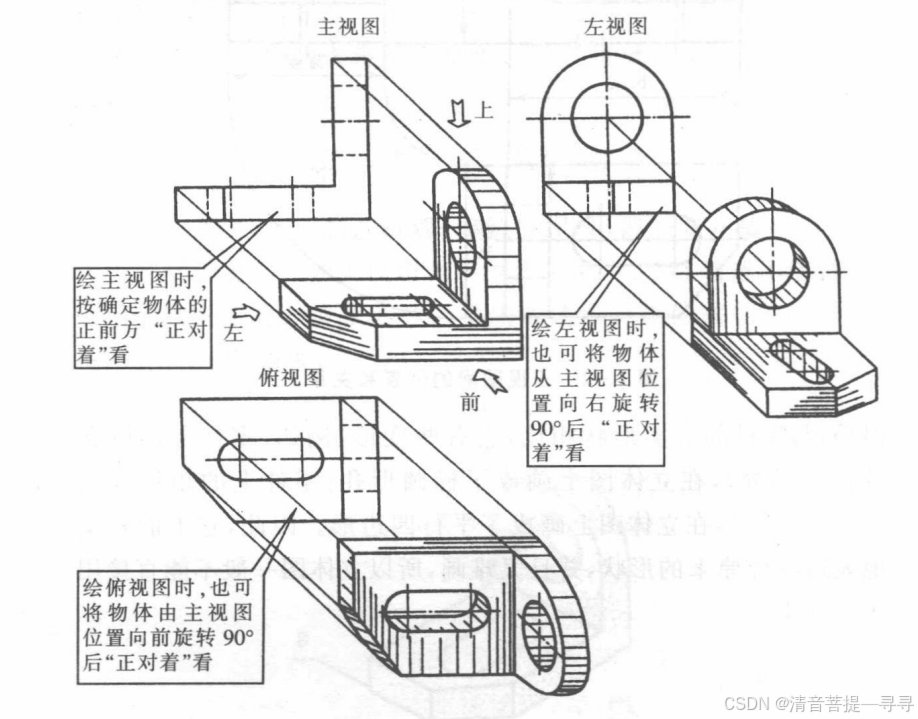

主视图是“正对着”物体从前向后观察所得的图形，它表达了由前向后看到的物体表面形状。一般应选物体形状特征明显的方向表达视图。

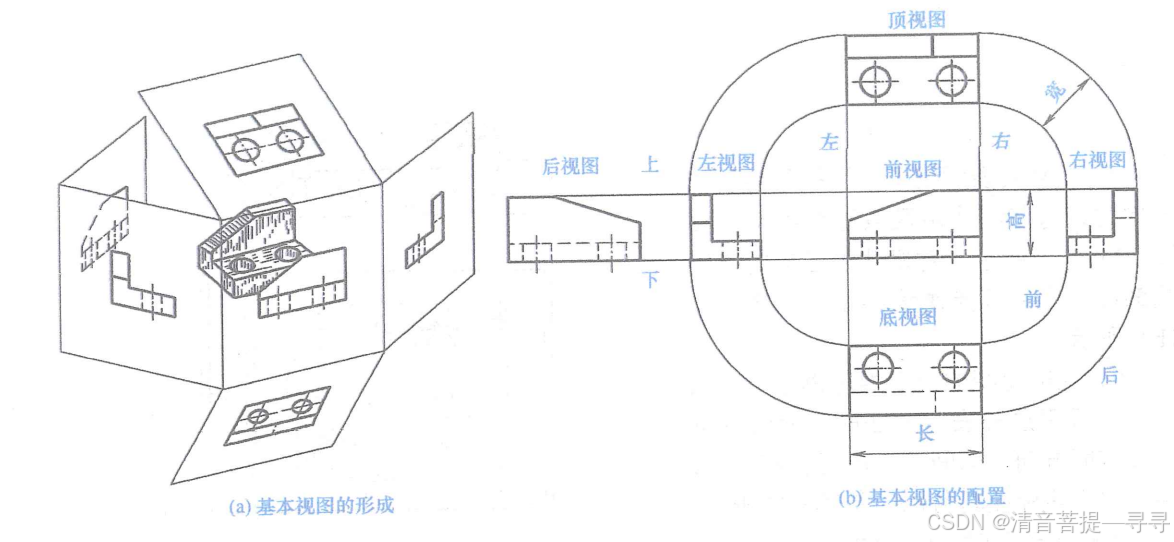

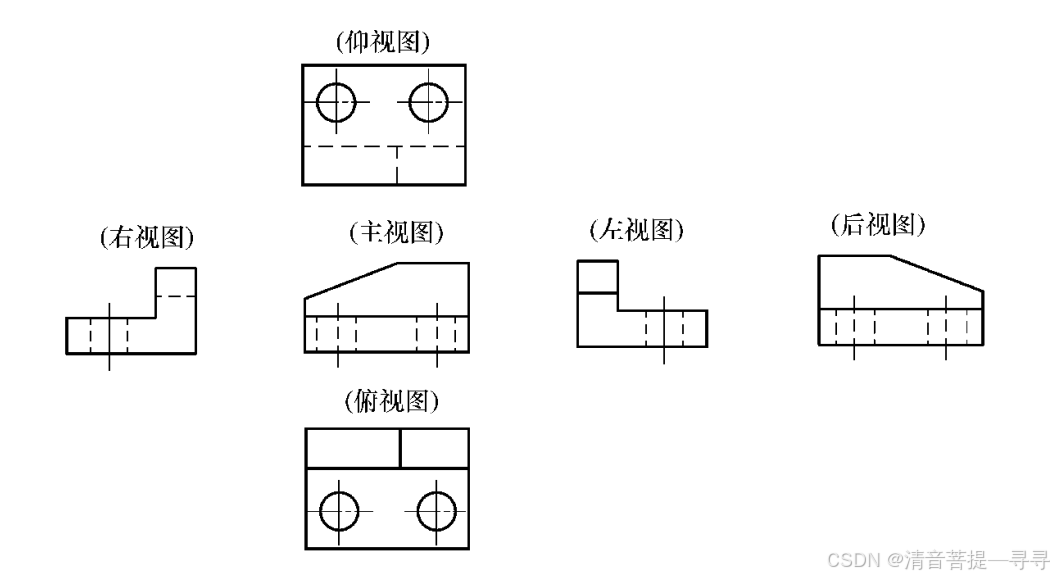

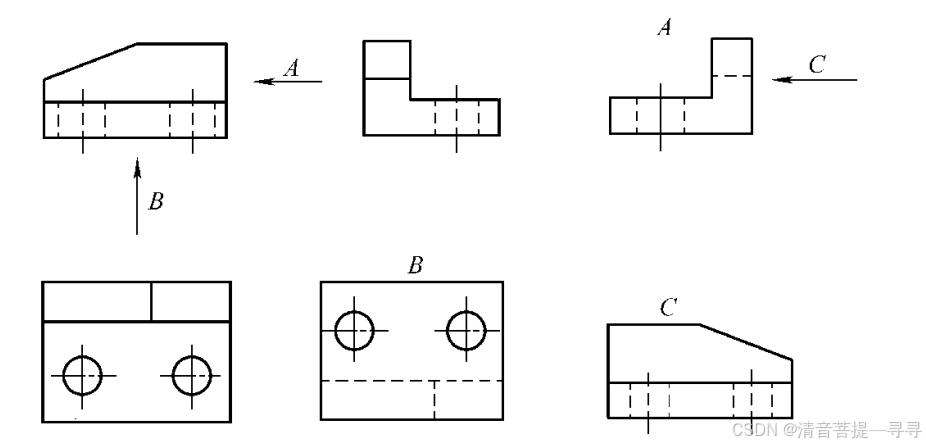

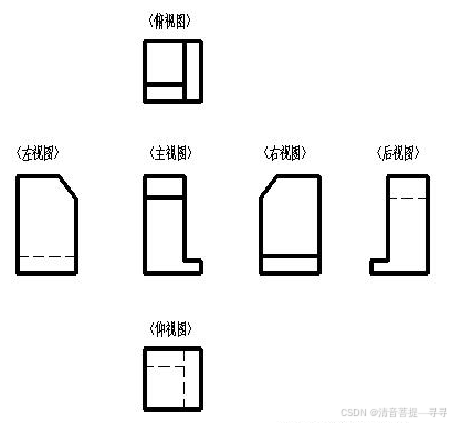

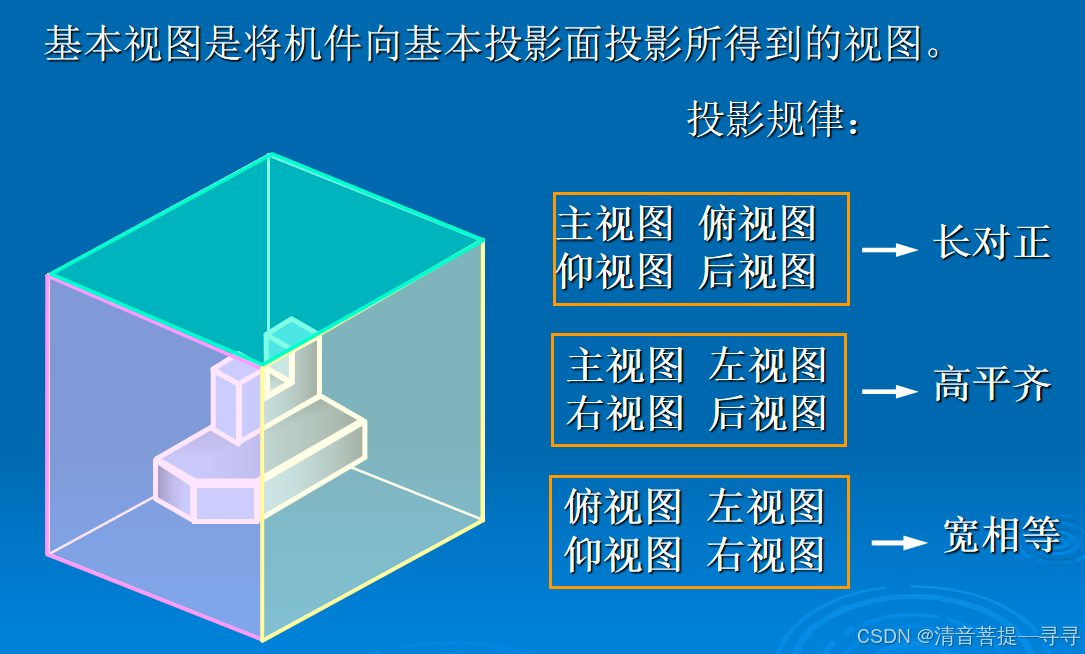

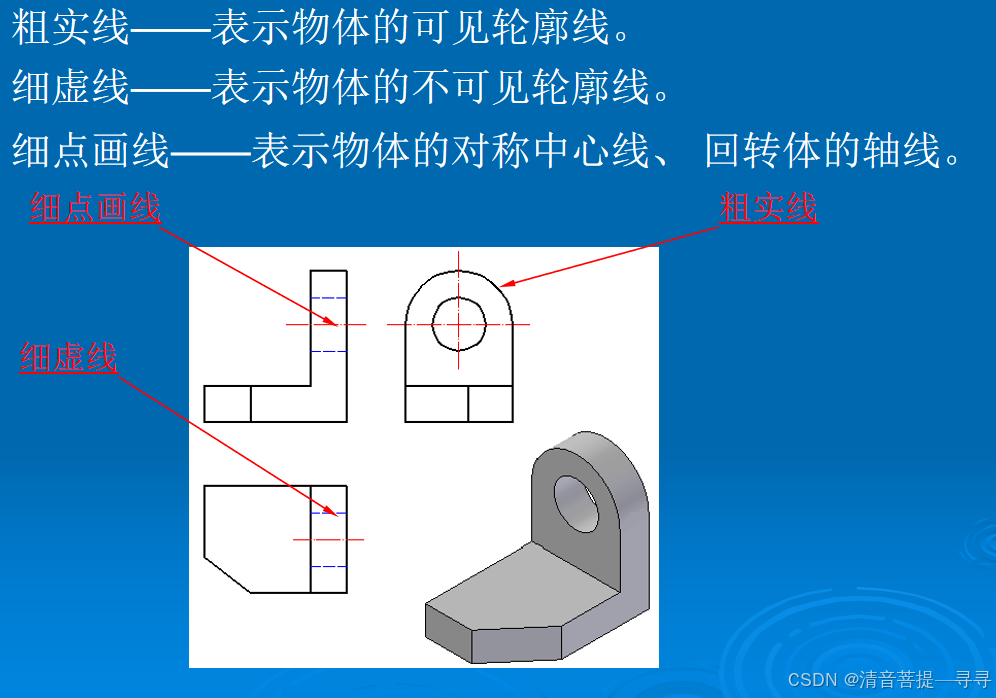

在工程制图中，将物体向多面投影体系的各投影面做正投射所得的图形称为视图。视图主要是用于表达物体外部结构形状，对物体不可见的结构形状在必要时用虚线画出。采用正六面体的六个面称为基本投影面，将物体放入其中，按第一角投影法分别向六个基本投影面投射，可得到六个基本视图。其名称分别定义为主视图（由前向后投射所得到的视图）、俯视图（由上向下投射所得到的视图）、左视图（由左向右投射所得到的视图）、右视图（由右向左投射所得到的视图）、仰视图（由下向上投射所得到的视图）、后视图（由后向前投射所得到的视图）。

第三角投影法

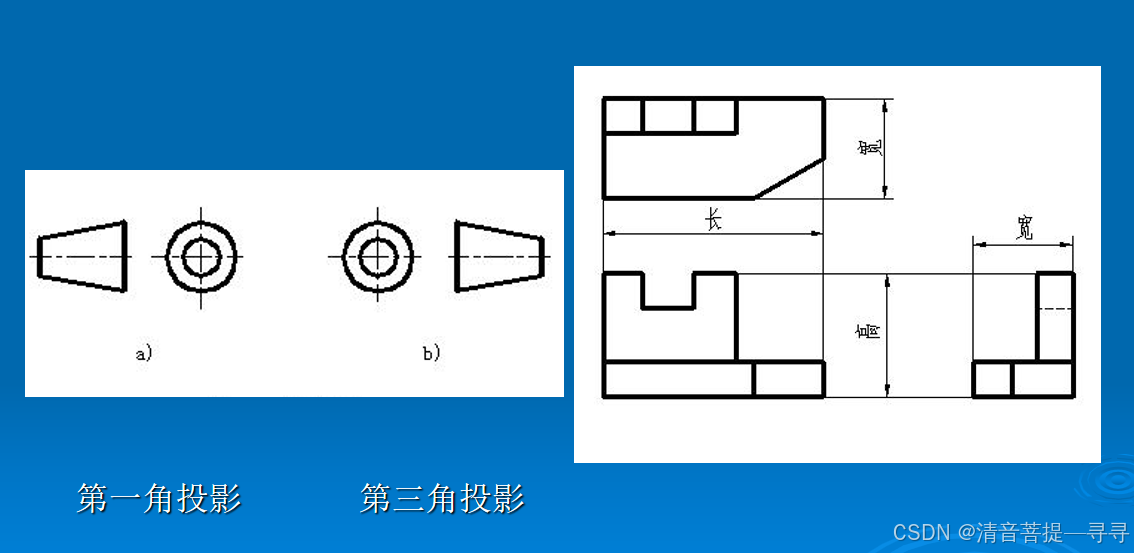

第一角投影是使机件处在投影面与观察者之间，而第三角投影是使投影面处在观察者与机件之间进行正投影，并假想投影面是透明的，观察者用视线在透明板上观察物体所得到的视图。

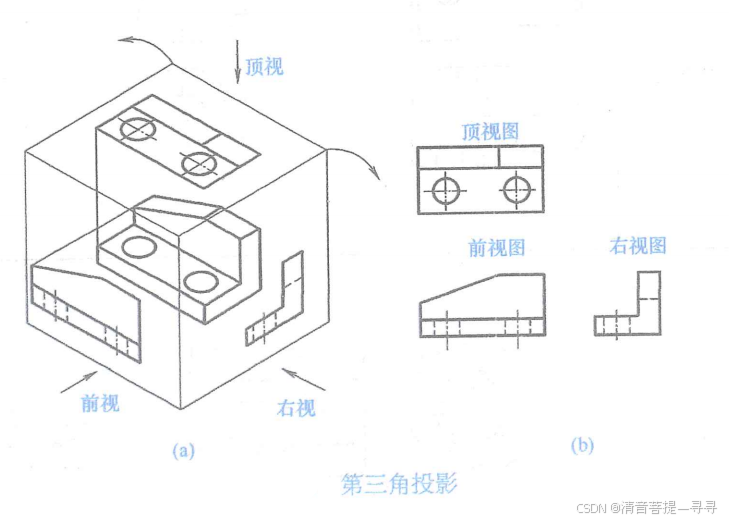

第三角投影法是将物体放在第三角内，投影面处在观察者与物体之间，把投影面假设看成是透明的，仍然采用正投影法，这样得到的视图称为第三角投影，这种方法称为第三角投影法或第三角画法。

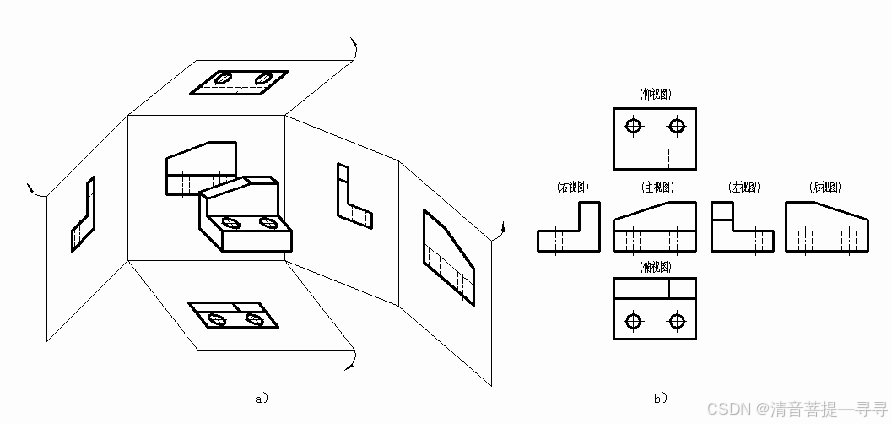

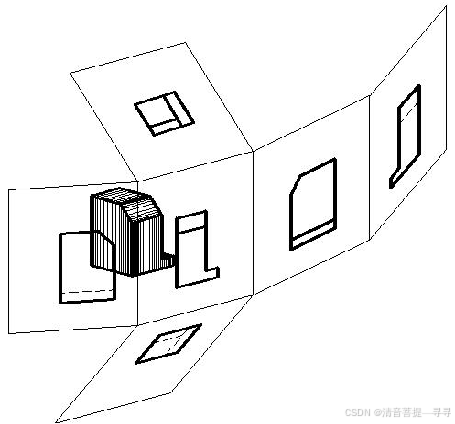

第三角画法的投影面展开时，正面保持不动，其余各投影面的展开方法及视图的配置。
