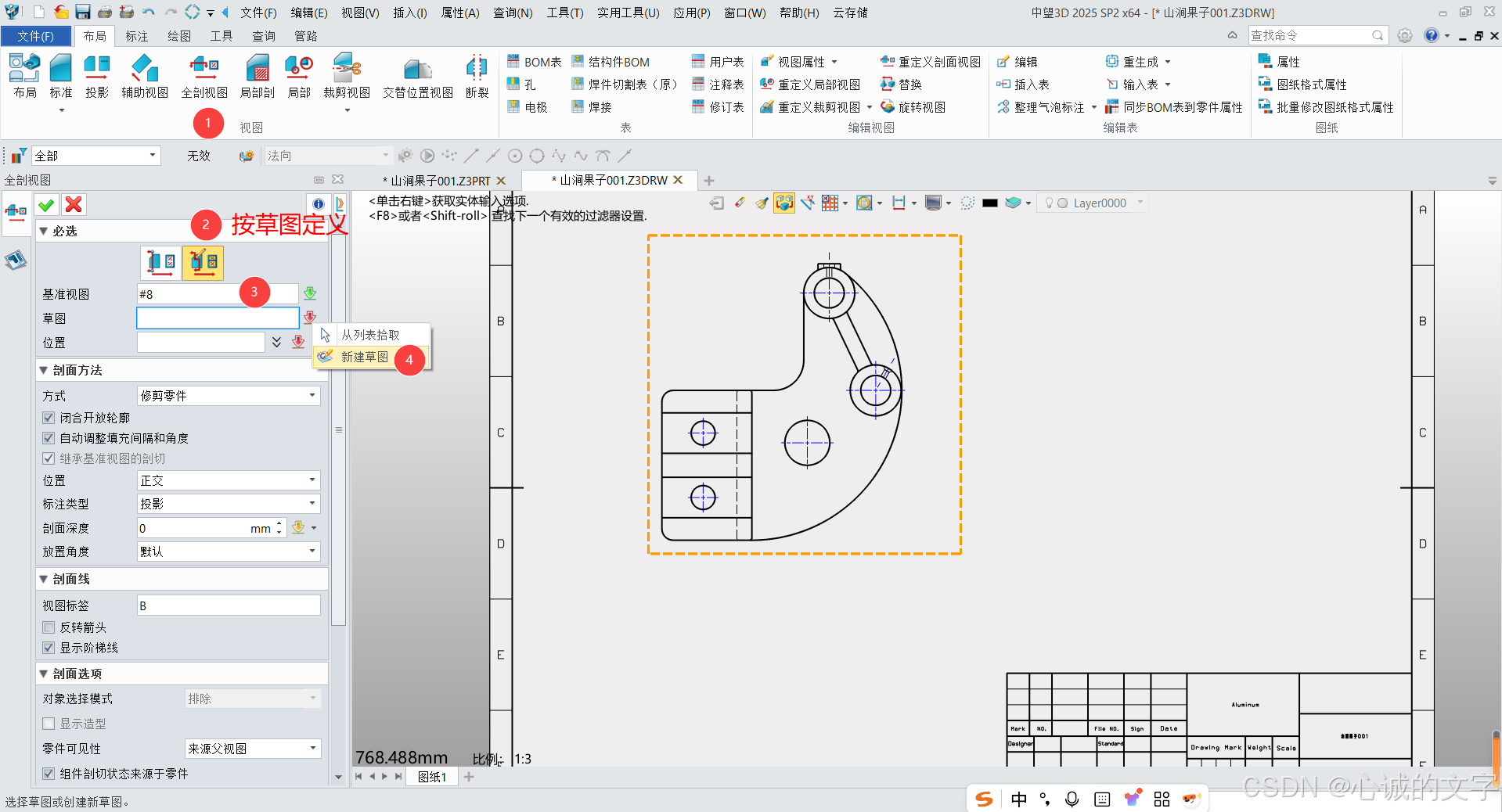

通过草图定义剖视图的剖切线是工程图设计的常用方法,因为草图能通过约束和尺寸的方式精确定位剖切区域。。
(1)A-A剖视图

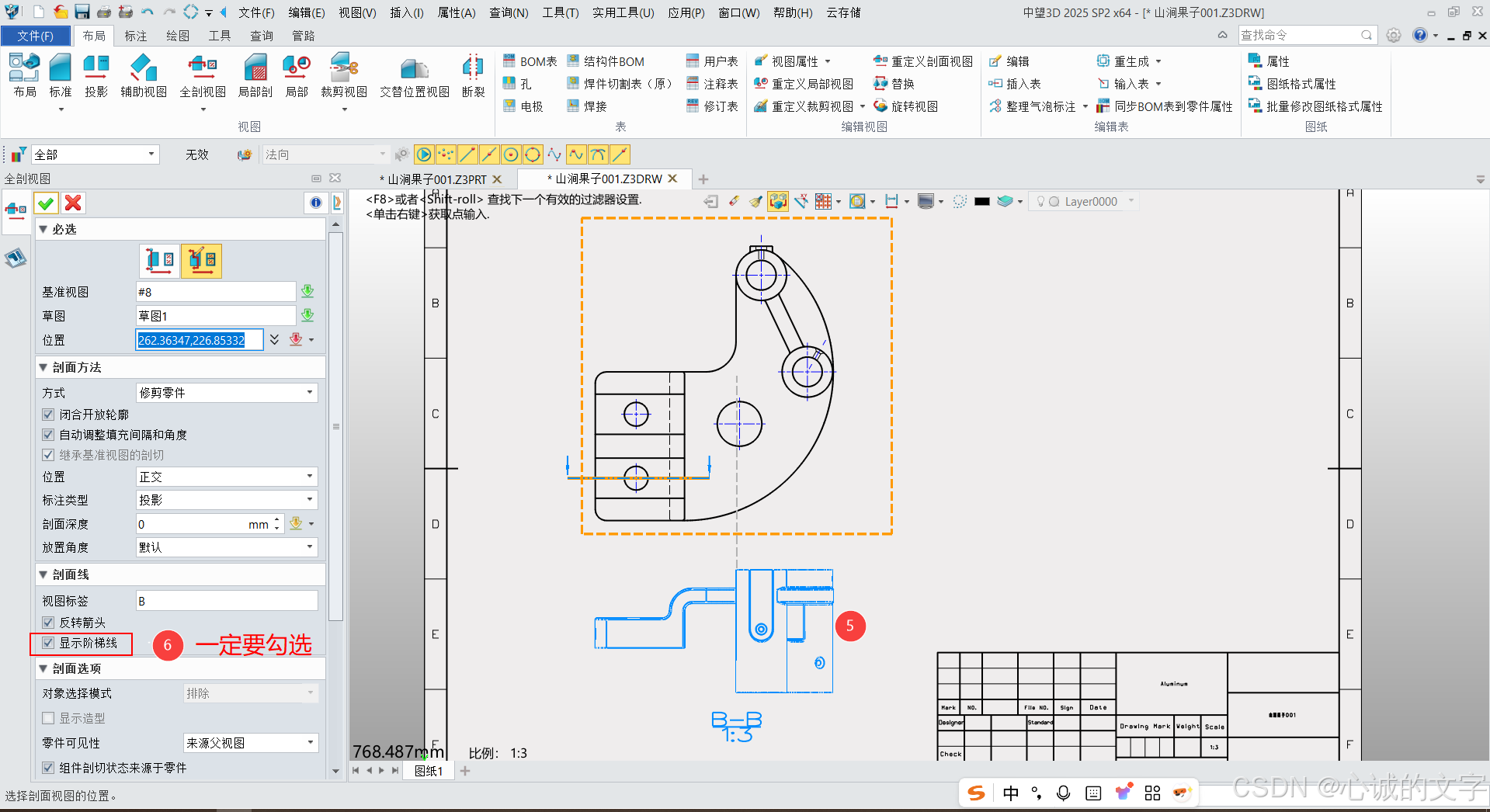

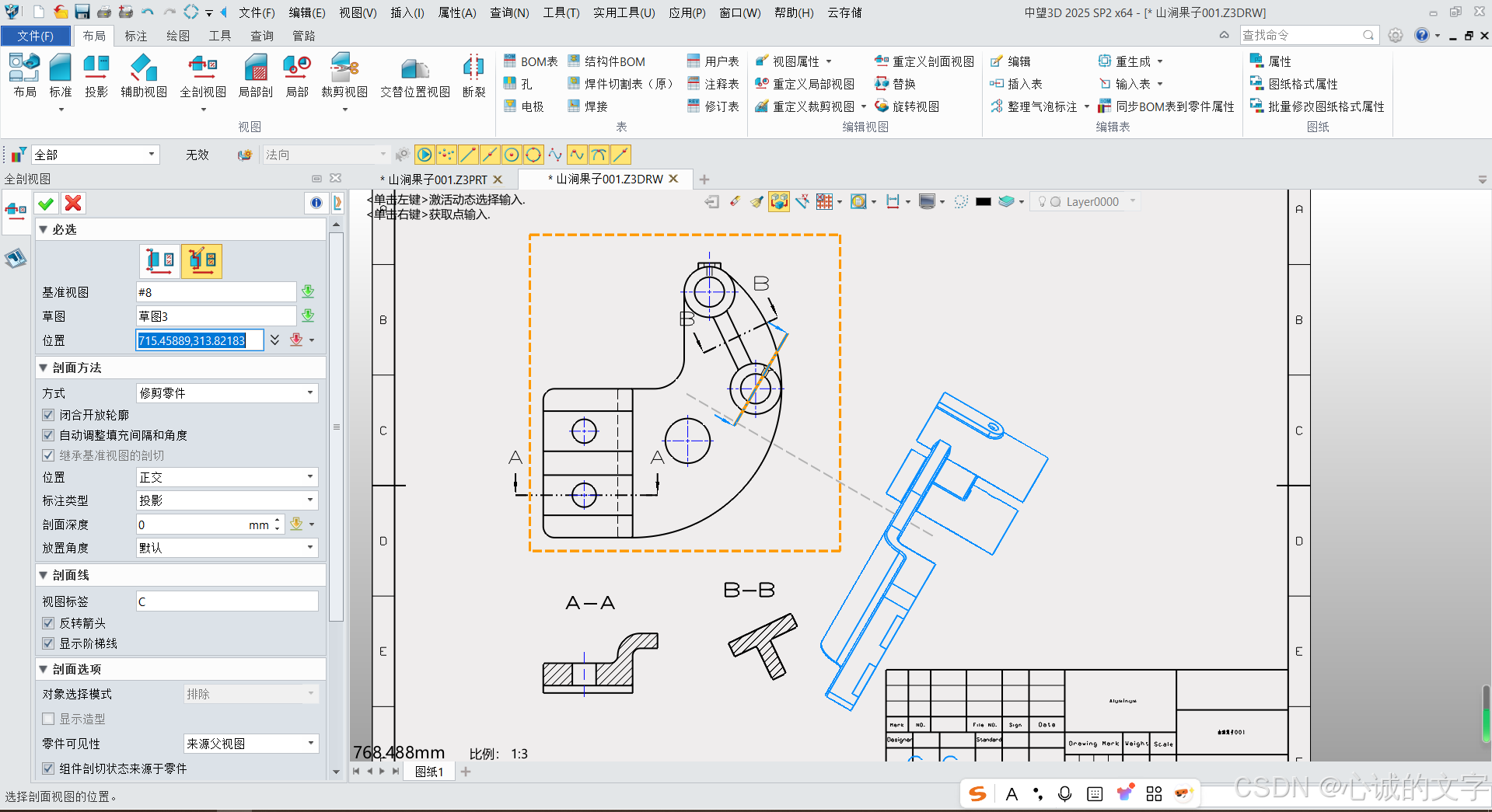

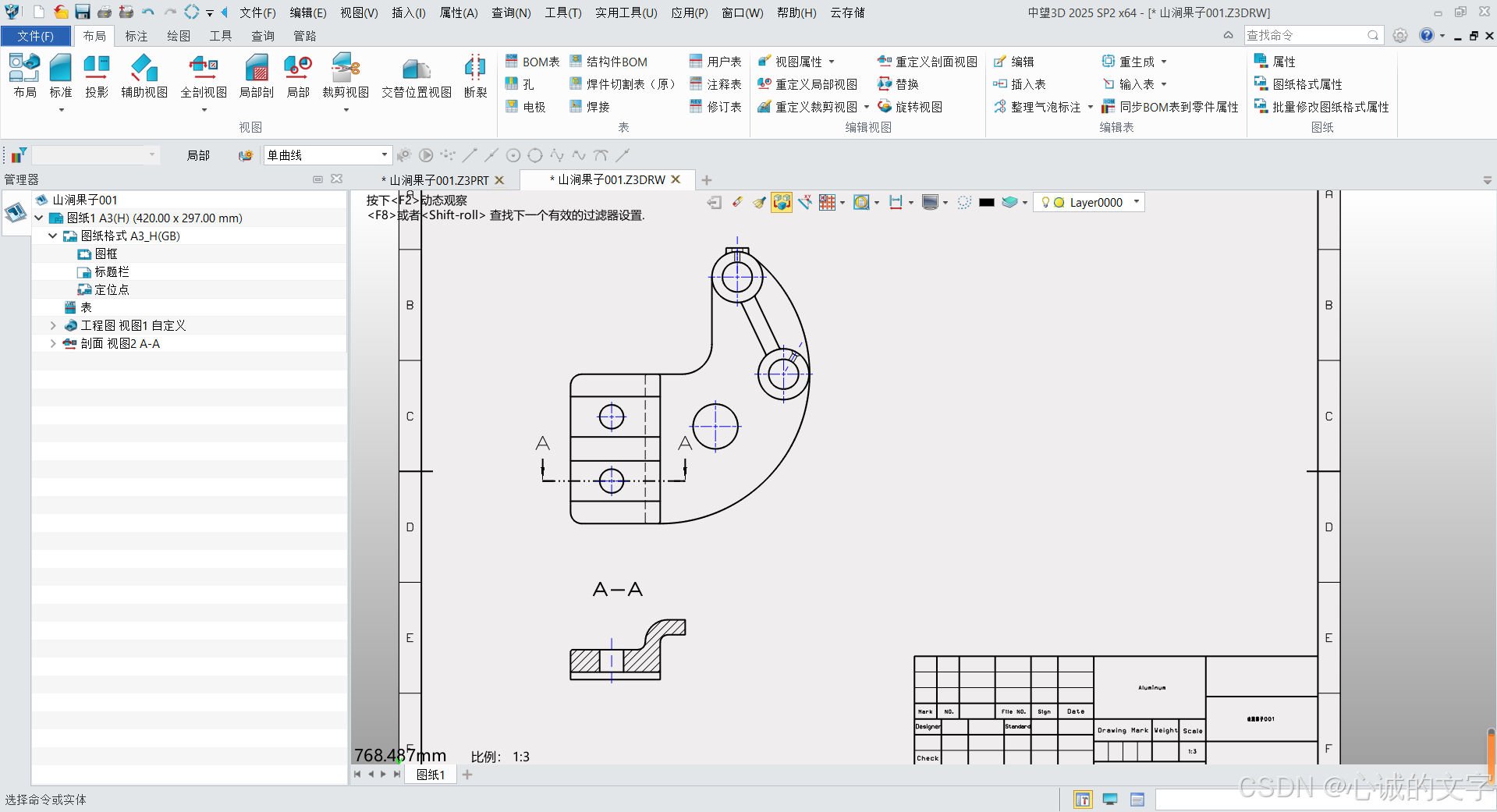

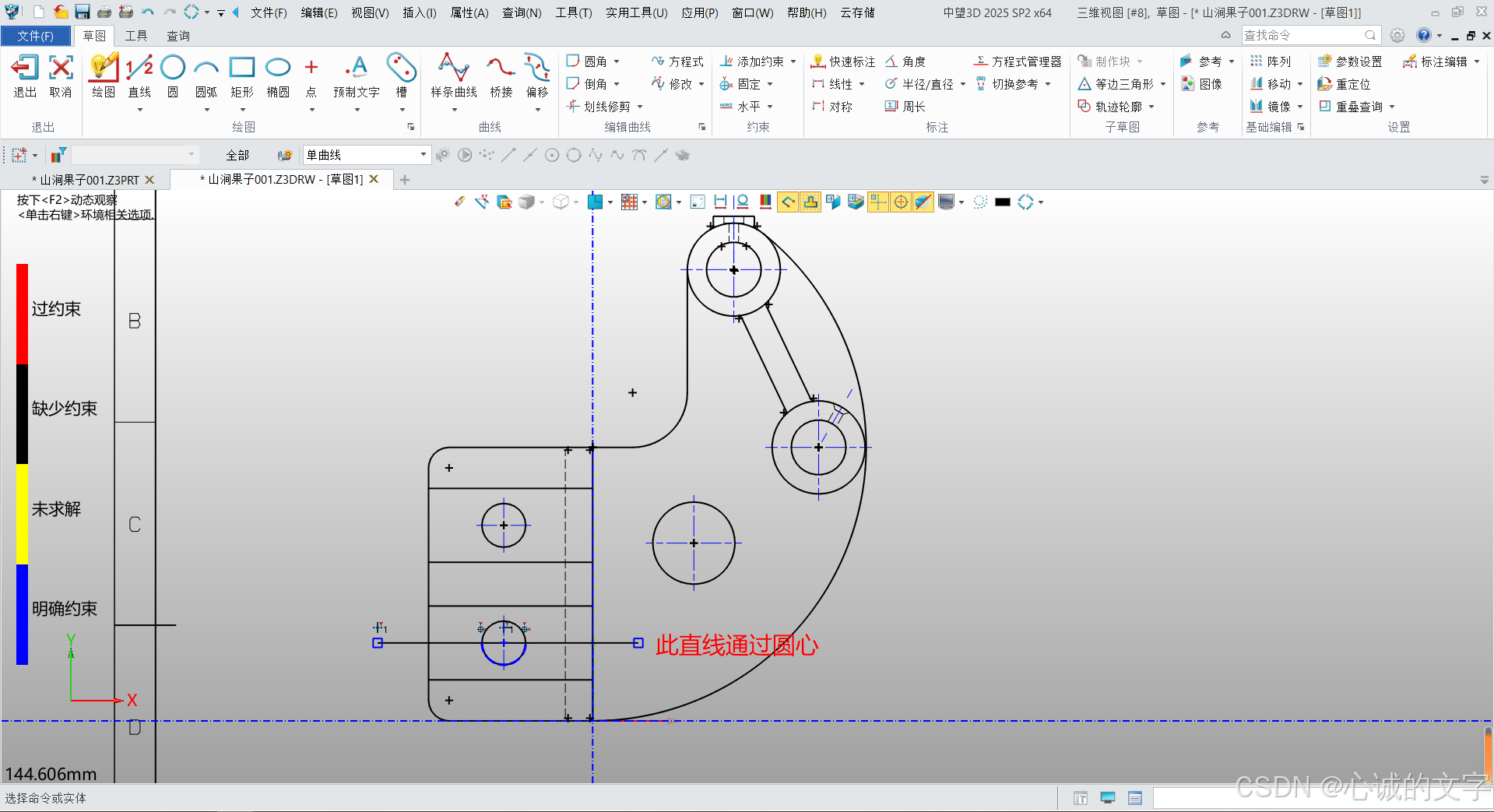

绘制剖切线,绘制如下图所示的直线作为剖切线(该直线穿过圆心)
(2)剖视图B-B

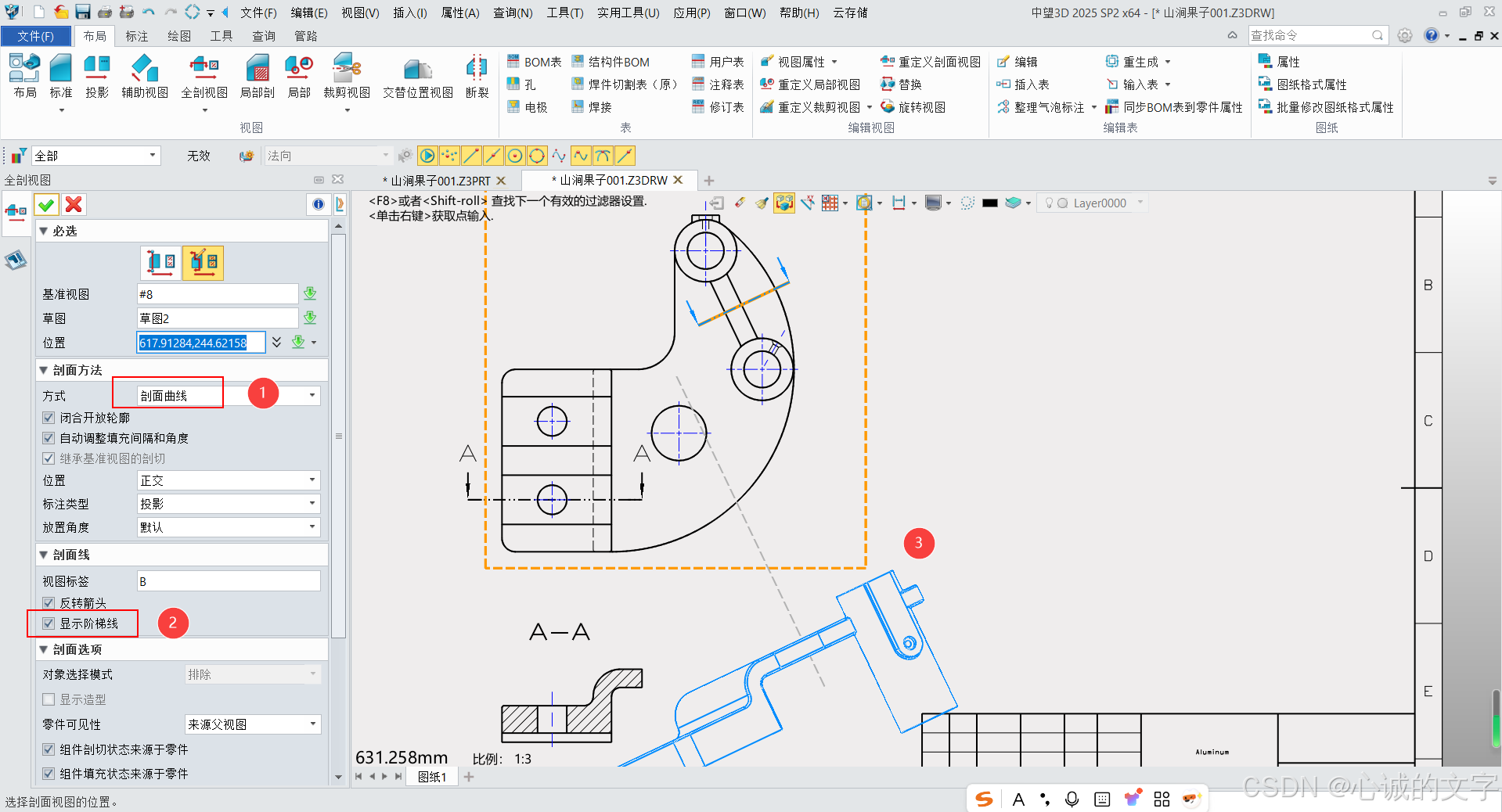

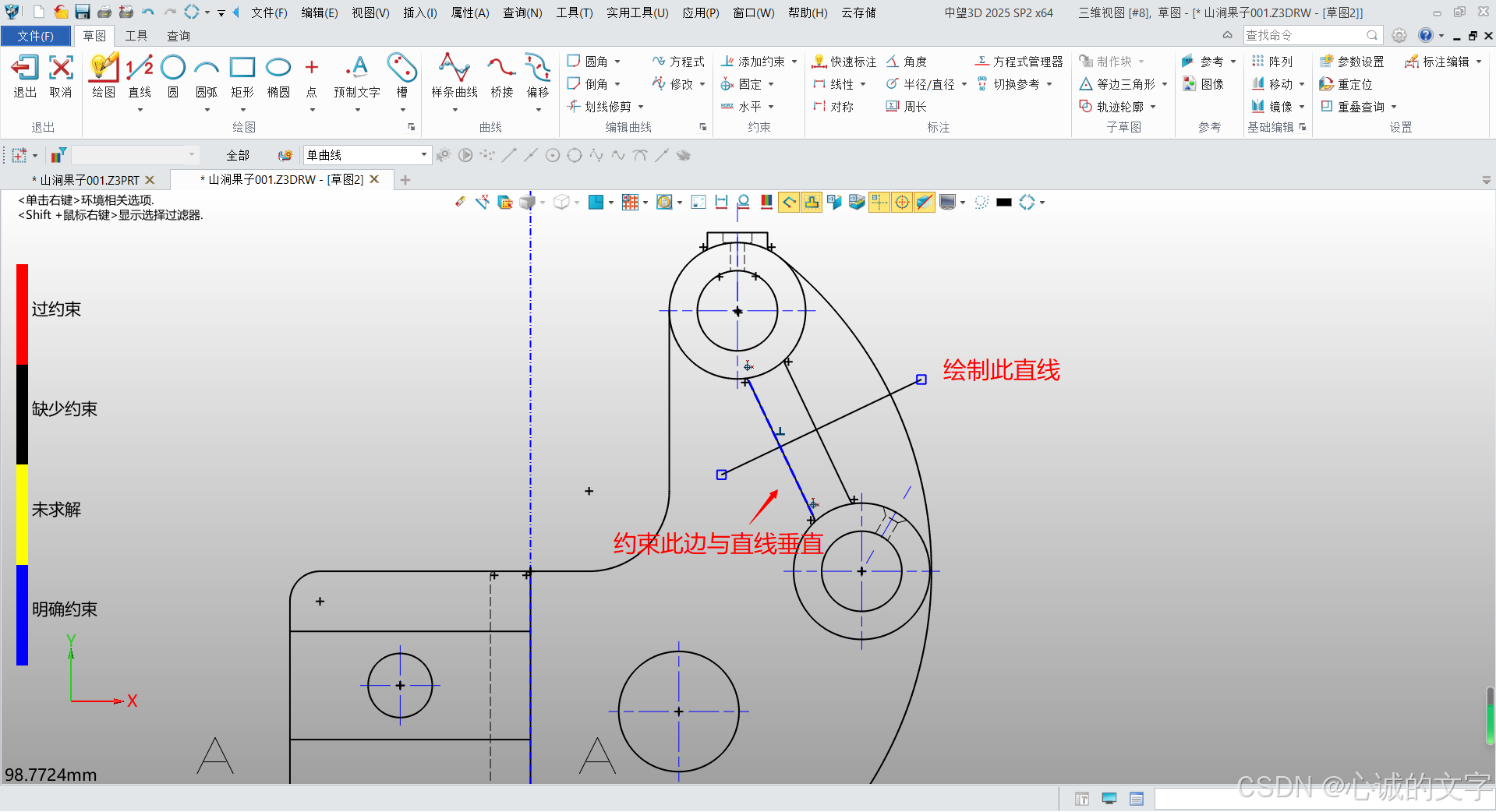

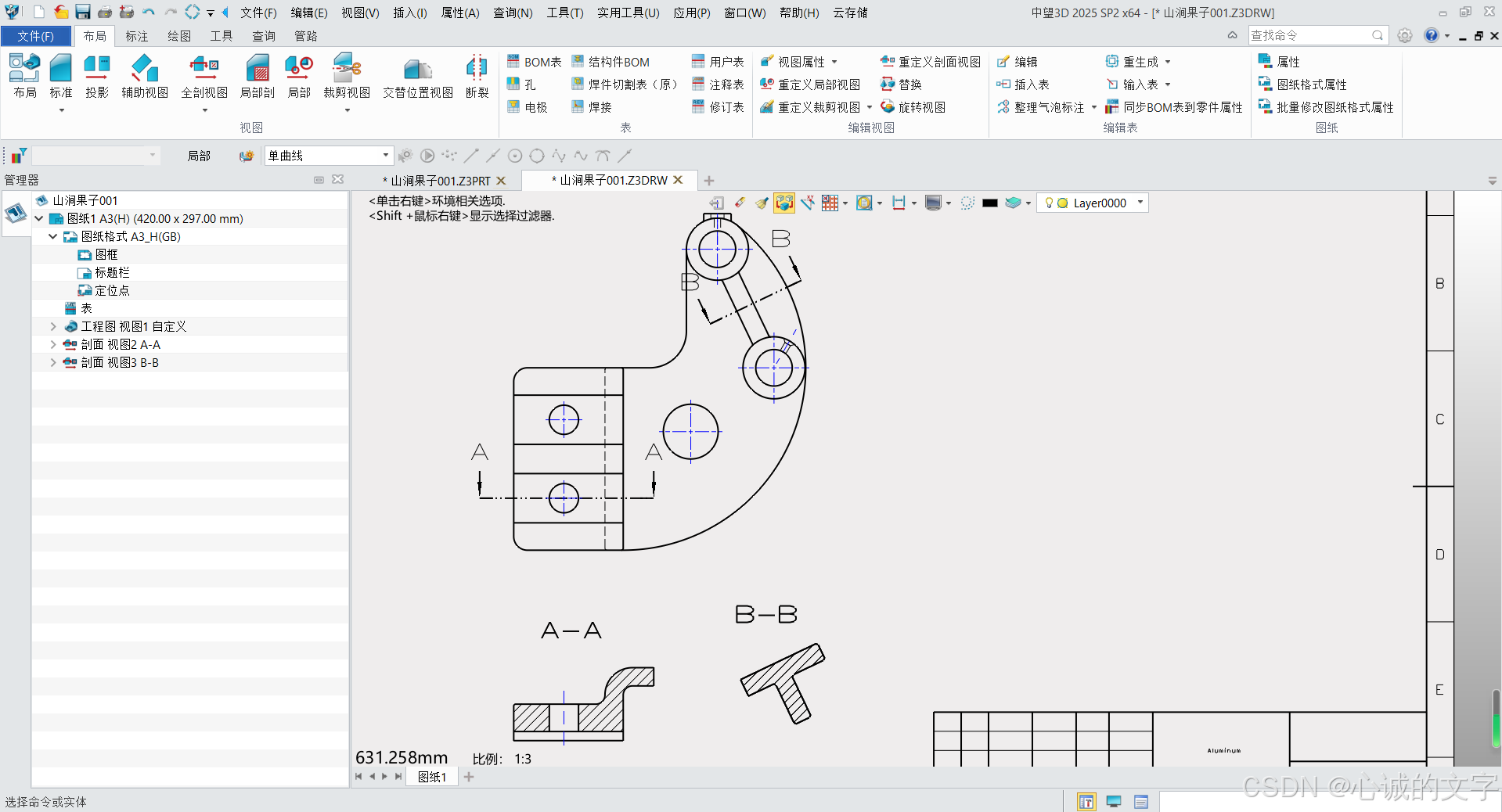

.绘制剖切线,如下图所示的直线,约束该直线与肋板的边线垂直。
(3)剖视图C-C

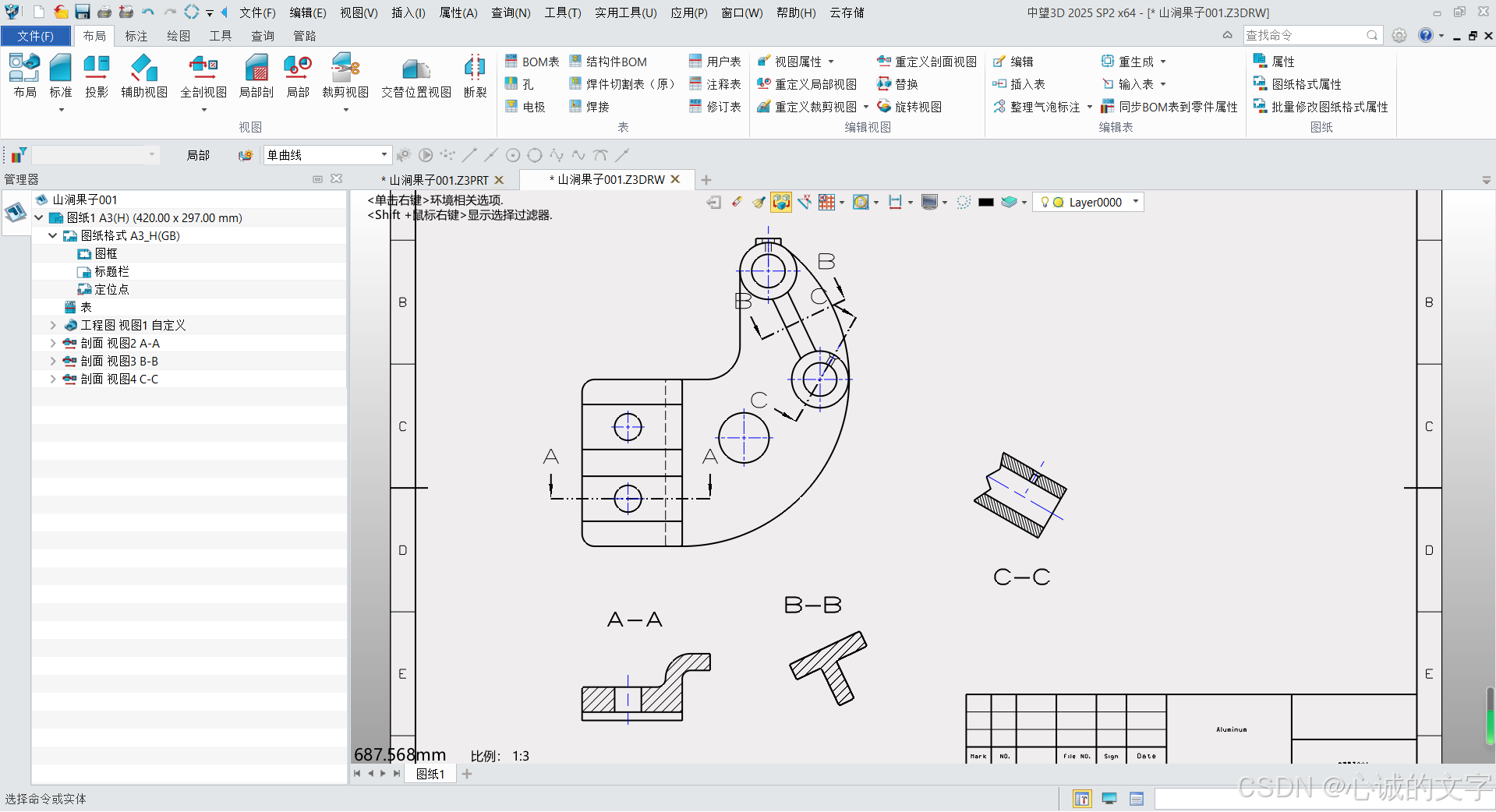

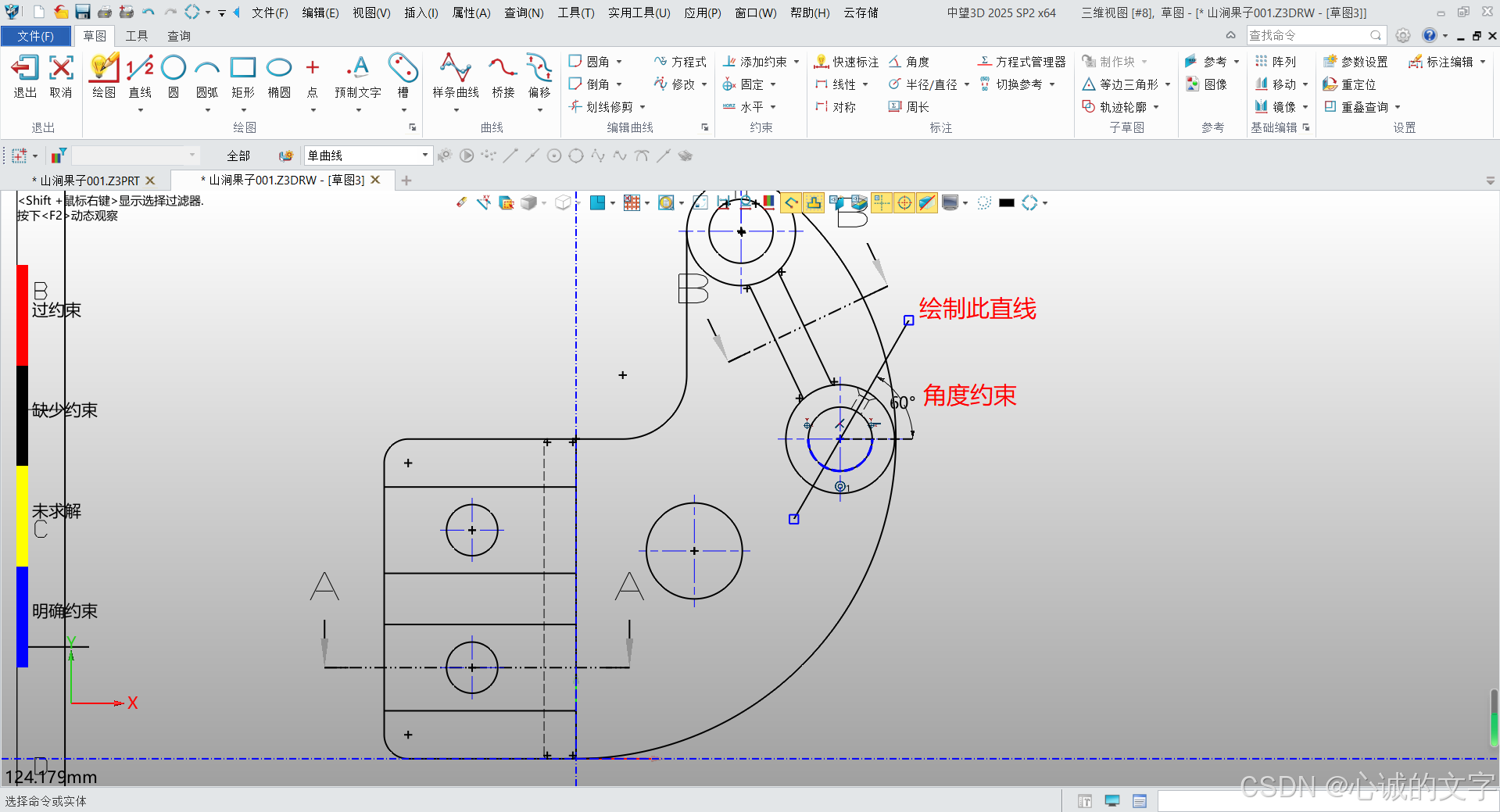

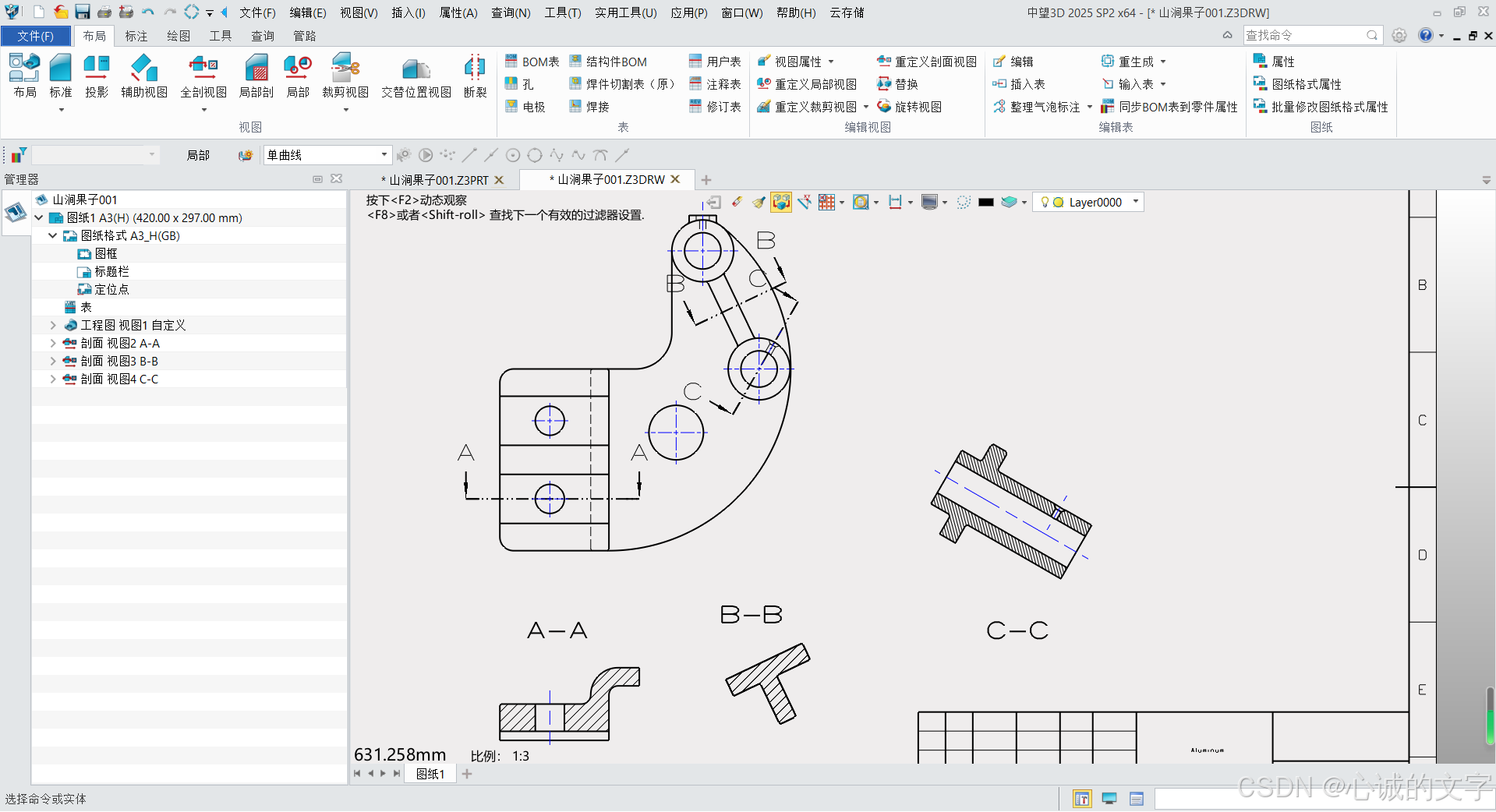

绘制剖切线,如下图所示的直线,捕捉该直线与圆心重合,并添加角度60度的尺寸约束。
