BUPT 计网实验二：网络层数据分组的捕获和解析

前期准备：下载Wireshark抓包软件，官网速度慢的话可以到这里下载 https://pc.qq.com/detail/9/detail_6909.html，一路next下来后打开软件，开始实验。

注：本文中只说明具体操作步骤，具体数据包分析没有涉及。欢迎讨论 : )

一、发送DHCP分组，捕获并分析格式

1、DHCP简介

    DHCP，动态主机配置协议，前身是BOOTP协议，是一个局域网的网络协议，使用UDP协议工作，常用的2个端口：67(DHCP server),68(DHCP client)。DHCP通常被用于局域网环境，主要作用是集中的管理、分配IP地址，使client动态的获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。简单来说，DHCP就是一个不需要账号密码登录的、自动给内网机器分配IP地址等信息的协议。

2、DHCP协议中的报文

• DHCP DISCOVER ：客户端开始DHCP过程发送的包，是DHCP协议的开始
• DHCP OFFER ：服务器接收到DHCP DISCOVER之后做出的响应，它包括了给予客户端的IP（yiaddr）、客户端的MAC地址、租约过期时间、服务器的识别符以及其他信息
• DHCP REQUEST ：客户端对于服务器发出的DHCP OFFER所做出的响应。在续约租期的时候同样会使用。
• DHCP ACK ：服务器在接收到客户端发来的DHCP REQUEST之后发出的成功确认的报文。在建立连接的时候，客户端在接收到这个报文之后才会确认分配给它的IP和其他信息可以被允许使用。
• DHCP NAK ：DHCP ACK的相反的报文，表示服务器拒绝了客户端的请求。
• DHCP RELEASE ：一般出现在客户端关机、下线等状况。这个报文将会使DHCP服务器释放发出此报文的客户端的IP地址
• DHCP INFORM ：客户端发出的向服务器请求一些信息的报文
• DHCP DECLINE :当客户端发现服务器分配的IP地址无法使用（如IP地址冲突时），将发出此报文，通知服务器禁止使用该IP地址。

3、DHCP的工作过程

1. Client端在局域网内发起一个DHCP Discover包，目的是想发现能够给它提供IP的DHCP Server。
2. 可用的DHCP Server接收到Discover包之后，通过发送DHCP Offer包给予Client端应答，意在告诉Client端它可以提供IP地址。
3. Client端接收到Offer包之后，发送DHCP Request包请求分配IP。
4. DHCP Server发送ACK数据包，确认信息。

4、实验步骤

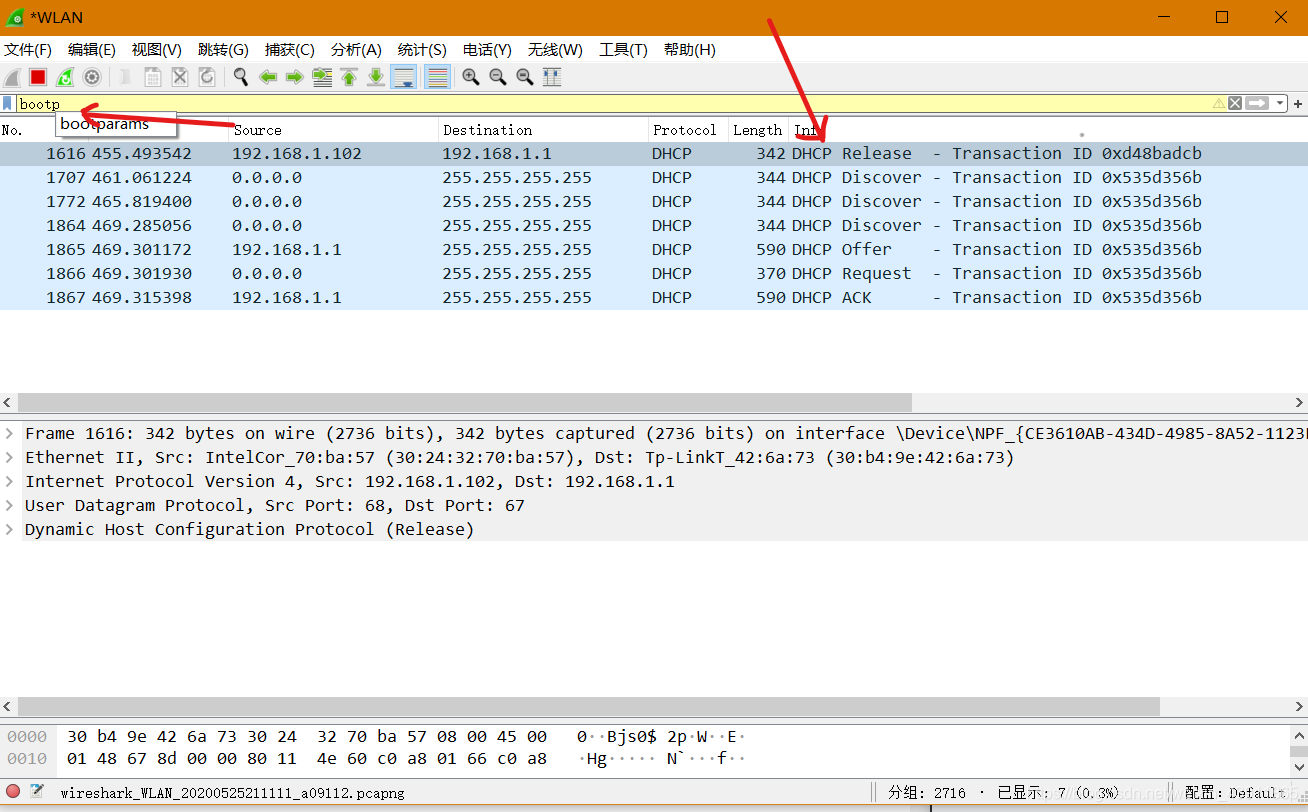

1.  打开Wireshark软件，在首页选择当前电脑所使用的接口（如WLAN），双击当前接口，弹出的页面中已经在不断的显示抓包的信息。在上方显示输入过滤器的条形窗口内输入bootp，使其只显示DHCP数据包。

2. 打开命令提示符窗口，输入ipconfig /release 断开网络连接；此时计算机中所有网卡都已断开，Wireshark中显示截获到一个DHCP Release数据包。

3. 继续在命令提示符窗口输入ipconfig /renew 请求网络连接；观察Wireshark中出现的新数据包，并依据DHCP工作过程进行数据包分析。



二、发送IP数据分组，捕获并分析格式

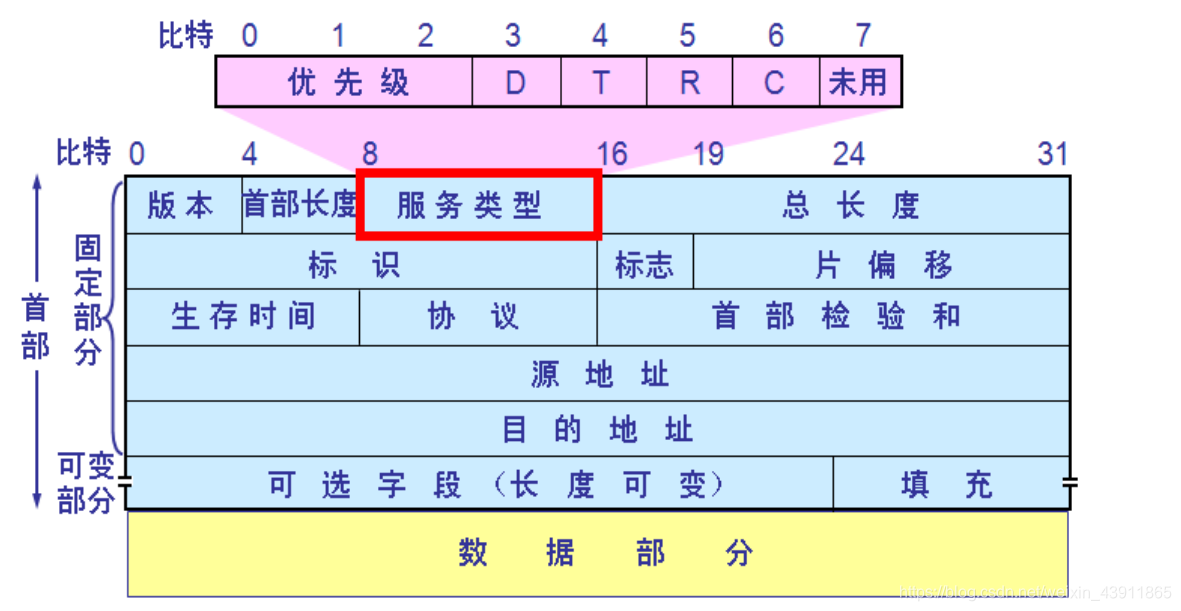

1、IP数据报报文格式

2、实验步骤

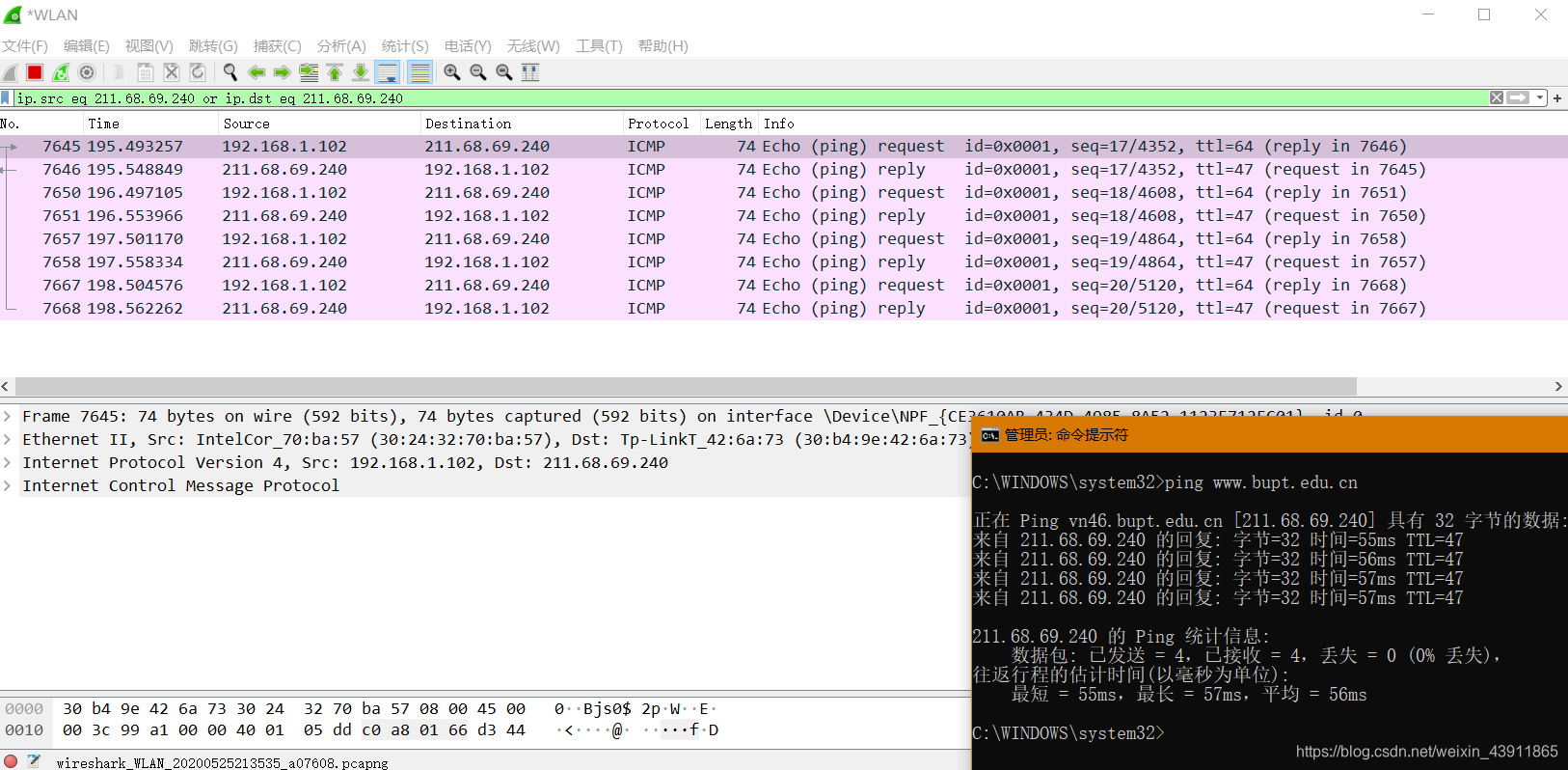

1. 打开Wireshark，开启抓包，在过滤器一栏输入 ip.src eq 你要Ping的目标IP地址 or ip.dst eq 你要Ping的目标IP地址（如www.bupt.edu.cn,则输入 ip.src eq 211.68.69.240 or ip.dst eq 211.68.69.240），用来过滤IP。
2. 命令提示符窗口输入 ping www.bupt.edu.cn,观察Wireshark中出现的新数据包，并分析数据包。



三、发送ICMP数据分组，捕获并分析格式

1、ICMP简介

       ICMP是“Internet Control Message Protocol”（Internet控制消息协议）的缩写，它是TCP/IP协议族的一个子协议。用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息尽管并不传输用户数据。可是对于用户数据的传递起着关键的数据。ICMP报文作为IP层数据报的数据，加上数据报的首部，组成数据报发送出去。ICMP报文的种类有两种，即ICMP差错报告报文和ICMP询问报文。

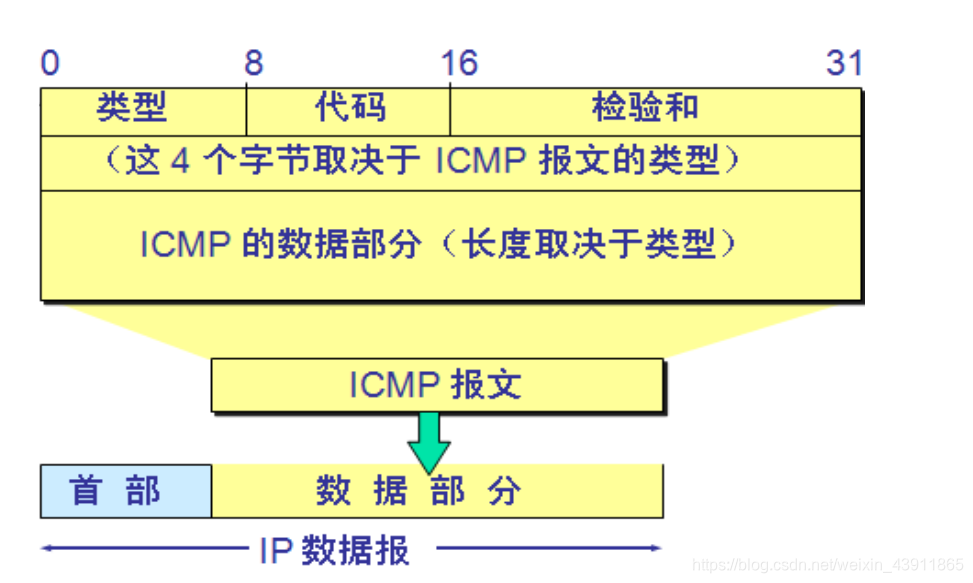

2、ICMP分组格式

3、实验步骤

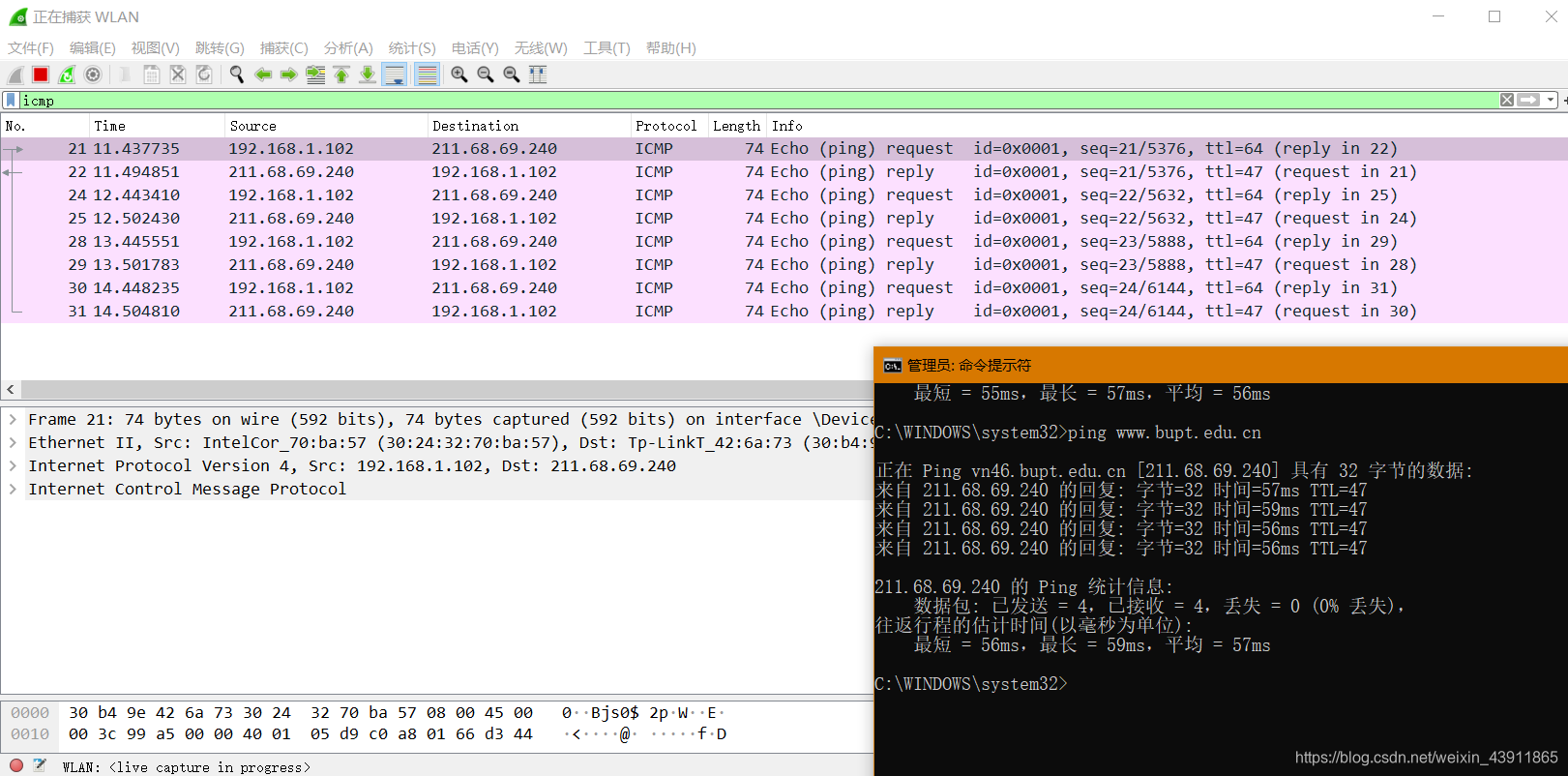

1. 打开Wireshark，开启抓包，在过滤器一栏输入 icmp，使其只显示ICMP协议。
2. 命令提示符窗口输入 ping www.bupt.edu.cn,观察Wireshark中出现的新数据包，并分析数据包。





四、发送8000字节的IP数据分组，捕获并分析格式

1、实验步骤

1. 打开Wireshark，开启抓包，在过滤器一栏输入 ip.src eq 你要Ping的目标IP地址 or ip.dst eq 你要Ping的目标IP地址（如www.bupt.edu.cn,则输入 ip.src eq 211.68.69.240 or ip.dst eq 211.68.69.240），用来过滤IP。

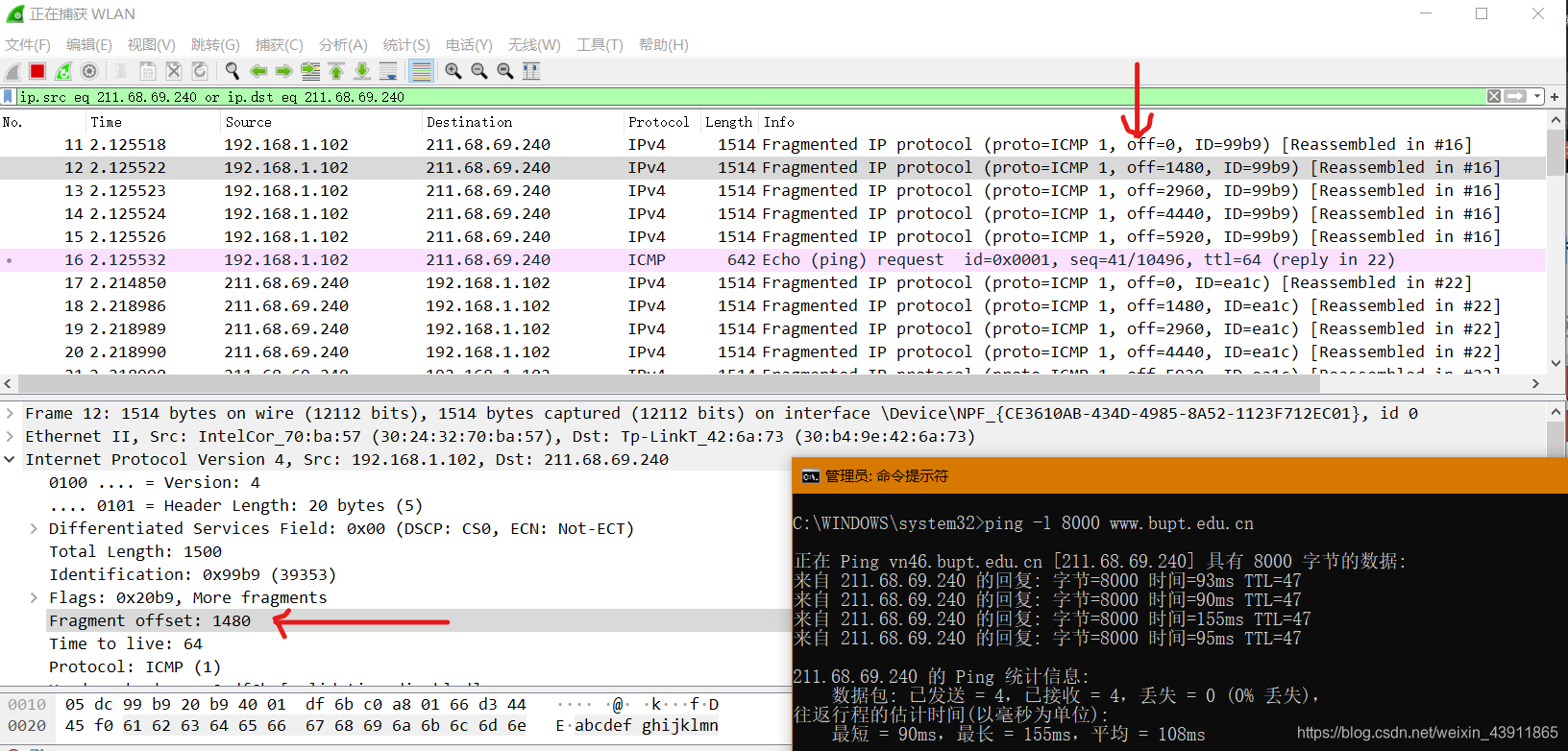

2. 命令提示符窗口输入 ping -l 8000 www.bupt.edu.cn（ping -l size ip 用来指定发送数据包的大小）,观察Wireshark中出现的新数据包，查看每个数据包的Fragment offset，分析所有分片的结构。
