McCabe度量法简介：

McCabe度量法，也称为环路复杂度度量，是一种评估程序逻辑复杂度的方法。它基于程序的控制流图（Control Flow Graph, CFG），通过计算图中的环路数量来评估程序的复杂性。

McCabe复杂性度量公式：

公式为 ( V(g) = m - n + 2 )，其中：

• ( m ) 代表图中的边数（包括决策点和路径）。
• ( n ) 代表图中的顶点数（包括决策点和开始/结束点）。

例题分析：

2016年上半年试题：

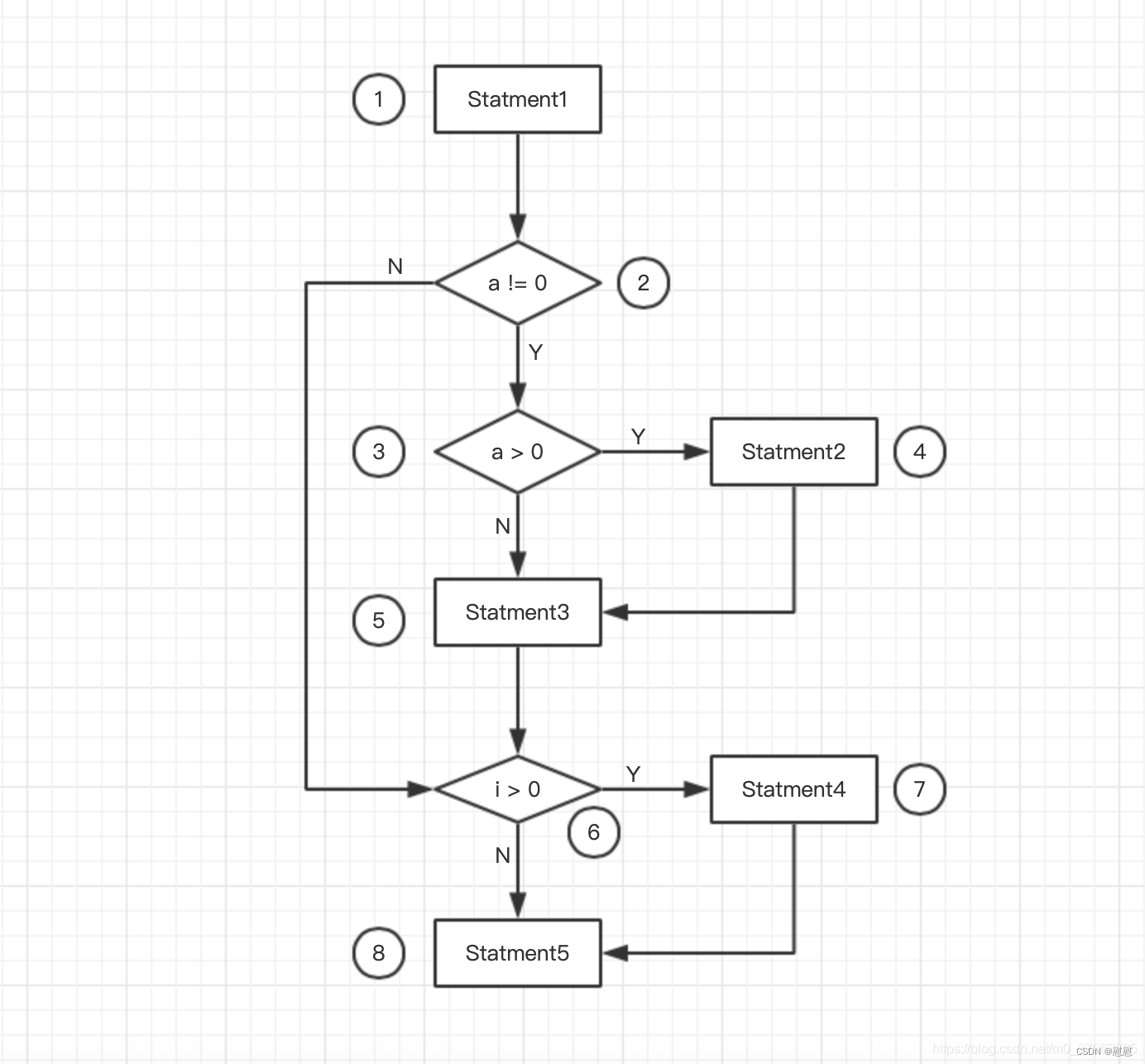

对下图所示流程图采用白盒测试方法进行测试，若要满足路径覆盖，则至少需要___个测试用例。采用McCabe度量法计算该程序对环路复杂性为___。

• 流程图分析：存在6条独立路径。
• 路径覆盖测试用例：至少需要6个测试用例来覆盖所有路径。
• McCabe环路复杂度计算：边数 ( m = 10 )，顶点数 ( n = 8 )，环路复杂度 ( V(g) = 10 - 8 + 2 = 4 )。

2015年上半年试题：

若采用白盒测试方法测试以下代码，并满足条件覆盖，则至少需要___个测试用例。采用McCabe度量法算出该程序的环路复杂性为___。

int find_max(int i, int j, int k){
    int max;
    if(i > j) {
        if(i > k){
           max = i;
        } else {
           max = k;
        }
    } else {
        if(j > k) {
            max = j;
        } else {
            max = k;
        }
    }
    return max;
}

先作图

• 代码分析：find_max 函数包含三个嵌套的决策点。
• 条件覆盖测试用例：至少需要4个测试用例来覆盖所有条件分支。
• 流程图绘制：根据代码绘制流程图，确定边数和顶点数。
• McCabe环路复杂度计算：边数 ( m = 9 )，顶点数 ( n = 7 )，环路复杂度 ( V(g) = 9 - 7 + 2 = 4 )。

环形复杂度的其他计算方法：

1. 区域数：流图中的区域数等于环形复杂度。
2. 边数与顶点数：流图 ( G ) 的环形复杂度 ( V(G) = E - N + 2 )，其中 ( E ) 是流图中边的条数，( N ) 是结点数。
3. 判定结点数：流图 ( G ) 的环形复杂度 ( V(G) = P + 1 )，其中 ( P ) 是流图中判定结点的数目。

结论：

McCabe度量法提供了一种量化程序逻辑复杂度的方法，有助于评估程序的可维护性和潜在的错误风险。通过计算环路复杂度，开发者可以更好地理解程序结构，并采取相应的重构措施以提高代码质量。在软件测试中，了解环路复杂度有助于设计更有效的测试用例，确保程序的各个部分都经过充分测试。
