架构设计（异地多活）

---

架构设计（异地多活）

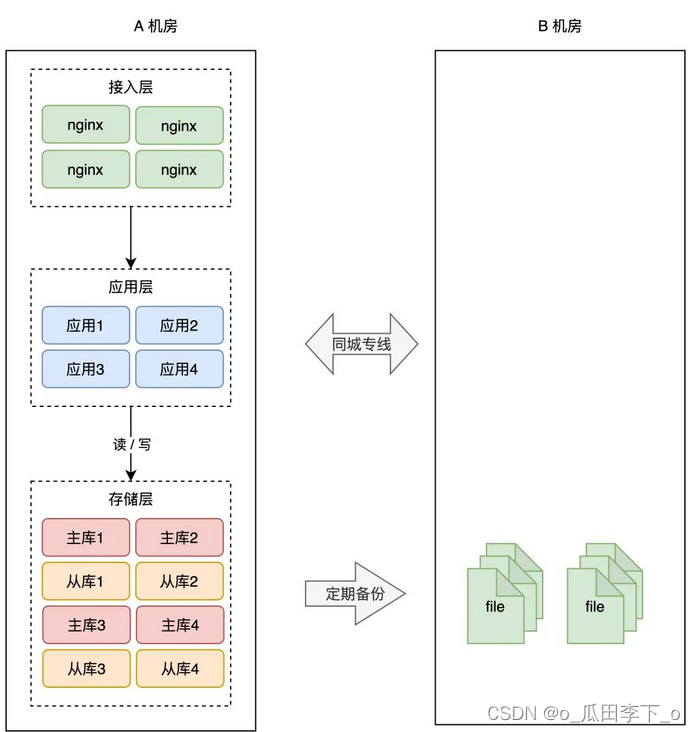

同城灾备



同城灾备：同一个城市不同地方部署多个机房，一个机房对外服务，另一个机房备份数据

同城冷备：a机房对外服务，b机房定时备份数据

同城热备：a机房对外服务，b机房实时备份数据



同城冷备：定时备份数据库文件，如果来不及备份，数据存在丢失风险





同城热备：实时备份数据库文件，相比冷备，数据不存在丢失风险









同城双活



同城双活

# 解决单点故障
同城灾备：只是备份了数据，当提供服务的机房故障后，服务不可用，存在单点故障；
同城双活：另外一个机房除了备份数据，也可处理部分流量，
         当一个机房故障后，另一个机房可继续提供服务

# b机房分流
b机房部署接入层、应用层，使用DNS负载均衡将部分流量切换到b机房；

# 数据库
a机房：所有的写入数据操作在a机房执行，a机房本地也做备份
b机房：数据库为从库，实时同步a机房数据，
      当a机房故障后，b机房数据库转换为主库









两地三中心



两地三中心

同城双活：在某城市部署两个机房，同城双活，对外提供服务
异地数据备份：在异地部署机房(位置相距1000km以上)，定期做数据备份，防止数据丢失









异地多活



异地多活

# 同城双活问题
当城市大面积停电、地震、火灾发生时，可能导致同一个城市的两个机房都不可用；
将机房部署在相距较远(距离1000km以上)的两个城市，同时对外服务，就可规避这个问题

# 延时问题处理
如果另一个机房都是从库，由于距离较长，数据同步会存在比较大的延时
将另一个机房也做主从部署，两个机房之间定时同步数据(需要使用中间件同步)

# 数据同步问题
如果用户写入同一条数据，一次在a机房，另一次在b机房，
数据同步的时候先后顺序很难区分，容易导致数据冲突，
可在DNS后接入路由层，将流量按照异地规则分流，避免数据冲突

# 路由层流量分流
根据用户分流：部分用户固定转发到a机房、部分用户固定转发到b机房
根据业务分流：a机房固定处理某些业务，b机房固定处理另一部分业务，需要注意业务的跨机房调用问题
根据距离分流：靠近a机房近的用户分到a机房，靠近b机房近的分到b机房
