[学习笔记]使用机器学习和深度学习处理信号基础知识

最新推荐文章于 2025-02-10 19:50:00 发布
最新推荐文章于 2025-02-10 19:50:00 发布
阅读量6.6k 收藏 136
点赞数 14
分类专栏： 信号处理 matlab 文章标签： 信号处理 matlab 机器学习 人工智能
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43935696/article/details/107753531
版权

目录

参考学习：Signal Generation and Preprocessing
本人只是为了了解信号处理的基础知识而做的学习笔记，涉及深度可能不够，有理解错误的地方请大胆指出，感激不尽

一、信号生成和预处理

（一）信号生成

从数据中去除噪声、离群值和乱真内容。增强信号以对其可视化并发现模式。更改信号的采样率，或者使不规则采样信号或带缺失数据信号的采样率趋于恒定。为仿真和算法测试生成脉冲信号和 chirp 等合成信号。主要分为以下几个步骤

1.创建波形

创建波形的各个函数

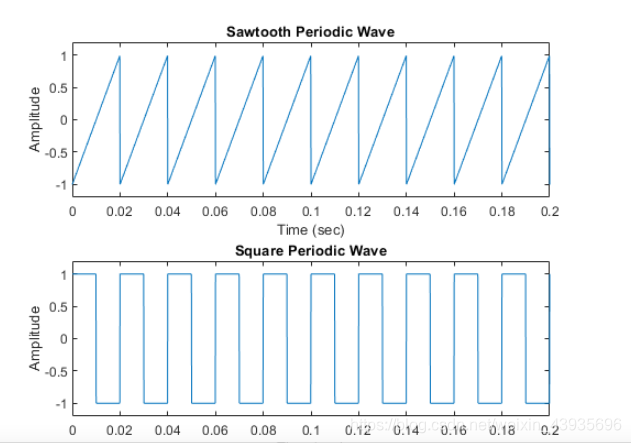

1.1周期波形Periodic Waveforms
  • sawtooth(T) 锯齿或三角波
  • quare(T)函数产生一个2*pi为周期的方波
    在这里插入图片描述

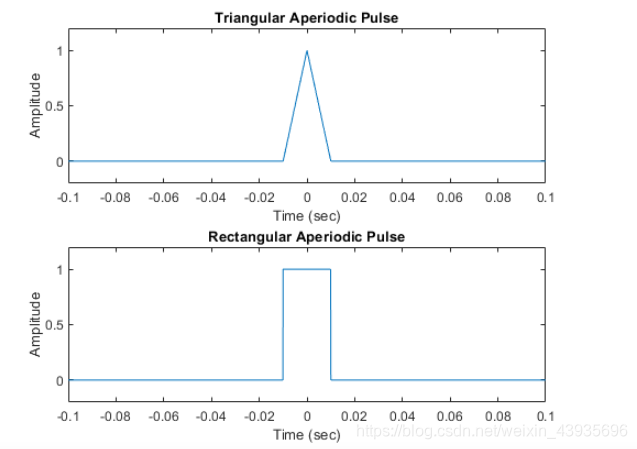

1.2 非周期波形Aperiodic Waveforms

在这里插入图片描述

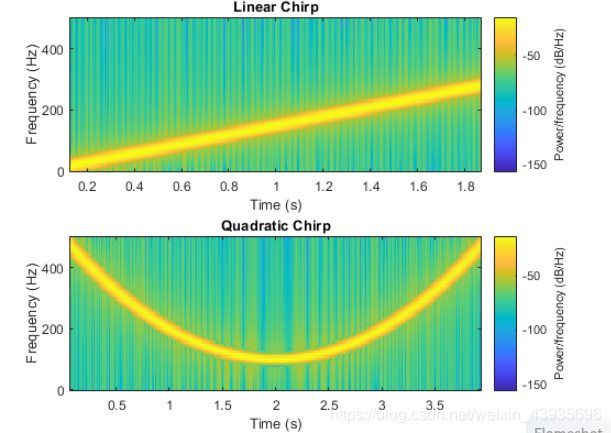

1.3 扫频波形Swept-Frequency Waveforms

在这里插入图片描述

1.4 脉冲序列Pulse Trains
[Y=pulstran (t,d,@func,w,b)函数](https://blog.csdn.net/wwjra/article/details/7728892#commentBox)
+ 其中t为时间轴 + d为采样间隔，可以是两列，第一列对应偏移量，第二列对应增益量,说白了定义就是第一列定义产生每个波形的位置，第二列定义波形的高度 + w是每个波形的宽度 + b表示是每个波形高度对应X轴上下比例，0.5表示上下一样大，0.8表示上部分高度和下部分高度成0.8的比例 + fun表示指定了脉冲串的形状，包括： 高斯调制正弦信号：gauspuls 非周期的矩形信号：rectpuls 非周期的三角信号：tripuls ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200802225550633.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkzNTY5Ng==,size_16,color_FFFFFF,t_70#pic_center)

（二）信号预处理

1. 平滑去噪

  • 从信号中去除不需要的峰值、趋势和离群值。使用 Savitzky-Golay 滤波器、移动平均值、移动中位数、线性回归或二次回归对信号进行平滑处理。
1.1 去峰值
1.2 离群值
  • filloutliers 检测并替换数据中的离群值
  • isoutlier 查找数据中的离群值
1.3 去趋势remove trend

参考学习：对数据去趋势

  • 信号的基线发生了偏移，有的是线性偏移，有的是非线性偏移，处理方式不一样
    在这里插入图片描述

  • 线性的处理，使用函数detrend

dt_ecgl = detrend(ecgl);
  • 非线性的，对信号进行低阶多项式拟合并减去它
opol = 6;%多项式为6阶
[p,s,mu] = polyfit(t,ecgnl,opol);
f_y = polyval(p,t,[],mu);
dt_ecgnl = ecgnl - f_y;

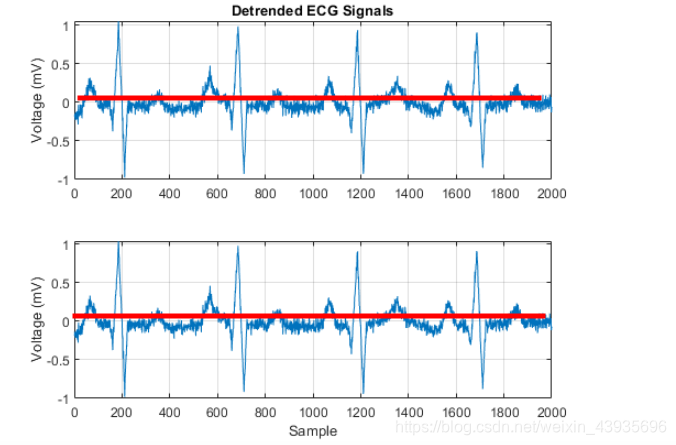

处理后
在这里插入图片描述

  • 案例执行：openExample(‘signal/RemoveInstrumentDriftFromMeasurementsExample’)

2. 重采样

  • 重采样分为上采样和下采样，下采样时需要对信号进行抽取，上采样时需要对信号进行插值
  • 减少抽样率以去掉过多数据的过程称为信号的抽取(decimatim )”，增加抽样率以增加数据的过程称为信号的“插值(interpolation)。
  • resample 函数将序列的采样率更改为与原始采样率成一定比例的采样率
  • 信号重采样的函数
2.1 重采样的函数
  • 应用带重采样的 FIR 滤波器
    upfirdn
  • 三次样条插值
    spline
  • 抽取
    decimate
  • 插值
    interp
  • 其他一维插值
    interp1
  • 以新采样率重采样
    resample

二、测量和特征提取

（一）测量和提取的因子

1. 描述性统计量

  • 峰值
  • RMS 水平
  • 峰间幅值
  • 波峰因子
  • 动态时间畸变
  • CUSUM 控制图
  • 编辑距离

2. 脉冲和转换指标

  • 上升时间
  • 下降时间
  • 压摆率
  • 过冲就
  • 欠冲
  • 稳定时间
  • 脉冲宽度
  • 占空比

3. 频谱测量

  • 通道功率
  • 带宽
  • 均值频率
  • 中位数频率
  • 谐波失真

三、相关性和卷积

（一）目的

利用相关性和卷积函数，用于检测信号相似性。确定周期性，找到隐藏在长数据记录中的感兴趣的信号，并测量信号之间的延迟以同步它们

（二）常见应用

  • 在测量中找到信号
    确定一个信号是否与一段较长的噪声数据流相匹配。
  • 对齐两个简单信号
    学会使用互相关来对齐不同长度的信号。
  • 将信号与不同开始时间对齐
    同步不同传感器在不同时刻采集的数据。
  • 使用互相关性对齐信号
    使用互相关性融合异步数据。
  • 使用自相关求周期性
    验证含噪信号中是否存在周期，并确定其持续时间。
  • 回波抵消
    使用自相关来过滤语音记录中的回声

（三）互相关和自相关概念

1. 互相关

互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度

2. 自相关

自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度

（四）信号的卷积

1. 作用

  • 提供一种方便的频域处理方式
  • 简单的应用就是频域滤波

2. 原理

  • 输出函数是输入函数和系统函数的卷积
  • 一个函数（如：单位响应）在另一个函数（如：输入信号）上的加权叠加
  • 对于线性时不变系统，如果知道该系统的单位响应，那么将单位响应和输入信号求卷积，就相当于把输入信号的各个时间点的单位响应 加权叠加，就直接得到了输出信号。

四、数字和模拟滤波器

（一）数字滤波器设计

1. IIR滤波器

Finite impulse response filters， 有限脉冲响应滤波

1.1 与 FIR 滤波器的比较

优点： 要满足同一组设定，它的滤波器阶数通常远远低于 FIR 滤波器

1.2 IIR分类

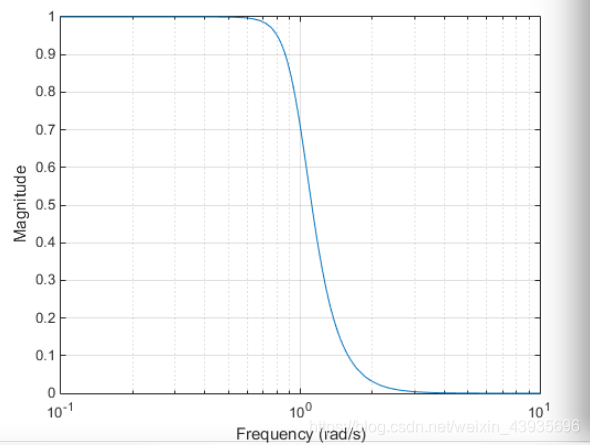

  • Butterworth 滤波器
    在这里插入图片描述

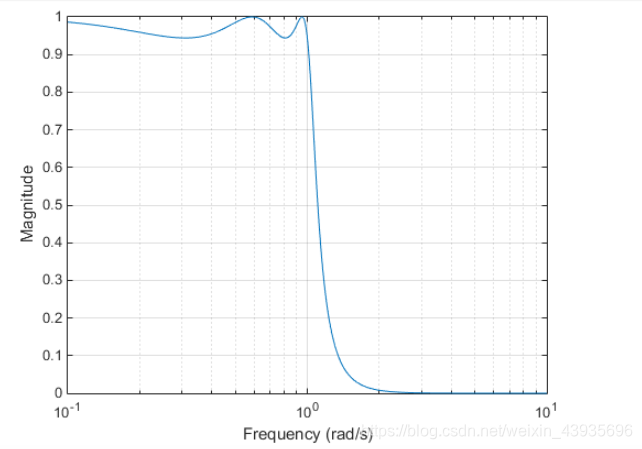

  • Chebyshev I 类滤波器
    在这里插入图片描述

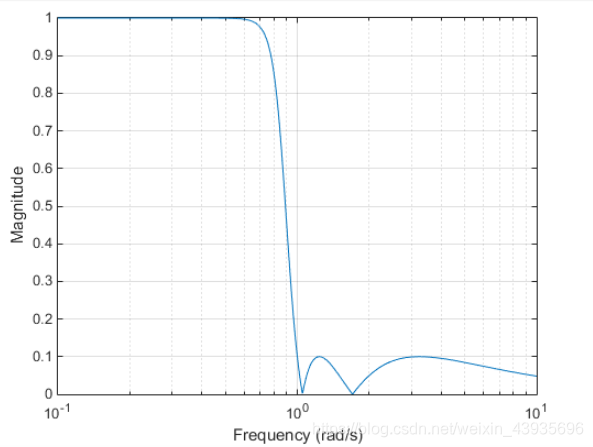

  • Chebyshev II 类滤波器
    在这里插入图片描述

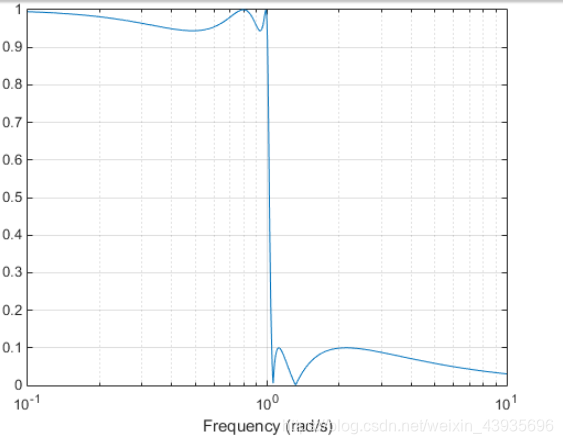

  • 椭圆滤波器
    在这里插入图片描述

2. FIR滤波器

Infinite impulse response filters，无限脉冲响应滤波器

2.1 与IIR滤波器比较

优点：

  • 它们可以具有精确的线性相位。
  • 它们始终稳定。
  • 设计方法通常是线性的。
  • 它们可以在硬件中高效实现。
  • 滤波器启动瞬态具有有限持续时间。
2.2 滤波器设计方法
  • 加窗
    对指定的矩形滤波器的截断傅里叶逆变换应用加窗
  • 多频带（包含过渡带）
    对频率范围的子带使用等波纹或最小二乘方法
  • 约束最小二乘
    根据最大误差约束，在整个频率范围内最小化平方积分误差
  • 任意响应
    任意响应，包括非线性相位和复滤波器
  • 升余弦
    具有平滑正弦转换的低通响应

（二）数字滤波器分析(未学习)

（三）数字滤波(未学习)

（四）多采样率信号处理(未学习)

（五）模拟滤波器(未学习)

五、变换(未学习)

六、频谱分析(未学习)

七、时频分析(未学习)

八、信号建模(未学习)

九、振动分析(未学习)

十、深度学习处理信号

（一）需要做的任务

  • 信号标注
  • 特征工程
  • 数据集生成

（二）信号处理用到的函数

1. 标注函数

  • labeledSignalSet
    创建标记信号集
  • signalLabelDefinition
    创建信号标签定义

2. 数据存储函数

  • signalDatastore 用于收集信号的数据存储

3. 特征提取函数

  • findchangepts 发现信号的突变
  • findpeaks 找到局部极大值
  • findsignal 利用相似性搜索寻找信号定位
  • fsst 傅里叶同步压缩变换
  • instfreq 瞬时频率估计
  • pentropy 信号的光谱熵
  • periodogram 周期图功率谱密度估计
  • pkurtosis 信号或谱图的光谱峰度
  • powerbw 功率带宽
  • pspectrum 在频域和时频域分析信号
  • pwelch 韦尔奇功率谱密度估计

（三）信号处理的APP

  • Signal Analyzer
    可视化并比较多个信号和频谱
  • Signal Labeler
    标记信号属性，区域和兴趣点

总结以上所有内容的PPT下载
