贴片电感的分类

电感虽然在我们生活中比较少见，但是却是电子产品都要用到的零件，电感也分为插件电感和贴片电感，那今天小编就和大家说下贴片电感以及贴片电感的分类。

•

贴片电感的分类

贴片电感又称功率电感、大电流电感和表面贴装高功率电感。具有小型化、高品质、高能量储存和低电阻等特性。在一些高集成的电路中都采用贴片式电感。

贴片电感从结构来说可以分为绕线电感、叠层式电感、编织型电感和薄膜片式电感。绕线电感和叠层电感是我们在生产中比较常用的，其他的贴片电感在一些特殊需求的电路中会用到。

绕线电感：

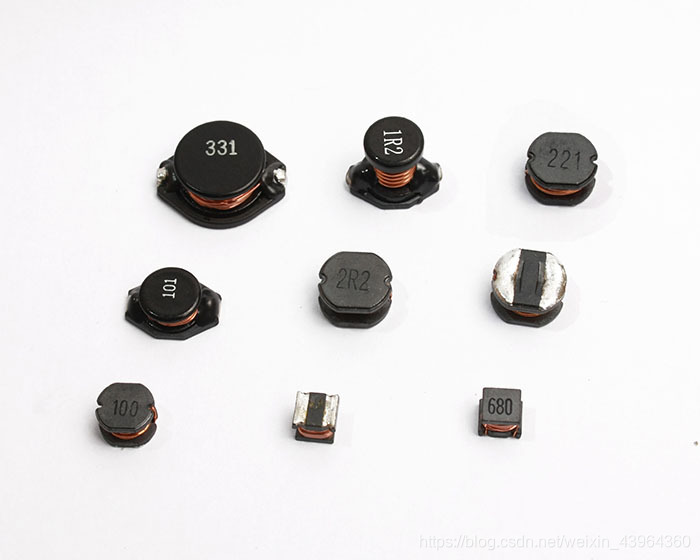

绕线电感又可以分为开放式绕线电感和屏蔽式绕线电感。所谓的开放式绕线电感就是电感的线圈是露在外面的，肉眼是可以看见的，这样的线圈绕制起来工艺要比屏蔽是电感简单。而屏蔽式绕线电感顾名思义就是电感线圈是在里面的，被电感的外围材质包裹着，是肉眼看不到的，做了电感屏蔽的。电感屏蔽在电路中十分重要，在一些精密电路中，开放式的电感产生的影响不可忽视。所以采用屏蔽式电感十分重要。

绕线电感的优点是电感量范围广、精度高、损耗小、制作工艺简单，成本低、耐大电流、散热性好。缺点：在进一步缩小体积方面受到限制。

叠层式电感：

与绕线电感相比，叠层式电感有诸多优点，例如：尺寸小、更有利于电路的集成化；磁路封闭，不会对整个电路造成影响，也不会受到整个电路附近元器件的影响；一体化结构，可靠性高、耐热性好、可焊性好，非常适用于自动化生产。

由于贴片电感的体积、电感、q值等都有着严格的要求，因此在绕制的过程中要特别注意，一定要保证绕线的精度（间隙、层数、匝数、形状等），另外在材质的选择上也也要根据需求来进行选取。以保证在批量生产过程产品的良率。
