antv g6实现系统拓扑图

1 背景

为例描述各个服务、redis、mysql等之间的联系及其健康状态，构建系统拓扑图，考虑 g6 更适合处理大量数据之间的关系，所以我们采用g6来绘制前端的图形。

g6提供的支持：

• 节点/边类型多样，同样支持自定义
• 对于节点的样式可以直接配置化处理
• 丰富的事件体系，包括对节点/边/画布，以及时机事件的监听
• 多种布局算法
• 节点/边的数据，都是可以配置化的json对象

在线工具：g6示例

G6 更适合于需要处理大规模图数据和复杂交互的场景，而 X6 更适合于图形编辑和定制化节点样式的场景。

2 功能列表

节点：

• 添加节点：除了id、style、type外，还包括一些业务需要的数据
• 删除节点：除了删除该节点相对于画布的id外，还包括与之相关的业务数据
• 节点状态：比如错误节点需要标红；非活跃节点需要标灰
• 添加节点的时候，计算位置，箭头提示用户

边：

• 添加边：除了id、style、type外，还包括一些业务需要的数据
• 删除变：除了删除该边相对于画布的id外，还包括与之相关的业务数据
• 修改边：主要是修改边所代表的业务信息，如果没有业务信息的话，这条边应该被删除

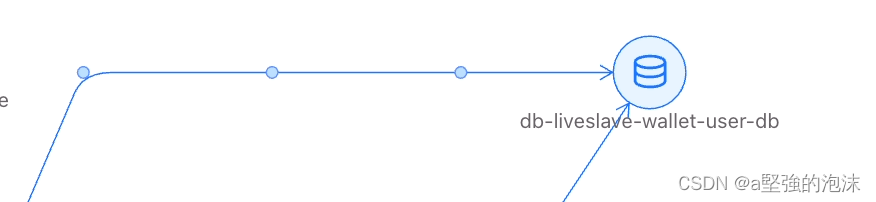

• 边控制点：鼠标放在边上，提示控制点的位置，方便用户进行拖拽
• 连边的时候也箭头提示用户

画布：

• 用户自定义布局，比如需要保存用户拖拽节点后的节点位置坐标信息

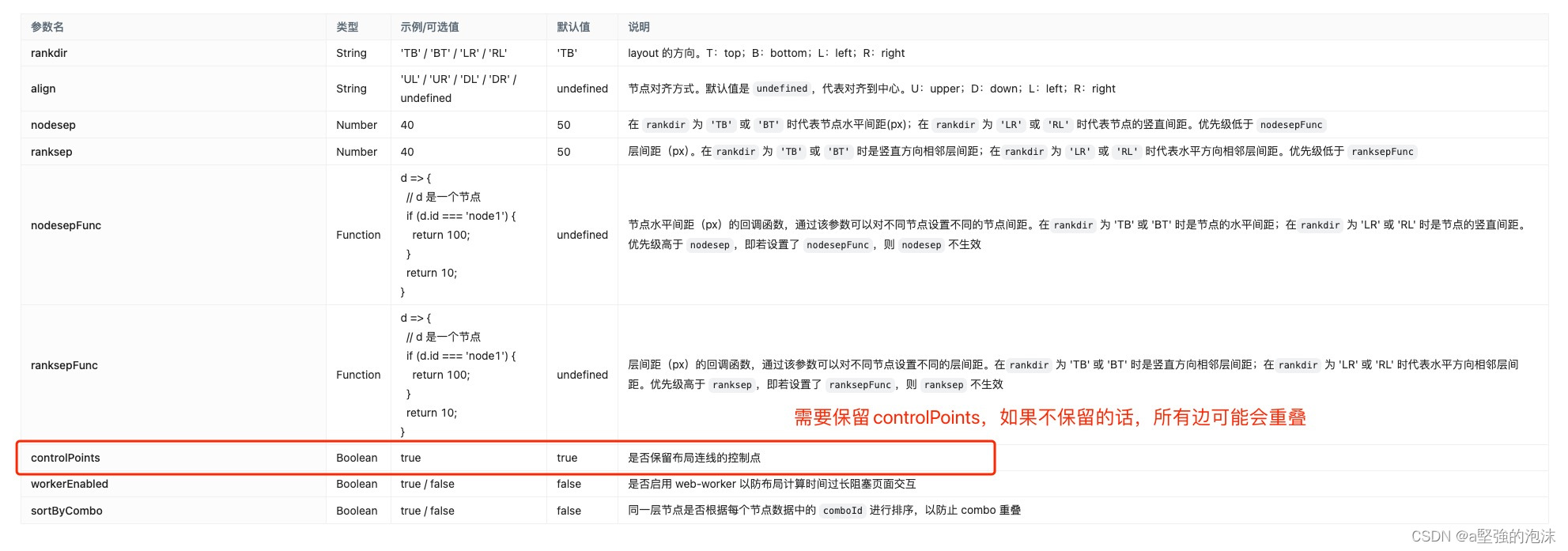

• dagre层次布局
• 工具栏
• 图例
• 小地图
• 触摸板放大缩小
• 节点搜索
• 自动保存（开关，用户可选择） & 切换页面前的确认 & 自动布局和手动布局切换

3 节点

3.1 渲染节点

渲染节点，包括自定义节点类型和样式。

自定义节点，该节点由rect和image组成，类似于矩形里面有icon：

// 其实可以不用自定义节点，可以使用circle类型的icon字段。但是这种方式，点击节点的时候，里面的icon会存在闪缩的情况
// https://g6.antv.antgroup.com/manual/middle/elements/nodes/built-in/circle#%E5%9B%BE%E6%A0%87-icon
G6.registerNode(
  'drag-inner-image-node',
  {
    afterDraw(cfg, group) {
      const size = cfg?.size as number[];
      const width = size[0] - 20;
      const height = size[1] - 20;
      const imageShape = group?.addShape('image', {
        attrs: {
          x: -width / 2,
          y: -height / 2,
          width,
          height,
          img: cfg?.img,
          cursor: 'move',
        },
        // must be assigned in G6 3.3 and later versions. it can be any string you want, but should be unique in a custom item type
        name: 'image-shape',
      });
      // 启用拖拽
      imageShape?.set('draggable', true);
    },
  },
  'circle',
);

节点样式：

const DefaultNodeSelectedStyle = {
  lineWidth: 8,
  'text-shape': {
    // 点击后的文本样式，保持点击前一致
    fontWeight: 400,
  },
};

export const NodeStyleMap = {
  default: {
    // 正常节点 - 样式设置
    style: {
      fill: GlobalLightBlueColor,
      stroke: GlobalBlueColor,
      lineWidth: 1,
    },
    // 状态样式，比如 selected点击状态
    stateStyles: {
      selected: {
        stroke: GlobalBlueColor,
        fill: GlobalLightBlueColor,
        shadowColor: GlobalBlueColor,
        ...DefaultNodeSelectedStyle,
      },
    },
  },
  error: {
    // 异常节点
    style: {
      stroke: GlobalRedColor,
      fill: GlobalLightRedColor,
      lineWidth: 1,
    },
    stateStyles: {
      selected: {
        stroke: GlobalRedColor,
        fill: GlobalLightRedColor,
        shadowColor: GlobalRedColor,
        ...DefaultNodeSelectedStyle,
      },
    },
  },
};

获取节点的渲染数据：

export const formatNodes = (nodes: MttkArchitectureNode[] = []) => {
  return nodes?.map((node) => {
    const { component, has_error, coordinates } = node;
    // 业务逻辑
    const middlewareType = getMiddlewareType(component) as MttkComponentType;

    const { id, label, wholeLabelName } = getNodeId(node);

    // 样式和icon
    const nodeStyle = NodeStyleMap[has_error ? 'error' : 'default'];
    const img = has_error ? ErrorIconImageMap[middlewareType] : IconImageMap[middlewareType];

    return {
      ...node,
      img,
      middlewareType,
      label,
      wholeLabelName, // 仅前端展示使用
      ...nodeStyle,
      id, // 仅前端展示使用
      x: coordinates?.x, // 节点的位置坐标
      y: coordinates?.y, // 节点的位置坐标
    };
  });
};

3.2 删除节点

表现方式：

• 右键菜单选择删除
• 键盘backsapce健删除

实现方式：

graph.current.removeItem(node);

我们选择键盘快捷键删除的方式：

• 监听键盘事件

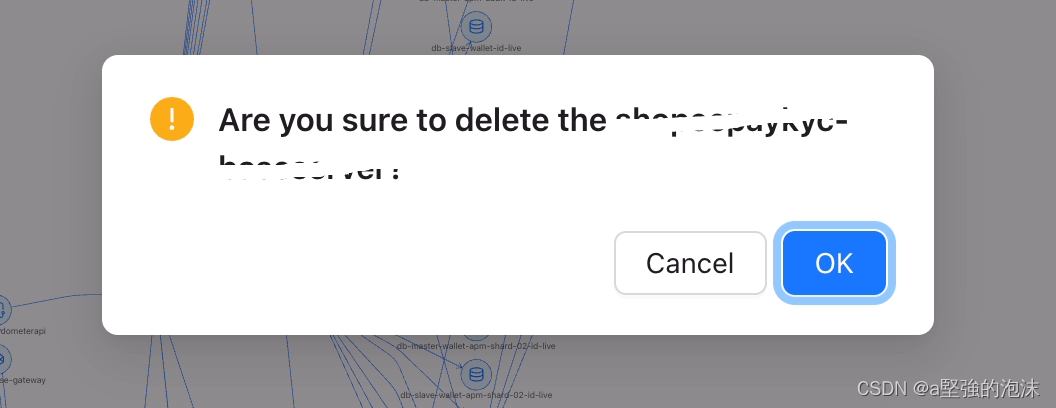

• 判断是否为叶子节点 > 二次确认删除
• 否则弹窗显示用户不可删除非叶子节点

useEffect(()=>{
    // 按下键盘键变化
    const onChangeKeydown = (event: any) => {
      // 检查按下的键是否是 Backspace 键
      if (event.key === 'Backspace' && !tooltipOpenRef.current) {
        // 弹窗有打开的情况下，不能进行删除节点操作
        // 获取当前选中的节点
        const selectedNodes = graph.current.findAllByState('node', 'selected');
        // 删除选中的叶子节点
        if (selectedNodes && selectedNodes.length > 0) {
          selectedNodes.forEach((node: any) => {
            // 获取节点的出边数量
            const outEdges = node.getOutEdges();
            const nodeModel = node.getModel();

            if (outEdges.length === 0) {
              // 叶子节点，允许删除，二次确认
              Modal.confirm({
                title: `Are you sure to delete the ${nodeModel.label}?`,
                cancelText: 'Cancel',
                okText: 'OK',
                centered: true,
                onOk: () => {
                  graph.current.removeItem(node);

                  // 更新节点数据
                  setCurrentNodes(currentNodes.filter((n) => n.id !== nodeModel.id));
                  setSearchValue(undefined);
                },
                onCancel: () => {},
              });
            } else {
              Modal.warning({
                title: `${nodeModel.label} can't allow to delete.`,
                onOk() {},
                centered: true,
                content: 'Please make sure the node you want to delete is a leaf node.',
              });
            }
          });
        }
      }
    };
    // 监听键盘按下事件
    document.addEventListener('keydown', onChangeKeydown);

    return () => {
      document.removeEventListener('keydown', onChangeKeydown);
    };
},[])

3.3 添加节点

参考 切换模式添加边和节点，考虑单击画布有可能有其他操作（比如隐藏添加节点/边的弹窗），所以最终考虑 双击空白画布新增节点 的方式来实现：

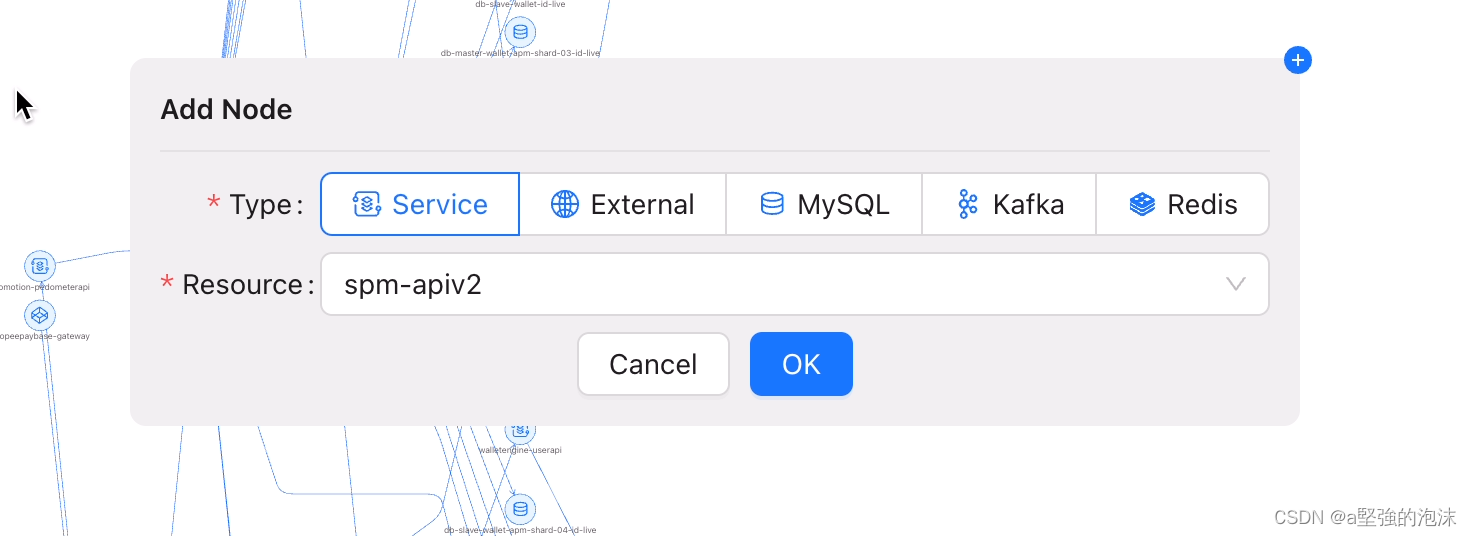

• 双击空白画布显示添加节点的弹窗
• 选择节点的信息
• 点击确认后，画布上生成对应的节点
• 选择取消或者点击空白画布，弹窗隐藏，不再进行添加节点的操作
• 如果没有更改编辑弹窗的情况下，点击空白画布，可以隐藏弹窗；否则，弹窗依旧显示，需要手动点击取消按钮

实现：

• 监听画布canvas:dblclick事件
• graph.current.addItem('node', { ...values, ...nodeTooltipPoint?.node });添加
• 涉及到弹窗位置的问题，以及新节点位置的问题

添加节点的弹窗比较了一下官方提供的tooltip和menu context，最终考虑使用 G6 中渲染 React 组件 的方式，主要还是样式和交互可以自定义，包括数据联动。

  // tooltip
  const [nodeTooltipPoint, setNodeTooltipPoint] = useState<{ tooltip: Point; node: Point }>();
  const [isShowNodeTooltip, setIsShowNodeTooltip] = useState<boolean>(false);
  // 弹窗是否打开
  const tooltipOpenRef = useRef<boolean>(true);
  // 表单数据是否发生变化
  const formDataChangedRef = useRef(false);

  // 双击空白画布，添加新的节点
  graph.current.on('canvas:dblclick', (e: any) => {
    // 双击的画布位置
    const { canvasX, canvasY } = e;
    // 获取画布宽高
    const canvasWidth = graph.current.getWidth();
    const canvasHeight = graph.current.getHeight();
    // tooltip容器的宽高
    const { width: tooltipWidth, height: tooltipHeight } =
      TooltipHeightAndWidthMap[MttkArchitectureGraphTooltip.ADD_NODE];

    // tooltip容器的偏移量
    let tooltipX = canvasX;
    let tooltipY = canvasY;
    // icon的位置
    let placement = MttkArchitectureGraphPlacement.TOPLEFT;

    if (canvasX + tooltipWidth > canvasWidth) {
      // 靠右点击
      tooltipX = canvasX - tooltipWidth;
      placement = MttkArchitectureGraphPlacement.TOPRIGHT;
    }
    if (canvasY + tooltipHeight > canvasHeight) {
      // 靠下点击
      tooltipY = canvasY - tooltipHeight;
      placement =
        placement === MttkArchitectureGraphPlacement.TOPRIGHT
          ? MttkArchitectureGraphPlacement.BOTTOMRIGHT
          : MttkArchitectureGraphPlacement.BOTTOMLEFT;
    }

    setNodeTooltipPoint({ tooltip: { x: tooltipX, y: tooltipY, placement }, node: { x: e.x, y: e.y } });
    setIsShowNodeTooltip(true);
    tooltipOpenRef.current = true;
  });

  const handleAddNode = (values: Record<string, any>) => {
    console.log('=== NodeTooltip values:', values);

    // 更新节点的坐标
    graph.current.addItem('node', { ...values, ...nodeTooltipPoint?.node });
    setIsShowNodeTooltip(false);
    formDataChangedRef.current = false;
    tooltipOpenRef.current = false;

    // 存储最新节点数据，同时可以回显到serch输入框
    setCurrentNodes([...currentNodes, values] as NodeConfig[]);
    handleSearchInputChange(values?.id);
  };

  // react自定义组件
  {isShowNodeTooltip && (
    <NodeTooltip
      position={nodeTooltipPoint?.tooltip} // 弹窗的位置，防止弹窗超出窗口视图被截断
      addNode={handleAddNode} // 确认按钮后的回调函数
      originGraphData={getCurrentGraphData()} // 永远获取当前画布最新的数据，新节点可以跟搜索节点的输入框联动
      cancel={handleCancelAllTooltip}
      setFormDataChanged={handleFromDataChanged} // 添加弹窗的表单数据是否发生改变，如果发生改变，则不允许用户通过 点击空白画布 或者 esc键盘快捷键 的方式隐藏弹窗
    />
  )}

3.4 节点位置

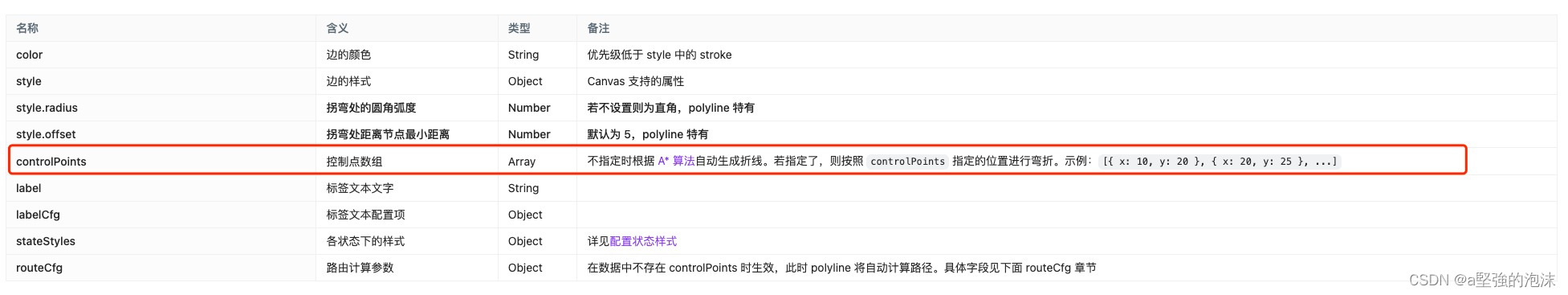

参考 4.4 边控制点，节点位置为x和y，在渲染的时候，需要监听afterlayout事件，对节点和边的位置信息手动updateItem。

3.5 节点可搜索

对于复杂业务场景，可能存在节点有几十个，这个时候希望能对节点进行搜索，快速定位和筛选。

交互：

• 节点被选中，搜索框应该显示该节点
• 搜索框输入某节点，则该节点应该处于被选中的状态
• 新建节点，该节点应该被选中，同时搜索框显示该节点
• 删除节点，搜索框列表也需要删除该节点

// 当前最新的nodes数据，便于可以回显到serch输入框
const [currentNodes, setCurrentNodes] = useState<NodeConfig[]>(nodes || []);
const currentNodesRef = useRef<NodeConfig[]>(nodes || []);

// 节点列表是动态变化的，比如新建了新节点，则该列表也需要更新；删除也是同理
const NodeIdOptions = useMemo(() => {
  currentNodesRef.current = currentNodes;
  return (
    currentNodes?.map(({ id, wholeLabelName, middlewareType }) => ({
      value: id,
      label: (
        <Row justify="start" align="middle" wrap={false} className="architecture-graph-search-input-container">
          <img
            src={IconImageMap[middlewareType as MttkComponentType]}
            style={{ height: 12, width: 12, marginRight: 5 }}
          />
          <p title={wholeLabelName as string}>{wholeLabelName}</p>
        </Row>
      ),
      text: wholeLabelName,
    })) || []
  );
}, [currentNodes]);

// 清除图上所有节点的 selected 状态及相应样式
const clearSelectedNodeState = () => {
  const focusNodes = graph.current.findAllByState('node', 'selected');
  focusNodes.forEach((fnode: any) => {
    graph.current.setItemState(fnode, 'selected', false);
  });
};
// 清除图上所有边的 selected 状态及相应样式
const clearSelectedEdgeState = () => {
  const focusEdges = graph.current.findAllByState('edge', 'selected');
  focusEdges.forEach((fedge: any) => {
    graph.current.setItemState(fedge, 'selected', false);
  });
};

const clearSelectedItemState = () => {
  clearSelectedNodeState();
  clearSelectedEdgeState();
};

const handleSetSelectedItem = (id: string) => {
  // 清除所有元素的状态
  clearSelectedItemState();
  // 重新为当前元素设置 选中 状态
  const item = graph.current.findById(id);
  item?.setState('selected', true);
};

const handleSearchInputChange = (value: string) => {
  setSearchValue(value);
  handleSetSelectedItem(value);
};

<Row justify="end" style={{ marginTop: 10 }}>
  <Col style={{ marginRight: 'auto' }}>
    <Select
      options={NodeIdOptions}
      style={{ width: 300 }}
      placeholder="Search Node"
      showSearch
      filterOption={filterOption}
      value={searchValue}
      onChange={handleSearchInputChange}
      allowClear
    />
  </Col>
  <LegendRow />
</Row>

4 边

4.1 渲染边

边的样式：

const DefaultEdgeSelectedStyle = {
  lineWidth: 4,
  shadowBlur: 10, // 阴影的模糊级别，数值越大越模糊
};

export const EdgeStyleMap = {
  default: {
    // 正常边 - 样式设置
    style: {
      stroke: GlobalBlueColor,
      lineWidth: 1,
      lineDash: [0], // 如果[0]表示直线，需要覆盖一下创建边之后的虚线样式
    },
    // 状态样式，比如 selected点击状态
    stateStyles: {
      selected: {
        stroke: GlobalBlueColor,
        shadowColor: GlobalBlueColor,
        ...DefaultEdgeSelectedStyle,
      },
    },
  },
  error: {
    // 异常边
    style: {
      stroke: GlobalRedColor,
      lineWidth: 1,
    },
    stateStyles: {
      selected: {
        stroke: GlobalRedColor,
        shadowColor: GlobalRedColor,
        ...DefaultEdgeSelectedStyle,
      },
    },
  },
};

边的渲染数据：

export const formatEdges = (edges: MttkArchitectureEdge[] = [], nodes: MttkArchitectureNode[] = []) => {
  return edges?.map((edge) => {
    const { has_error } = edge;

    const edgeStyle = EdgeStyleMap[has_error ? 'error' : 'default'];

    const { id, fromId, toId } = getEdgeId(nodes, edge);

    return {
      ...edge,
      source: fromId,
      target: toId,
      ...edgeStyle,
      id,
      from: fromId, // 前端直接替换掉get接口返回的随机数id
      to: toId, // 前端直接替换掉get接口返回的随机数id
    };
  });
};

4.2 删除边

可以跟删除节点的方式一致，快捷键删除这样子。

但是根据我们业务需求的话，边是否存在，表示节点的关系是否存在，如果节点关系不存在，该边也需要被删除，涉及到的两个节点数据也会有改变。并不是简单根据边的id、source、target来考虑。

所以我们这里的删除边并不做单独处理，最终确定如下的交互逻辑：

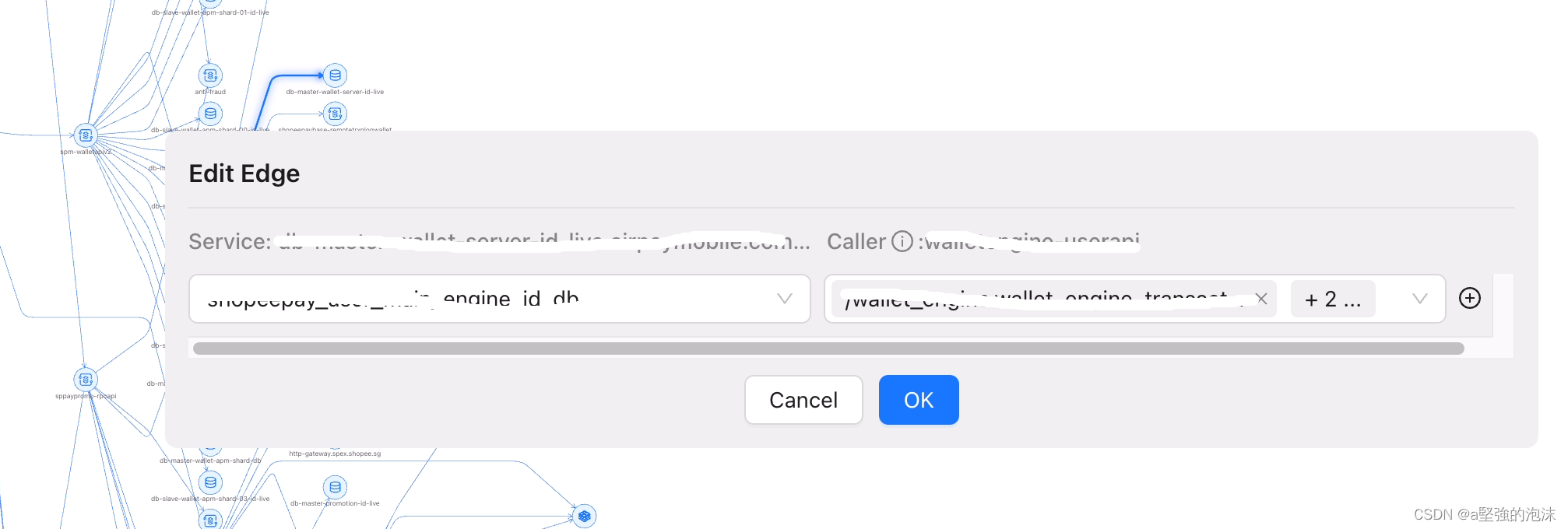

• 点击边，弹出边信息的弹窗
• 修改/删除/添加 边的关系
• 如果不存在边的关系，点击保存按钮，画布上该边需要被删除
• 否则，修改边和节点的数据，画布上的边依旧存在

4.3 添加边

使用官方提供的内置create-edge模式来实现，具体交互：

• 点击shift+click node，开启添加边的模式（为什么要加上shift辅助模式，为了跟select node交互区分，当点击节点的时候，节点id会回显到搜索输入框上，同时可以还会弹出节点的信息弹窗等）
• 排出自环边和已经存在的边之后，创建边成功，显示虚线，表示该边还没有选择关系
• 弹窗显示边关系
• 如果不存在边的关系，点击保存按钮，画布上该边需要被删除
• 否则，修改边和节点的数据，画布上的边边成实线

另外还有一些细节，比如创建边的过程中，鼠标样式应该变成+，这里就不再赘述了，可以监听其变化设置鼠标样式。虽然可以设置节点的鼠标样式，但是边的鼠标样式无法设置，也无法对canvas通过update的方式设置，因为我们希望整个创建过程（包括点击节点-连线），鼠标样式都可以是+，所以这里建议直接设置画布容器的鼠标样式。

  // 容器的classname，用于全局设置画布的鼠标样式
  const [containerClassName, setContainerClassName] = useState<MttkComponentGraphClassName>(
    MttkComponentGraphClassName.DEFAULT,
  );

<div id={containerId} className={containerClassName} style={{ height: '100%' }} />

.g6-cell-container {
  canvas {
    cursor: cell !important;
  }
}
.g6-default-container {
  canvas {
    cursor: default;
  }
}

实现：

• shouldend来判断是否应该创建该边，排出 自环边和已经存在的边
• 监听时机事件aftercreateedge

配置项：

  modes: {
    default: [
      {
        type: 'create-edge',
        trigger: 'click', // 'click' by default. options: 'drag', 'click'
        key: 'shift', // undefined by default, options: 'shift', 'control', 'ctrl', 'meta', 'alt'
        edgeConfig: {
          // 有该交互创建出的边的配置项，可以配置边的类型、样式等
          style: {
            radius: 20, // 拐弯处的圆角弧度
            offset: 20, // 拐弯处距离节点最小距离
            endArrow: true,
            lineAppendWidth: 20, // 提升边的击中范围
            ...EdgeStyleMap.default.style,
            lineDash: [5], // 设置线的虚线样式, 如果[0]表示直线
          },
        },
        shouldEnd: (e: any, self: any) => {
          const { item: toItem } = e;
          const { source: fromId, graph } = self;
          const toId = toItem._cfg.id;

          // 不允许创建自环边
          if (toId === fromId) {
            return false;
          }

          // 不允许创建已经存在的边
          const edges = graph.getEdges();
          if (
            edges.some((ed: any) => {
              const { source, target } = ed.getModel();
              return fromId === source && toId === target;
            })
          ) {
            return false;
          }

          return true;
        },
      },
    ],
  },

代码：

  // tooltip
  const [isShowEdgeTooltip, setIsShowEdgeTooltip] = useState<boolean>(false);
  const [isAddEdge, setIsAddEdge] = useState<boolean>(false);
  const [newEdge, setNewEdge] = useState<Record<string, any>>(); // 添加/编辑边的时候
  const newEdgeRef = useRef(); // 永远拿到最新的边的实例
  // 弹窗是否打开
  const tooltipOpenRef = useRef<boolean>(true);
  // 表单数据是否发生变化
  const formDataChangedRef = useRef(false);
  // 键盘shift事件
  const keydownShiftRef = useRef(false);

  // 添加/删除边的时候，需要计算一下tooltip的位置
  const edgePoint = useMemo(() => {
    if (newEdge) {
      // tooltip容器的宽高
      const { width: tooltipWidth, height: tooltipHeight } =
        TooltipHeightAndWidthMap[MttkArchitectureGraphTooltip.ADD_EDGE];

      // 获取画布宽高
      const width = graph.current.getWidth() - tooltipWidth;
      const height = graph.current.getHeight() - tooltipHeight;
      // 获取边的中点point坐标
      const shape = newEdge.getKeyShape();
      const midPoint = shape.getPoint(0.5);
      // 将point坐标转换成canvas坐标
      const canvas = graph.current.getCanvasByPoint(midPoint.x, midPoint.y);
      return { x: canvas.x > width ? width : canvas.x, y: canvas.y > height ? height : canvas.y };
    }
    return { x: 0, y: 0 };
  }, [newEdge]);

  // 创建边之后的回调
  graph.current.on('aftercreateedge', (e: any) => {
    setIsAddEdge(true);
    setNewEdge(e.edge);
    newEdgeRef.current = e.edge;
    setIsShowEdgeTooltip(true);
    tooltipOpenRef.current = true;
  });

  // 隐藏所有弹窗
  const handleCancelAllTooltip = () => {
    setIsShowEdgeTooltip(false);
    setIsShowNodeTooltip(false);
    handleDeleteEdge(newEdgeRef.current);
    newEdgeRef.current = undefined;
    formDataChangedRef.current = false;
    tooltipOpenRef.current = false;
  };

  const handleEdgeUpdate = (values: { node: Record<string, any>; edge: Record<string, any> }) => {
    const toNode = newEdge?.getTarget();

    console.log('=== EdgeTooltip values:', values);

    graph.current?.updateItem(toNode, values.node);
    graph.current?.updateItem(newEdge, values.edge);
    setIsShowEdgeTooltip(false);
    formDataChangedRef.current = false;
    tooltipOpenRef.current = false;

    if (values.edge.invocations?.length === 0) {
      // 无论是添加还是编辑，只要invocation为空，都需要将该边删掉 --- 业务逻辑，边关系不存在，则该边也不需要存在
      graph.current.removeItem(newEdge);
      newEdgeRef.current = undefined;
    }
  };

  const handleFromDataChanged = (value: boolean) => {
    formDataChangedRef.current = value;
  };

  {isShowEdgeTooltip && (
    <EdgeTooltip
      position={edgePoint} // 弹窗位置
      edge={newEdge} // 边实例
      updateModel={handleEdgeUpdate} // 确认按钮回调函数
      cancel={handleCancelAllTooltip}
      isAdd={isAddEdge} // 添加新的边还是修改已有边
      setFormDataChanged={handleFromDataChanged} // 添加弹窗的表单数据是否发生改变，如果发生改变，则不允许用户通过 点击空白画布 或者 esc键盘快捷键 的方式隐藏弹窗。同添加节点的时候一样
    />
  )}

4.4 边控制点

使用官方提供的polyline折线，里面存在一个控制点数据controlPoints，如果不给边指定的话，该数值是在图渲染后根据算法自动生成的。

为了保持用户自定义的图每次刷新位置都是一致的，我们需要保存节点和边的位置信息，对于节点是x和y，对于边则是controlPoints。

如果在新建边之后，不提供一个默认的controlPoints的话，因为我们使用的是dagre层次布局算法，所以他会默认生成一个controlPoints值，但这个值并不是我们预期的，所以我们在创建边的时候，会给边默认一个controlPoints，同时希望用户可以拖拽修改controlPoints值，使画布操作更加友好。

所以我们需要解决的问题如下：

• 创建边后，提供默认的controlPoints
• 该controlPoints可以通过用户拖拽的方式改变
• 保存的时候，需要将controlPoints提交给后端存储
• 首次渲染的时候，在使用dagre布局&controlPoints为true的情况下，可以正常渲染边的controlPoints

第一点： 创建边后，提供默认的controlPoints

const fromBBox = fromNode.getBBox();
const toBBox = toNode.getBBox();
// 创建边的时候，并不会自动生成controlPoints值，因为controlPoints是在渲染图的时候根据A*算法生成的
// 所以在这里我们手动生成一个
const controlPoints = isAdd
  ? [{ x: fromBBox.centerX, y: (fromBBox.y + toBBox.y) / 2 }]
  : edgeCurrentModel?.controlPoints;

第二点： 该controlPoints可以通过用户拖拽的方式改变

调研发现g6并不支持对该controlPoints的拖拽改变，所以我们考虑在每一个控制点位置，生成一个透明的节点，拖拽该节点的同时，修改边的controlPoints值。

export const CONTROL_POINT_NODE_TYPE = 'control-point'; // 控制点id前缀，也是节点type

// 创建一个透明的圆形节点，作为控制点
G6.registerNode(CONTROL_POINT_NODE_TYPE, {
  draw(cfg, group) {
    const keyShape = group.addShape('circle', {
      attrs: {
        x: 0,
        y: 0,
        r: 12,
        fill: 'transparent',
        stroke: 'transparent',
        cursor: 'move',
      },
      draggable: true,
    });
    return keyShape;
  },
});

  // 节点拖拽
  graph.current.on('node:drag', (e) => {
    const { item, x, y } = e;
    const nodeId = item.get('id');
    if (nodeId.startsWith(CONTROL_POINT_NODE_TYPE)) {
      const edgeId = nodeId.split('&')[1];
      const allEdges = graph.current.getEdges();
      const edge = allEdges?.filter((ed: any) => {
        // 新边在创建之后的id就无法改变，所以需要根据model.id来判断
        const eModel = ed?.getModel();
        return eModel.id === edgeId;
      })[0];
      const model = edge?.getModel();
      const controlPoints = (model?.controlPoints as { x: number; y: number }[])?.map((point, index) => {
        const curNodeId = getControlPointNodeId(index, edgeId);
        if (curNodeId === nodeId) {
          // 一条边可能有多个控制点，仅修改当前拖拽的控制点坐标
          return { ...point, x, y };
        }
        return point;
      });
      graph.current.updateItem(edge, { controlPoints });
    }
  });

  const handleAddControlPointNode = (index: number, edgeId: string, x: number, y: number) => {
    graph.current.addItem('node', {
      id: getControlPointNodeId(index, edgeId), // id，表示边的id
      x,
      y,
      type: CONTROL_POINT_NODE_TYPE,
    });
  };
  // 该监听要写在 graph.render() 之前
  graph.current.on('afterlayout', () => {
    if (autoLayoutRef.current) {
      // 自动布局情况下，需要添加控制点节点
      const allEdges = graph.current.getEdges();
      allEdges.forEach((edge: any) => {
        const { id, controlPoints }: { id: string; controlPoints: { x: number; y: number }[] } = edge.getModel();
        controlPoints?.forEach(({ x, y }, index) => handleAddControlPointNode(index, id, x, y));
      });
      return;
    }
    // 会先使用默认的布局算法
    // 更新布局之后，这里的allNodes并不是最新的
    const allNodes = graph.current.getNodes();
    allNodes.forEach((node: any) => {
      const { coordinates } = node.getModel();
      if (coordinates?.x && coordinates?.y) {
        // 如果有存有坐标信息，则布局完成后手动修改一下节点位置
        graph.current.updateItem(node, { x: coordinates.x, y: coordinates.y });
      }
    });

    const allEdges = graph.current.getEdges();
    allEdges.forEach((edge: any) => {
      const {
        control_points,
        id,
        controlPoints,
      }: { control_points: { x: number; y: number }[]; id: string; controlPoints: { x: number; y: number }[] } =
        edge.getModel();

      if (control_points) {
        // 后端存储的坐标信息
        // 如果有控制点信息需要手动更新一下，否则会使用A*算法（https://www.yuque.com/antv/blog/eyi70n）默认生成
        graph.current.updateItem(edge, { controlPoints: control_points });

        // 添加控制点节点
        control_points?.forEach(({ x, y }, index) => handleAddControlPointNode(index, id, x, y));
      } else {
        // 如果后端没有该坐标信息的话，直接使用算法算出来的默认坐标，并添加控制点节点
        controlPoints?.forEach(({ x, y }, index) => handleAddControlPointNode(index, id, x, y));
      }
    });
  });

  graph.current.data({ nodes, edges });
  graph.current.render(); // 渲染图

第四点： 首次渲染的时候，在使用dagre布局&controlPoints为true的情况下，可以正常渲染边的controlPoints

测试发现，虽然节点和边已经包含了位置信息，但是在渲染的时候并不会生效，所以我门需要在render之前手动updateItem节点和边的位置信息。

// 该监听要写在 graph.render() 之前
graph.current.on('afterlayout', () => {
  // 会先使用默认的布局算法
  const allNodes = graph.current.getNodes();
  allNodes.forEach((node: any) => {
    const { coordinates } = node.getModel();
    if (coordinates?.x && coordinates?.y) {
      // 如果有存有坐标信息，则布局完成后手动修改一下节点位置
      graph.current.updateItem(node, { x: coordinates.x, y: coordinates.y });
    }
  });

  const allEdges = graph.current.getEdges();
  allEdges.forEach((edge: any) => {
    const { control_points } = edge.getModel();
    if (control_points) {
      // 如果有控制点信息需要手动更新一下，否则会使用A*算法（https://www.yuque.com/antv/blog/eyi70n）默认生成
      graph.current.updateItem(edge, { controlPoints: control_points });
    }
  });
});

graph.current.data({ nodes, edges });
graph.current.render(); // 渲染图

5 画布全局配置

export const LayoutMap = {
  [LayoutType.LR]: {
    // 从左到右
    type: 'dagre',
    ranksep: 70,
    controlPoints: true, // 是否保留布局连线的控制点
    rankdir: 'LR', // 可选，默认为图的中心
    nodesep: 10, // 可选
  },
  [LayoutType.TB]: {
    // 从上到下
    // type: 'dagre',
    // ranksep: 70,
    // controlPoints: true,
    rankdir: 'TB',
  },
};

export const DefaultOptions = {
  layout: LayoutMap.LR,
  defaultNode: {
    type: 'drag-inner-image-node',
    size: [50, 50],
    style: { cursor: 'move' },
    label: 'node-label',
    labelCfg: {
      position: 'bottom',
      offset: 2,
      style: {
        fill: '#666',
        fontSize: 14,
        cursor: 'move',
      },
    },
  },
  defaultEdge: {
    type: 'polyline',
    style: {
      radius: 20, // 拐弯处的圆角弧度
      offset: 20, // 拐弯处距离节点最小距离
      endArrow: true,
      lineAppendWidth: 20, // 提升边的击中范围
    },
  },
  modes: {
    default: [
      'drag-canvas',
      'drag-node',
      {
        type: 'create-edge',
        trigger: 'click', // 'click' by default. options: 'drag', 'click'
        key: 'shift', // undefined by default, options: 'shift', 'control', 'ctrl', 'meta', 'alt'
        edgeConfig: {
          // 有该交互创建出的边的配置项，可以配置边的类型、样式等
          style: {
            radius: 20, // 拐弯处的圆角弧度
            offset: 20, // 拐弯处距离节点最小距离
            endArrow: true,
            lineAppendWidth: 20, // 提升边的击中范围
            ...EdgeStyleMap.default.style,
            lineDash: [5], // 设置线的虚线样式, 如果[0]表示直线
          },
        },
        shouldEnd: (e: any, self: any) => {
          const { item: toItem } = e;
          const { source: fromId, graph } = self;
          const toId = toItem._cfg.id;

          // 不允许创建自环边
          if (toId === fromId) {
            return false;
          }

          // 不允许创建已经存在的边
          const edges = graph.getEdges();
          if (
            edges.some((ed: any) => {
              const { source, target } = ed.getModel();
              return fromId === source && toId === target;
            })
          ) {
            return false;
          }

          return true;
        },
      },
      {
        type: 'click-select',
        // 不允许节点被该交互选中。如果为true的话，会存在重复点击当前节点闪烁的情况，
        // 因为 已选中 > 再次点击，会默认给当前节点 selected status设置为false，我们再手动改为true的时候，就会存在闪烁
        selectNode: false,
        multiple: false, // 不允许多选
      },
    ],
  },
  fitView: true, // 图是否自适应画布
};

6 图例

g6自带的图例不是很好自定义ui，虽然可以进行与节点/边数据联动的功能，所以考虑直接react实现。

// interface Props {
//   extendLegend?: React.ReactNode; // 扩展图例，比如错误的信息
// }
export const GraphNodeTypeConfigs = [
  {
    icon: IconImageMap[MttkComponentType.SERVICE],
    description: 'Service',
    key: MttkComponentType.SERVICE,
  },
  {
    icon: IconImageMap[MttkComponentType.MYSQL],
    description: 'MySQL',
    key: MttkComponentType.MYSQL,
  },
  {
    icon: IconImageMap[MttkComponentType.KAFKA],
    description: 'Kafka',
    key: MttkComponentType.KAFKA,
  },
  {
    icon: IconImageMap[MttkComponentType.REDIS],
    description: 'Redis',
    key: MttkComponentType.REDIS,
  },
  {
    icon: IconImageMap[MttkComponentType.UNKNOWN],
    description: 'Unknown',
    key: MttkComponentType.UNKNOWN,
  },
];

export function LegendRow() {
  return (
    <>
      {GraphNodeTypeConfigs.map(({ icon, description }) => (
        <Row justify="start" align="middle" wrap={false} style={{ marginRight: 8 }}>
          <img src={icon} style={{ width: 18, height: 18, marginRight: 4 }} />
          {description}
        </Row>
      ))}
    </>
  );
}

7 工具栏

跟图例一样，考虑不太好自定义ui，所以直接react实现。

import { ZoomInOutlined, ZoomOutOutlined, FullscreenExitOutlined } from '@ant-design/icons';
import { Col, Row, Button } from 'antd';

interface Props {
  onZoomIn: () => void; // 放大
  onZoomOut: () => void; // 缩小
  onFixCenter: () => void; // 回到中间
}

export function Toolbar(props: Props) {
  const { onZoomIn, onZoomOut, onFixCenter } = props;
  return (
    <Col style={{ width: 30 }}>
      <Row justify="center">
        <Button type="link" style={{ padding: 0 }} onClick={onZoomIn}>
          <ZoomInOutlined />
        </Button>
      </Row>
      <Row justify="center">
        <Button type="link" style={{ padding: 0 }} onClick={onZoomOut}>
          <ZoomOutOutlined />
        </Button>
      </Row>
      <Row justify="center">
        <Button type="link" style={{ padding: 0 }} onClick={onFixCenter}>
          <FullscreenExitOutlined />
        </Button>
      </Row>
    </Col>
  );
}

8 小地图

  const minimapContainerId = 'g6-architecture-edit-minimap';

  // 初始化
  const minimap = new G6.Minimap({
    size: [100, 50],
    type: 'delegate',
    container: minimapContainerId,
  });
  graph.current = new G6.Graph({
    container, // String | HTMLElement，必须
    width, // Number，必须，图的宽度
    height, // Number，必须，图的高度
    ...DefaultOptions,
    plugins: [minimap], // 将 minimap 实例配置到图上
  });

 <div
    id={minimapContainerId}
    style={{
      zIndex: 100,
      backgroundColor: 'white',
      position: 'absolute',
      right: 0,
      border: '1px solid #f0f0f0',
      marginTop: 8,
    }}
  />

9 其他

9.1 样式

对于tooltip弹窗，还有小地图，可以使用absolute定位，让元素悬浮在画布上。

.architecture-tooltip-view {
  z-index: 100;
  background-color: #f0f0f0;
  position: absolute;
  border: 1px solid #f0f0f0;
  border-radius: 8px;
  padding: 14px;
}

<div
  className="architecture-tooltip-view"
  style={{
    top: `${position?.y}px`,
    left: `${position?.x}px`,
  }}
></div>

9.2 事件监听

对于事件监听里面的方法，使用setState的方式无效，需要该用ref的方式。比如点击节点的时候

  // 点击节点
  graph.current.on('node:click', (e: any) => {
    const nodeItem = e.item; // 获取被点击的节点元素对象
    nodeItem.setState('selected', true); // 需要手动设置，始终为true，这样子可以保证始终有一个节点/边被选中

    // here，对节点进行筛选
    const selectedNode = currentNodesRef.current?.filter((node) => node.id === nodeItem._cfg?.id)[0];
    if (selectedNode) {
      callback({
        type: MttkArchitectureSelectedNodeType.NODE,
        data: selectedNode as unknown as MttkArchitectureNode,
      });
      setSearchValue(selectedNode.id);
    }

    if (keydownShiftRef.current) {
      // 添加边
      // shift模式下，需要修改鼠标样式
      // 画布的鼠标样式 - 这里可以统一设置该样式即可，不用再单独设置node和icon的样式
      setContainerClassName(MttkComponentGraphClassName.CELL);
    } else {
      // 不是添加边的情况下，需要关闭弹窗
      handleCancelAllTooltip();
    }
  });

9.3 切换tab，图会消失

在浏览器来回切换tab，我们原来的图的tab上面的图会消失，可能是由于浏览器自带的优化算法，tab切换，图的资源也会被隐藏。

// 2. 浏览器选项卡是否可见
const onChangePageVisbility = () => {
  if (document.visibilityState === 'visible') {
    // 当切换选项卡的时候，可能会导致当前图片消失
    // 所以需要重新刷新视图
    graph.current?.refresh();
  }
};
document.addEventListener('visibilitychange', onChangePageVisbility);

9.4 画布大小随窗口大小自适应

// 1. 浏览器窗口变化
const onChangeResize = debounce(() => {
  // 窗口大小变化，画布大小也需要随之改变
  const graphContainer = document.getElementById(containerId);
  const width = graphContainer?.offsetWidth;
  const height = graphContainer?.offsetHeight || 500;
  graph.current?.changeSize(width, height - 10); // 改变画布大小，10 - margin bottom
}, 500);
window.addEventListener('resize', onChangeResize);

9.5 鼠标样式

cursor

keydown

点击shift进行连线的时候，鼠标样式需要全局显示成+的样式，提示用户正在进行连线操作；
取消shift的时候，鼠标样式需要变会箭头的样式。

• 监听键盘键变化：document.removeEventListener('keydown/keyup', onChangeKeydown);
• 按下shift，设置cursor为cell
• 取消shift，设置cursor为default

.g6-cell-container {
  canvas {
    cursor: cell !important;
  }
}

.g6-default-container {
  canvas {
    cursor: default;
  }
}

在画布上面，需要给container容器全局设置cursor，仅仅只针对节点设置是不行的，因为离开节点后，画布上面的鼠标样式就会失效。

  // 容器的classname，用于全局设置画布的鼠标样式
  const [containerClassName, setContainerClassName] = useState<MttkComponentGraphClassName>(
    MttkComponentGraphClassName.DEFAULT,
  );

// 4. 释放键盘键变化
const onChangeKeyup = (event: any) => {
  // 检查释放的键是否是 Shift 键
  if (event.key === 'Shift') {
    keydownShiftRef.current = false;

    // 全局更新canvas画布的鼠标样式
    setContainerClassName(MttkComponentGraphClassName.DEFAULT);
  }
};
// 监听键盘释放事件
document.addEventListener('keyup', onChangeKeyup);

<div id={containerId} className={containerClassName} style={{ height: '100%' }} />

9.6 字符省略样式

.overview-event-timeline-event-name {
  word-break: break-all;
  overflow: hidden;
  display: -webkit-box;
  -webkit-line-clamp: 2;
  -webkit-box-orient: vertical;
  white-space: wrap;
}
