COMSOL 6.0实现傅里叶变换：矩形函数的二维FFT

矩形函数及其傅里叶变换

COMSOL Multiphysics 中已内置一维和二维矩形函数，二维矩形函数的FFT表示为：

COMSOL建模思路

由于仅涉及函数计算并不涉及三维建模，因此首先建立空模型。

1. 建立空模型
2. 添加组件

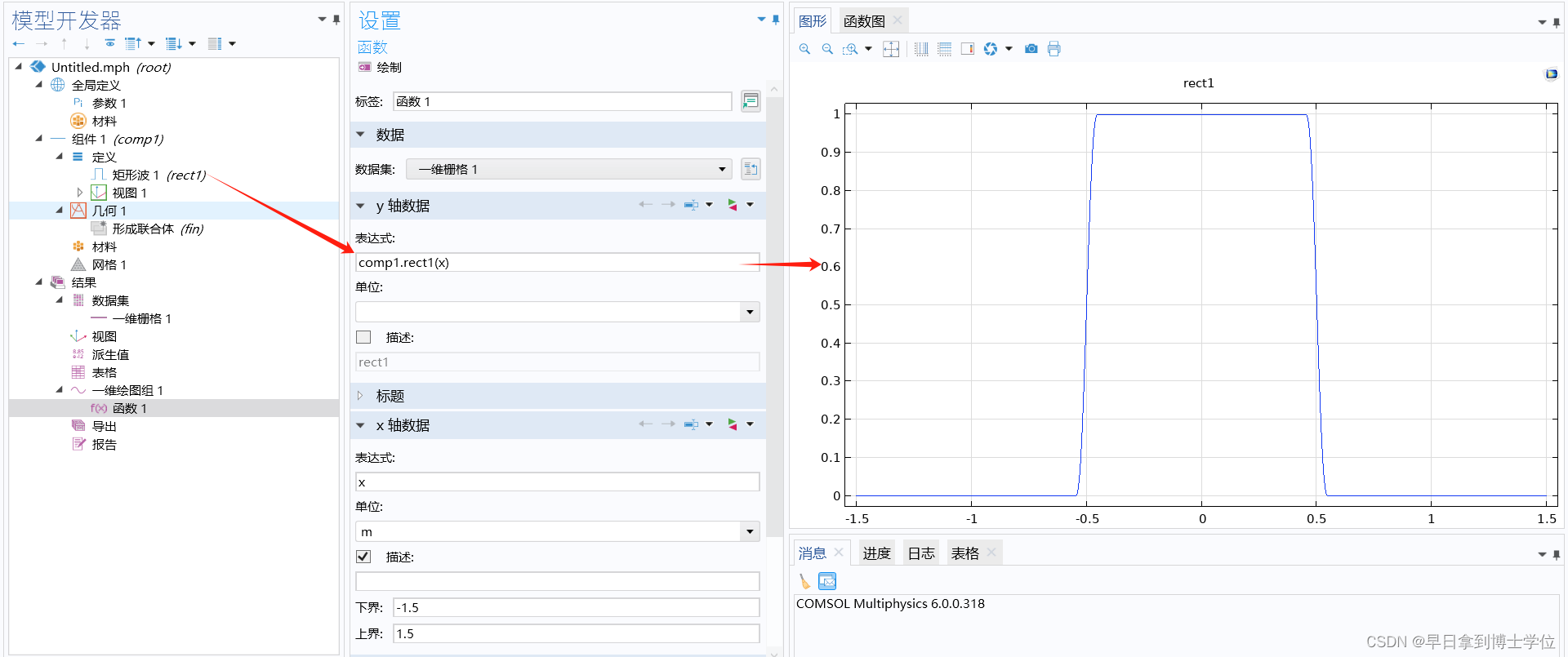

   点击“主屏幕-添加组件-一维”，选择“定义-更多函数-矩形波”，添加矩形函数，绘制图像，并创建绘图。
   至此，一维矩形函数的建立及其在数据集中的栅格已经建立

3. 构建二维矩形函数

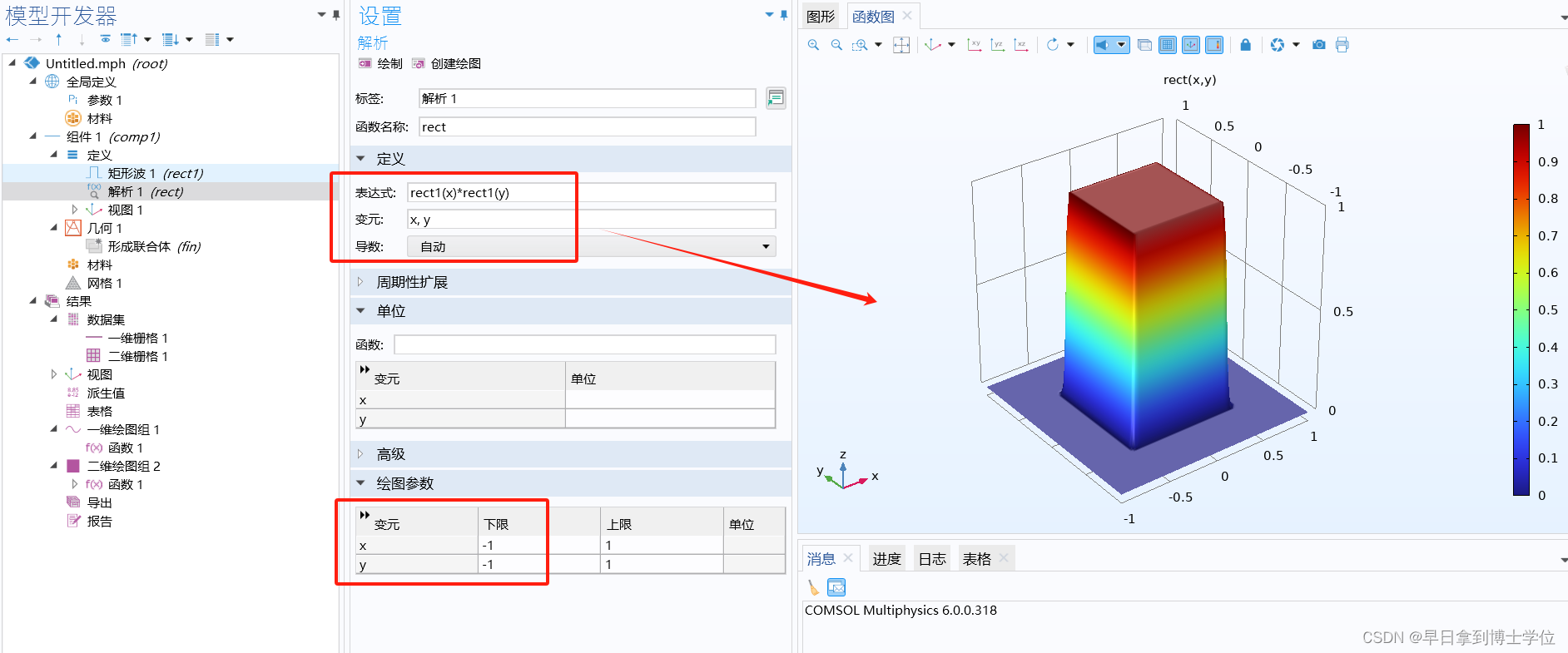

选择“定义-解析”，函数名称设置为“rect”，表达式为：rect1(x)*rect1(y)，变元修改为：x,y。即由前述一维矩形函数构建二维矩形函数。修改绘图参数下限为-1，绘制图像，并创建绘图。
至此，二维矩形函数的建立及其在数据集中的栅格已经建立

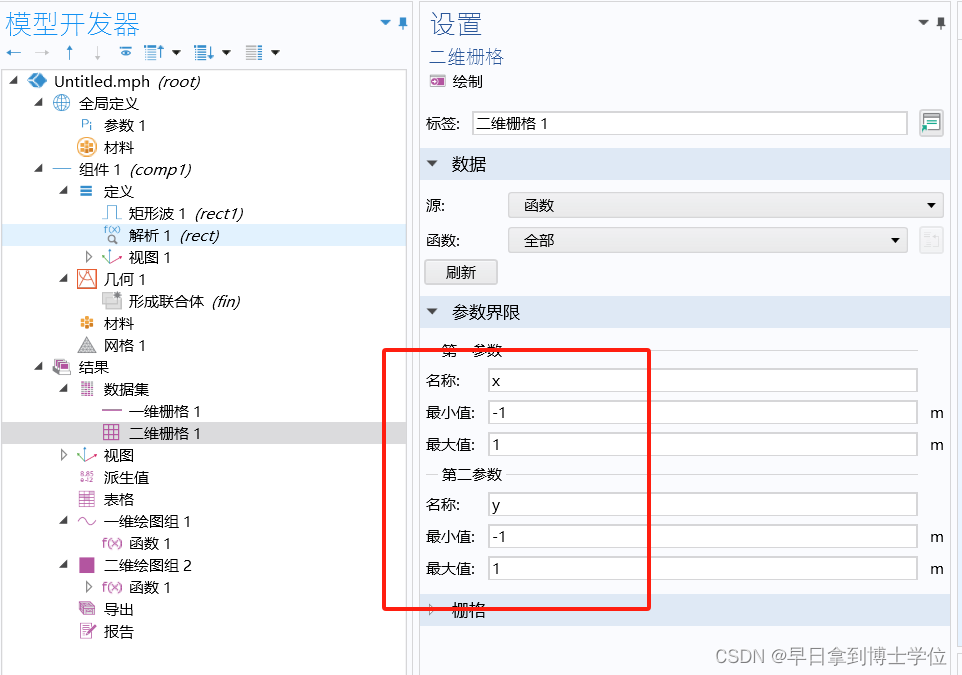

将二维栅格1命名为：二维栅格(源域)

注意：此时建立的是源域的函数，应继续为傅里叶变换结果定义目标域

4. 定义目标域

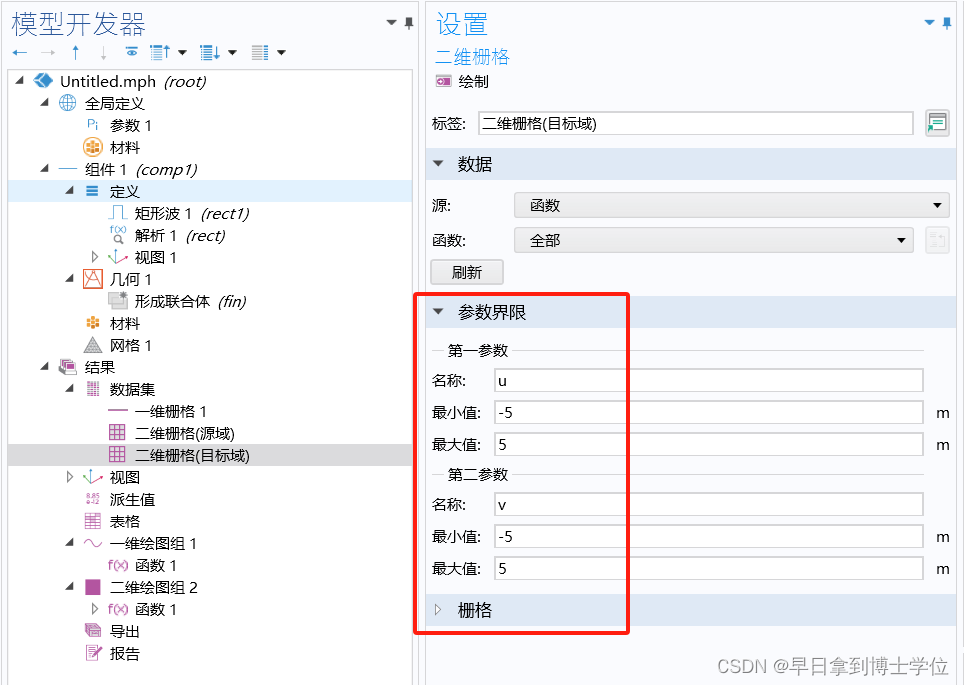

   复制粘贴“二维栅格(源域)”，并将标签修改为“二维栅格(目标域)”，修改第一参数名称为：u，第二参数名称为：v，并将最小值修改为-5，最大值均修改为5。

   注意：二维栅格的数据中，函数都选择全部，因为二维矩形函数中包含了一维矩形函数
5. 绘制二维矩形函数的傅里叶变换

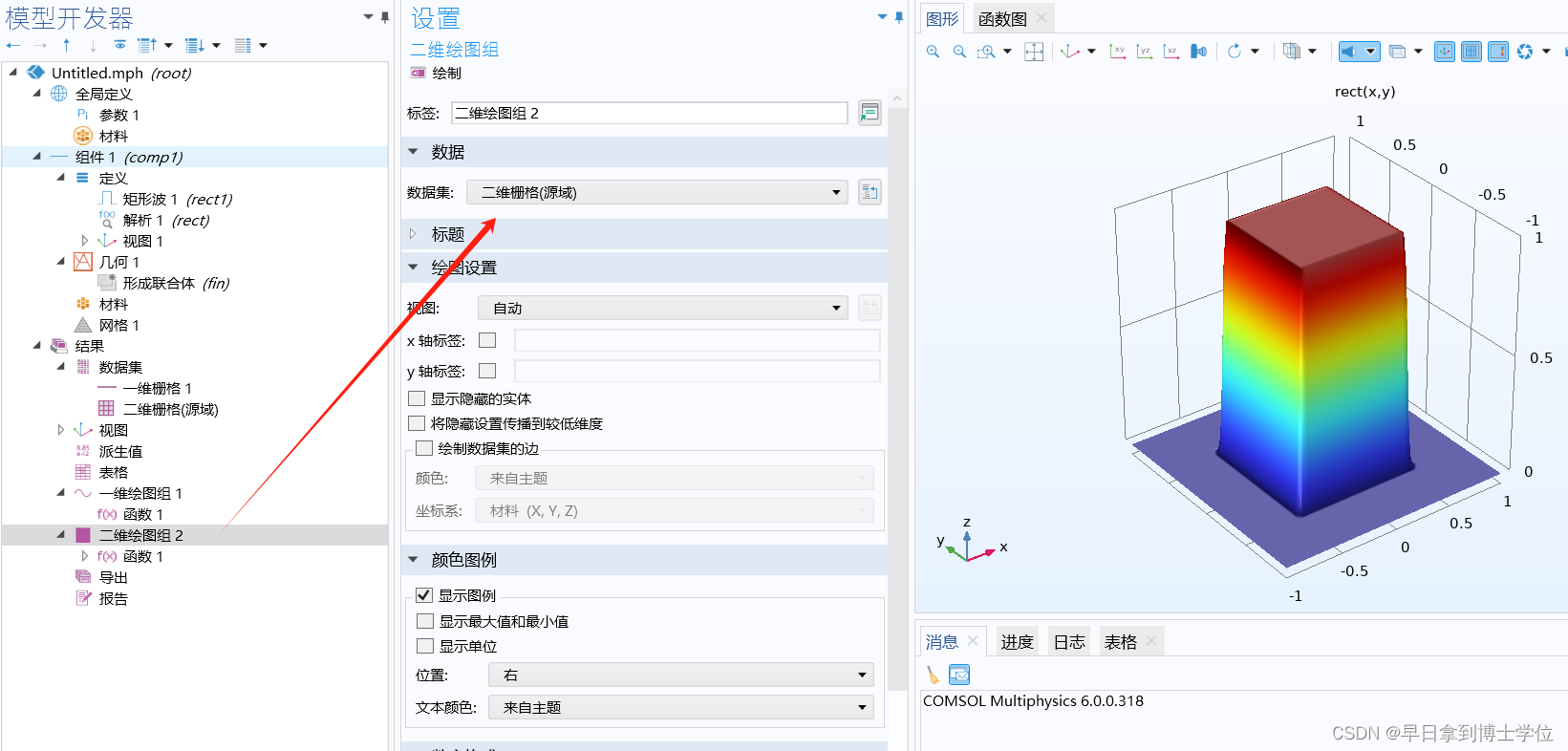

   复制粘贴“二维绘图组2”，展开后点击函数，数据集：二维栅格（目标域），

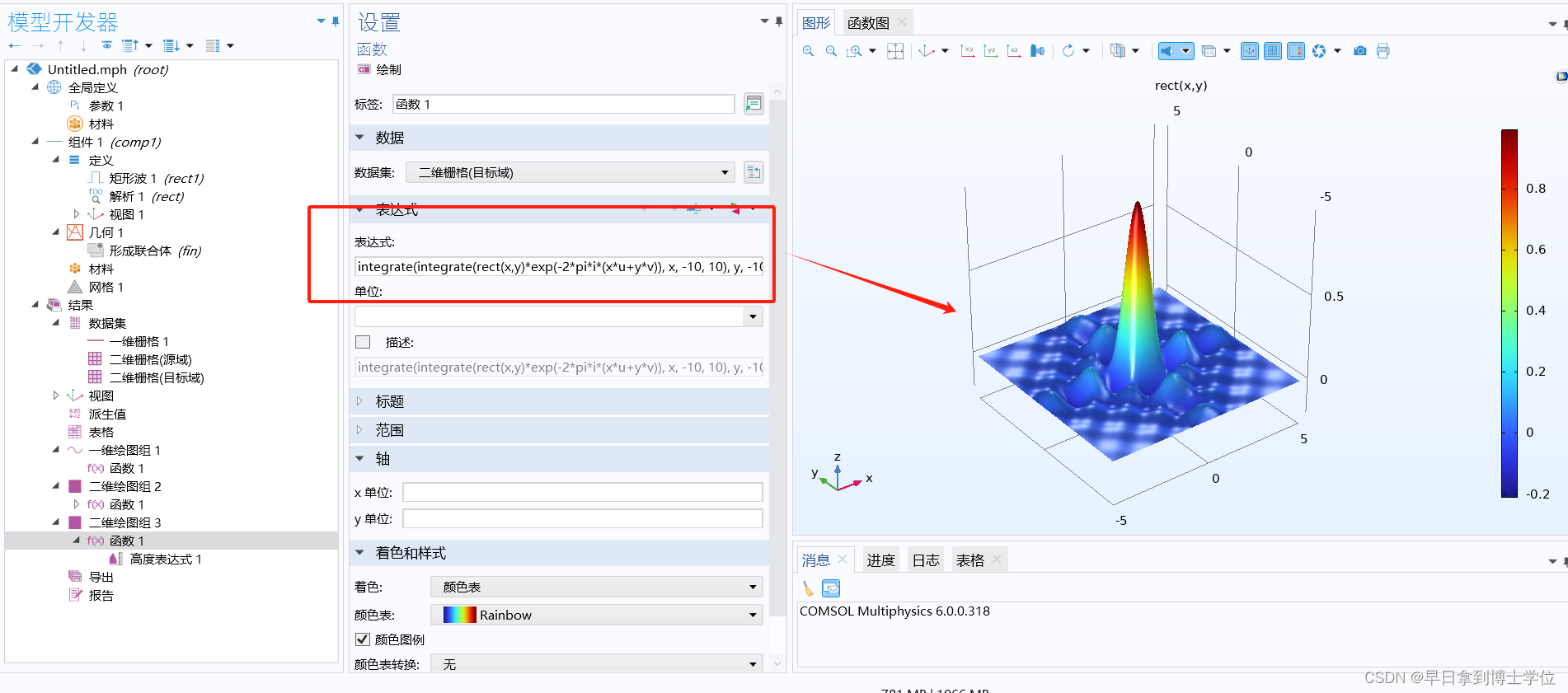

   将FFT变换公式输入到表达式一栏，单击替换表达式可以找到常见的函数或算子，输入表达式后选择绘制图像，即可得到二维矩形函数的傅里叶变换结果。
