COMSOL 6.0 仿真迈克尔逊干涉仪

参考资料：COMSOL官方文档-迈克尔逊干涉仪
0. 简介：

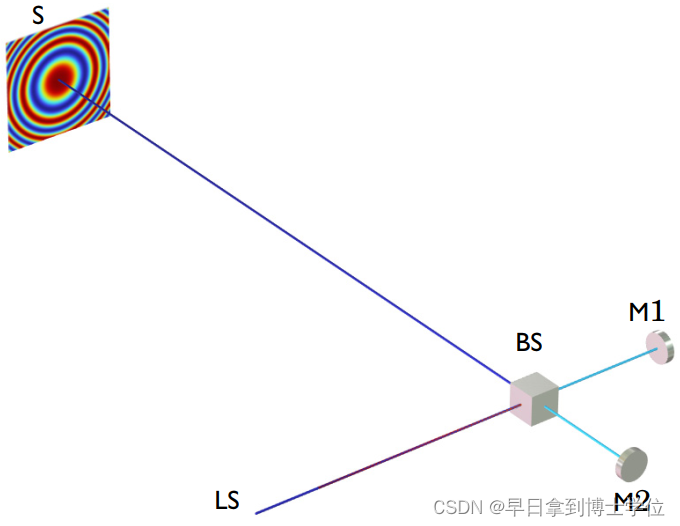

迈克尔逊干涉仪由五部分组成，两个反射镜、一个分光镜、一个成像装置（屏）、一个准直光源，其基本结构如下图所示，由反射镜M1和M2反射的光经BS后在光屏处发生干涉，改变任一光束的光程长度，即使是稍微改变，也会导致屏幕上干涉图样的变化。光程长度的改变可以通过移动其中一个反射镜来实现。如果器件的任何光学元件发生变形(如热膨胀)，也可能发生光程长度的意外变化。该模型说明了热膨胀对在干涉仪屏幕处获得的干涉图样的影响
迈克尔逊干涉仪的基本结构

1. 模型定义

（1）光束传播媒介：分光镜和光学元件周围的空气
（2）反射镜：Wall boundary conditions（壁面边界条件）
（3）分光镜：两个BK7的玻璃棱镜，由薄介质膜(BS界面)隔开，分束器周 围有一层防反射材料(AR)涂料，AR涂层和BS界面由“Thin Dielectric Film subnode to the Material Discontinuity node”建模，材质不连续节点的设置窗口包括一个选项，可以自动设置具有所需反射率的单层涂层。反射率为0.5。
（4）光源：He-Ne激光器，为简单起见，仅设置一条出射光线，初始光束被极化
（5）为了使干涉图样精确，它必须对应于一个具有非常小的立体角的波前。这可以通过将波前的初始曲率半径设置为±1 m，并将分束器和两个反射镜之间的初始光程长度差设置为自由空间波长的大倍数来实现。
在屏幕上获得的干涉图案取决于曲率半径、相位和两束光线到达屏幕时的入射角。

2. 建模过程

（1）新建-点击模型向导-三维-光学-射线光学-几何光学(gop)-添加
点击研究-所选物理场接口的预设研究-射线追踪-完成
（2）定义参数

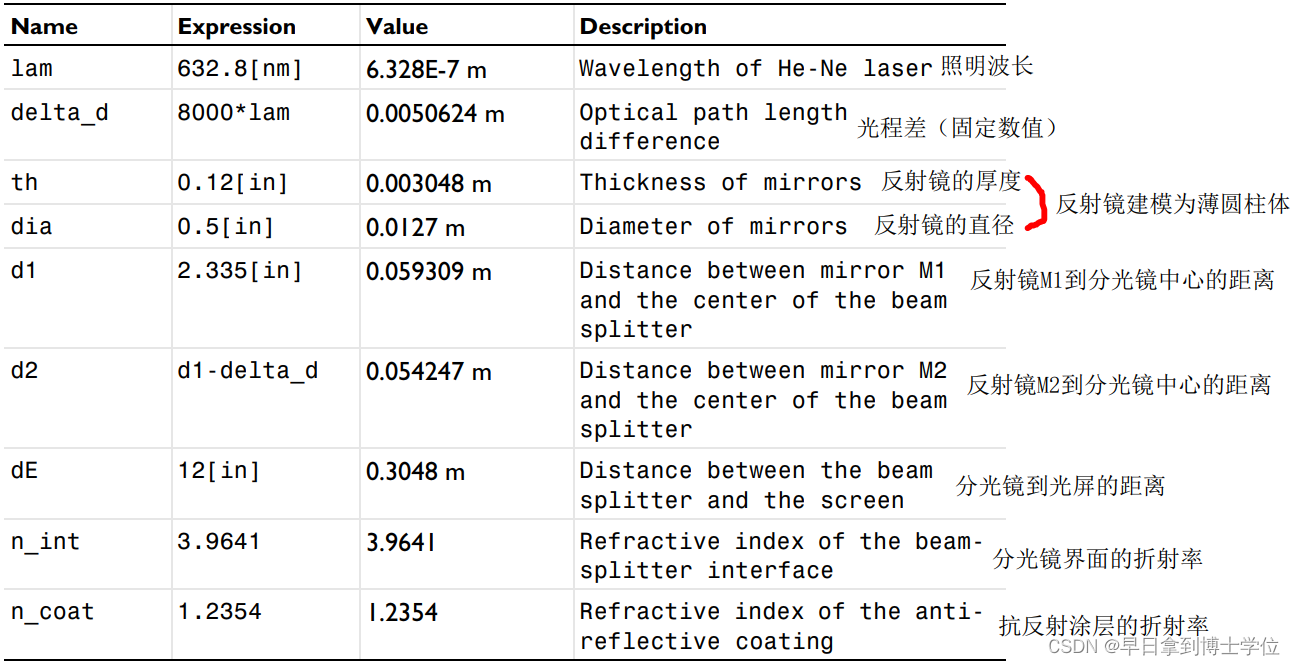

全局定义-参数1-输入以下参数：
在这里插入图片描述
（3）在零件库中选择分光镜

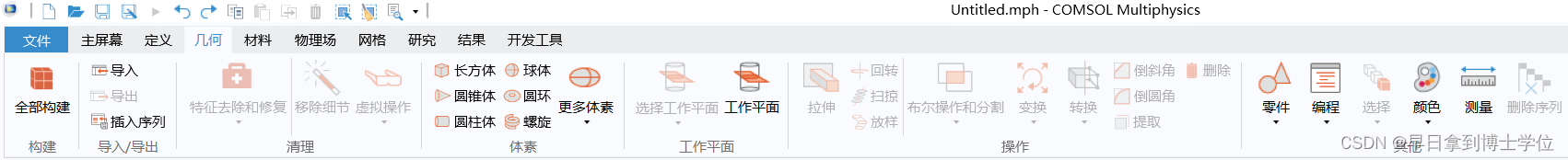

标题栏-几何-零件-零件库
在这里插入图片描述
在零件库窗口，选择射线光学模块-三维-分束器-beam_splitter_cube-点击添加到几何
在这里插入图片描述

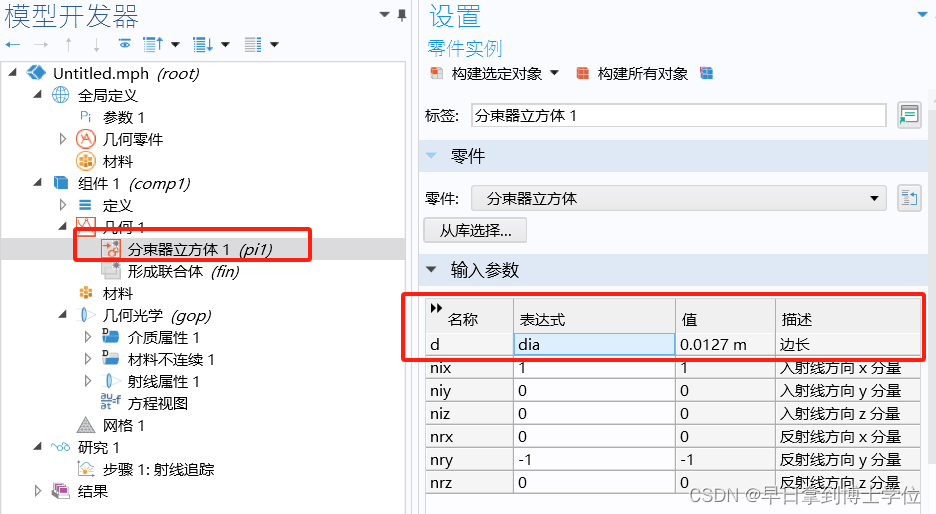

在分束器立方体(pi1)的设置窗口，修改输入参数中的d为dia，使分光镜的边长与反射镜的直径相当
在这里插入图片描述
至此，分光镜的实体和几何尺寸已经确定

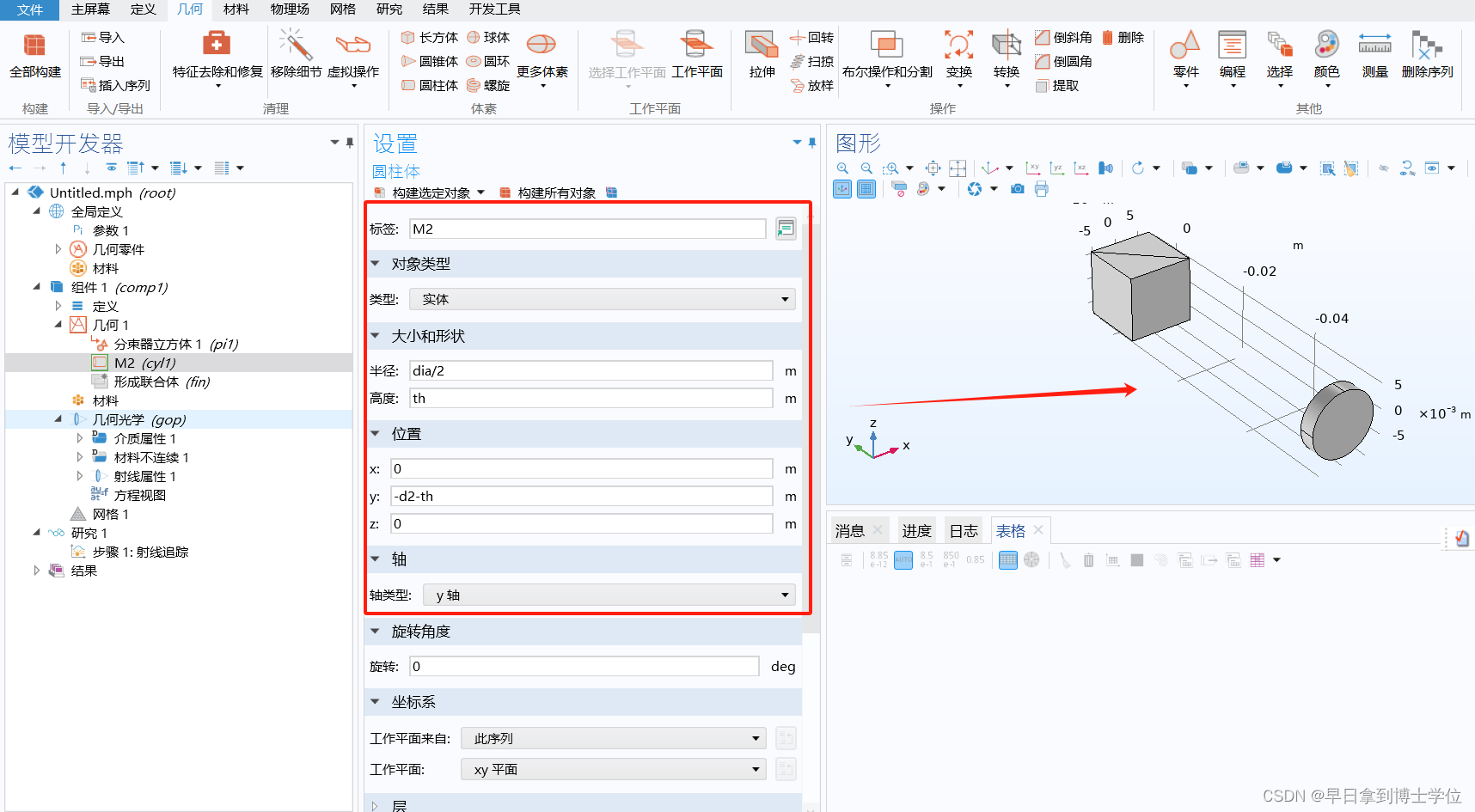

（4）设置两个反射镜
将两个反射镜建模为薄圆柱体
点击几何-圆柱体
修改圆柱体的标签为：M2
修改大小和形状中的半径为dia/2，高度为th
修改位置参数中的y为：-d2-th
修改轴类型为：y轴
在这里插入图片描述

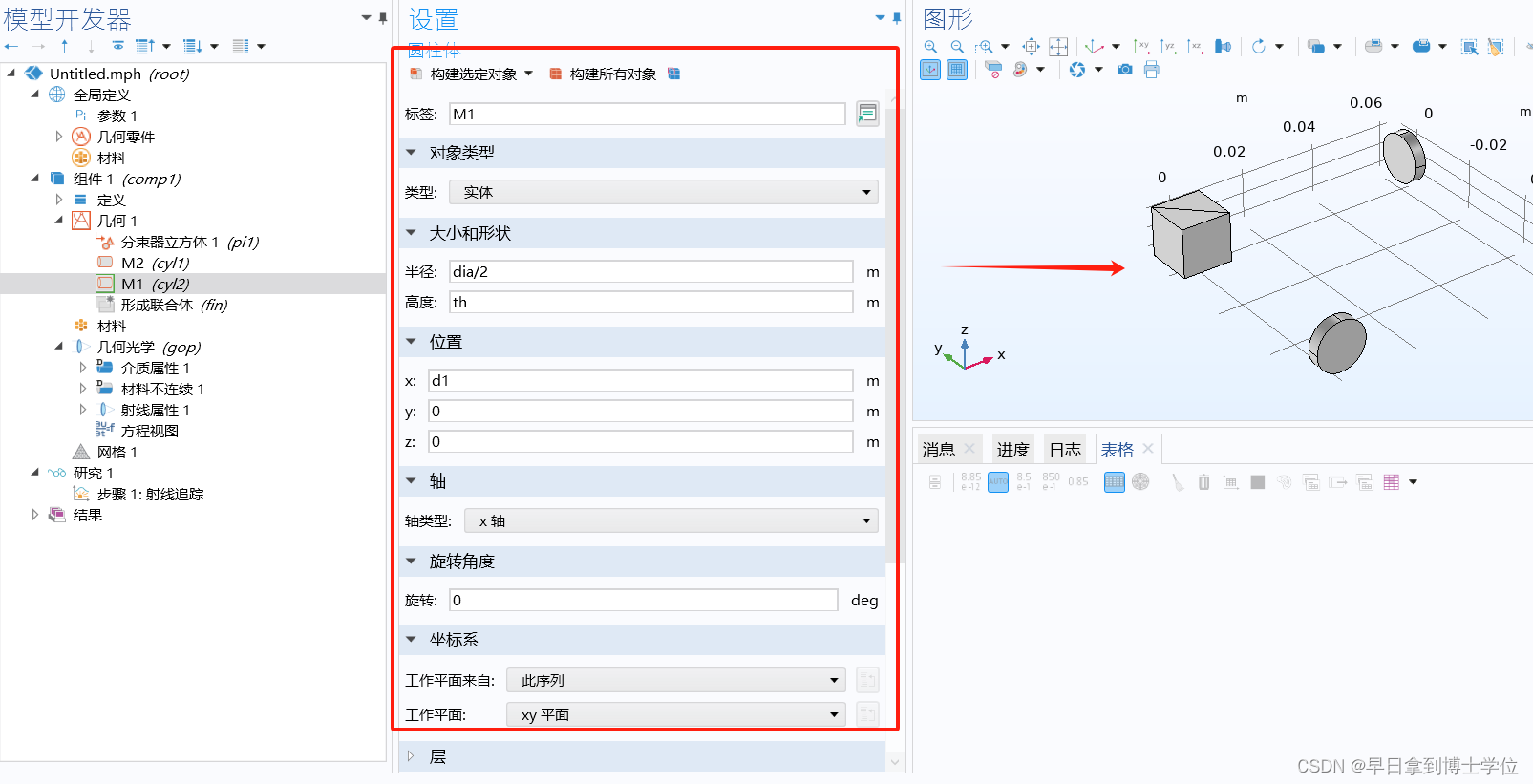

重复上述过程，构建反射镜M1
点击几何-圆柱体
修改圆柱体的标签为：M1
修改大小和形状中的半径为dia/2，高度为th
修改位置参数中的x为：d1
修改轴类型为：x轴
点击-构建选定对象，如下图所示：
在这里插入图片描述

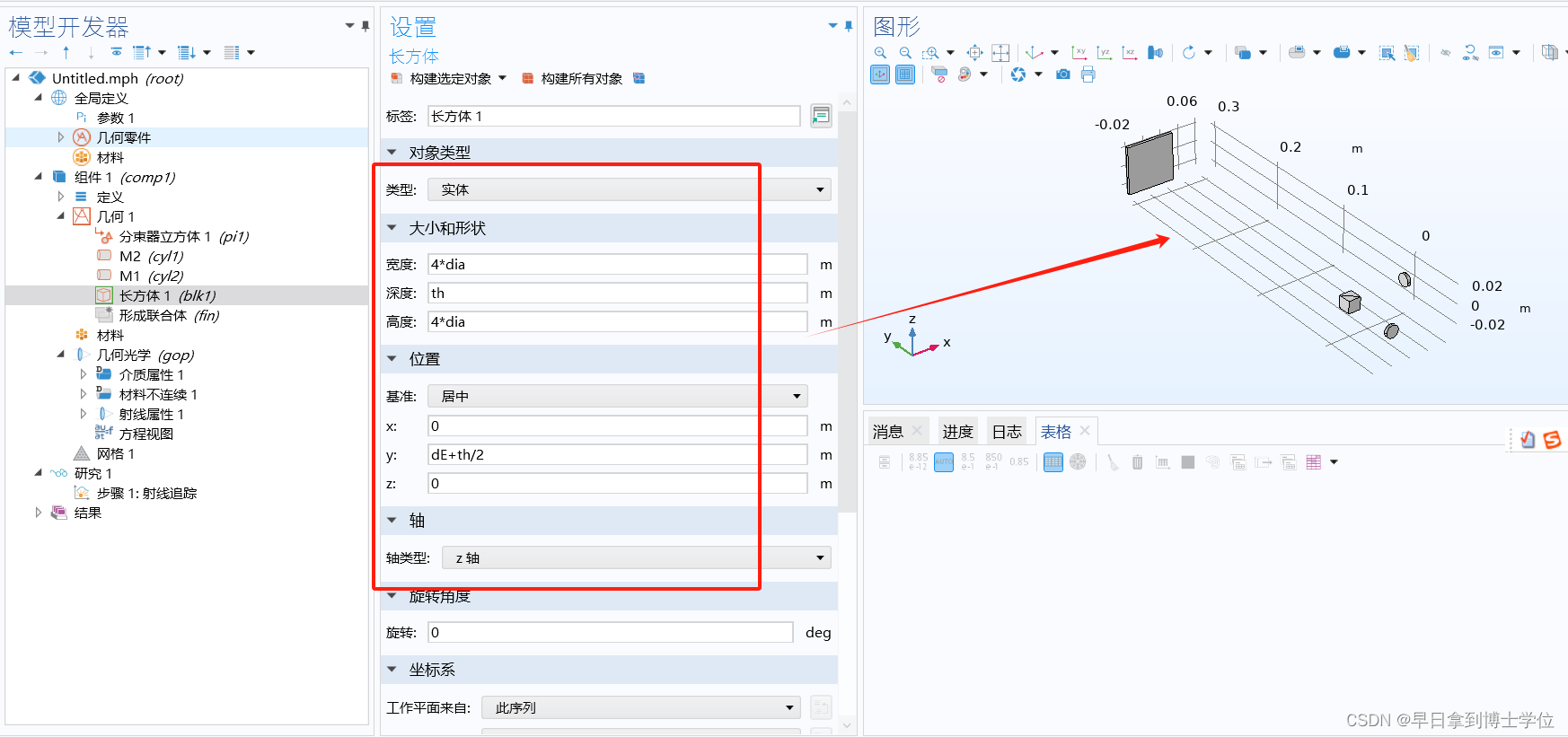

（5）设置光屏
光屏建模为薄长方体
点击几何-长方体
修改大小和形状中的宽度为4*dia，深度为th，高度为4*dia
修改位置中的基准为居中，y为dE+th/2
点击-构建选定对象，如下图所示：
在这里插入图片描述

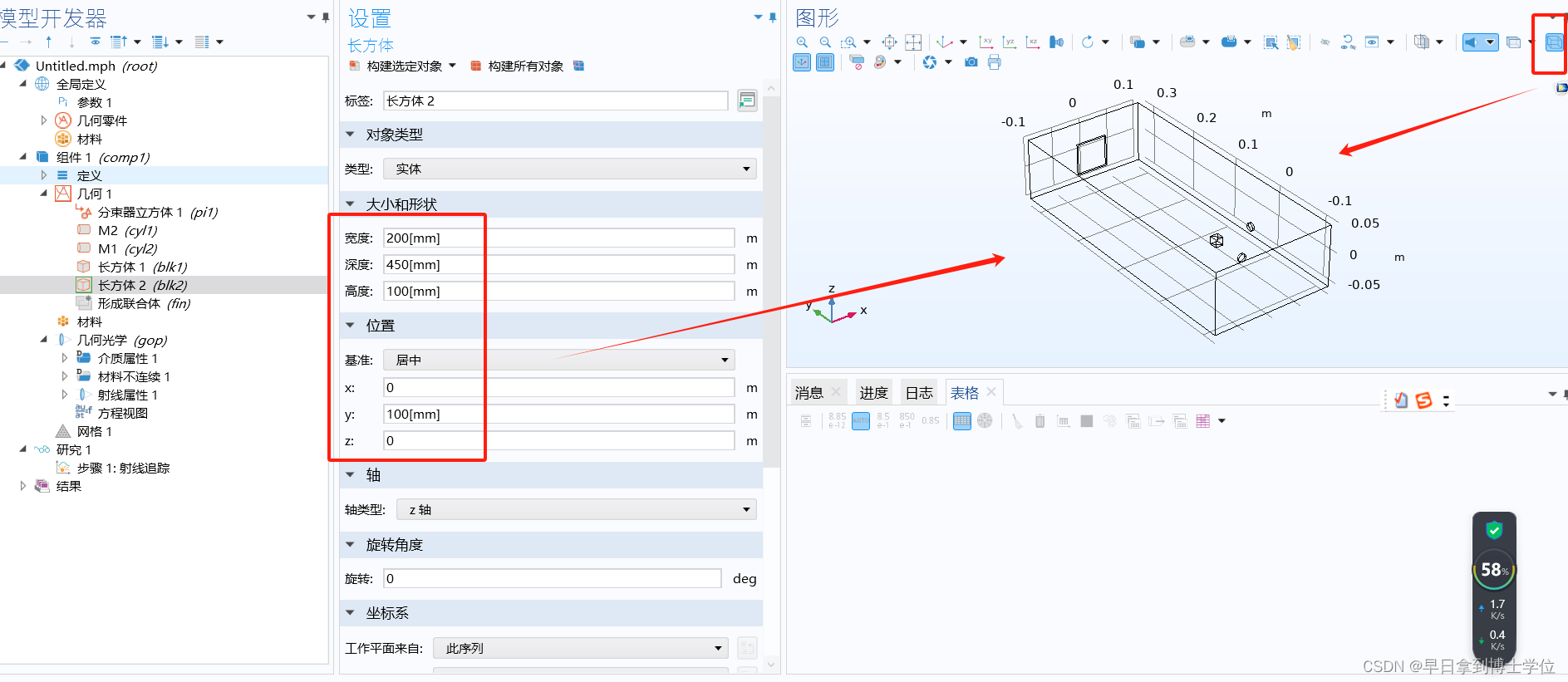

（6）设置干涉发生的整个空间
点击几何-长方体
修改大小和形状中的宽度为200[mm]，深度为450[mm]，高度为100[mm]
修改位置中的基准为居中，y为100[mm]
点击-构建所有对象，点击线框渲染，如下图所示：
在这里插入图片描述
至此，系统的所有元件已构建完毕。

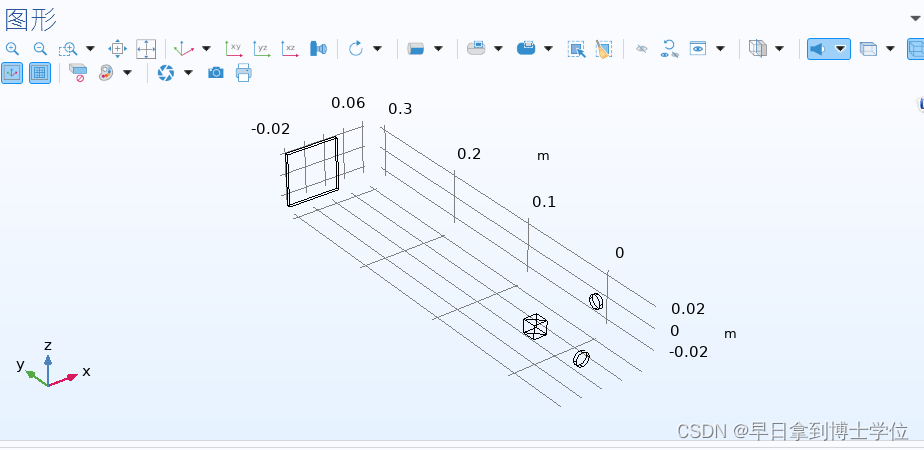

（7）隐藏（6）所创建的干涉空间的视图
点击组件1-定义-视图1-点击标题栏的隐藏
在几何实体选择中选择几何实体层为边界
选择边界1-5和33
在这里插入图片描述
隐藏后的结果为：
在这里插入图片描述
（8）为各部分添加材料
点击材料-添加材料-内置材料-Air-添加到组件
设置几何实体选择为所有域

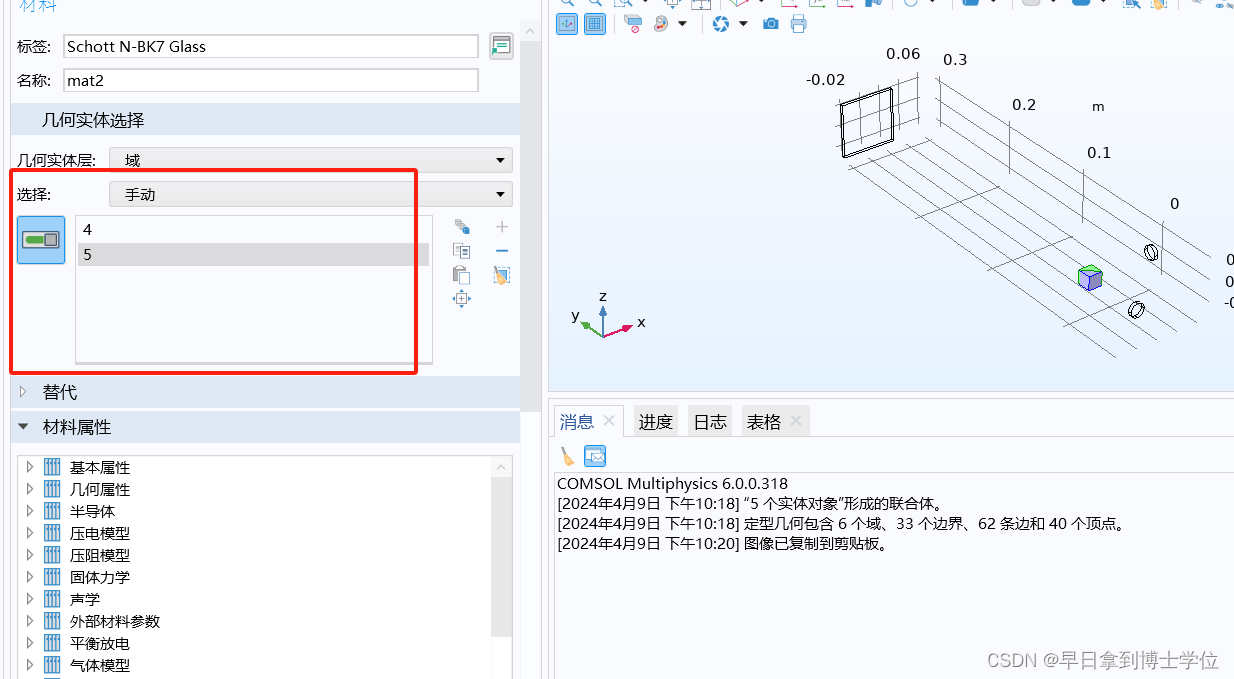

点击光学-Schott Glass-Schott N-BK7 Glass-添加到组件-
设置几何实体选择为域-4、5
在这里插入图片描述
（9）几何光学设置

点击几何光学-定位到强度计算-选择计算强度和功率，勾选计算相位
给分束器的外部添加抗反射涂层
点击材料不连续1-涂层-边界上的介电薄膜-抗反射涂层，勾选视为单层介电膜-指定膜属性的真空波长为lam
此时是所有边界
设置射线波长
点击射线属性1-指定真空波长为lam
设置光屏
点击物理场-边界-壁-选择边界7
设置反射镜
点击物理场-边界-镜面反射-选择边界14和27
在分束器内部设置材料不连续
点击物理场-边界-材料不连续-选择边界19
修改边界上的介电薄膜为指定反射率，输入反射率为0.5，勾选视为单层介电膜，修改膜折射率为n_int，指定膜属性的真空波长为lam，指定膜属性入射角为45[deg]
（10）释放入射光线
从M1反射镜的对面边界释放出一条光线，完全偏振，球面波的曲率半径为-1。
点击物理场-全局-从栅格释放-在初始坐标中，设置qx,0为-100[mm], 射线方向矢量设置为：x为1，其余为0（沿x方向）
修改初始曲率半径为球面波，设置初始曲率半径为**-1[m]，
修改初始偏振类型为完全偏振**，设置初始偏振为用户定义，
初始偏振参考方向为：x=y=0,z=1
（11）设置射线终止
点击物理场-全局-射线终止-在终止准则中，设置射线传播的空间范围为来自几何的边框
（12）研究
点击研究1-步骤1：射线追踪-点击范围：设置步长为0.1，设置停止为2.2，点击替换
点击计算
（13）对结果后处理
创建一个数据集在光屏上展示干涉图样
点击结果-截面，选择数据集为射线1，修改平面为xz平面，修改y坐标为dE

点击结果-二维绘图组，选择数据集为截面1，修改平面为xz平面，修改y坐标为dE

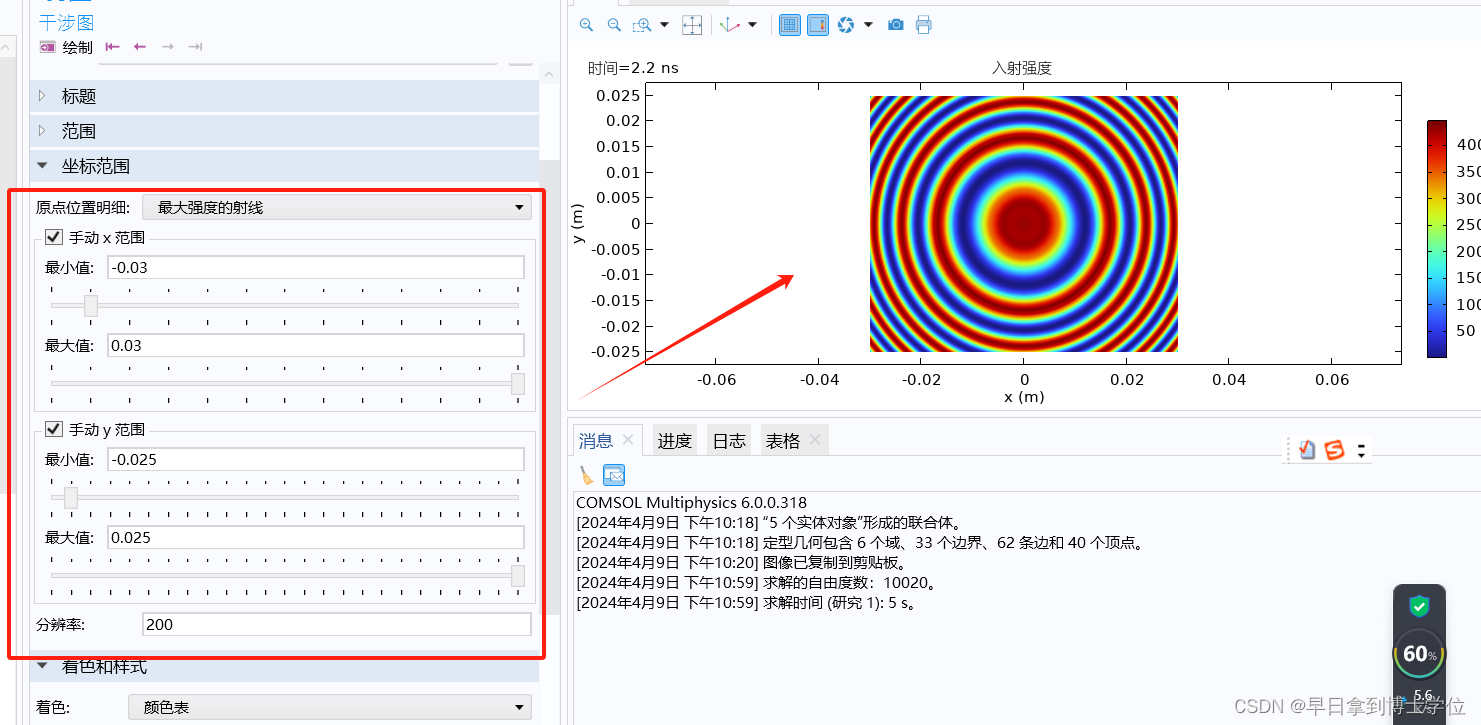

点击二维绘图组，右键更多绘图-干涉图，修改坐标范围中的原点位置明细为最大强度的射线，点击绘制

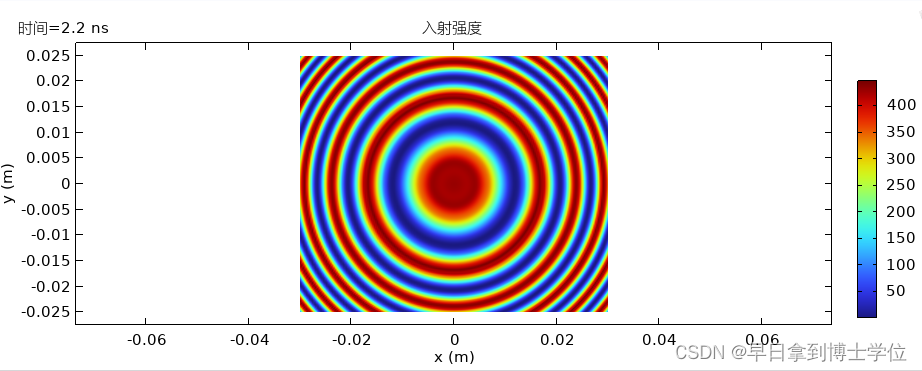

手动调节x和y坐标轴的范围，最终可获得如下结果：
在这里插入图片描述
在这里插入图片描述
干涉结果为明暗相间的条纹
