2019年TI杯 简易电路特性测试仪 制作过程（7）——故障判断分析 20/05/17

/*************************** 20/05/17更新说明 ********************************/
我发现我实际电路中焊接的R38和R39分别是3k和1k，由于R38和R39的不同值会对U_CQ的测量产生影响，为了和程序中关于U_CQ相关的判断对应，我就把这篇博客里面关于U_CQ的内容做了调整。

       之前我对测量部分的软件进行了分析，如果程序中可以准确进行参数测量了，那么故障判断中就可以判断出绝大部分故障了。现在我来分析一下故障判断部分的软件执行过程，同时分析一下该故障对电路的参数会产生什么影响。
一、故障模式的触发

if(Current_Menu == NULL) //界面
{
	if((key == KEY0_PRES) && (device_mode == DEVICE_MODE_MEASURE)) //测量模式 向上键
	{
		Measure_data.data_reg.Measure = 1;//开始测量
		DC_OFFSET_MEASURE();//测直流偏置
		vTaskDelay(100);
		measure_sta = MEASURE_DC_STA; //测量直流偏置
	}
	else if(key == KEY1_PRES)//向下键 模式切换
	{
		if(device_mode == DEVICE_MODE_MEASURE)
		{
			device_mode = DEVICE_MODE_JUDGE; //判断
			Measure_data.data_reg.Measure = 1;//开始测量
			DC_OFFSET_MEASURE();//测直流偏置
			vTaskDelay(100);
			measure_sta = MEASURE_DC_STA; //测量直流偏置
		}
		else
			device_mode = DEVICE_MODE_MEASURE; //测量

		DDS_reg.fre_num = 1000;
		DDS_reg.fre_sta = 1;
		Display_Clear();
	}
}

						basic_task任务中和模式切换相关的代码如上所示

       根据试题中的要求，测试仪进入故障判断模式之后，可以自动判断故障产生的原因，全程不能有人工进行干预操作。因此程序中应该循环的进行参数的测量，然后根据测量的参数进行故障的判断。故障判断模式和测量模式，通过在主界面显示时按下KEY1按键进行切换，切换到故障判断模式后测试仪进行参数的循环测量，一次循环之后进行故障判断，再次按下KEY1按键可以退出故障判断模式进入测量模式。
二、故障判断模式的流程

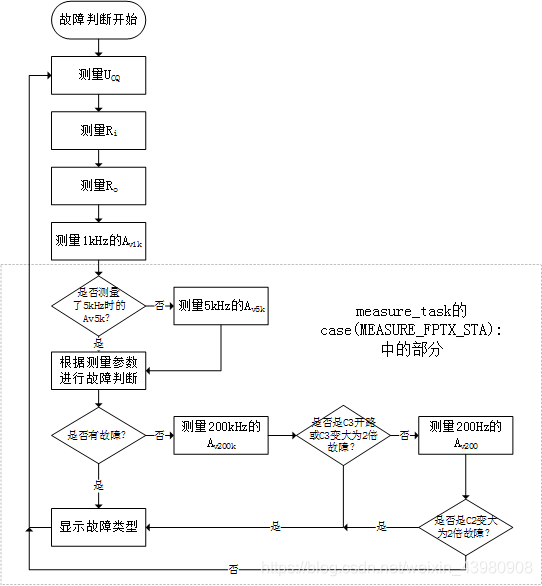

图1 故障判断流程图

       故障判断模式的基本流程图如图1所示，整个过程就是一个不断循环测量的过程，这里相比于测量模式下测量的参数，增加了A_v5k、A_v200k和A_v200，具体测量这三个参数的作用是什么，稍后进行分析，这里大家只需要把判断模式的大体流程弄清楚即可。
其中R1-R4电阻开路与短路故障、C1和C2电容开路故障全都在函数Judge_Change中进行判断，Judge_Change函数定义在HARDWARE/ADC.c中，函数内容如下，函数具体分析会在后面针对具体的故障中进行分析。

//返回值 0:无故障 其他：故障编号
uint8_t Judge_Change(void)
{
	uint8_t i;
	for(i = R1_OPEN;i<=C3_TO_2;i++)
	{
		switch(i)
		{
			case(R1_OPEN):
				if((Measure_data.Ri > 13000) && (Measure_data.Ro < 100) && (Measure_data.Dc > 7000) && (Measure_data.Dc < 9000))
				{//R1开路
					Judge_Change_Mark.Judge_type = R1_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R2_OPEN):
				if((Measure_data.Dc > 3000) && (Measure_data.Dc < 4000))
				{//R2开路
					Judge_Change_Mark.Judge_type = R2_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R3_OPEN):
				if((Measure_data.Dc < 500) && (Measure_data.Ri < 500) && (Measure_data.Ro < 100) && (Measure_data.Av < 10))
				{//R3开路
					Judge_Change_Mark.Judge_type = R3_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R4_OPEN):
				if((Measure_data.Dc > 7000) && (Measure_data.Dc < 9000) && (Measure_data.Ri > 10000) && (Measure_data.Ri < 12000)&& (Measure_data.Ro < 100))
				{//R4开路
					Judge_Change_Mark.Judge_type = R4_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R1_SHORT):
				if((Measure_data.Dc > 10800) && (Measure_data.Dc < 11300) && (Measure_data.Ri < 500) && (Measure_data.Ro < 100))
				{//R1短路
					Judge_Change_Mark.Judge_type = R1_SHORT;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R2_SHORT):
				if((Measure_data.Dc > 7000) && (Measure_data.Dc < 9000) && (Measure_data.Ri < 100) && (Measure_data.Ro < 100))
				{//R2短路
					Judge_Change_Mark.Judge_type = R2_SHORT;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R3_SHORT):
				if((Measure_data.Dc > 11500) && (Measure_data.Ro < 100))
				{//R3短路
					Judge_Change_Mark.Judge_type = R3_SHORT;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(R4_SHORT):
				if((Measure_data.Dc < 300) && (Measure_data.Av < 200) && (Measure_data.Av > 20))
				{//R4短路
					Judge_Change_Mark.Judge_type = R4_SHORT;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(C1_OPEN):
				if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 20000) && (Measure_data.Ro < 100) && (Measure_data.Av < 10))
				{//C1开路
					Judge_Change_Mark.Judge_type = C1_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			case(C2_OPEN):
				if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 5000) && (Measure_data.Ri < 10000) && (Measure_data.Av < 50))
				{//C2开路
					Judge_Change_Mark.Judge_type = C2_OPEN;
					Judge_Change_Mark.Jude_sta = 1;
					return i;
				}
				break;
			default:
				Judge_Change_Mark.Judge_type = 0;
				Judge_Change_Mark.Jude_sta = 0;
				break;
		}
	}
	return 0;
}

三、R1-R4电阻开路与短路故障判断
1. R1开路
       R1开路之后，放大电路没有了一个合适的静态工作点，三极管工作在截止区，此时放大电路的输入电阻Ri（以后没有特殊说明时，Ri和Ro指的是输入信号频率为1k时的Ri和Ro。）应该约等于R2的值为15k，由于没有输出的交流信号，Ro的测量值应该为0，测得的U_CQ值应该是$\frac{1k+2k}{1k+3k+2k}\ast 12V=8V$，根据Judge_Change中的case(R1_OPEN):分支代码即可看出，程序中就是依靠的这三个参数进行判断的，判断R1是否开路。由于测量存在误差，元器件的参数存在离散性，所以Ri>13k && Ro<100 && 7000mV<U_CQ<9000mV，这些判断门槛范围都是我根据自己电路进行实际的测量得到的，获得的方法就是在测量模式下将R1开路然后测量一遍数据，看一下测得数据是多少，根据测得的数据进行门槛设置。后面的其他故障同样可以这么做，根据测试仪的实际数据然后结合理论分析设置判断的条件。
2. R2开路
       R2开路同样影响的是静态工作点，但是这里的U_CQ受三极管的特性影响较大，不同的9013很可能不大相同，我这里的判断依据是 3000mV<U_CQ<4000mV，这个范围是我在测量模式下将R2开路之后测量得到的值，这个值比较特殊，其他的故障不会造成 U_CQ等于这个值，这个范围的设定还是需要各位进行实际测量得出。
3. R3开路
       R3开路导致三极管集电极没有电压，导致三极管无法正常工作，BE相当于一个二极管，因此输入电阻很小，同时没有信号输出Ro也测量不到，U_CQ基本为0，Av（没有说明的话Av表示1k时的增益）基本为0。考虑到测量误差等影响，程序中的判断依据如下，各位可以根据自己电路实际测量值进行设置。

if((Measure_data.Dc < 500) && (Measure_data.Ri < 500) && (Measure_data.Ro < 100)
	&& (Measure_data.Av < 10))

4. R4开路
       R4开路同样会影响电路的静态工作点，E极没有了直流通路，三极管截止。体现在参数中就是Ri=R1//R2=11k、U_CQ=8V、Ro测量值为0。考虑到测量的误差，程序中的判断条件如下。

if((Measure_data.Dc > 7000) && (Measure_data.Dc < 9000) && (Measure_data.Ri > 10000)
	 && (Measure_data.Ri < 12000)&& (Measure_data.Ro < 100))

5. R1短路
       R1短路影响的还是电路的静态工作点，三极管完全饱和，U_CQ=12V-U_BE-U_CE=12-0.7-0.3=11V，这时的Ri基本为0，Ro测量值为0，这些参数的判断范围和门槛最好根据自己实际的测量值进行设置，特别是U_CQ的值，不同的三极管的U_BE和饱和U_CE还是有点差别的，同时电源的12V的误差也会影响最终的U_CQ值，软件中的判断部分代码如下。

case(R1_SHORT):
	if((Measure_data.Dc > 10800) && (Measure_data.Dc < 11400) && (Measure_data.Ri < 500)
		 && (Measure_data.Ro < 100))

6. R2短路
       R2短路导致三极管截止，体现在参数上就是Ri基本为0、U_CQ=8V、Ro测量值为0，考虑到误差的情况下设置的判断条件如下。

case(R2_SHORT):
	if((Measure_data.Dc > 7000) && (Measure_data.Dc < 9000) && (Measure_data.Ri < 100)
		 && (Measure_data.Ro < 100))

7. R3短路
       R3短路导致没有输出电阻，三极管的U_CQ为12V，同时Ro的测量值为0，代码中判断R3短路的条件如下。主要根据U_CQ的与众不同来判断。

case(R3_SHORT):
	if((Measure_data.Dc > 11500) && (Measure_data.Ro < 100))

8. R4短路
       R4短路的话影响电路的静态工作点，三极管基本饱和，U_CQ=U_CE=0.3，此时虽然三极管饱和但是Ui还是会对三极管的基极电流产生影响，这里体现在会产生Uo的输出，虽然这个Uo大概率是失真的，但是测试仪还是会测量到信号Uo，参数体现就是Av的值不为0，由于Ui很小，最后的Av可能有一定的数值，但是不会很大。我经过实际的测量，得到我的电路中此时的Av大概在4.0（带一位小数，程序中为40）左右，这个值需要各位实际进行测量然后进行设置。相关判断条件如下。

case(R4_SHORT):
	if((Measure_data.Dc < 300) && (Measure_data.Av < 200) && (Measure_data.Av > 20))

四、C1-C3开路
1. C1开路
       C1开路不会影响电路的静态工作点，由于输入开路此时测量的到的Ri应该是无穷大，由于没有输出信号Ro测量值为0，Av也为0。由于电路的静态工作点正常，此时的U_CQ会由于电路中三极管的差别产生细微的差别，我这里测量得到U_CQ为4.8V左右（实际的静态工作点为7.2V，由于外接了R38和R39，导致电压下降。），这个值需要实际测量得出。程序中的相关判断条件代码如下。

case(C1_OPEN):
	if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 20000) && (Measure_data.Ro < 100) && (Measure_data.Av < 10))

2. C2开路
       C2开路同样不影响电路的静态工作点，Ri≈R1//R2//(1+β)R4，由于β的差异不同的电路会有区别，但是Ri<R1//R2=10.9k，这个值还是需要各位具体测量之后在进行设置。会对Av产生影响，Av会减小，Av≈R3/R4=2，这里的Av也最好进行实际测量之后在设置。软件中判断相关代码如下。

case(C2_OPEN):
	if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 5000) && (Measure_data.Ri < 10000) && (Measure_data.Av < 50))

3. C3开路
       C3开路不影响放大电路的任何特性，C3的作用就是和放大电路的输出电阻R3构成了一个低通滤波器，C3存在时截止频率大概是169k，去掉C3之后该电路的截止频率由放大电路的带宽决定，f_β=f_T/β，通过查看9013的数据手册可以知道三极管的特征频率f_T是100MHz，因此f_β>300kHz。这里为了判断C3是否开路，选择去测量信号频率为200kHz时的A_v200k。
       通过图1可以知道，测量A_v200k之前需要先判断A_v5k有没有测量，这里的A_v5k认为是放大电路的通频带增益，为了节省时间没有去对整个频率范围进行扫描，直接认为A_v5k就是通频带的最大增益，这样做会有误差，但是会减少测量时间，程序中判断C3开路的流程基本如下。

图2 C3开路判断流程

       A_v200k的测量方式和之前测量截止频率的方法相同，采用的都是扫描法，计算和相应的判断过程在FPTX_Cal_200K_Handle函数中，函数代码如下。

//返回值  ：1正常 0C3开路 2C3增大为原来2倍
uint8_t FPTX_Cal_200K_Handle(void)
{
	uint16_t data_max[5],data_min[5],min_seaf,max_seaf;//最值
	uint16_t i,j;
	uint32_t cal;

	for(i = 0;i < 5;i++)
	{
		data_max[i] = 0;
		data_min[i] = 0xffff;
	}
	for(j = 0;j < 5;j++)
	{
		for(i = 0;i < ADC3_UO2_SIZE;i++)
		{
			if(data_max[j] < ADC3_BUFF_UO2[i])
			{
				data_max[j] = ADC3_BUFF_UO2[i];
				max_seaf = i;
			}
			if(data_min[j] > ADC3_BUFF_UO2[i])
			{
				data_min[j] = ADC3_BUFF_UO2[i];
				min_seaf = i;
			}
		}
		ADC3_BUFF_UO2[min_seaf] = ADC3_BUFF_UO2[max_seaf] = (data_min[j] + data_max[j])/2;
	}
	data_min[0] = (data_min[0] + data_min[1] + data_min[2] + data_min[3] + data_min[4])/5;
	data_max[0] = (data_max[0] + data_max[1] + data_max[2] + data_max[3] + data_max[4])/5;
	cal = data_max[0] - data_min[0];
	cal = cal*3300/4096*Uo_gain/10;//单位mv Uo峰峰值
	//计算增益
	cal = cal*100/Ui_Rms;//得到增益大小0.1
	if((cal <= Judge_5K_Av*75/100))//200K时的增益小于 5K时的增益的0.75-0.55 认为是C3没开路了
	{
		if((cal >= Judge_5K_Av*55/100))//正常
			return 1;
		else//衰减很大
		{
			if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 800) && (Measure_data.Ri < 3000)
			&& (Measure_data.Ro < 2500) && (Measure_data.Ro > 1500) && (Measure_data.Av > 1000))//满足这些条件才是C3to2
				return 2;
		}
	}
	else
	{
		if((Measure_data.Dc > 4000) && (Measure_data.Dc < 5500) && (Measure_data.Ri > 800) && (Measure_data.Ri < 3000)
			&& (Measure_data.Ro < 2500) && (Measure_data.Ro > 1500) && (Measure_data.Av > 1000))//满足这些条件才是C3开路
			return 0;
	}
	return 1;
}

       程序中可以看出，C3开路体现在具体参数上的判断依据是，Ro、Ri、U_CQ和Av都正常的情况下，只有A_v200k > A_v5k*0.75的情况在才会判断为C3开路。
五、C1-C3增大为原来两倍
1. C3增大为原来两倍
       C3增大为原来的两倍，对整体的影响体现在后面的低通滤波器的带宽变窄了，我这里的判断方法是和C3开路一起判断，同样是测量A_v200k来进行判断。按照理想的阻抗计算的话，C3为470pF时A_v200k应该等于A_v5k(认为是通频带的最大增益)的0.65左右，C3为940pF时A_v200k应该等于A_v5k的0.39左右，算上元器件的误差(电阻电容的误差需要尽可能的接近理论值，否则需要校准。)，最后经过实际的测试我这里取了0.55作为门槛判断值。具体的程序在FPTX_Cal_200K_Handle函数中，上面已经给出了函数的具体代码。
2. C2增大为原来的两倍
       C2增大为原来的两倍后，主要影响的就是放大电路的低频特性，我这里采用的判断依据是测量信号频率为200Hz是的A_v200，此时放大电路的低频特性主要受C2影响，如果C2增大为原来的两倍的话那么A_v200也将会适当的变大。放大电路的增益$Av\approx \frac{\beta R3}{rbe+(1+\beta )Re}$，C2变大会为原来的两倍时主要影响的就是r_be+(1+β)Re的大小，将信号频率变为200会放大其对r_be+(1+β)Re的影响。由于这里的r_be会比测量得到的Ri大一些，我实际测量的到Ri在2k左右，所以r_be我设为3k。信号为1k时C2变大为2倍，Re从3.4欧变为1.7欧，设β为150，则r_be+(1+β)Re从3513欧变为3255欧，变化了7%，这个变化程度很小，可能一点测量误差就会导致判断出错。信号频率为200欧时，C2变为原来的两倍后，Re从16.95欧变为8.47欧，则r_be+(1+β)Re从5559欧变为4279欧，变化了23%，这个变化就比较大了，一点测量误差基本不会影响最后的判断。
       上面的理论分析，只是为我们确定了一个判断的方向，需要去求A_v200，求A_v200的方法我采用了均方根算法，由于这个频率不大，采用均方根算法比较准确。判断流程图如下所示。

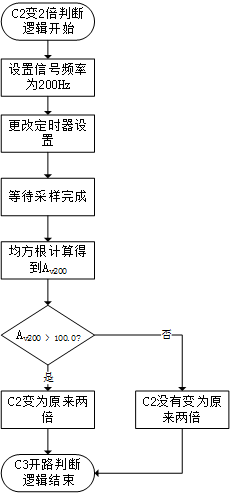

图3 C2变为两倍判断流程图

       C2变为原来两倍的判断程序部分在Av_Cal_200Hz_Handle函数中，函数中计算采样的到数据，计算完成之后得到A_v200的值，由于这个判断是在其他故障判断之后的，并且C2变为两倍基本不会对Ri、Ro、U_CQ和Av产生影响，并且之前故障的判断门槛已经比较的宽松，不会和C2变为两倍产生冲突，因此这里只是单纯的判断了一下A_v200是否大于100.0（这个值还是需要各位去进行实际测量得到，受β的影响比较大。注意Av都是带有一位小数的，所以程序里是大于1000。），大于则认为是C2变为两倍故障。
       也可以将本次A_v200的值和之前A_v200的值进行比较，如果本次A_v200的值突然变大了不少，认为是C2变为2倍了。

3. C1变为两倍
       C1变为两倍的故障判断，我在程序中没有实现，根据理论分析来说，C1变为原来的两倍会影响放大电路的输入电阻Ri的大小，但是这个变化不会很明显，采用我原来的硬件电路这个变化是测量不出来的。要判断C1是否变大为原来的两倍，需要采用一个阶跃信号对电容进行充电，然后测量电容充电的快慢，来判断C1是否变大为原来的两倍，按照这个思路我去仿真了一下。下面是仿真结果。

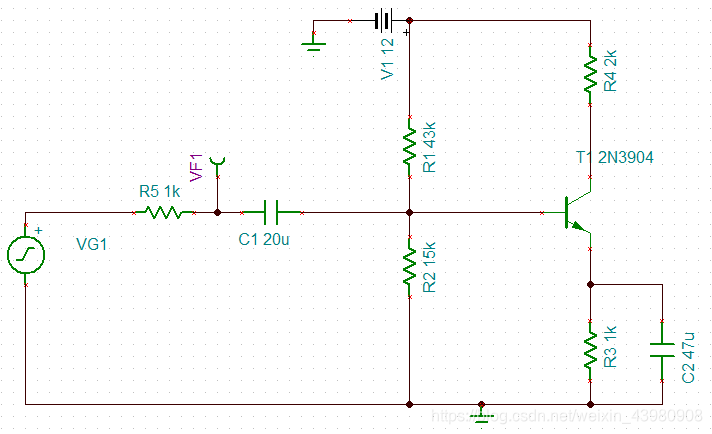

图4 仿真电路

图5 C1为10uF时VF1点电压和时间的关系

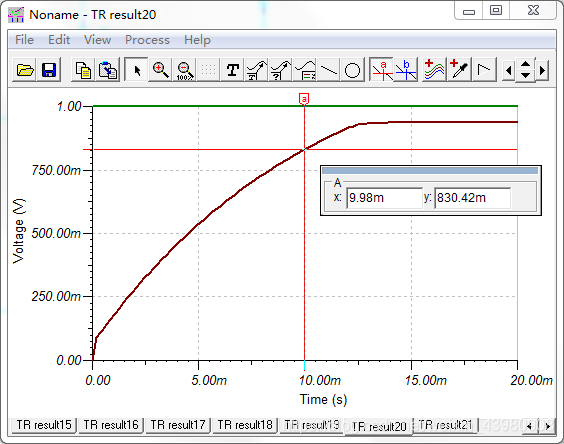

图6 C1为20uF时VF1点电压和时间的关系

       从上面3幅图中可以看出，阶跃信号对C1的充电情况，C1变大的时候充电速度明显变慢了，10ms时10uF电容充电了大概941.27mV，20uF电容充电大概830.42mV，有明显的差距，根据这个理论方向去实验测试，应该可以判断出C1是否变化为原来的两倍。
       想要改进获得这个功能的话，需要在原来的电路基础上，在增加一路Ui输出，及串联电阻输出一个阶跃信号，然后再回采Ui信号的大小即可。（后续可能会完善更新这部分内容）

六、判断时间在2s之内
       题目要求中，判断时间控制在2s之内，程序中每进行一次完整的测量流程之后，就会显示当前是否有故障，有故障则显示故障的种类。显示任务Main_Display中，每当一次循环完成之后，就会判断并显示当前的电路状态。所以必须要使得程序中，2次循环的时间小于2s，目前我在程序中加入了很多等待电路就绪稳定的延时，主要体现在不同参数测量之间，循环用时主要都浪费在各种延时上了，各位如果觉得判断的慢的话，可以适当的减少延时时间，但是减少延时的时间能会让参数的量出现不稳定的现象，切记。
       同时R1-R3的开路和短路、C1和C2的开路这些故障的判断速度会相对快一点，因为这些故障不需要去测量A_v200k和A_v200，C3开路和C2、C3变为两倍故障则判断时间相对较长。

---------------------------------------------------------------分割线-----------------------------------------------------------------

       至此程序中有关故障判断的部分已经分析完了，如果有地方有疑问的话，欢迎各位留言交流。之后将开始更新程序中有关校准的部分。

       PS：程序源码和硬件电路图都在之前发的这个系列博文第一篇中，大家可以在那篇博文的最下面，点击网盘链接进行下载。
