HC-05蓝牙模块主从配对设置步骤记录

1.主从配置串口调试图片

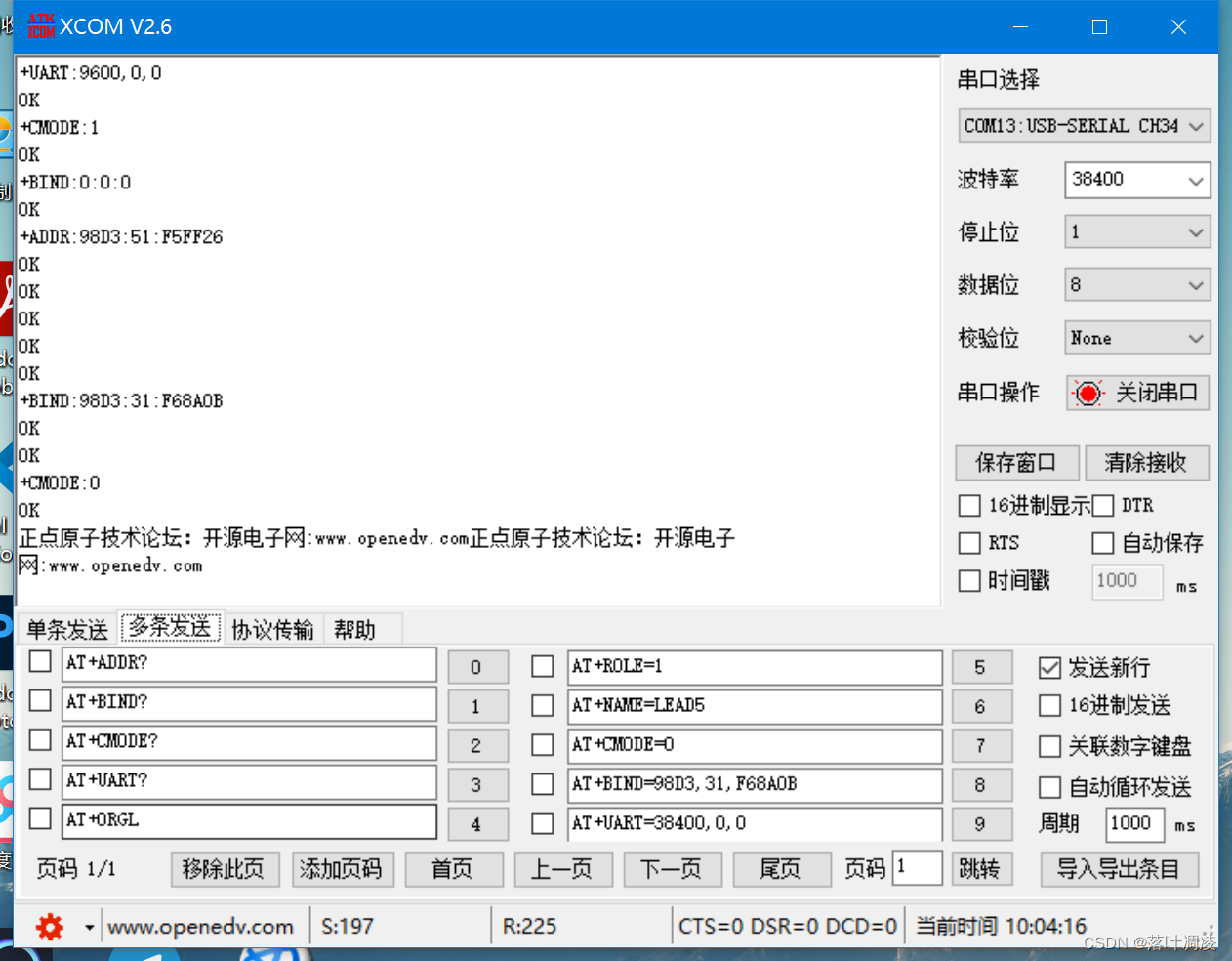

图1 HC-05配对主机相关命令

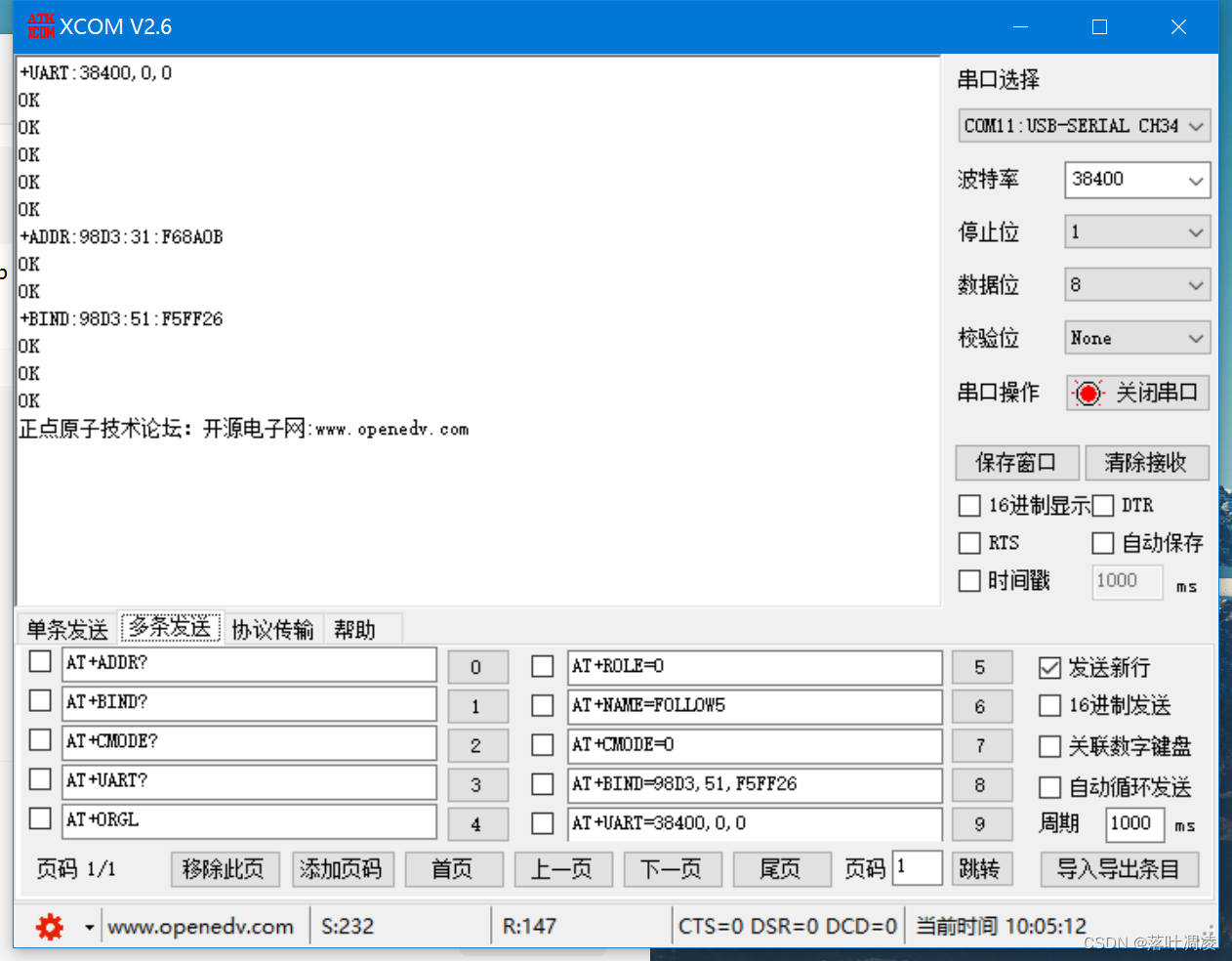

图2 HC-05配对从机相关命令

2.主机设置步骤说明

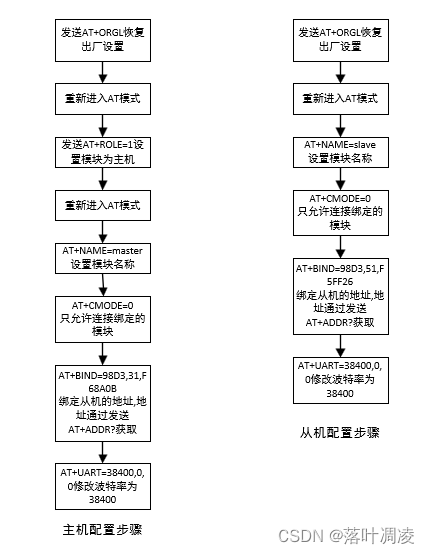

       准备两个USB转TTL的串口调试器，连接蓝牙和串口调试器，按住蓝牙模块上的按钮后上电，蓝牙模块进入了AT指令模式，现象就是蓝牙模块1s闪1下，此时可以发送AT指令配置蓝牙模块，此时模块的波特率固定为38400，1位停止位，无校验。如果模块之前已经配置过了，最好发送AT+ROGL恢复出厂设置，恢复出厂设置后需要重按住按钮上电进入AT模式。步骤如下

       配置完成后两个蓝牙重新上电，此时两个蓝牙快速闪烁，如果配置成功等待10s后蓝牙会变成5秒闪两下，表示连接成功进入串口透传模式，可以使用串口发送数据进行测试。
