基础知识之EEPROM 掉电保存

EEPROM掉电保护

EEPROM（带电可擦可编程只读存储器）是用户可更改的只读存储器（ROM），其可通过高于普通电压的作用来擦除和重编程（重写）。不像EPROM芯片，EEPROM不需从计算机中取出即可修改。在一个EEPROM中，当计算机在使用的时候可频繁地反复编程，因此EEPROM的寿命是一个很重要的设计考虑参数。EEPROM是一种特殊形式的闪存，其应用通常是个人电脑中的电压来擦写和重编程 。

本章主要科普EEPROM掉电保存。

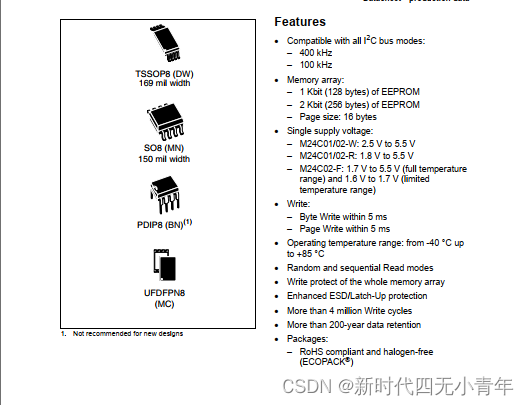

首先说一下EEPROM的使用寿命，还是比较长的，本次讲解的型号是M24C02-WMN6TP，官方手册上面介绍的是400万次的写周期

日常我们写数据，大部分人都是在同一个地址写，同一个地址读，有没有发现这个空间没有利用完！这个型号有128和256bytes的大小，但是我们总在一个地址写和读，长时间这样，该地址空间有没有可能写坏了！

既然这样，我们为了避免在同一个地址长时间的写，我们可以采用循环写，将地址空间写满，那么问题来了，如果某一时刻单片机掉电了，掉电后写入地址和读出的地址丢失，怎么找回呢？

我们可以在EEPROM上面，划分一个地址出来，用来固定存放当前写的地址空间，先写数据再写地址，这样掉电了我们可以在该地址空间读出数据，找到上次存档的地址空间。

但是这样操作，这个存储的地址长时间的写入操作，也可能被写坏了，那该怎么办呢？

现在在同一个地址写，我们改一下，不在同一个地址写，将内存空间分为两部分，一部分写数据，一部分写地址，另外将地址数据做一下改进，用一个系数n，n是表示地址空间被写了几次，那么这个地址空间将会不断递增，考虑到实际情况，我们将用四个空间来存储地址数据，即n占三个字节，最大为FFFFFF，换成十进制就是16777215，对比与EEPROM的写入次数来讲，很大，毕竟写入次数采400万，这个最大是1677万。

当掉电后，我们直接读地址数据空间，四个四个的读，找到最大的那个数据，然后根据这个地址数据来读取数据空间的值。

再有一种笨方法-比大小，就是不使用地址空间，掉电后，将每次存入的数据依次读出，比较大小，大的即为掉电前的数据，前提是你存入的数据是递增的。

另外建议加一个字节的检验数据，读出的时候校验一下，保证数据的可靠性。

如果有哪位大佬有别的解决方案，欢迎留言!
